Акустическая система Radiotehnika S-30 B, Руководство по эксплуатации, электронная схема

1. ОБЩИЕ УКАЗАНИЯ

При покупке акустической системы (АС) «S-З0 В» требуйте проверку работоспособности с демонстрацией качества звучания.

Проверьте наличие отрывных талонов в настоящем руководстве.

Проверьте наличие отрывных талонов в настоящем руководстве. Убедитесь в том, что в гарантийном и отрывных талонах проставлены дата продажи, штамп магазина и разборчивая подпись продавца.

Проверьте соответствие порядковых номеров на задней стенке АС и в настоящем руководстве (в гарантийном и отрывных талонах).

ПОМНИТЕ, ЧТО ПРИ УТЕРЕ ГАРАНТИЙНОГО ТАЛОНА, ВЫ ЛИШАЕТЕСЬ ПРАВА НА ГАРАНТИЙНЫЙ РЕМОНТ!

Проверьте сохранность пломб и комплектность АС. Пломбы находятся: на передней панели АС — на винте крепления декоративной панели (нижний винт справа); на задней стенке — на винте крепления декоративной заглушки.

После хранения АС в холодном помещении или после перевозки в зимних условиях перед включением необходимо дать ей прогреться при комнатной температуре в течение 2-3 ч.

Прежде чем подключить АС к усилителю, внимательно ознакомьтесь с настоящим руководством.

НЕ ДОПУСКАЕТСЯ ПРОТИРАТЬ КОРПУС АС АЦЕТОНОМ, СПИРТОМ, БЕНЗИНОМ И ДРУГИМИ ХИМИЧЕСКИ АКТИВНЫМИ ВЕЩЕСТВАМИ.

2. КОМПЛЕКТ ПОСТАВКИ

2.1. В комплектность поставки АС входят:

1) акустическая система «S-ЗОВ» — 2 шт.;

2) шнур для подключения источника сигнала — 2 шт.;

3) руководство по эксплуатации — 2 экз.;

4) тара упаковочная — 1 компл.;

5) скобы — 2 шт.;

6) шуруп 1-3x10.019 ГОСТ 1144-80 — 4 шт.

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

АС имеет следующие технические характеристики:

Паспортная электрическая мощность, не менее 30 Вт

Номинальная электрическая мощность 10 Вт

Номинальное электрическое сопротивление 8 Ом

Диапазон воспроизводимых частот, не уже 50-20000 Гц

Характеристическая чувствительность в диапазоне частот 100-8000 Гц, при мощности 1 Вт, не менее 0,3 Па

Габаритные размеры АС без упаковки 364 X 214X195 мм

Масса АС без упаковки, не более 6 кг

Содержание драгоценных металлов:

золота 3,242 мг

серебра 46.6133 мг

4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Запрещается:

а) включать АС в радиотрансляционную и электрическую сеть;

б) эксплуатировать АС при непрерывном свечении индикатора перегрузки.

5. КРАТКОЕ ОПИСАНИЕ ИЗДЕЛИЯ

Электрические и электроакустические параметры АС соответствуют второй группе сложности по ГОСТ 23262-83.

AC «S-30B» предназначена для высококачественного воспроизведения звука в бытовой радиоэлектронной аппаратуре.

В АС имеется индикация перегрузки головок громкоговорителей, которая срабатывает при подаче на АС сигнала с уровнем, превышающим ее паспортную мощность.

На рис. 1 приведен вид спереди АС, а на рис. 2 — вид сзади. Предприятие-изготовитель оставляет за собой право изменения конструкции и схемы АС без ухудшения ее параметров.

6. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ С АС

Для работы АС рекомендуется использовать усилитель, имеющий на выходе каждого канала наибольшую (максимальную) мощность в пределах от 20 до 50 Вт.

Для подключения АС шнур, имеющейся в комплекте, необходимо подсоединить к зажимам, расположенным на задней стенке: маркированный провод подключить к черному зажиму, провод без маркировки — к красному зажиму.

При размещении АС в жилом помещении не следует устанавливать ее рядом (не ближе 1 м) с нагревательными приборами.

Если при работе АС начинает светиться индикатор ПЕРЕГРУЗКА, то следует уменьшить уровень подаваемого на нее входного сигнала (регулятором громкости в усилителе, к которому подключена АС).

При подключении АС к источнику сигнала (усилителю) шнуром, не входящим в комплект АС, необходимо учитывать полярность ее подключения, т. е. провод от зажима черного цвета должен быть подключен к общему контакту гнезда выхода усилителя.

При необходимости можно АС крепить на стену. На задней стенке АС предусмотрены отверстия дли крепления скобы (см. рис. 2).

7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Акустическая система «S-З0В» соответствует утвержденному образу.

Изготовитель гарантирует соответствие АС требованиям технических условий 3.843.055 ТУ при соблюдении владельцем правил эксплуатации, изложенных в руководстве по эксплуатации.

Гарантийный срок эксплуатации АС «S-З0В» — 18 месяцев со дня продажи через розничную торговую сеть (при присвоении государственного Знака качества — 24 месяца).

При отсутствии даты продажи и штампа магазина в гарантийном и отрывных талонах, гарантийный срок исчисляется со дня выпуска АС предприятием-изготовителем.

В течение гарантийного срока эксплуатации владелец имеет право на бесплатный ремонт по предъявлению гарантийного талона. При этом за каждый ремонт вырезается один отрывной талон.

Информацию о ремонтных предприятиях, производящих гарантийный ремонт, можно получить в ближайшем магазине радиотоваров.

Без предъявления гарантийного и отрывных талонов и при нарушении сохранности пломб на АС претензии к качеству работы не принимаются и гарантийный ремонт не производится.

В течение гарантийного срока эксплуатации, установленного на АС, ремонт производится за счет владельца в случае, если он эксплуатирует ее не в соответствии с настоящим руководством по эксплуатации.

Обмен неисправных изделий осуществляется через торговую сеть по предъявлению справки ремонтного предприятия и гарантийного талона в соответствии с действующими правилами обмена промышленных товаров, купленных в розничной торговой сети государственной и кооперативной торговли.

Рис. 1

1 - индикатор перегрузки АС;

2 - высокочастотная головка громкоговорителя;

3 - низкочастотная головка громкоговорителя;

4 - фазоинвертор.

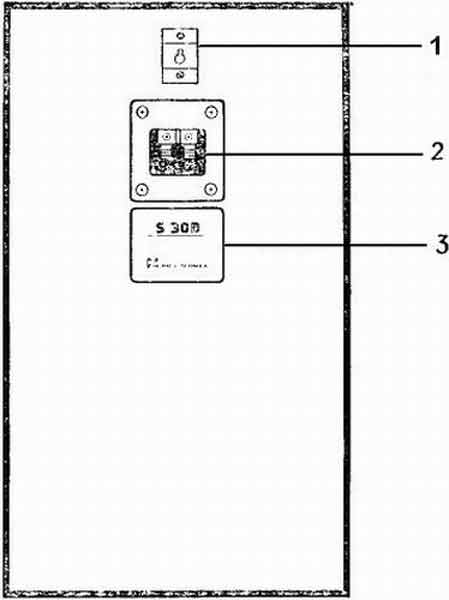

Рис. 2

1 — скоба для крепления АС к стенке;

2 — зажимы для подключения шнура, соединяющего АС с усилителем мощности;

3 — шильдик

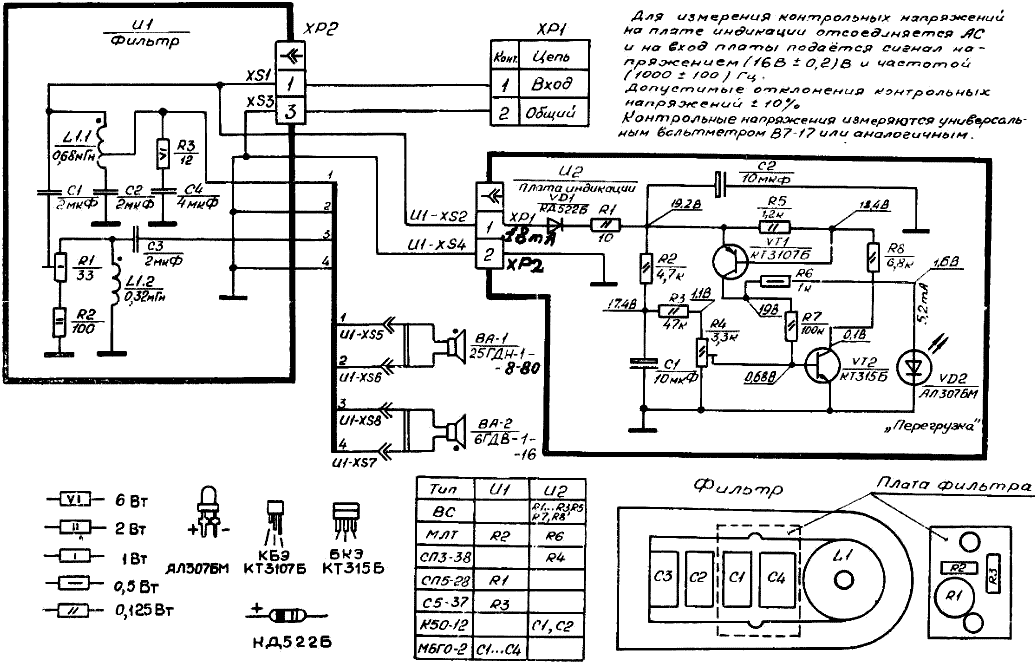

Схема электрическая принципиальная АС «S-З0В»

• Акустическими системами Radiotehnika S-30 широко комплектовались самые различные музыкальные проигрыватели, центры и т.д., например - Радиотехника КС-111-стерео (читайте здесь).

Использован материал сайта: http://www.donex-ua.narod.ru

Михаил Дмитриенко, Алма-Ата, 2012 г.
