Wi-Fi роутер WBR-6006 Ver. 1.0 от 1 Levelone
WBR-6006 это "печально" известный Wi-Fi роутер от Levelone, которым так щедро снабжаются пользователи интернета от Beeline... сегодня мы его рассмотрим со всех сторон, разберем и заглянем внутрь. Что это зверь такой и отчего столько нареканий в его адрес?
Итак, данный роутер был получен в качестве, дескать, подарка (отнюдь не новогоднего) при подключении интернета от Билайн "Интернет дома". Оставим в стороне мелкие несуразицы с информацией, полученной от Билайна и реально произошедшим, подключением, оплатой - пусть Билайн краснеет от стыда!
![Wi-Fi роутер WBR-6006 Ver. 1.0 от Levelone от А до Я Wi-Fi роутер WBR-6006 Ver. 1.0 от Levelone от А до Я](/net/wbr-6006/1_wbr-6006.jpg)

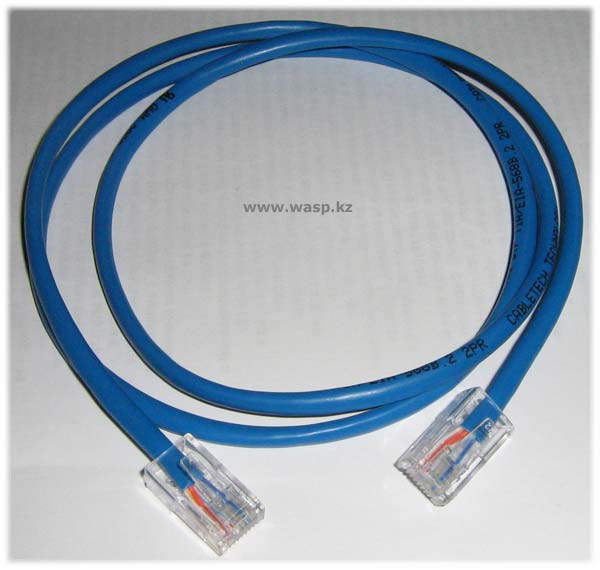

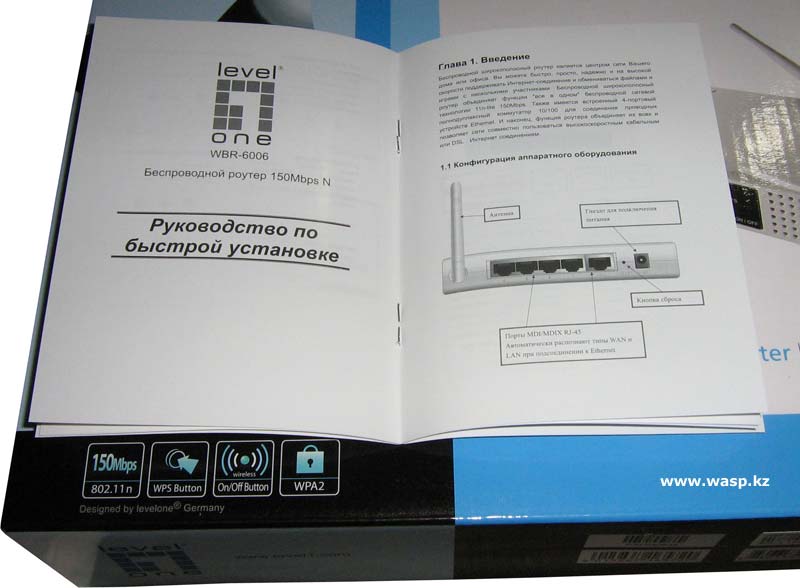

Итак - большая коробка, в ней сам роутер WBR-6006, блок питания к нему, короткий сетевой кабель для соединения роутера с ПК для настройки, компакт-диск, краткое бумажное руководство пользователя на русском и казахском языках.

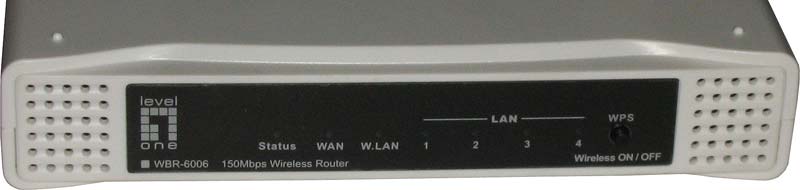

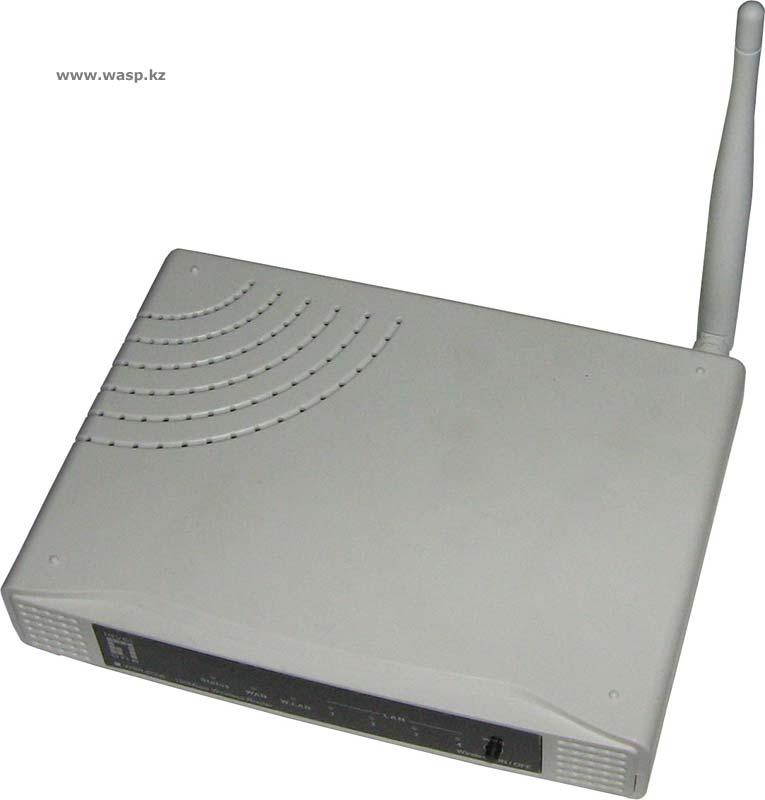

WBR-6006 внешне есть обычное вайфай устройство - очень легкий и скрипучий, если сжать руками. На передней мордашке индикация работы устройства и подключенных кабелей, кнопка для включения Wi-Fi и WPS (безопасное автоматическое подключение). Так же по бокам на передней панели отверстия для вентиляции. Так же вентиляционные отверстия находятся на верхней крышке роутера.
![Levelone WBR-6006 Ver. 1.0 полный обзор и разборка Levelone WBR-6006 Ver. 1.0 полный обзор и разборка](/net/wbr-6006/3_wbr-6006.jpg)

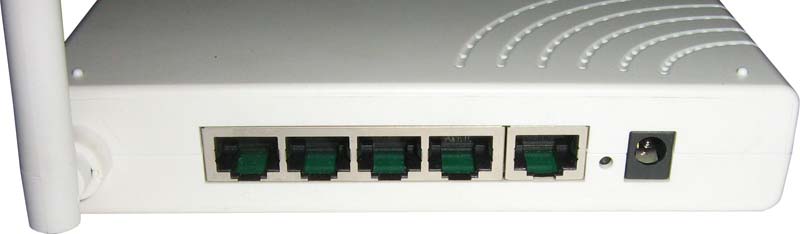

Задняя панель имеет пять разъемов RJ45, один из которых обособлен и подписан WAN - он служит для подключения кабеля от модема. Также на задней части WBR-6006 имеется разъем для подключения питания, маленькая утопленная кнопка для сброса всех настроек до заводского состояния и небольшая поворотная по оси антенна.
![Wi-Fi роутер Levelone WBR-6006 описание Wi-Fi роутер Levelone WBR-6006 описание](/net/wbr-6006/4_wbr-6006.jpg)
![Levelone WBR-6006 обзор маршрутизатора Билайн Levelone WBR-6006 обзор маршрутизатора Билайн](/net/wbr-6006/5_wbr-6006.jpg)

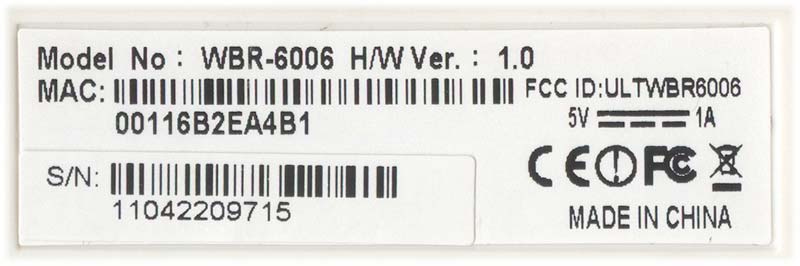

![FCC ID: TWBR6006 Levelone WBR-6006 FCC ID: TWBR6006 Levelone WBR-6006](/net/wbr-6006/11_wbr-6006.jpg)
На компакт-диске имеется: Adobe Reader, программа для установки и настройки интернета от Билайн, два файла PDF с мануалом - русский, казахский, английский языки.

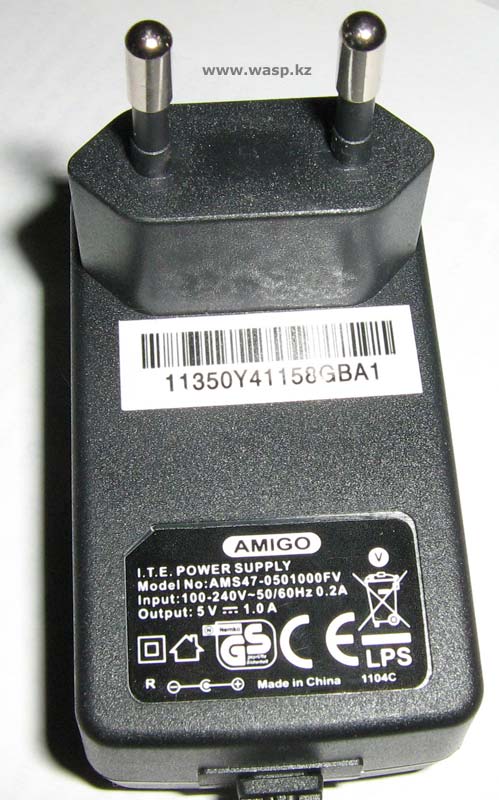

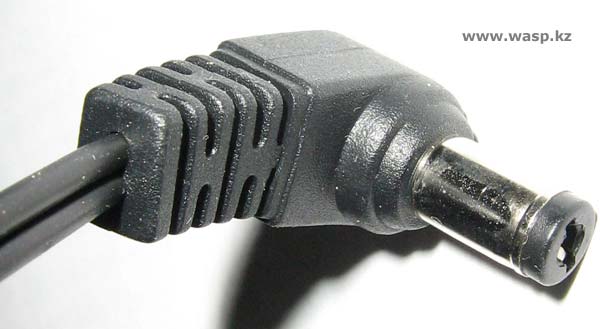

Блок питания - стандартный, на 5V и 1A. Производитель его - некто Амиго, или так - Amigo.
![Wi-Fi роутер кабель витая пара LAN патчкорд Wi-Fi роутер кабель витая пара LAN патчкорд](/net/wbr-6006/8_wbr-6006.jpg)
![WBR-6006 руководство пользователя, настройки WBR-6006 руководство пользователя, настройки](/net/wbr-6006/9_wbr-6006.jpg)
![Level One WBR-6006 диск программы Level One WBR-6006 диск программы](/net/wbr-6006/15_wbr-6006.jpg)
Для настройки роутера WBR-6006 его следует подключить к компьютеру сетевым кабелем, открыть Internet Explorer и в адресной строке ввести IP http://192.168.1.1, затем в открывшемся окне вводим пароль “admin” (этот пароль задан по умолчанию). Можно настраивать - но данные действия рекомендуется производить только опытным пользователям.
![блок питания Amigo 5V 1.0A Levelone WBR-6006 блок питания Amigo 5V 1.0A Levelone WBR-6006](/net/wbr-6006/7_wbr-6006.jpg)
![разъем питания на вайфай Levelone WBR-6006 разъем питания на вайфай Levelone WBR-6006](/net/wbr-6006/6_wbr-6006.jpg)
Подробнее об настройках Wi-Fi роутера WBR-6006 читайте в мануале на компакт-диске... если диска нет, то найти данное руководство трудно, на сайте изготовителя об этом роутере нет ни одной строчки - вообще! На сайте Билайна также есть краткая инструкция, но она затрагивает настройку только интернет соединения. (Ссылка на скачивание Инструкции по настройке роутера WBR-6006, прошивке и т.д. в конце страницы).
Теперь приступим к внутренностям WBR-6006. Разобрать роутер просто - внизу под эластичными заглушками есть два шурупа, выкручиваем их и аккуратно разделяем его на две части - можно поломать кнопку!

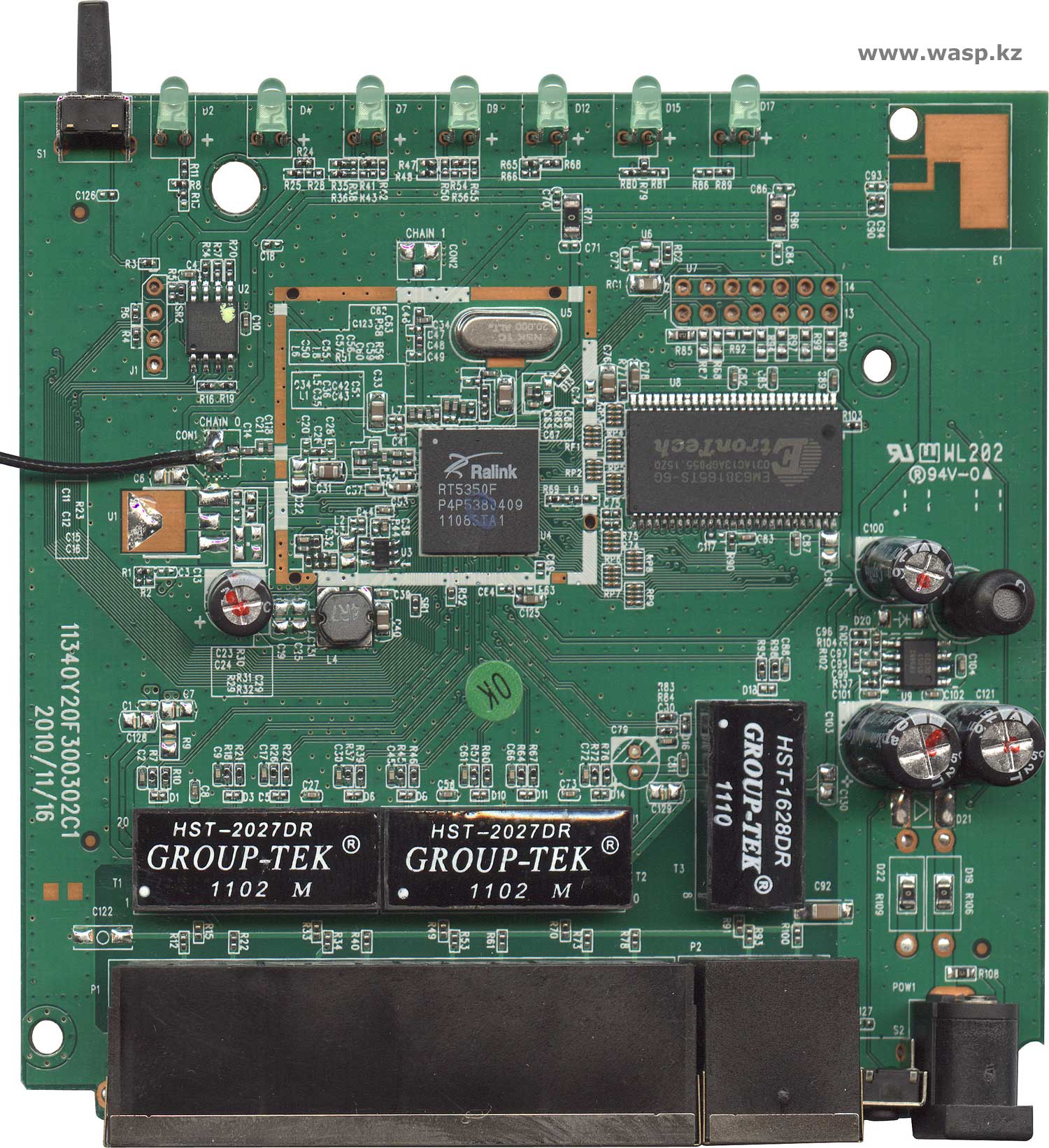

Внутри маленькая плата с минимумом элементов, из которых часть даже не распаяна. Основан роутер WBR-6006 на чипе Ralink RT5350F (P4P5380409 1108STA1). Чип оперативной памяти EM638165TS-6G EtronTech (031AC13AGP055/15Q) на 8 Мб (64 Мб ?). Два чипа Group-Tek HST-2027DR и один HST-1628DR обрабатывают проводную часть сети - подключения через RJ45. Плата имеет маркировки WL202 и 11340Y20F300302C1.
![WBR-6006 Ver. 1.0 Levelone - схема роутера WBR-6006 Ver. 1.0 Levelone - схема роутера](/net/wbr-6006/13_wbr-6006.jpg)
Щелкните по рисунку, чтобы увеличить!
![схема и ремонт Levelone WBR-6006 марштрутизатора схема и ремонт Levelone WBR-6006 марштрутизатора](/net/wbr-6006/12_wbr-6006.jpg)
Щелкните по рисунку, чтобы увеличить!

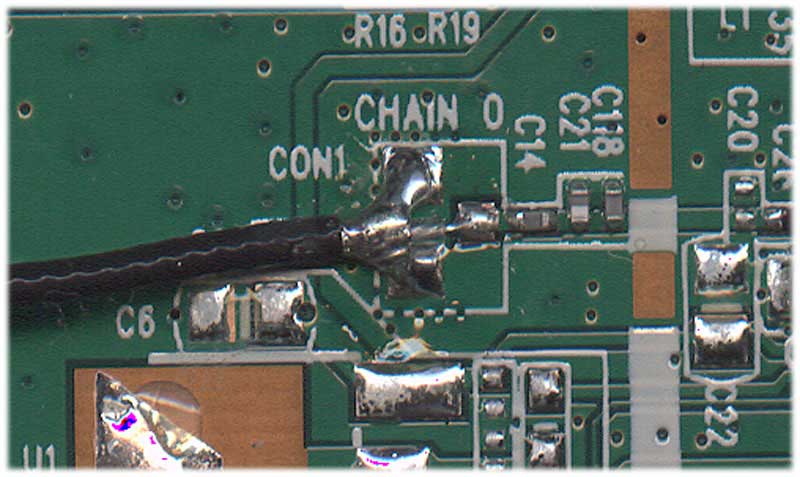

Антенна припаяна к соответствующему месту на плате - экран и центральная жила.
Семь зеленых светодиодов индикации, рядом с ними кнопка управления, кнопка Reset рядом с разъемом питания.
При взгляде на лицевую часть печатной платы сразу бросается в глаза прямоугольная разметка вокруг основного чипа - здесь должен быть экран - его нет. Как нет и на тыльной стороне платы.

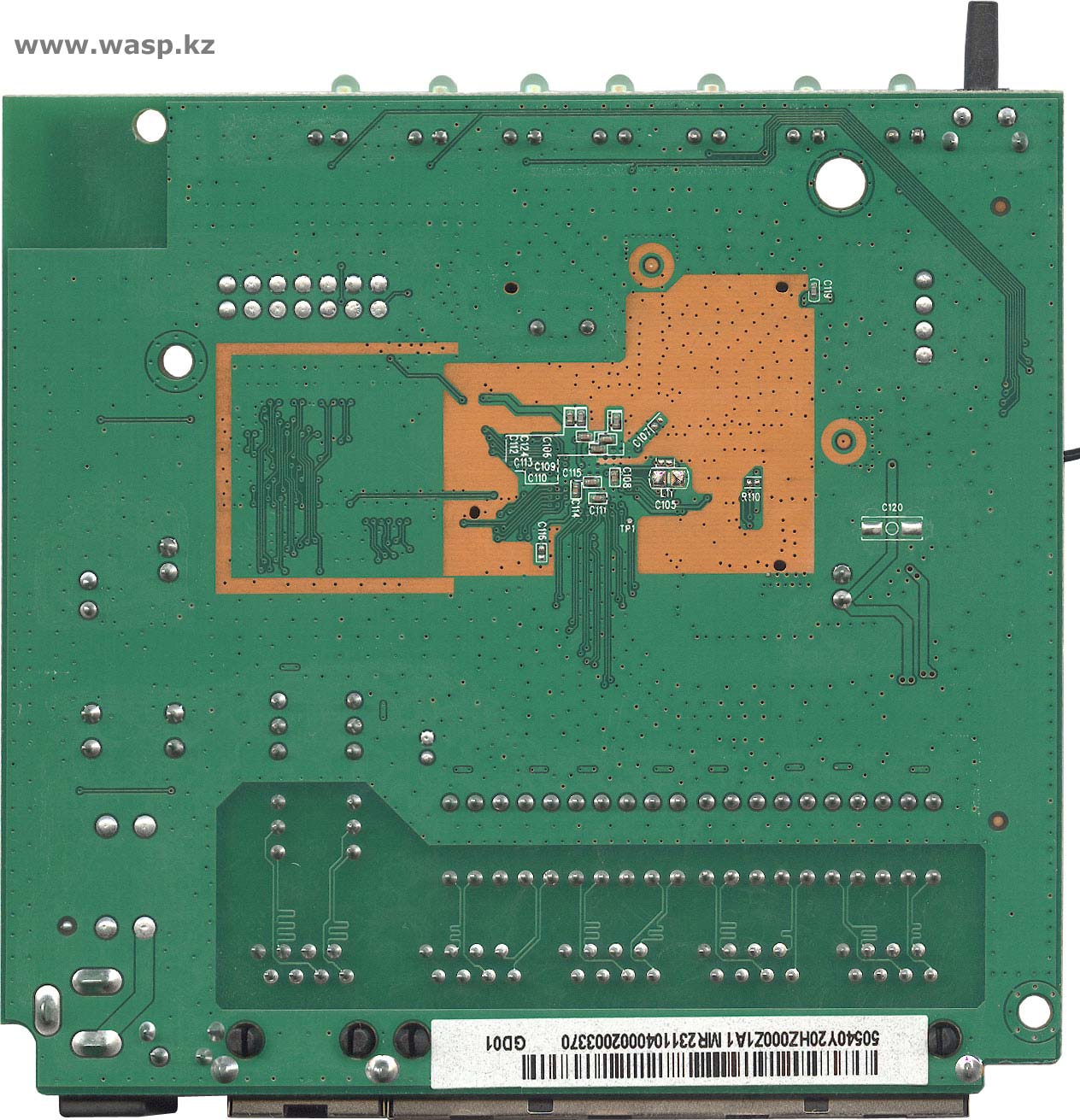

Другая сторона печатной платы практически пуста... сказать особо нечего.

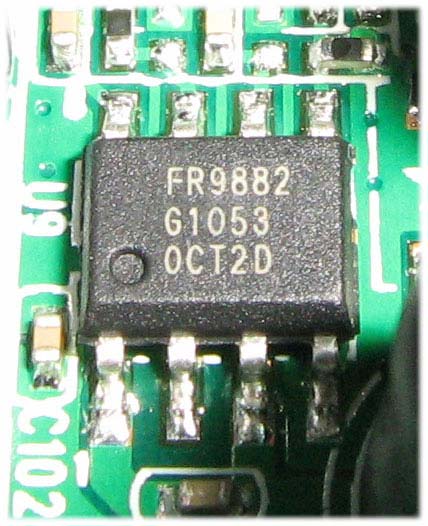

![Чип FR9882 Wi-Fi роутер WBR-6006 Levelone Чип FR9882 Wi-Fi роутер WBR-6006 Levelone](/net/wbr-6006/10_wbr-6006.jpg)
![крепление wi-fi антенны WBR-6006 - Wi-Fi роутер крепление wi-fi антенны WBR-6006 - Wi-Fi роутер](/net/wbr-6006/14_wbr-6006.jpg)

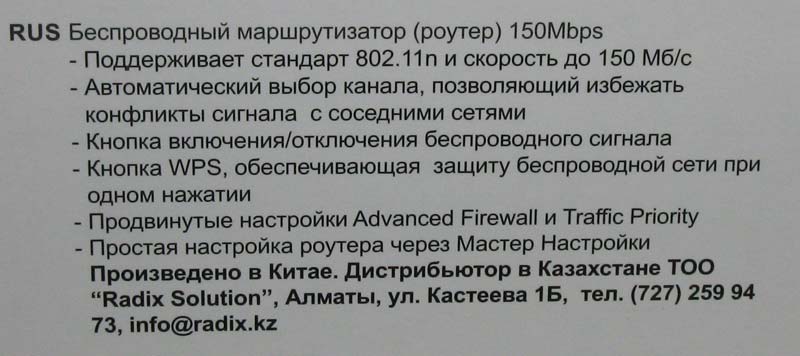

Краткие характеристики, которые сумел выудить:
WBR-6006 - Wi-Fi роутер, или беспроводной маршрутизатор
Стандарт 802.11n 150 Мб/с
FCC ID: ULTWBR6006
LAN - 10/100
4 порта LAN
1 порт WAN
Питание - 5V 1A, постоянный
![Levelone WBR-6006 характеристики и настройки Levelone WBR-6006 характеристики и настройки](/net/wbr-6006/2_wbr-6006.jpg)
Работа. Здесь слишком много вопросов и мало положительных ответов... назвать работу WBR-6006 хорошей и даже удовлетворительной - язык не поворачивается. Нестабильно - то слово. При наличии множества сетей вы можете прождать подключения и 5 и 10 и более минут...
Провайдер (здесь Билайн), как всегда валит на пользователей и на помехи от других подобных устройств, которые вне его компетенции... вообще, этот роутер по всей вероятности заказан Билайном в Китае, и из расчета, что он будет в числе "бесплатных подарков", заказывали соответствующее - самую, что ни на есть дешевку. Так, что производитель Левелон постеснялся эту модель выложить на своем ресурсе.
1 - Казахстанский дистрибьютор Radix Solution - но и у них на сайте об этом роутере ни слова...
2 - Вот офсайт производителя - нет его
3 - На сайте Beeline есть прошивка на этот роутер (с инструкцией, как это делать) - сам не прошивал, потому ничего сказать не могу.
4 - Мануалы: Руководство пользователя, настройка модема, инструкция по прошивке роутера WBR-6006 здесь (скачивание доступно только зарегистрированным Пользователям!)
Михаил Дмитриенко, Алма-Ата, 2012 г. |
