Электронный стационарный калькулятор Электроника Б3.02 - СССР, 1975 г.
Советский восмиразрядный калькулятор Электроника Б3.02, является стационарным, так как не работает от батареек, а исключительно от сети переменного тока 220 вольт. Данный экземпляр выпущен в 1975 году, но есть и более ранние - я встречал 1974 года. Выпускался в различных цветовых решениях, был весьма популярным и надежным. Дизайн - можно сказать, что на уровне ведущих мировых брендов.
![Электронный стационарный калькулятор Электроника Б3.02 - СССР Электронный стационарный калькулятор Электроника Б3.02 - СССР](/raz/el_b302/1_el_b302.jpg)
Щелкните по рисунку, чтобы увеличить!

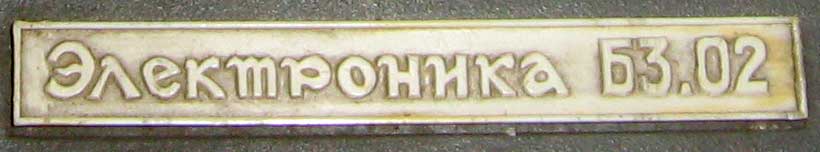

![бирка Электроника Б3.02 калькулятор СССР бирка Электроника Б3.02 калькулятор СССР](/raz/el_b302/2_el_b302.jpg)

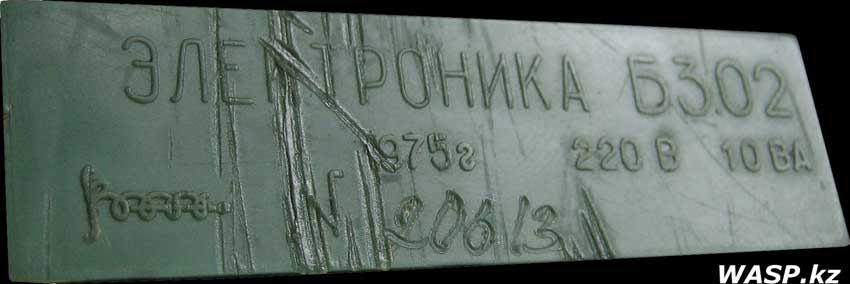

![Электроника Б3.02 советский калькулятор ЭВМ Электроника Б3.02 советский калькулятор ЭВМ](/raz/el_b302/19_el_b302.jpg)

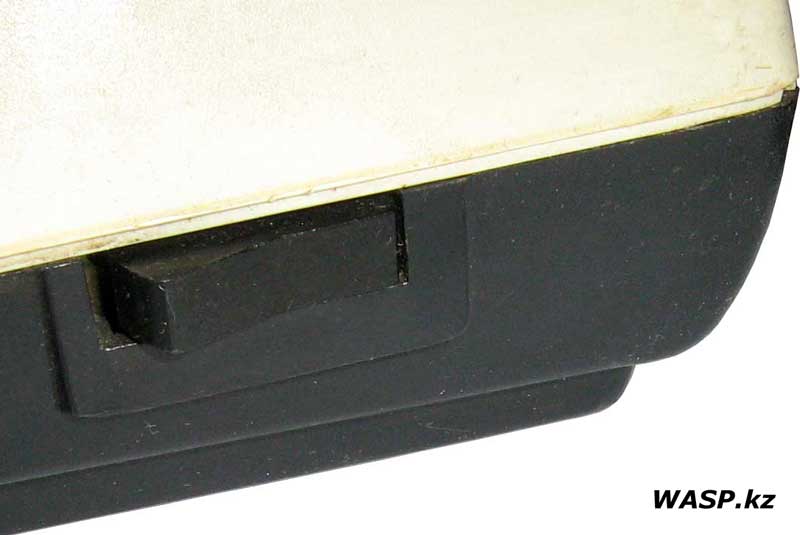

![кнопка включения калькулятора Электроника Б3.02 кнопка включения калькулятора Электроника Б3.02](/raz/el_b302/4_el_b302.jpg)
Электроника Б3.02 имеет 18 клавиш управления, 9 люминесцентных вакуумных ламповых индикатора ИВ-6, переключатель включения/выключения, шнур питания... Корпус пластмассовый и довольно таки прочный. В нижней части калькулятора, на днище имеются вентиляционные отверстия.
Калькулятор Электроника Б3.02 конструктивно состоит из четырех блоков - печатных плат, частично сложенных гармошкой: плата клавиатуры (П1 Ж47.102.019), вычислительная плата (П2 Ж47 102.018), плата ламп индикации (П3 Ж47.102.020) и блок питания (П4).
Плата блока питания простая по схеме, материал гетинакс, имеет трансформатор с маркировкой 2 087.003, диодный мостик, два транзистора: биполярный КТ801А и МП26Б, большие электролитические конденсаторы К50-6 20мкф на 100В.
Три другие печатные платы калькулятора изготовлены из стеклотекстолита, две из них двухсторонние. Плата ввода проста - клавиши и все. Мозг калькулятора - плата вычислений имеет на борту 4 микросхемы: К1ЖГ451 - устройство памяти и синхронизации, К1ЖГ452 - арифметическое устройство, К1ЖГ453 - устройство ввода, К1ЖГ454 - устройство управления (по заданию Министерства электронной промышленности в КНИИМП в 1970 г. был создан первый в СССР и Европе микрокалькулятор на 4-х больших интегральных схемах МОП-БИС со степенью интеграции до 500 транзисторов на кристалле. БИС изготовлялись на опытном заводе НИИ "Микроприбор", сборка микрокалькуляторов производилась в г. Светловодске, где находился филиал опытного завода, позднее - завод "Калькулятор"). Так же на этой плате распаяна микросхема К1ГФ651 (4-фазный генератор тактовых импульсов).
Плата индикации, как было уже сказано имеет 9 ламповых индикатора ИВ-6, семь микросхем К2ЛН641 - усилители индикации, генераторы.
Между собой платы соединены гибкими штырьевыми соединениями.

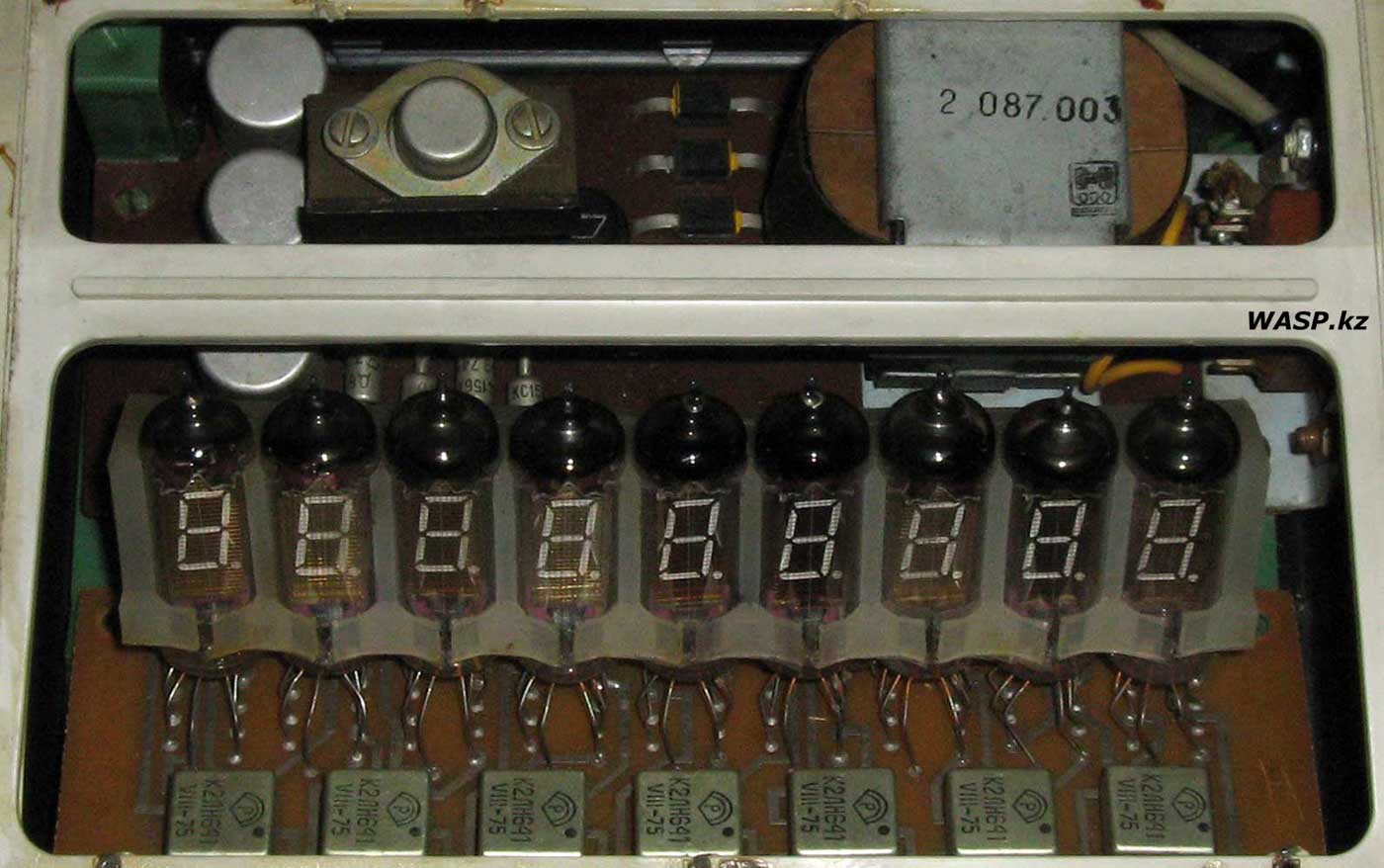

![Электроника Б3.02 калькулятор, разборка Электроника Б3.02 калькулятор, разборка](/raz/el_b302/3_el_b302.jpg)
Щелкните по рисунку, чтобы увеличить!
Несмотря на огромное количество выпущенных советской промышленностью калькуляторов Электроника Б3.02, их на данное время осталось совсем не много, все дело в том, что некоторые элементы в калькуляторе содержат драгметаллы... и ловкие дельцы от аффинажа вымывают подобное как золотой песок.
Для сравнения, вы можете прочесть об одном японском калькуляторе - почти современнике этой Электроники - это калькулятор Sharp Compet CS-2108 (много огромных фоток)...

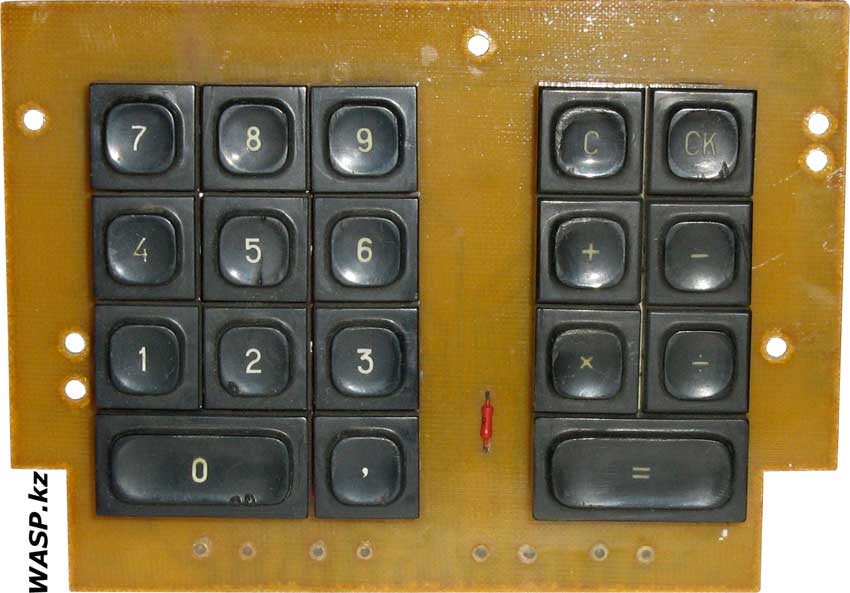

![клавиатура калькулятора П1 Ж47.102.019 клавиатура калькулятора П1 Ж47.102.019](/raz/el_b302/14_el_b302.jpg)

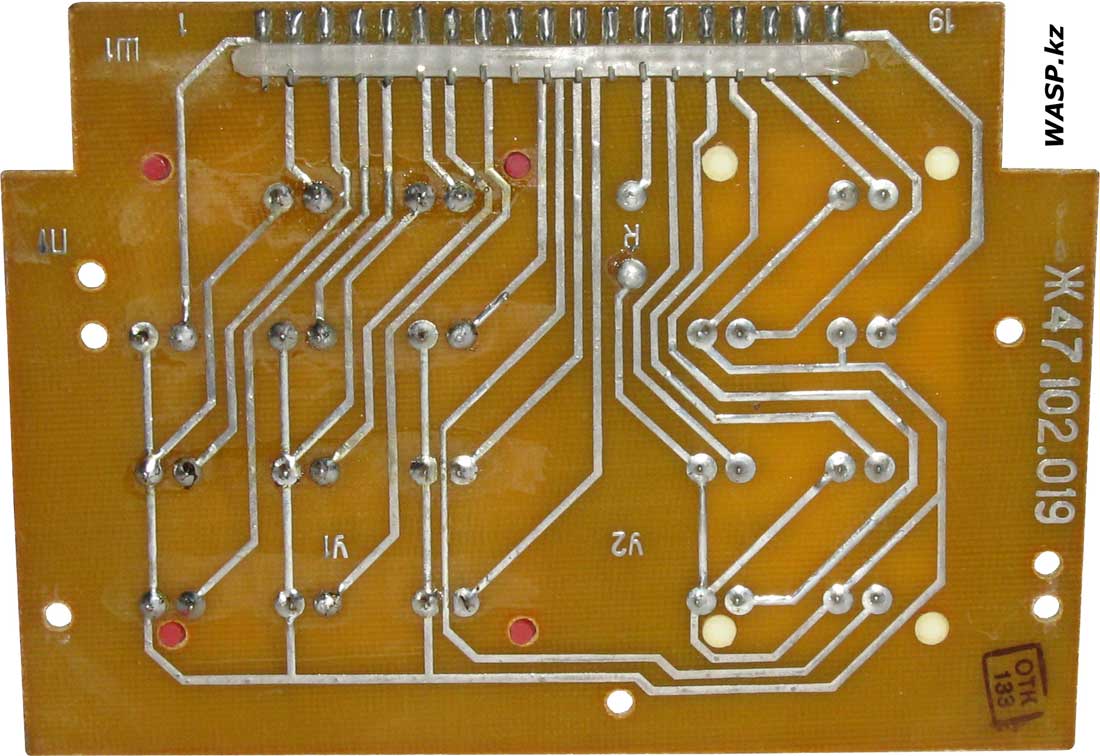

![П1 Ж47.102.019 печатная плата клавиатуры П1 Ж47.102.019 печатная плата клавиатуры](/raz/el_b302/15_el_b302.jpg)
Плата П1 Ж47.102.019

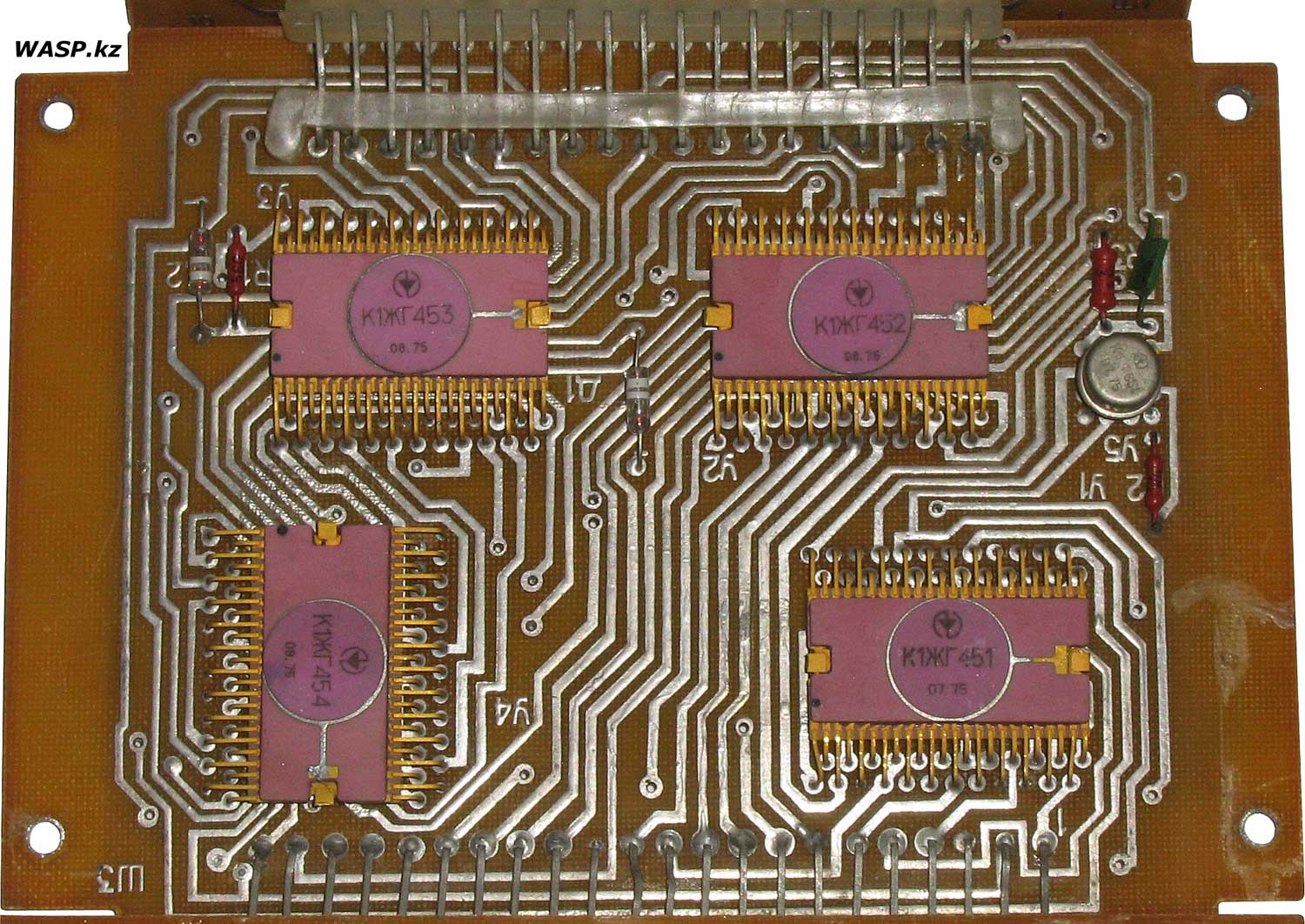

![Электроника Б3.02 электронный блок схема П2 Ж47 102.018 Электроника Б3.02 электронный блок схема П2 Ж47 102.018](/raz/el_b302/6_el_b302.jpg)
Щелкните по рисунку, чтобы увеличить!

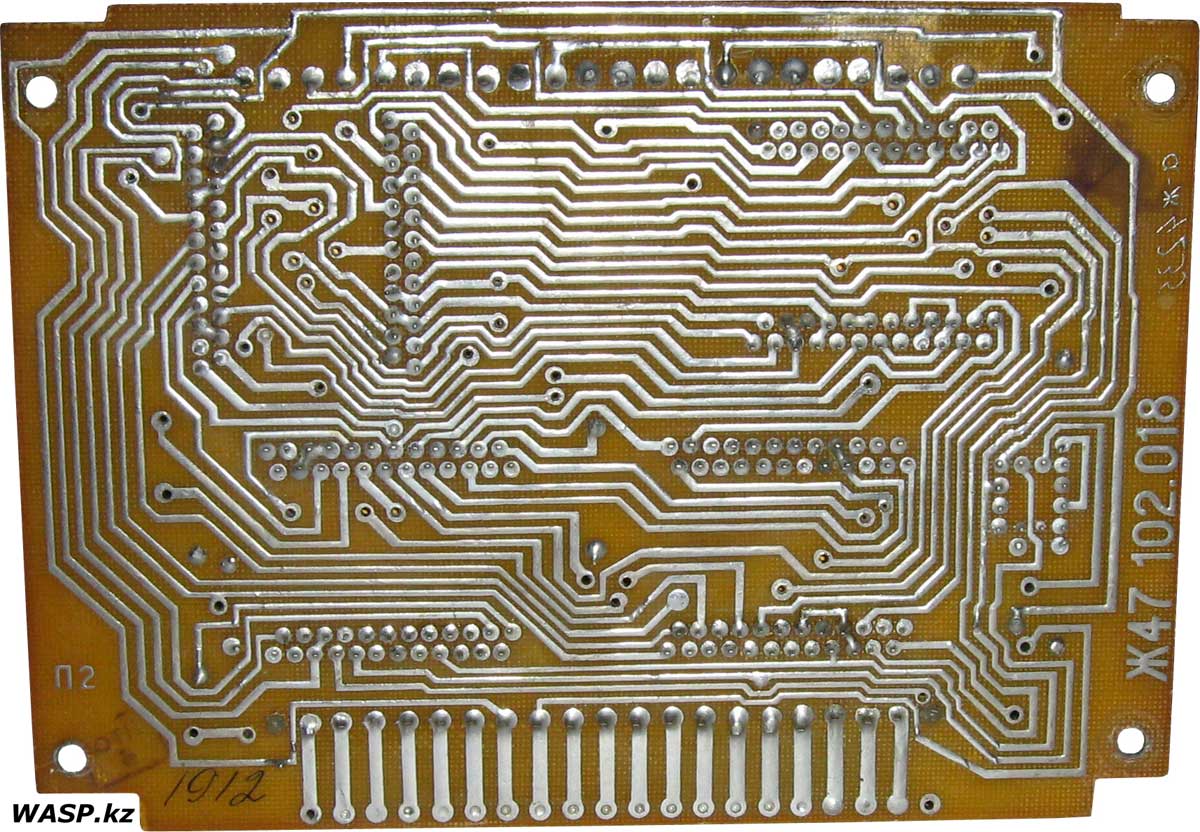

![калькулятор Электроника Б3.02 печатная плата разводка П2 Ж47 102.018 калькулятор Электроника Б3.02 печатная плата разводка П2 Ж47 102.018](/raz/el_b302/13_el_b302.jpg)
Щелкните по рисунку, чтобы увеличить!
Плата П2 Ж47 102.018

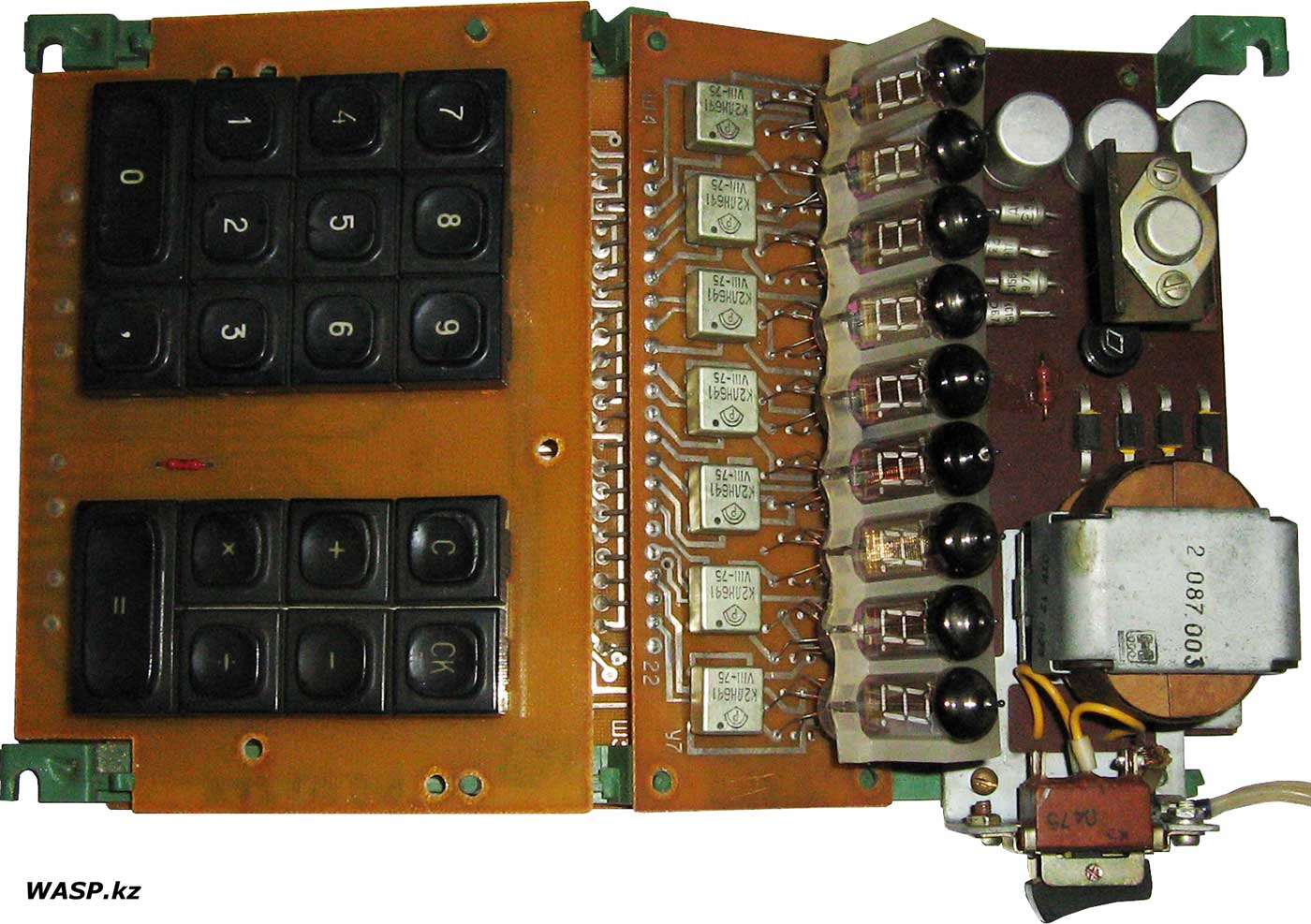

![плата индикатора П3 Ж47.102.020 СССР плата индикатора П3 Ж47.102.020 СССР](/raz/el_b302/5_el_b302.jpg)
Щелкните по рисунку, чтобы увеличить!

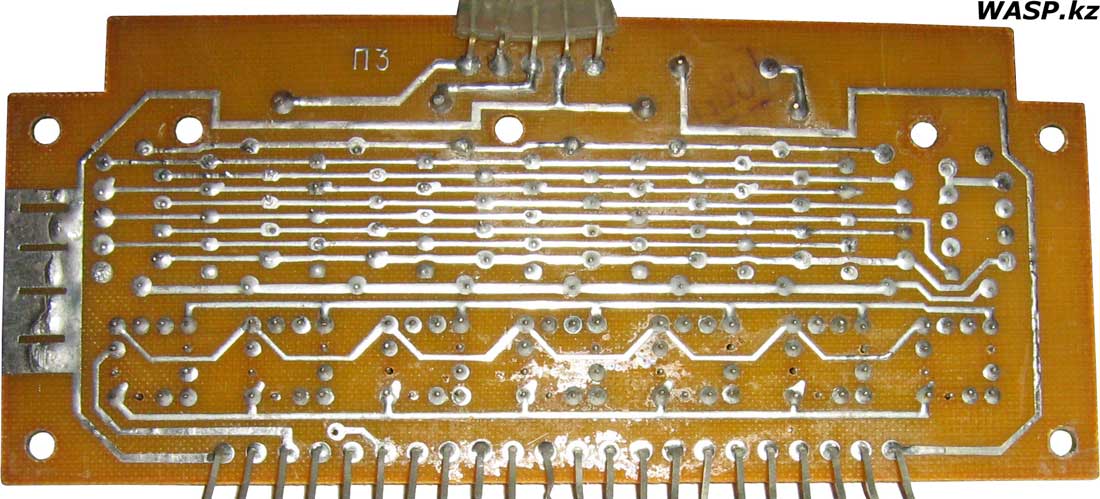

![П3 Ж47.102.020 плата советского калькулятора П3 Ж47.102.020 плата советского калькулятора](/raz/el_b302/12_el_b302.jpg)
Плата П3 Ж47.102.020

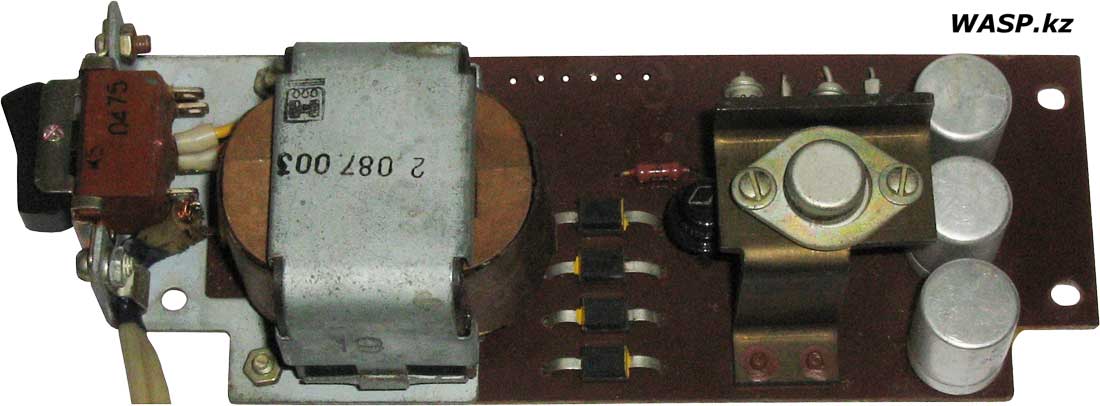

![блок питания калькулятора 2 087.003, СССР блок питания калькулятора 2 087.003, СССР](/raz/el_b302/7_el_b302.jpg)
Щелкните по рисунку, чтобы увеличить!
![схема блока питания калькулятора схема блока питания калькулятора](/raz/el_b302/16_el_b302.jpg)
Щелкните по рисунку, чтобы увеличить!

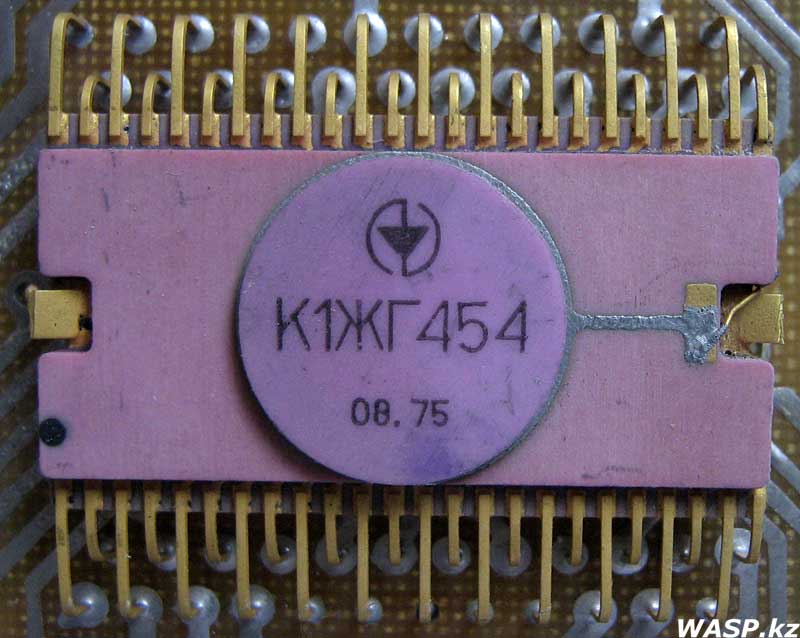

![микросхема К1ЖГ454 в советском калькуляторе микросхема К1ЖГ454 в советском калькуляторе](/raz/el_b302/9_el_b302.jpg)
К1ЖГ454

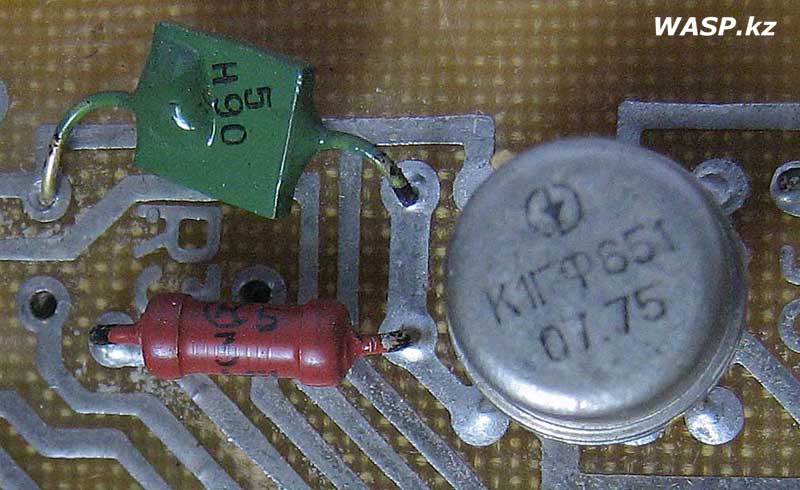

![К1ГФ651 микросхема калькулятора, СССР К1ГФ651 микросхема калькулятора, СССР](/raz/el_b302/10_el_b302.jpg)
К1ГФ651

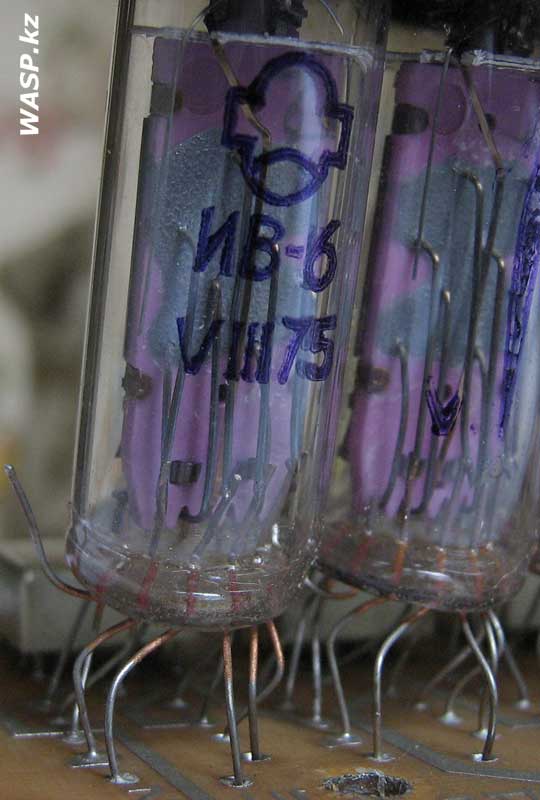

![люминесцентная вакуумная лампа индикатора ИВ-6 ИВ-6 люминесцентная вакуумная лампа индикатора](/raz/el_b302/11_el_b302.jpg)

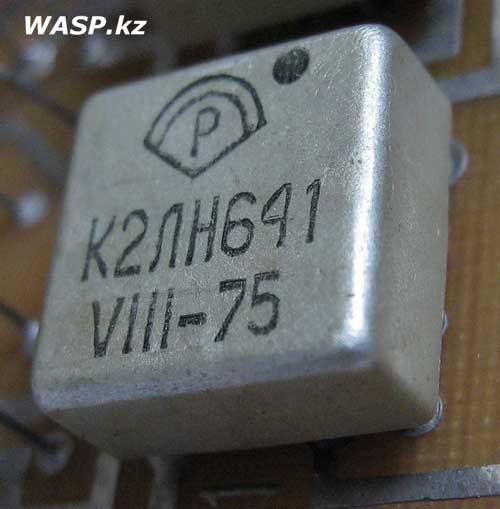

К2ЛН641 - усилители индикации
Люминесцентная вакуумная лампа индикатора ИВ-6

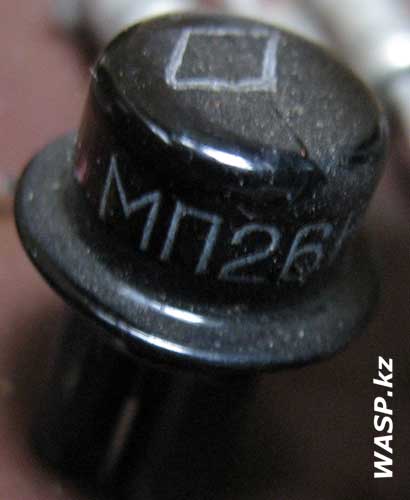

![Транзистор МП26Б, СССР Транзистор МП26Б, СССР](/raz/el_b302/18_el_b302.jpg)

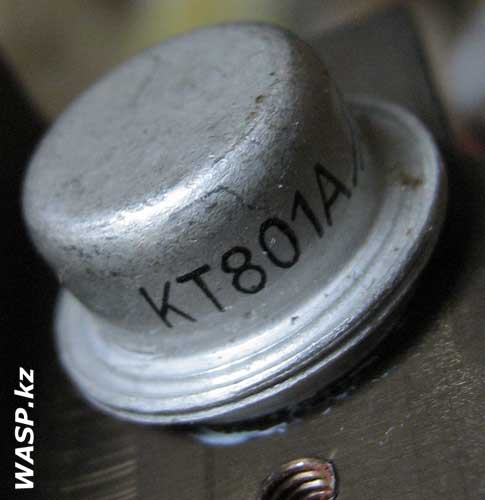

Биполярный транзистор КТ801А
Транзистор МП26Б
Михаил Дмитриенко, Алма-Ата, 2011 г. |
