Mitsumi D359M3D - флоппи-дисковод, полная разборка

Флоппи-дисковод Mitsumi D359M3D обзор и разборка



Эра флопиков закончилась, на современных материнских платах зачастую нет даже FDD-разъема… Но кому интересно, а может быть кому-то и нужно, выкладываю маленькую фото-галерею накопителя на гибких магнитных дисках Mitsumi model D359M3D – правда есть там и другая надпись: D63119… кто его знает, чего она означает?



Флоппи-дисковод Mitsumi D359M3D является самым обыкновенным флопиком, со средними характеристиками и внешним видом. Передняя белая панель с кнопкой извлечения дискеты и индикатором активности работы. Корпус, закрывающий внутренности со всех сторон. Стандартные разъемы передачи данных и питания. На наклейке имеются надписи означающие производителя, модель устройства, страну изготовления - Филиппины. Кроме того знаки сертификации и коды D63119, E101231, BZ02, LR62119 и так далее. Всего одна плата электроники, она имеет маркировку D35*M3D-X Main PWB 69-8348E 1, затем PC53202, IS PF1, SPM016, 3B19B04G - в общем, много чего... На плате распаяно две микросхемы - одна является, по сути, контроллером флоппи-дисковода Mitsumi D359M3D, включающем и драйвер шагового двигателя - который двигает головки чтения/записи, и обрабатывает поступающие с них данные. Другая микросхема - драйвер шпиндельного двигателя, который вращает диск в дискете. Это микросхемы Mitsumi NCL064 M251 и Mitsumi NCL039...



Среднее время доступа – 94 мс
Track to Track Access Time – 3ms
Rotational Speed – 300 rpm
Форм-фактор – 3.5"



Флоппи-дисковод Mitsumi D359M3D



Mitsumi D359M3D Флоппи-дисковод



Само устройство Mitsumi D359M3D

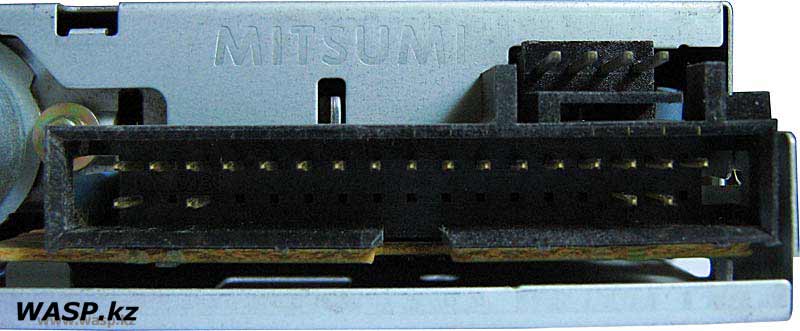

Разъемы задней панели питание и для подключения шлейфа данных

Разъемы задней панели: питание и для подключения шлейфа данных



Mitsumi D359M3D дисковод

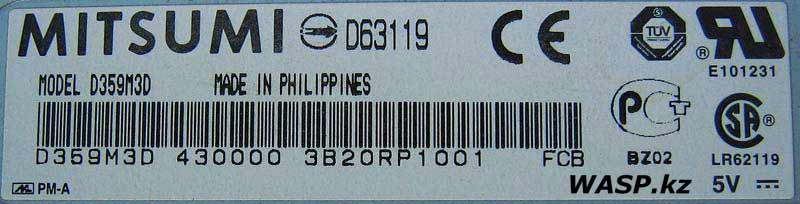

Наклейка – здесь все, что имеем…



FDD Mitsumi D359M3D LR62119 ремонт

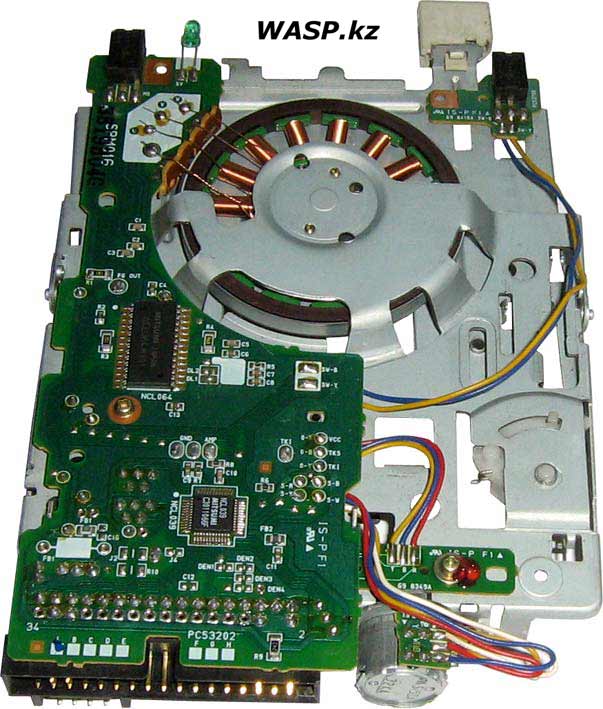

В разобранном виде Mitsumi D359M3D – все стандартно



Mitsumi D359M3D FDD E101231 схема дисковода



Имеются следующие маркировки:



E101231
LR62119
32LXIG
SPM016
3B19B04G
IS-PF1
D35*M3D-X
Main PWB 69-8348E
PC53202

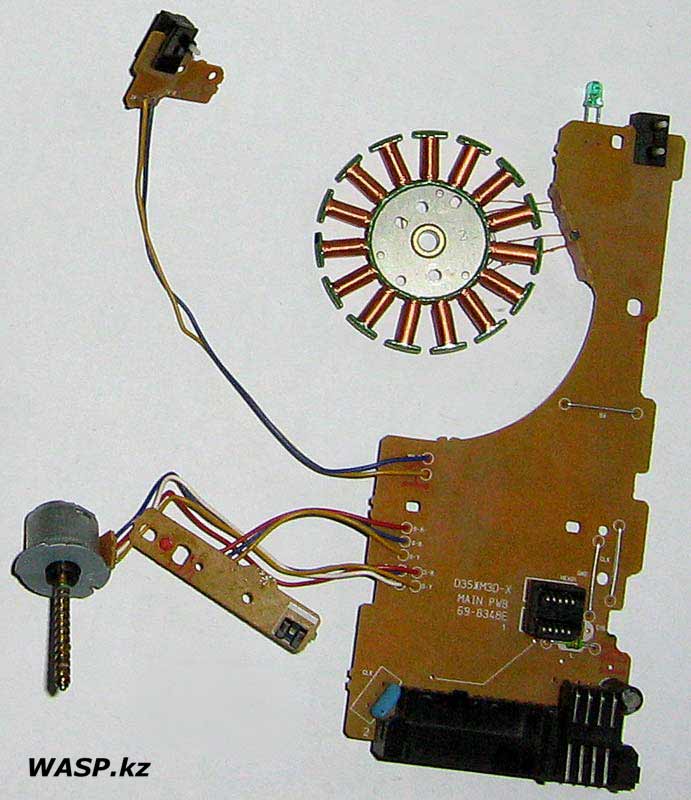

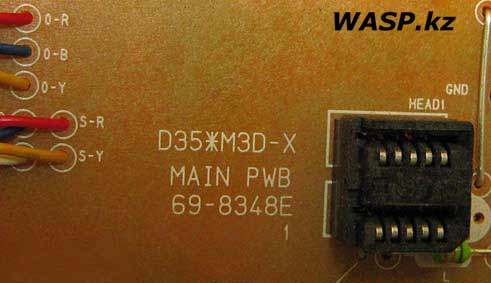

D35*M3D-X Main PWB 69-8348E печатная плата

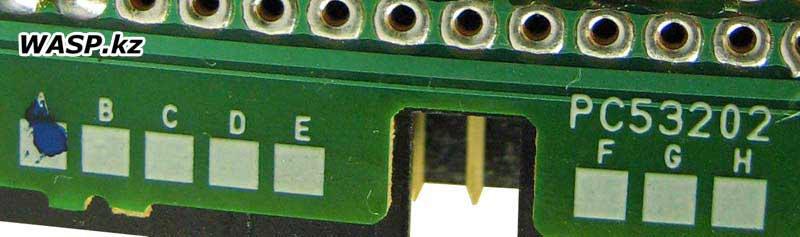

PC53202 плата дисковода

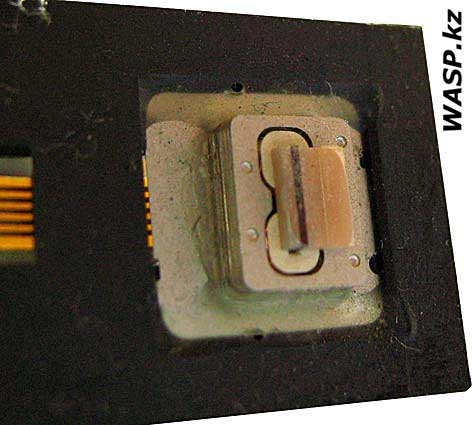

верхняя головка чтения Mitsumi D359M3D нижняя головка записи Mitsumi D359M3D

Головки чтения-записи Mitsumi D359M3D



Две «основные» микросхемы:



Mitsumi NCL064 M251
NCL039 Mitsumi C3011066F



Mitsumi NCL064 M251 драйвер электродвигателя NCL039 Mitsumi C3011066F чип флоппи-дисковода

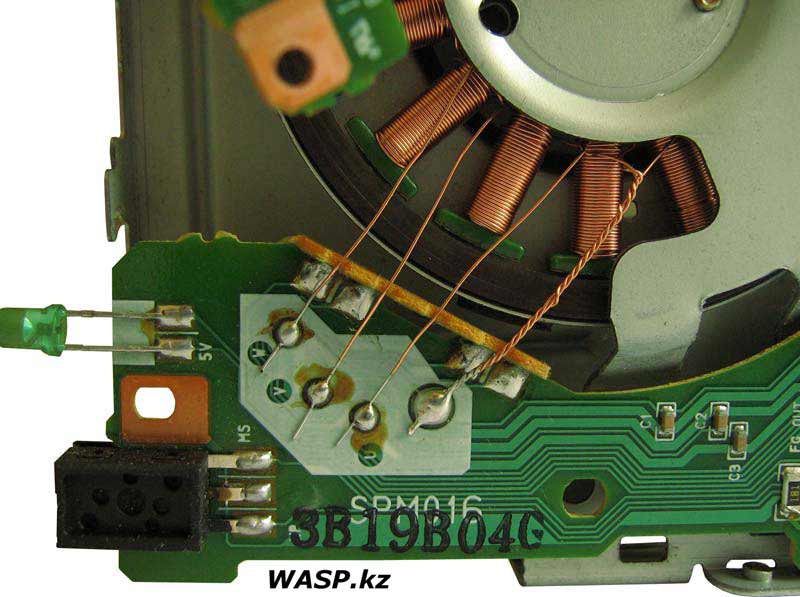

SPM016 3B19B04G шпиндельный электродвигатель

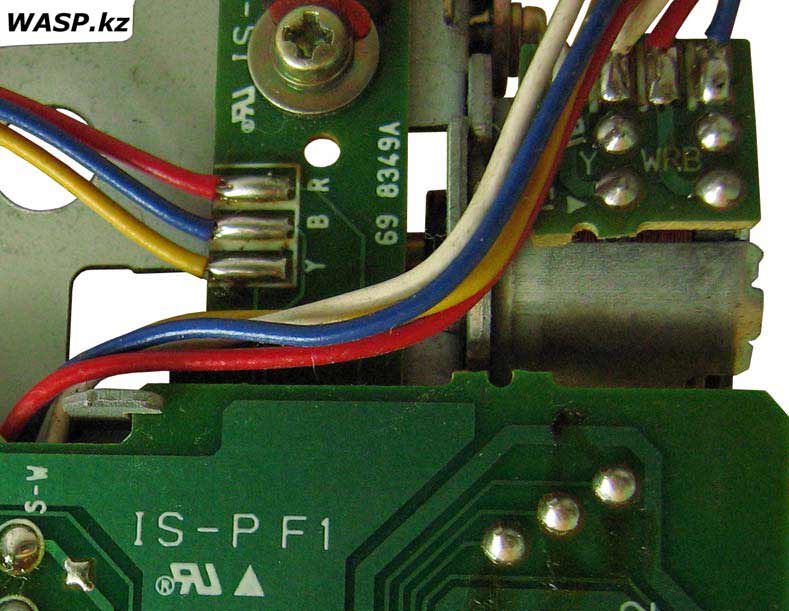

IS-PF1 плата - схема FDD



D63119 32LXIG Mitsumi D359M3D плата электроники

Плата Mitsumi D359M3D



Существует очень похожая модель флоппи-дисковод Mitsumi D353M3 (читайте здесь описание) - но похожая чисто внешне и по характеристикам... внутренности этих двух дисководов совершенно разные.



Сайт изготовителя... (но не стоит там искать эту модель FDD - ее там нет)





Михаил Дмитриенко, Алма-Ата, 2011
