FSP ATX-450PNR блок питания на 450W

Блок питания FSP ATX-450PNR 450W - дешевка...




Компьютьерный блок питания от FSP Group Inc. В общем-то стандартный БП, весом чуть более 1 кг. Имеет внутренний 12-см вентилятор из-за чего уровень шума весьма низок. Кабеля средней длинны, имеют небольшое сечение, местами схвачены обычными пластиковыми стяжками.

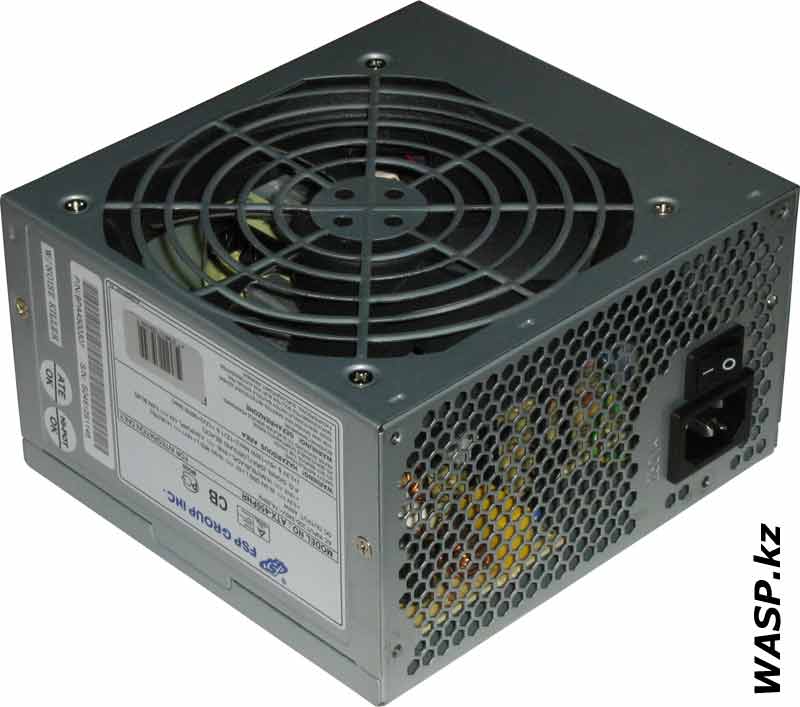

FSP ATX-450PNR 450W блок питания

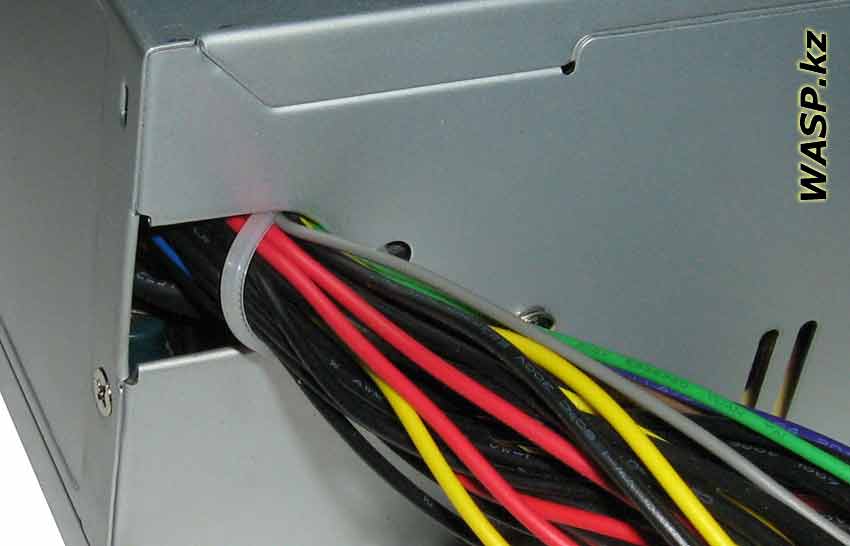

FSP ATX-450PNR выходные кабели

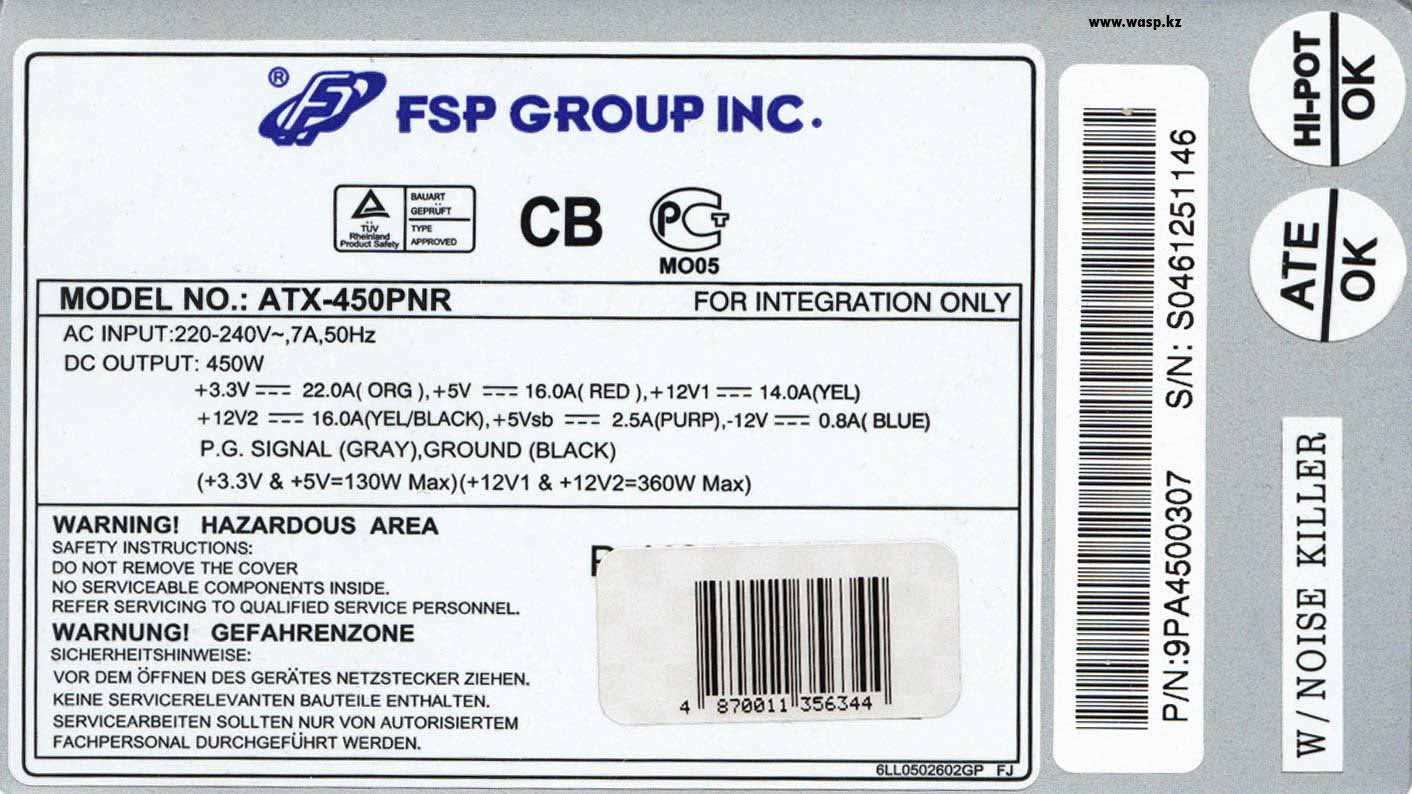

FSP модель ATX-450PNR 450W этикетка

Щелкните по рисунку, чтобы увеличить!



Из разъемов на FSP ATX-450PNR 450W имеем: стандартный набор для питания материнской платы - 20+4 и отдельный 4-х пиновый питания процессора; 4 разъема типа "молекс"; 1 разъем питания флоппи-дисковода; 2 разъема для питания SATA-устройств.



Внутри FSP ATX-450PNR 450W видим интересную картину - продвинутый, но чрезмерно урезанный и значит удешевленный блок питания: на входе большие конденсаторы на 820 мкф х 200 вольт, на выходе 2200 мкф х 16 вольт... Небольшие, естественно алюминиевые радиаторы, дополнительная плата FSP3528-20D-17P REV:1.05 с микросхемой ШИМ-контроллера 3528 + еще одна на радиаторе...



FSP ATX-450PNR устройство и электроника, неисправность

Щелкните по рисунку, чтобы увеличить!

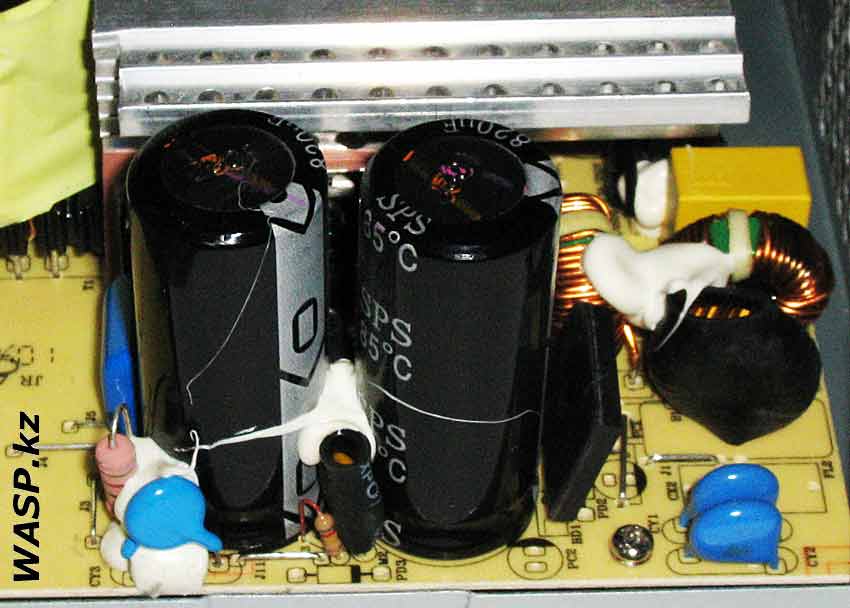

FSP ATX-450PNR конденсаторы SPS 820 mf

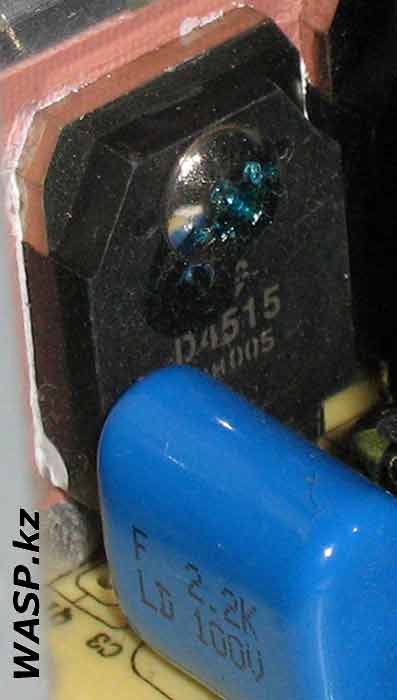

D4515 транзисторы в БП FSP ATX-450PNR



На плате весьма много разведенных, но не распаянных мест - результат тотального удешевления, или же эти печатные платы используются в производстве других, более дорогих решений - что в общем-то одно и то же. Конечно же столько лысых мест и массы перемычек вместо деталей оптимизма не внушают... Тем более в рознице этот БП стоит более 40$ и позиционируется продавцами как весьма и весьма хороший.

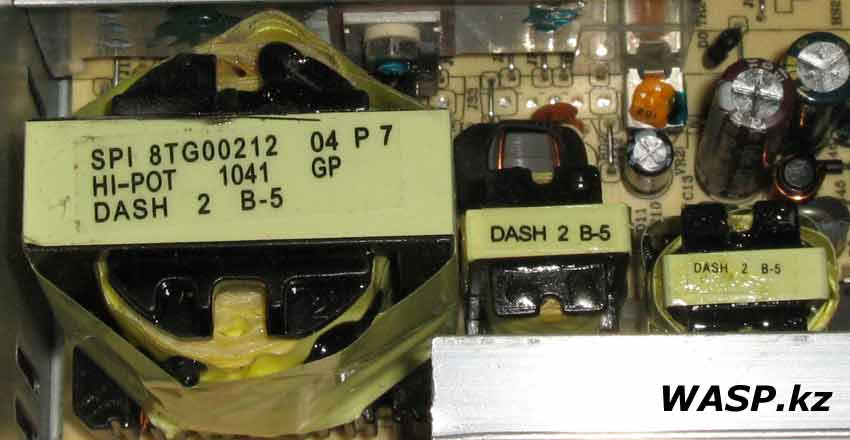

Spi 8TG00212 Hi-Pot 1041 GP Dash 2 B-5 трансформаторы

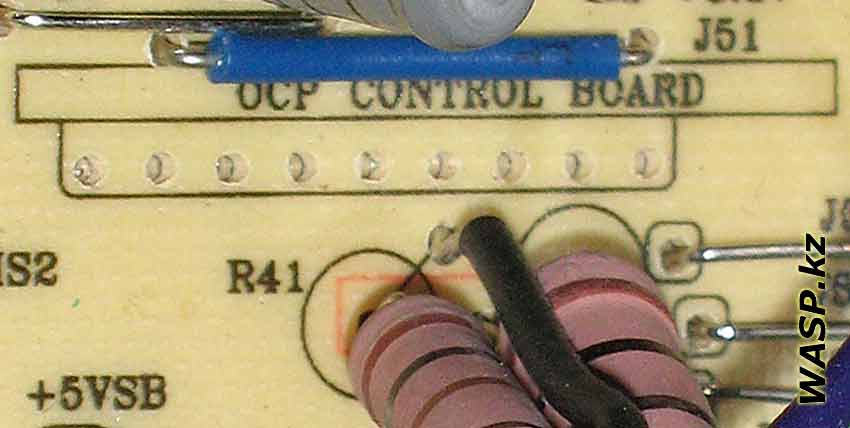

OCP Control Board отсутствие в FSP ATX-450PNR

OCP Control Board - плата защиты от перегрузки по току отсутствует... Жулье!

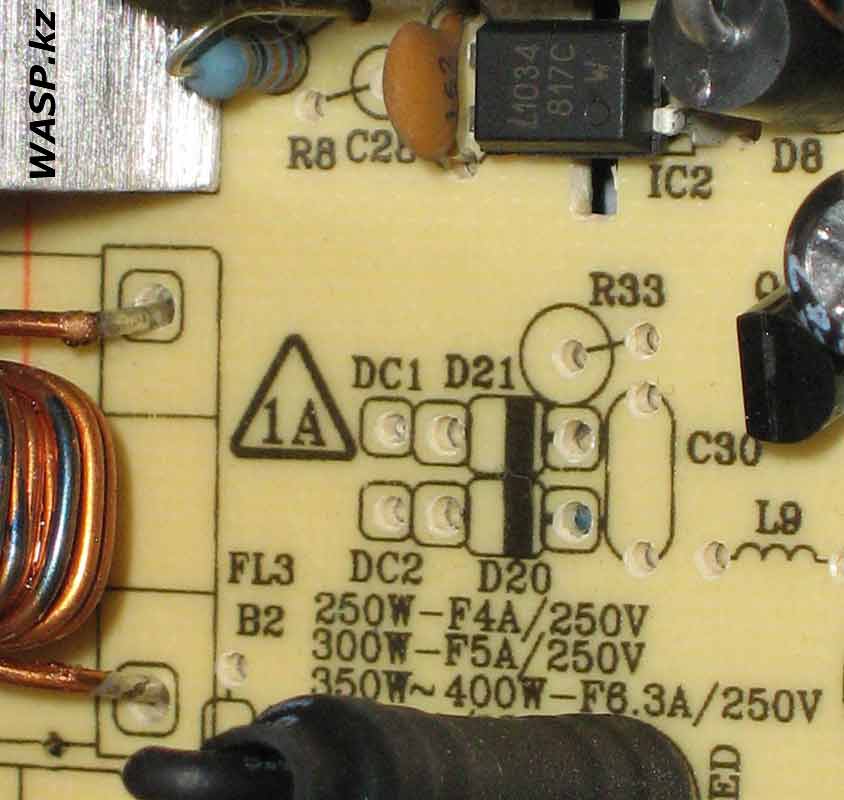

FL3 L0134 817C W плата FSP ATX-450PNR

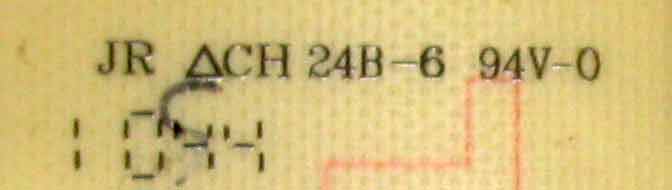

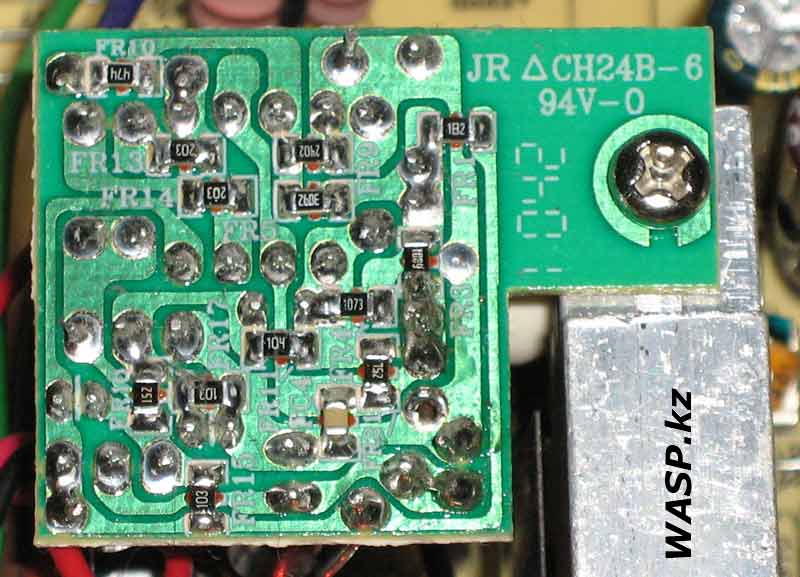

JR CH 24B-6 94V-0 маркировка FSP ATX-450PNR



Блок питания FSP ATX-450PNR 450W соответствует стандартам V.2.2, имеет защиту от перенапряжения и защиту от короткого замыкания. А вот PFC (Power Factor Correction) этот БП не имеет. Сила тока FSP Group ATX-450PNR 450W:



По линии +3.3 В 22 А

По линии +5 В 16 А

По линии +12 В 1 14 А

По линии +12 В 2 16 А

По линии -12 В 0.8 А

По линии +5 В Standby 2.5 А



Максимальная нагрузка +3.3V — 22A, +5V — 16A, +12V1 — 14A, +12V2 — 16A, +5VSB — 2.5A, -12V — 0.8A; Комбинированная нагрузка: +3.3VDC & +5VDC — 130 Вт +12V1 & +12V2 — 360 Вт

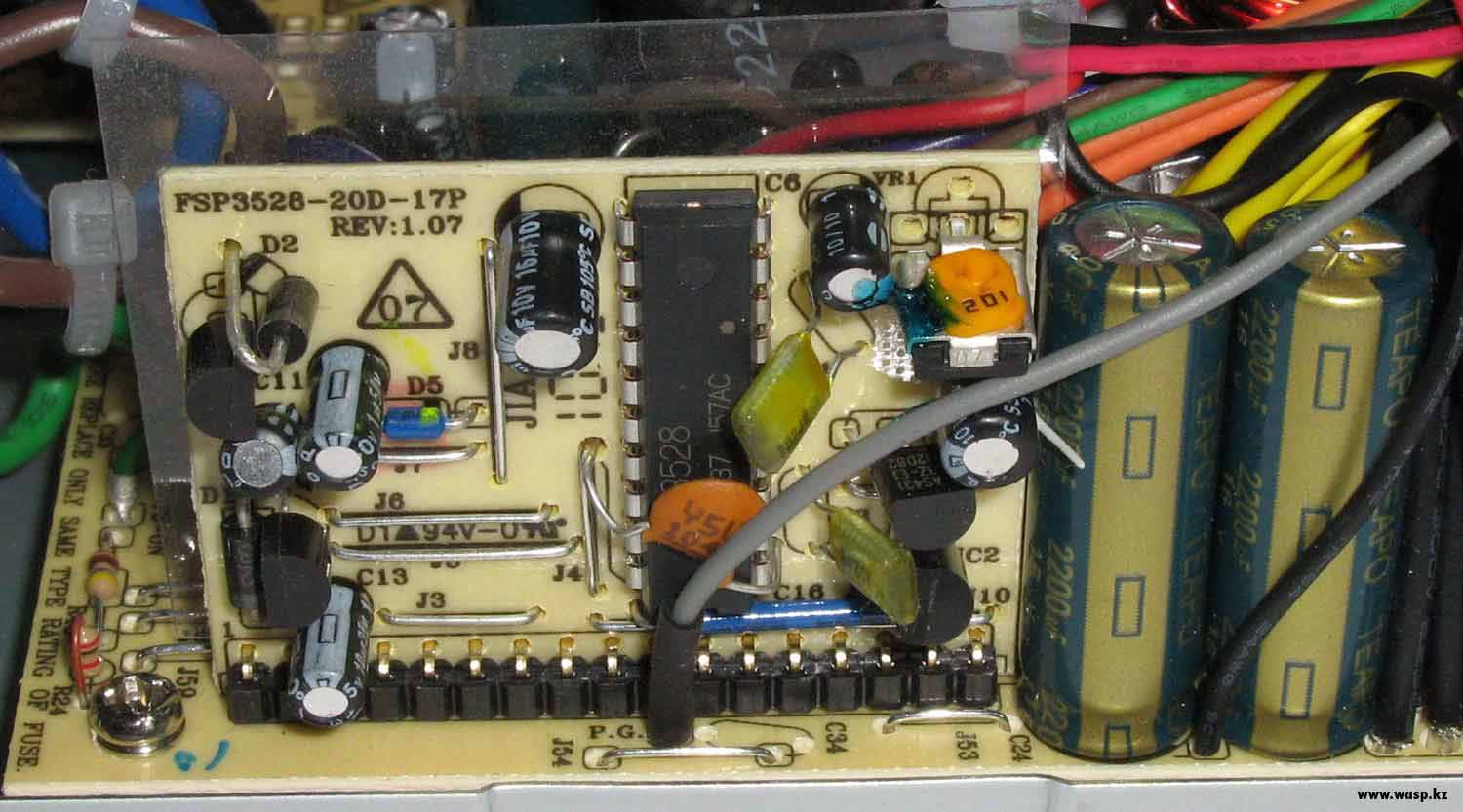

Дополнительная плата FSP3528-20D-17P REV:1.05 с микросхемой ШИМ-контроллера 3528

Щелкните по рисунку, чтобы увеличить!



JR CH24B-6 обороты вентилятора FSP ATX-450PNR



Охлаждение БП реализовано большим 120 мм вентилятором, который имеет не шумный подшипник скольжения, а обычные втулки. Вентилятор весьма производителен и не только успешно охлаждает горячие элементы в FSP ATX-450PNR, но и вытягивает весь горячий воздух из корпуса системного блока.

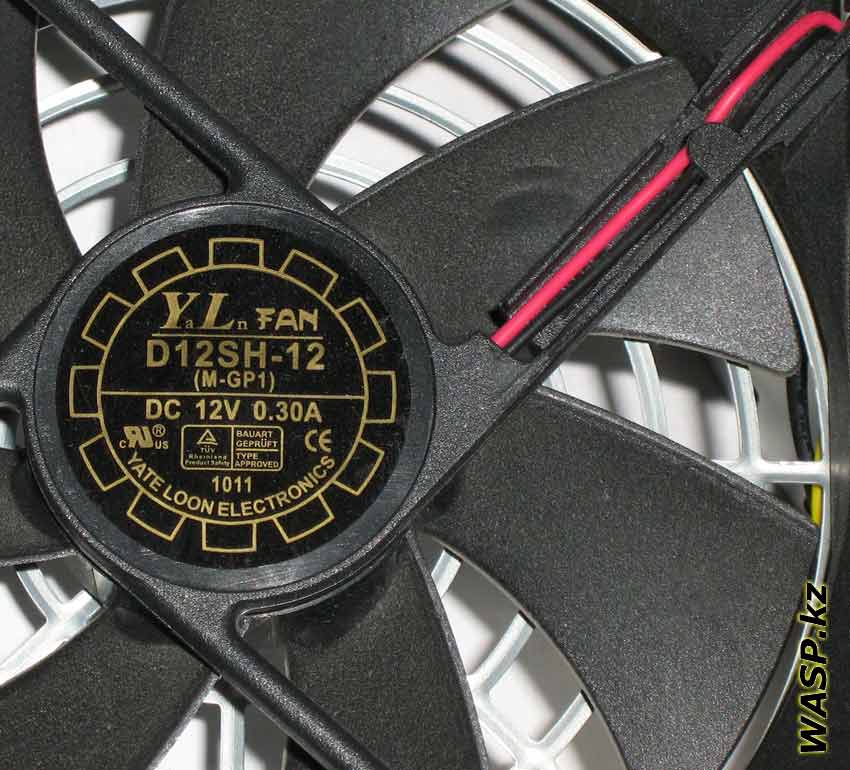

YaLn Fan D12SH-12 - Yateloon Electronics вентилятор в БП

YaLn Fan D12SH-12 - Yateloon Electronics


Примечание 1: недавно мне в руки попал блок питания FSP ATX-400PNR (описание его читайте по ссылке), он оказался полной копией этого БП, только на 400W. В чем же разница? Здесь 450W, а в том 400W... вся разница заключается лишь: входные конденсаторы 820 мкФ у 450W против 680 мкФ у 400W. На выходе у 400 ваттного отсутствует один конденсатор на 3300 мкФ "земляной"... вот и все. Эти три конденсатора соответственно и выдают дополнительные 50 Вт этой модели БП - комедия. Кроме того, FSP производит эти БП в ОЕМ виде для прочих "брендов", например для Cooler Master, которые клеят свои этикетки, уверяют - это результат работы наших инженеров и нашего производства, и добавляют не 50, а 60 лишних ватт...



Михаил Дмитриенко, Алма-Ата, 2011 г.
