Статьи » Видеокарты » Cirrus Logic CL-GD5446BV-HC-B, VC 923/926 C PCI
Cirrus Logic CL-GD5446BV-HC-B, VC 923/926 C PCI

Видеокарта VC 923/926 C Cirrus Logic CL-GD5446BV-HC-B, PCI



Древняя видеокарта…



VC 923/926 C Cirrus Logic CL-GD5446BV-HC-B, PCI

Cirrus Logic CL-GD5446BV-HC-B видеокарта

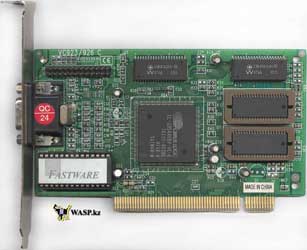

Видеокарта на чипе Cirrus Logic CL-GD5446, интерфейс PCI. На лицевой стороне видеокарты мы видим, маркировка на текстолите: VC923/926 C - видимо название модели от производителя... Ниже штырьковый разъем, похожий на разъем под шлейф флоппи-дисковода... назначение его неясно.

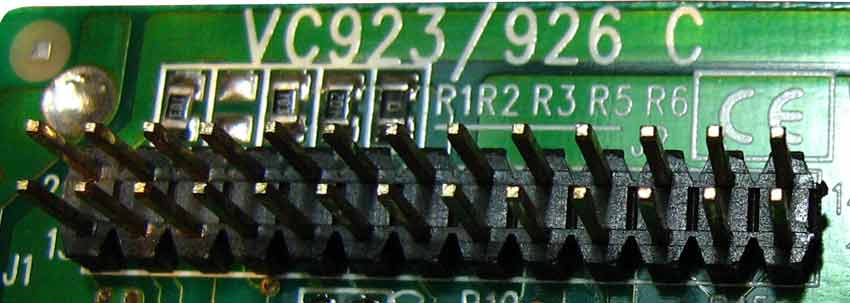

VC923 / 926 C маркировка на видеокарте Cirrus Logic CL-GD5446



CW414264-35 память видеокарты Cirrus Logic CL-GD5446

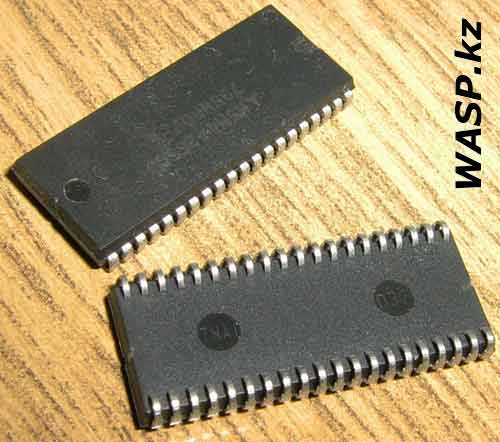

Два чипа оперативной памяти стандарта EDO, маркировка на памяти: CW414264-35, год выпуска 1997. Эта память широко использовалась на самых разных видеокартах, в компьютерах и других устройствах.



M5M44265CJ 735WF07-G дополнительная память

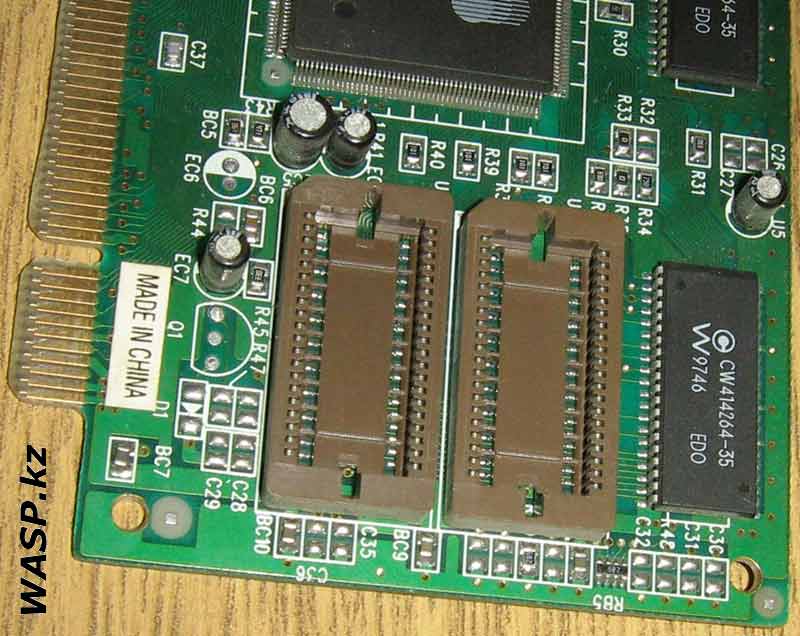

Cirrus Logic CL-GD5446 слоты для расширения памяти

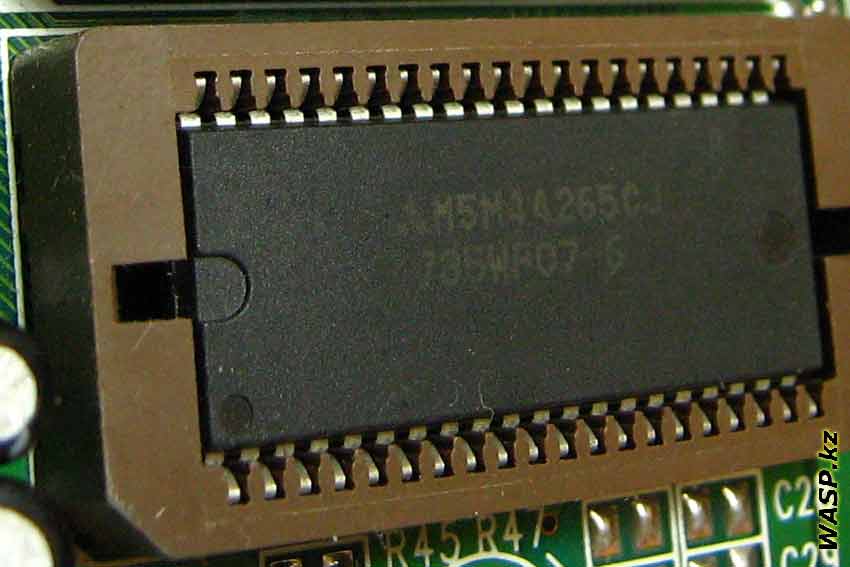

Mitsubishi с маркировкой M5M44265CJ 735WF07-6.



На плате распаяно две "кроватки" под дополнительные модули памяти - раньше такое встречалось часто... Иногда они пустуют, иногда в них вставлены чипы ОЗУ. На моем образце в них вставлены микросхемы памяти от Mitsubishi с маркировкой M5M44265CJ 735WF07-6.

Всего памяти, вместе с этой дополнительной - 2 Мб.

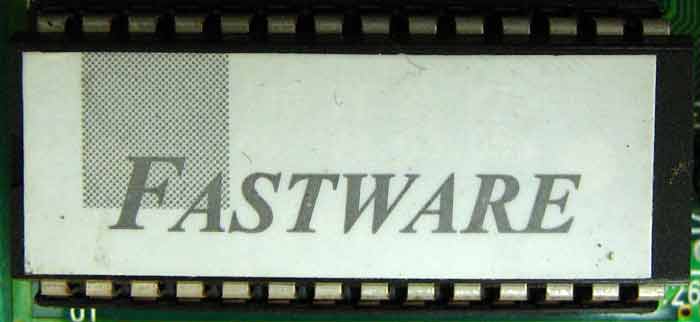

BIOS Fastware видеокарты Cirrus Logic CL-GD5446



Еще в одной кроватке большая микросхема прошиваемой памяти - БИОС видеокарты. Маркировка на нем закрыта наклейкой с надписью Fastware.



Cirrus Logic CL-GD5446BV-HC-B, 76105-902BE чип



По центру видеокарты идет видеопроцессор - GPU. Этот чип вышел в конце 1995 года, 64-битный Alpine VisualMedia ускоритель, только 2D. Компания Cirrus Logic Inc. была известна в 90-х года как производитель недорогих и производительных графических ускорителей, однако, не выдержав конкуренции в 1998 году ушла с рынка видеокарт. Полная маркировка чипа: логотип Cirrus Logic CL-GD5446BV-HC-B 76105-602BE



На плате видим также один кварцевый генератор, множество элементов SMD монтажа, часть которых отсутствует...



Разъем на монитор один и это D-Sub он же VGA.



Cirrus Logic CL-GD5446 PCI видеокарта

+ Щелкните по рисунку, чтобы увеличить!

Cirrus Logic CL-GD5446 схема видеокарты

+ Щелкните по рисунку, чтобы увеличить!



Здесь большое фото видеокарты Cirrus Logic CL-GD5446BV-HC-B, 2500х2034 - 540 Кб (Яндекс Фотки)

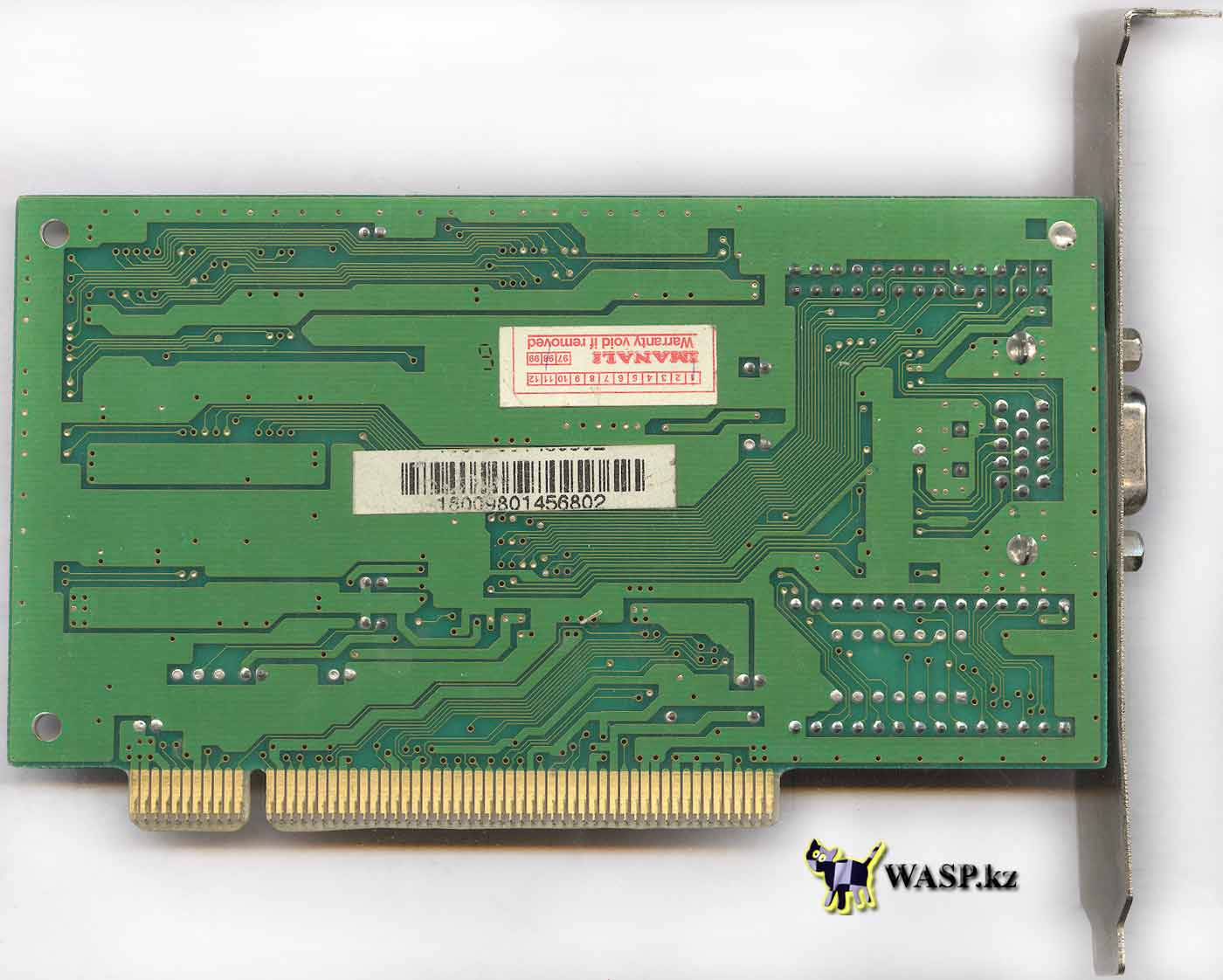

На обратной стороне платы ничего нет, один стикер со штрих-кодом и гарантийный стикер, по которому узнаем дату - январь 1998 года...



У меня как раз случайно под рукой оказался один сравнительно старенький системный блок, на котором стоит Windows XP. Ставлю в него видеокарту Cirrus Logic CL-GD5446, естественно в разъем PCI. Драйверов под XP я не нашел, есть под Win9x/ME/2000/NT... Однако в самой Виндовс XP есть драйвера от Майкрософт, в том числе и под эту видеокарту...

Несмотря на то, что видеокарта допотопная, имеет всего 2 Мб видеопамяти и хорошо показывает только при разрешении 800х600 24 бит, ХРюшка отлично работала. Конечно, какие там можно на ней древние игры запустить я не пробовал - таких игр у меня попросту нет...



Я вынул две микросхемы дополнительной памяти и Виндовс ХР нормально запустился и с 1 Мб видеопамяти...

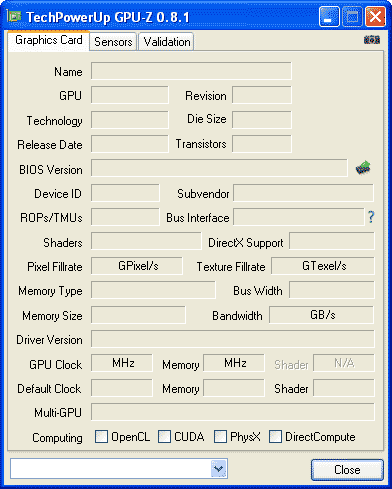

Cirrus Logic CL-GD5446 в программе GPU-Z не определился



Программа GPU-Z не поняла, что это такое и все поля в ней остались пустыми...

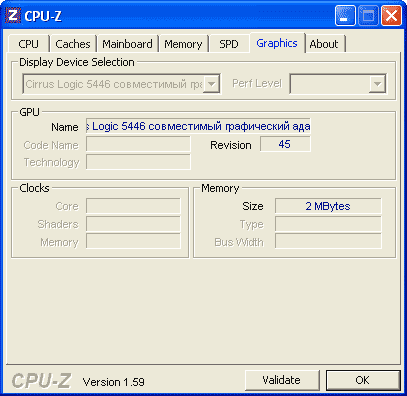

Cirrus Logic CL-GD5446 в программе CPU-Z



Программа CPU-Z определилась: Cirrus Logic 5446 совместимый графический адаптер



Cirrus Logic CL-GD5446 драйвера под Wibdows XP

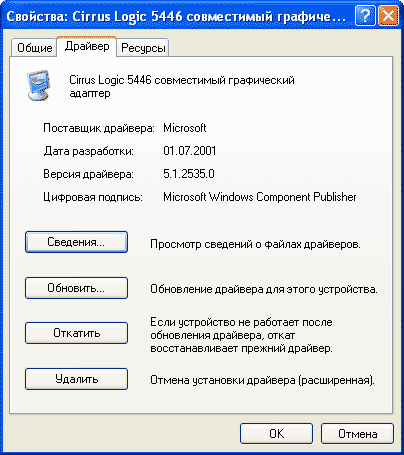

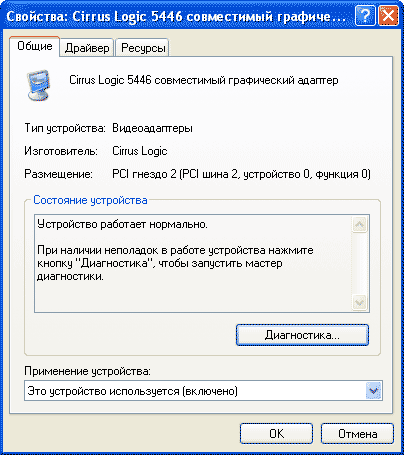

Cirrus Logic CL-GD5446 свойства драйвера



Cirrus Logic CL-GD5446 как установить драйвера

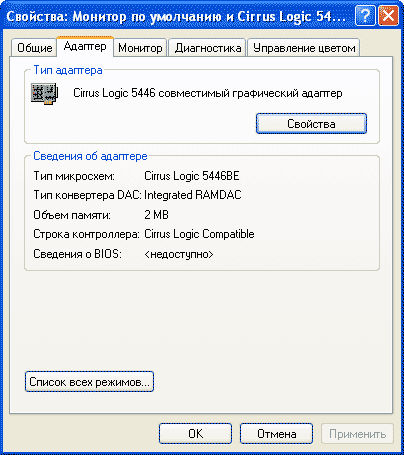

Ну а здесь - штатные средства Windows дают некоторую информацию...





Михаил Дмитриенко, 2010, Алма-Ата
