Обзор материнской платы Biostar TZ77XE4

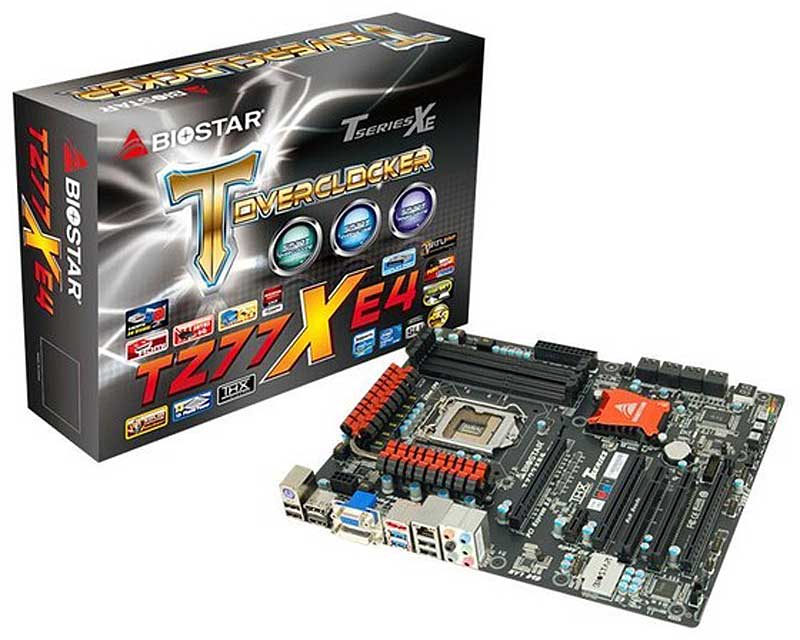

Познакомимся с самой дешевой материнской платой, какая есть… ну может и не совсем… но явно дешевая… и это - BIOSTAR TZ77XE4. Несмотря на цену, устройство обладает всеми признаками топовости.

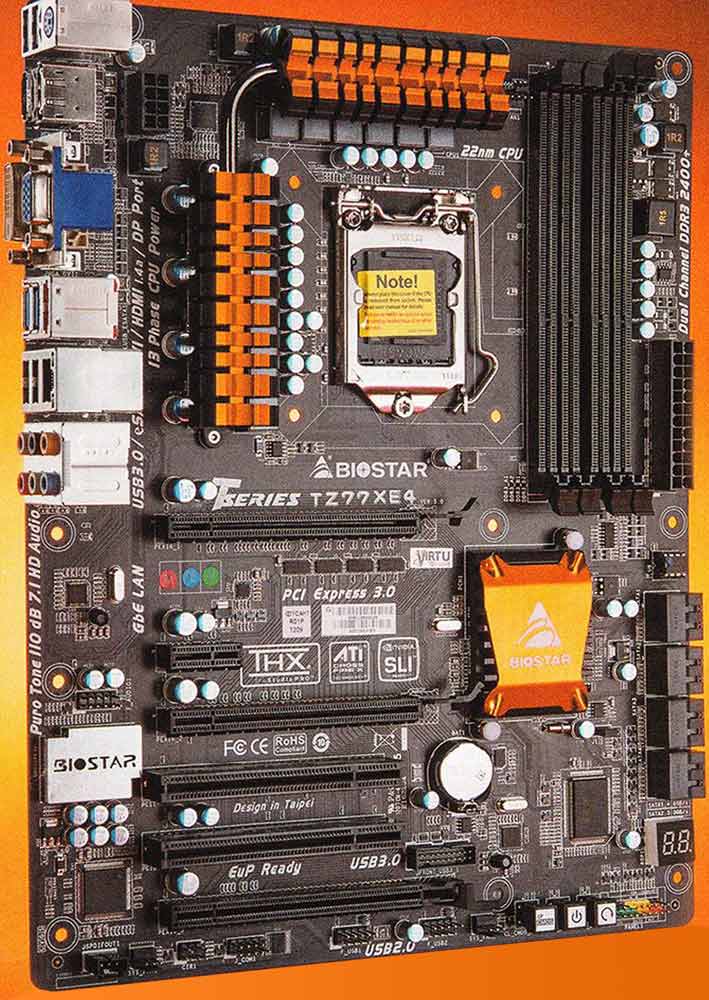

Так, для процессора отведено сразу 12 фаз питания. Еще парочка предназначена для «подкормки» встроенной графики и модуля VTT. За охлаждение цепи питания отвечают два радиатора, выстроенные в цепочку. PLX-микросхемы нет, а потому чипсет остужает уже отдельный радиатор.

BIOSTAR TZ77XE4 может похвастать сразу тремя PCI Express х16. Впрочем, работать они могут лишь согласно схеме х16+х8+х4. Между PEG распаяны еще один PCI Express xl и два PCI. Стоит отметить два момента. С одной стороны, между первым верхним PCI Express х16 и PCI Express xl выдержано расстояние. Так что видеокарта с габаритным кулером не накроет этот слот. С другой стороны, PEG слишком уж близко расположен к процессорному сокету, а потому CPU- кулер элементарно может перекрыть его. Опять непонятно, зачем внутренний порт USB 3.0 разместили аккурат между последним PCI Express х16 и PCI. Элементарно при сборке кабель от корпуса будет портить всю картину, и торчать на виду. В остальном разводка компонентов выполнена удачно. Нашлось место и встроенному индикатору POST-кодов, и кнопкам включения/выключения, перезагрузки системы и обнуления настроек BIOS.

Кстати, BIOSTAR TZ77XE4 оснащена полноценной UEFI-оболочкой. Оверклокерские функции расположены в подменю O.N.E. Частота тактового генератора подается в килогерцах (мы разогнали плату по шине до 104.3 МГц), а напряжение процессора - с шагом 0.01 В. При этом BIOS в случае чего наставит тебя на путь истинный и предупредит о возможной опасности. Прошивка платы имеет достаточно большое число опций, способствующих эффективному разгону «камня», «мозгов» и логики. Из отрицательных моментов заметим, что, например, при переразгоне прошивка никак не оповестит тебя о неверных действиях, а просто сбросит настройки BIOS на дефолтные и спокойно загрузит операционную систему. Поэтому во время разгона лучше пользоваться профилями сохранения настроек.

Плюсы:

• низкая стоимость
• все современные видеовыходы

Минусы:

• мало USB 3.0
• огрехи в разводке слотов расширения
• сильный нагрев микросхемы чипсета

Характеристики Biostar TZ77XE4:

• Память: 4х DIMM, DDR3 1066-2600
• Слоты расширения: 3х PCI Express х16, 1x PCI Express x1, 2x PCI
• Дисковые контроллеры: 4x SATA II, 4x SATA 3.0, 1x eSATA
• Сеть: 1x Realtek RTL8111E, 10/100/1000 Мбит/с
• Аудио: 7.1 CH, HDA
• Разъемы на задней панели: 2х USB 3.0, 4х USB 2.0, 1x D-Sub, 1x DVI, 1x HDMI, 1x DisplayPort, 1x eSATA, 1x RJ-45, 1x PS/2, 6x 3.5-мм jack
• Форм-фактор: ATX

***
