Видеокарта S3 Trio 64V+, PCI, фотографии и описание
Из серии "Лавка антиквара"
![S3 Trio 64V+, PCI, старая видеокарта S3 Trio 64V+, PCI, старая видеокарта](/raz/mat/pc-old/video-s3-trio64v/s3-trio1.jpg)
+ Щелкните по рисунку, чтобы увеличить!
![S3 Trio64V+ какие драйвера нужны на видеокарту S3 Trio64V+ какие драйвера нужны на видеокарту](/raz/mat/pc-old/video-s3-trio64v/s3-trio2.jpg)
Данная видеокарта S3 Trio 64V+ имеет "на борту" 2 Мб памяти (как указывает Windows), без проблем опознается Windows ХР, ставятся драйвера и карточка нормально работает под ХРюшей... удивительно! Спокойно воспроизводит видео, даже очень хорошего качества, видеочип слегка теплый, память вообще не греется. Причем максимальное разрешение 1024х768...
![BNX911-96-23 S3-4SA LIT описание S3 Trio 64V+ BNX911-96-23 S3-4SA LIT описание S3 Trio 64V+](/raz/mat/pc-old/video-s3-trio64v/s3-trio6.jpg)
+ Щелкните по рисунку, чтобы увеличить!
![S3 Trio64V+, 86C765 видеочип P1A3BF S3 Trio64V+, 86C765 видеочип P1A3BF](/raz/mat/pc-old/video-s3-trio64v/s3-trio3.jpg)

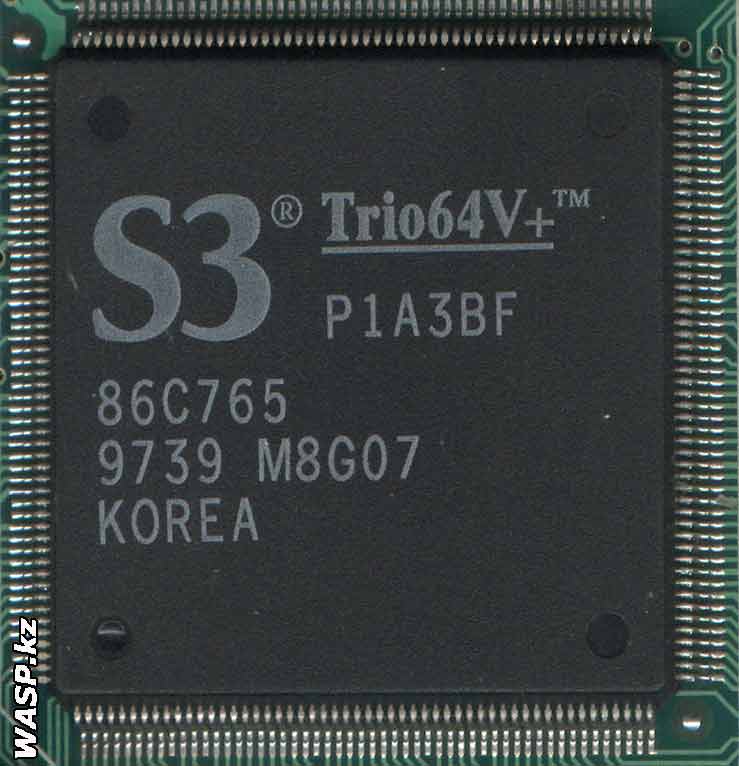

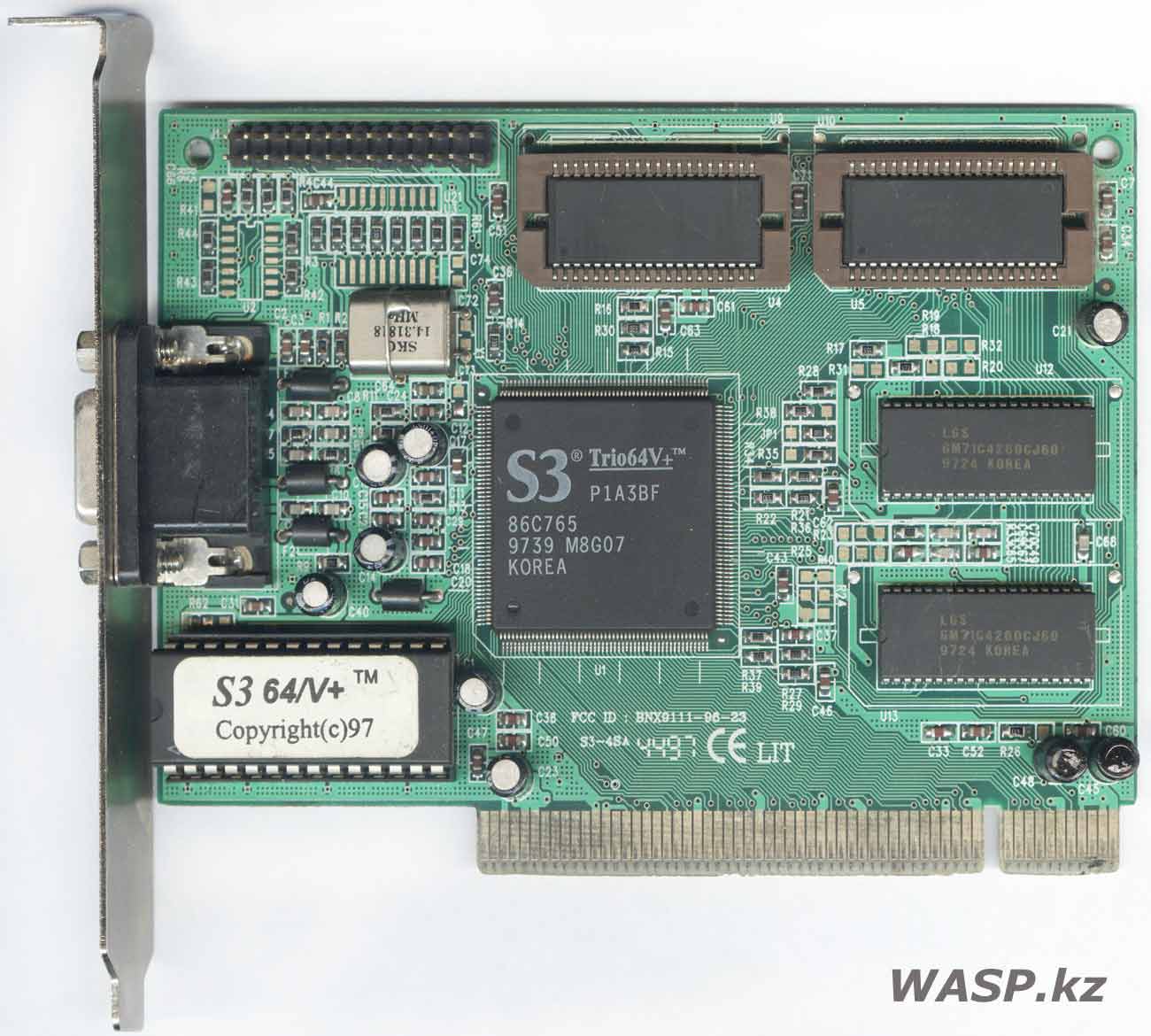

Плата покрыта зеленым лаком. На ней маркировка: FCC ID: BNX911-96-23 S3-4SA LIT. По центру находится видео чип S3 Trio64V+ P1A3BF 86C765 9769 M8G07. Никакого специального охлаждения он не требует - по тем временам это норма и современный кулер выглядел бы как седло на корове...
![LGS GM71C4260CJ60 память на старой видеокарте LGS GM71C4260CJ60 память на старой видеокарте](/raz/mat/pc-old/video-s3-trio64v/s3-trio5.jpg)
![NPNX NN514265J-50 дополнительная память NPNX NN514265J-50 дополнительная память](/raz/mat/pc-old/video-s3-trio64v/s3-trio7.jpg)

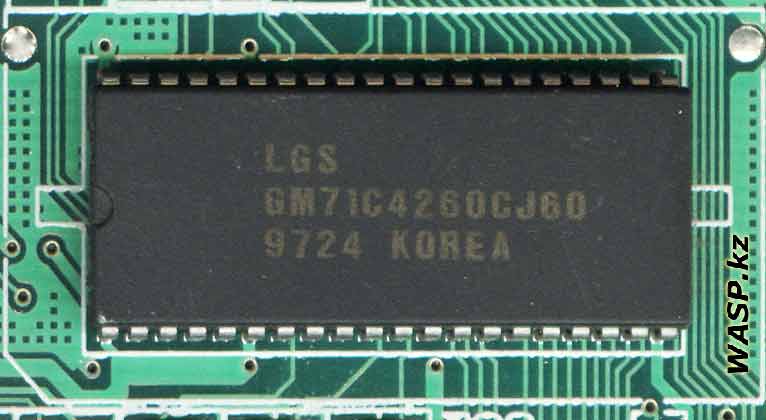

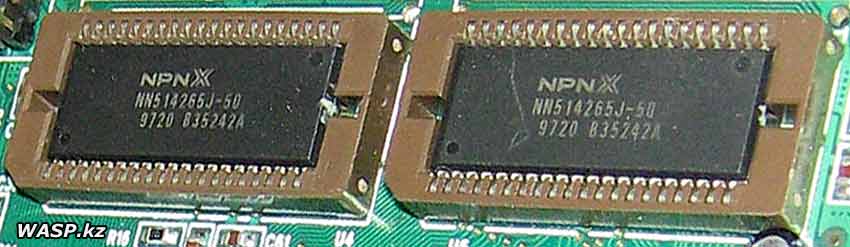

Рядом распаяны чипы памяти: LGS GM71C4260CJ60 - две штуки. По верху распаяны еще две кроватки под дополнительные микросхемы памяти, они могут пустовать, но у меня там установлены два чипа: NPNX NN514265J-50.
![BIOS S3 64/V+ старая видеокарта, прошивка BIOS S3 64/V+ старая видеокарта, прошивка](/raz/mat/pc-old/video-s3-trio64v/s3-trio8.jpg)

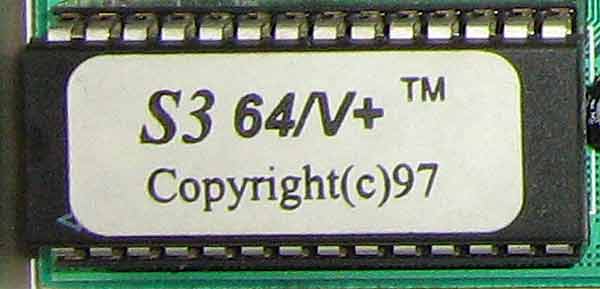

В большой кроватке большая микросхема BIOS. На ней наклейка: S3 64/V+. Есть такие же точно видеокарты, но на микросхеме БИОСа могут быть совершенно другие наклейки...
![S3 TRIO 64V+ videocard схема видеокарты S3 TRIO 64V+ videocard схема видеокарты](/raz/mat/pc-old/video-s3-trio64v/s3-trio4.jpg)
+ Щелкните по рисунку, чтобы увеличить!

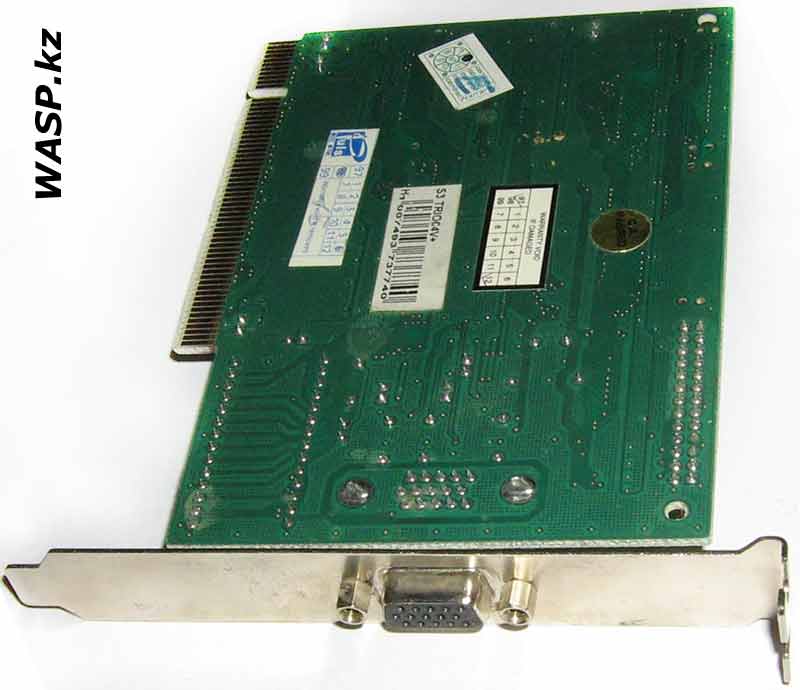

На обратной стороне платы есть несколько наклеек, из которых мы узнаем, что данная видеокарта изготовлена в 1997 году.
![S3 Trio 64V+ характеристики и драйвера S3 Trio 64V+ характеристики и драйвера](/raz/mat/pc-old/video-s3-trio64v/01.png)

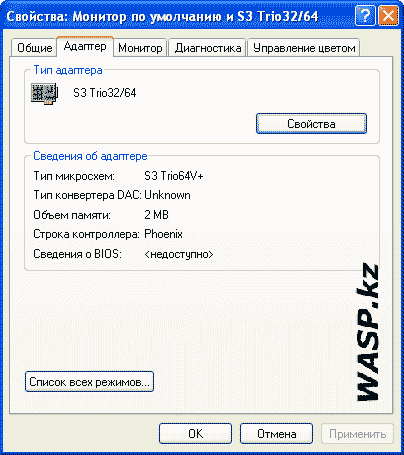

Вставляем видеокарту в PCI слот - компьютер не самый современный, времен 2005 года, но под управлением ОС Windows XP. Система без проблем опознает видеокарту и ставит драйвера от Майкрософт. Теперь можно посмотреть... Памяти указано 2 Мб...
![S3 Trio 64V+ тестирование старой карточки S3 Trio 64V+ тестирование старой карточки](/raz/mat/pc-old/video-s3-trio64v/02.png)

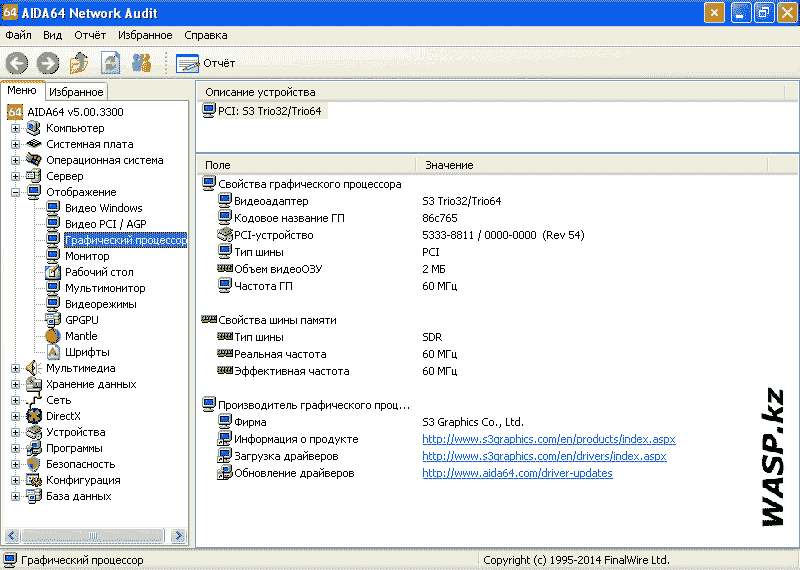

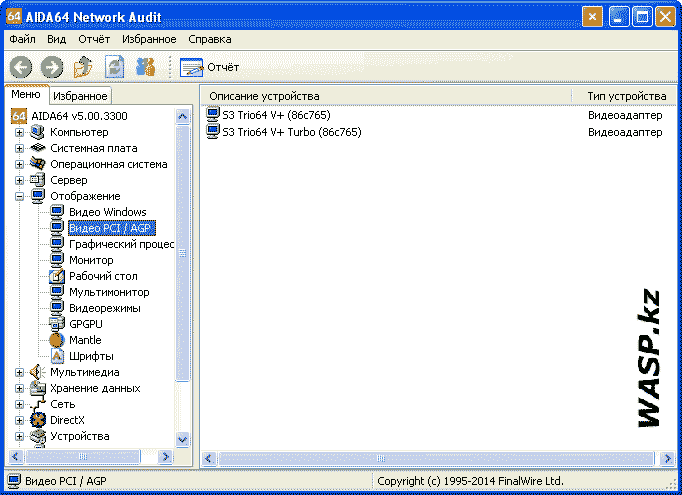

Программа AIDA64 дает больше сведений:
Видеоадаптер S3 Trio32/64
Кодовое название графического процессора 86C765
Тип шины PCI
Объем видео ОЗУ 2 МБ
Частота графического процессора 60 МГц
![S3 Trio 64V+ данные из AIDA64 на видеокарту S3 Trio 64V+ данные из AIDA64 на видеокарту](/raz/mat/pc-old/video-s3-trio64v/03.png)
![S3 Trio 64V+ максимальные разрешения видеокарты S3 Trio 64V+ максимальные разрешения видеокарты](/raz/mat/pc-old/video-s3-trio64v/04.png)
Смотрим все поддерживаемые разрешения экрана этой видеокартой...
- Обзор такой же видеокарты на моей странице в Ливжурнале
- Скачать драйвера на видеокарты этого производителя
Михаил Дмитриенко, Алма-Ата, 2009-2015 гг. |
