Переходник Slot-1 на Socket-370, фотографии

Из серии "Лавка антиквара"

Щелкните по рисунку, чтобы увеличить!

Щелкните по рисунку, чтобы увеличить!

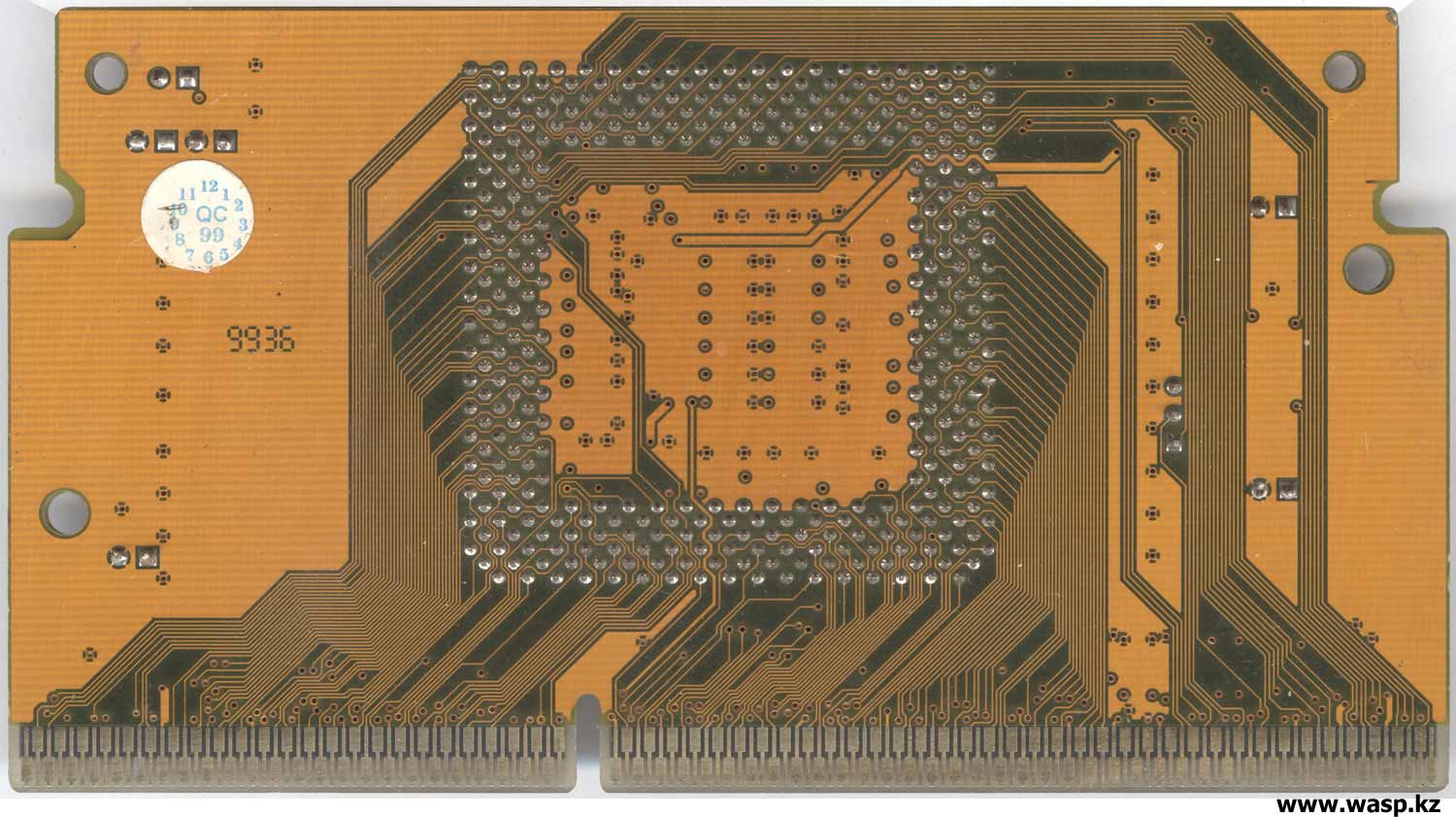

Данный переходник предназначен для слотовых материнских плат - Slot 1, является переходником для установки в такие материнские платы процессоров на сокете 370 - Socket 370. Плата размерами 126 мм на 70 мм, двустроннего многослойного стеклотекстолита. Имеет алоский разъем с позолоченными контактами на слот 1, по центру впаян стандартный разъем сокет-370, или - PGA 370, со всеми атрибутами - зажимом и элементами крепления охлаждения процессора. На плате имеется большое количество элементов SMD-монтажа, резисторы и конденсаторы, также имеются электролитические алюминиевые конденсаторы, производства некоей компании D.S. Много разведенных, но пустующих мест. Имеется трехпиновый разъем под перемыку - значения его неизвестны. Маркировки производителя на плате нет никакой. На обратной стороне имеется наклейка проверки качества, в центре которой указан год - 1999...

Михаил Дмитриенко, Алма-Ата
