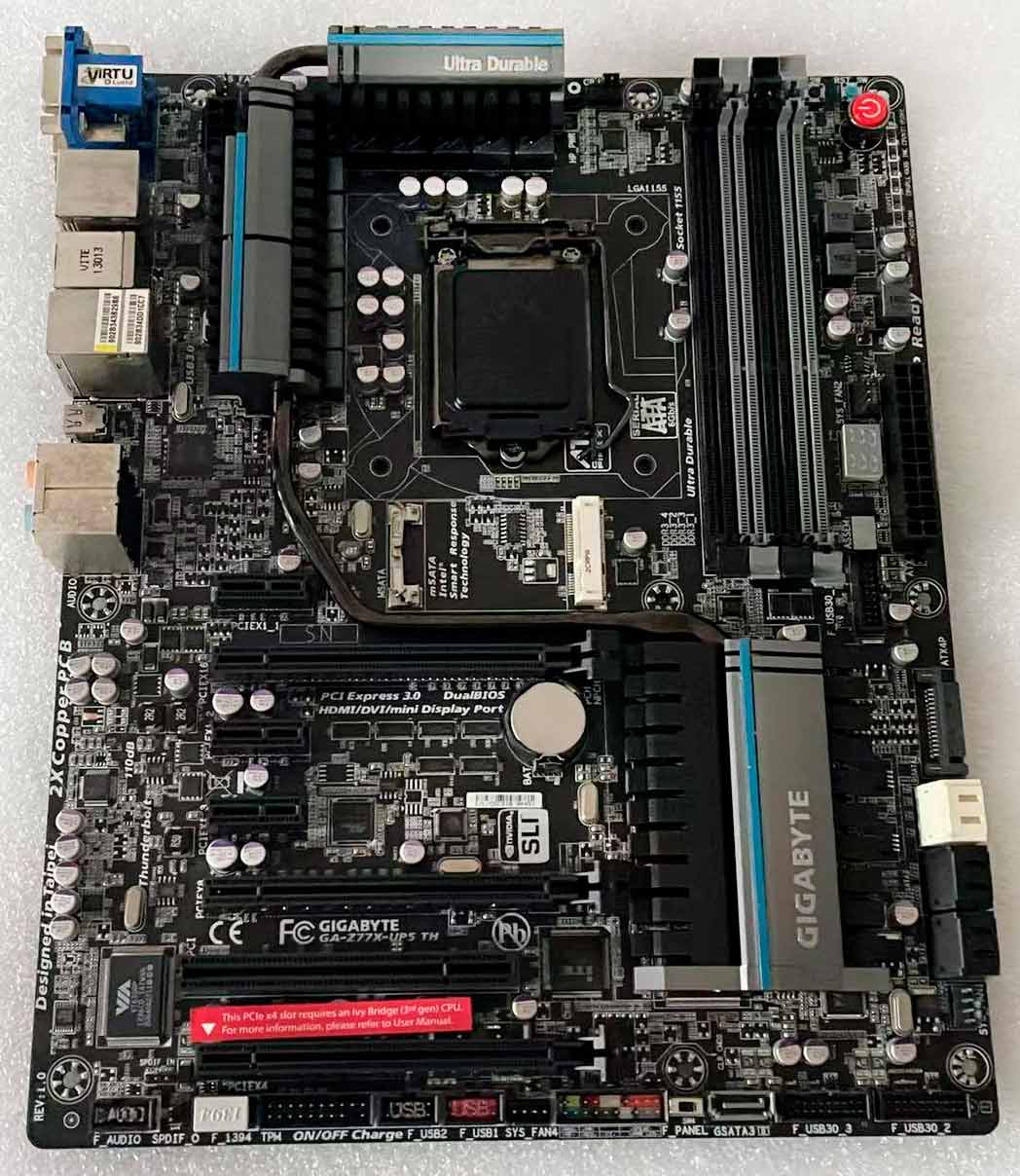

Материнская плата Gigabyte GA-Z77X-UP5 TH

Технологии развиваются со скоростью стремительного «конкорда» - то, что совсем недавно было для нас нормой, теперь уже архаизм. Совсем недавно бывшие диковинкой порты USB 3.0 в материнских платах сравнялись числом с USB 2.0. Однако на рынке появляются устройства с еще более скоростным интерфейсом - Thunderbolt. А у кого-то их даже два, как у участницы нашего сегодняшнего обзора - материнской платы GIGABYTE GA-Z77X-UP5 TH.

Прирученная стихия

В 2009 году процессорный гигант грозился, что очень скоро представит миру интерфейс, пропускная способность которого вдвое превысит оную у шины USB 3.0, которая на тот момент еще даже не появилась в розничных девайсах. В 2011 первыми новый интерфейс получили ноутбуки Apple MacBook Pro - в рамках «эпловской» презентации Intel сделала свой анонс.

И только ныне Thunderbolt снизошел до владельцев ПК. Но пока что выбор материнских плат с поддержкой «молнии» более чем скромный.

Итак, напомним, что это за зверь. Данный интерфейс одновременно может передавать большие потоки информации, например, при работе с дисковыми массивами в NAS, и служить для подключения мониторов с помощью DisplayPort, с которым Thunderbolt совместим физически. Причем для этих двух целей используются отдельные каналы, пропускная способность каждого из них равняется 10 Гбит/с в обе стороны.

Напомним, что USB 3.0, ближайший по производительности конкурент, имеет пропускную способность 5 Гбит/с. Еще одна интересная способность, отличающая «молнию» от универсальной шины, - это возможность подключать устройства друг к другу по цепочке: до семи устройств, одно из которых - монитор. Естественно, для этого устройства должны иметь как минимум два порта Thunderbolt и не претендовать на суммарное энергопотребление более 10 ватт.

К минусам можно отнести очень высокую стоимость. Дороги не только сами контроллеры, но и даже кабели, так как последние являются активными - в каждом штекере кабеля находится целая микросхема с чипом, усиливающим сигнал.

Упаковка, внешний вид, комплектация

Gigabyte GA-Z77X-UP5 TH, как и прочие системные платы компании, поставляется в белой коробке с бесчисленными лого фирменных технологий. Внутри обнаружился приятный сюрприз - плата расширения с поддержкой Wi-Fi 802.11n и Bluetooth 4.0 с двумя антеннами для лучшего приема/передачи. Также в комплекте есть панелька с двумя USB 3.0 разъемами для отсека 3.5”, кабели SATA, мануал и компакт-диски с драйверами и утилитами.

Что, где и сколько

Новинкой в первую очередь должны заинтересоваться энтузиасты и все те, кто уже морально и материально готов опробовать на себе новейшие процессоры Intel Ivy Bridge. На это нам указывают сокет LGA1155 и чипсет Z77 Express. «Мать» выполнена в форм-факторе ATX, и производитель не поскупился на то, чтобы оснастить ее всём необходимым, современным и наиболее полезным. Хоть отбавляй слотов для плат расширения: есть один «старичок» PCI, три PCI Express x1 и столько же PCI Express х16. При наличии одной видеокарты она сможет использовать все 16 линий, дуэт сможет работать по схеме х8+х8, а трио - х8+х8+х4. Но пусть такое деление тебя не пугает, ведь все PEG-слоты относятся к третьей, самой производительной на данный момент ревизии (за счет контроллера PCI Express Ivy Bridge).

Оперативной памяти можно установить до четырех планок: GIGABYTE GA-Z77X-UP5 TH готова принять на свой «борт» модули DDR3 с частотой 1066-1600 МГц и общим объемом до 32 Гбайт. SATA- портов на плате целых семь, из них три SATA 3.0 и четыре предыдущей ревизии. Один из последних автоматически деактивируется, если в расположенный под сокетом разъем mSATA вставить твердотельный накопитель (для SSD-кэширования). Но и без одного этого порта, мы уверены, ты вряд ли будешь чувствовать себя ущемленным.

Матплата Gigabyte GA-Z77X-UP5 TH радует добротной системой охлаждения, прикрывающей южный мост и 8 фаз питания процессора. Индикатор POST-кодов, расположенный на краю платы, будет очень полезен, если вдруг твоя система встанет «на дыбы» и откажется запускаться. Кнопки Power и Reset придутся по нраву любителям открытых стендов, а переключатель, активирующий одну из двух микросхем BIOS, поможет сделать оверклокинг гораздо более оперативным. Сократить же шум системы можно с помощью PWM-разъемов для вентиляторов, позволяющих управлять их оборотами.

Гордостью платы можно назвать заднюю I/O-панель. Во-первых, на ней USB 3.0 портов в два раза больше, нежели USB 2.0 - четыре против двух. Если этого окажется мало, то к внутренним разъемам платы можно подключить еще три пары USB последней версии. Вишенкой на торте, конечно, являются два разъема Thunderbolt, к которым можно подключить в общей сложности до 12 устройств, как оптимистично заявляет об этом производитель. Но повторимся, что два из них должны быть мониторами, остальные - также иметь два разъема-«молнии», а по энергопотреблению одна цепочка должна укладываться в 10 Вт (девайсы с отдельным питанием не в счет).

Методика тестирования

Изобретать велосипед мы не стали и остановились на проверенной подборке тестов. Среди них были Super PI 1.5XS 1m и wPrime 1.55 32m, встроенный бенчмарк WinRAR, CINEBENCH R11.5 и 3DMark Vantage - все они уже ветераны нашей скромной полосы испытаний для материнских плат. Оценивали мы вдобавок разводку компонентов «матери» и ее комплектацию.

Серьезных дел мастер

Стоимость материнской платы конечно же нельзя демократичной, она даже не тоталитарная – она просто безумная.... Тому виной не столько достаточно дорогой контроллер Thunderbolt, сколько очень хорошее оснащение и исполнение платы, ориентированное на тех, кто сейчас больше всего заинтересован в использовании этих «молниеносных» разъемов. А это, как правило, люди, профессионально работающие с монтажом звука и видео, постоянно имеющие дело с большими объемами информации. Их и всех, кто хочет иметь производительную и стабильную систему, GIGABYTE GA-Z77X-UP5 не подведет и не разочарует, хотя и придется остаться без штанов.

Характеристики Gigabyte GA-Z77X-UP5 TH:

• Сокет: LGA1155
• Чипсет: Intel Z77 Express
• Память: 4х DDR3, 1066-1600 МГц, до 32 Гбайт
• Слоты расширения: 3х PCI Express х16, 3х PCI Express x1, 1x PCI
• Дисковые контроллеры: 3х SATA 3.0, 4х SATA II, 1x mSATA
• Аудио: 7.1, HDA, Realtek ALC898
• Сеть: 1x Intel 82579V, 10/100/1000 Мбит/с, Bluetooth 4.0, IEEE 802.11n (внешняя плата) Разъемы на задней панели: 1x optical S/PDIF Out, 1x D-Sub, 1x DVI-D, 1x HDMI. 2x Thunderbolt, 1x eSATA, 4xUSB 3.0, 2x USB 2.0, 1x RJ-45, 5x аудиоразъемов
• Форм-фактор: ATX

Интересный факт

GIGABYTE GA-Z77X-UP5 TH была представлена наравне с тремя другими моделями, иллюстрирующими новую версию фирменной технологии Ultra Durable 5. Среди ее особенностей регуляторы напряжения International Rectifier IR3550 PowlRstage, цифровой PWM-контроллер. дроссели с ферритовым сердечником, рассчитанные на силу тока до 60 А, и еще большее количество меди в слоях заземления и питания. Вот уж на чем можно проверить, насколько стабильна и производительна плата с UD5, так это на топовой GIGABYTE GA-Z77X-UP7 - она имеет аж (!) 32 фазы питания, а значит, обязана выдерживать самые экстремальные нагрузки.

***
