Статьи » Материнские платы » JW-G82UM-PVHD+ (SC) матплата под SAM2+
JW-G82UM-PVHD+ (SC) матплата под SAM2+

Материнская плата JW-G82UM-PVHD+ (SC), SAM2+



1






Компания J&W практически неизвестна нашим (казахстанским) пользователям. Тем не менее, она выпускает современные, конкурентоспособные и вполне доступные комплектующие. Сегодня мы рассмотрим материнскую плату бюджетного класса от этого производителя – JW-G82UM-PVHD+ (SC), предназначенную под процессоры от AMD, в том числе новые трех и четырехядерные Phenom.





1 – Общее – внешний вид, комплектация, характеристики

2 – Работа, BIOS и возможности разгона

3 – Впечатления и выводы





Так как эта матплата имеет формат miniATX, то и коробка у нее соответствующая – маленькая. Оформление её однотипно с другими продуктами этого производителя – там, где в основе лежат чипы от NVIDIA, там везде присутствует их символика традиционных для них цветов – черном и зеленом.



упаковка матплаты JW-G82UM-PVHD+ (SC) JW-G82UM-PVHD+ (SC) коробка

Коробка и комплектация

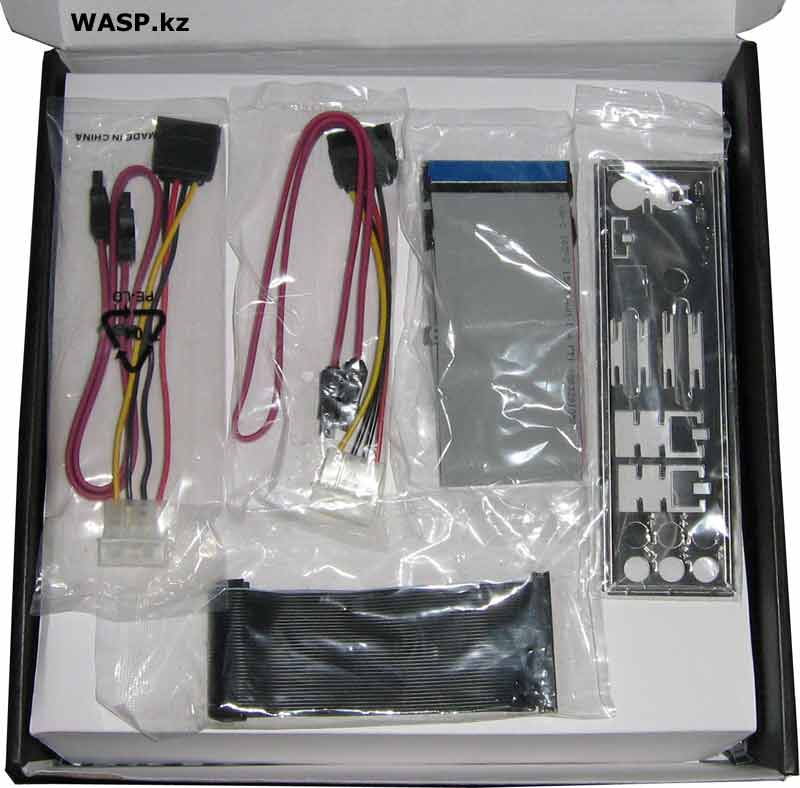

комплектация JW-G82UM-PVHD+ (SC)



Открываем коробку. В комплекте мы находим: 2 SATA кабеля темно-красного цвета и к ним 2 переходника питания; один шлейф IDE-PATA, один шлейф FDD и панель-заглушка I/O. Кроме того, имеется инсталляционный диск, брошюра-мануал и иллюстрированный плакат по установке матплаты.

Как видим комплектация минимальна, впрочем, что еще?

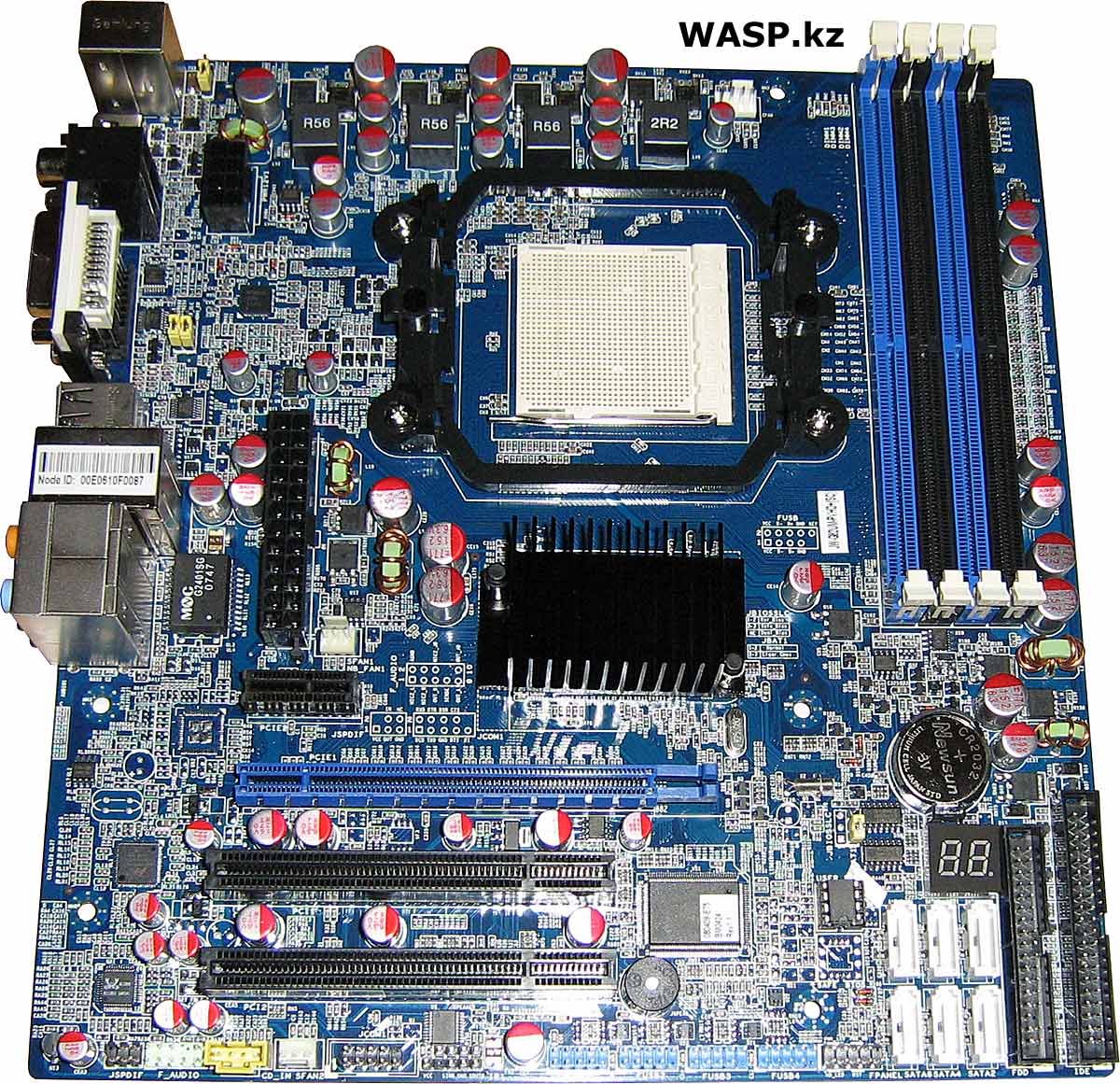

JW-G82UM-PVHD+ (SC) материнская плата

+ Щелкните по рисунку, чтобы увеличить!



Вытаскиваем JW-G82UM-PVHD+ (SC) из серого антистатического пакета и внимательно изучаем. Уже беглый визуальный обзор дает пищу для размышлений. Чипсет всего один – MCP78S – это для NVIDIA уже привычное дело. Он охлаждается небольшим алюминиевым радиатором. Вокруг процессорного разъема достаточно места даже для объемистых кулеров. Все конденсаторы твердотельные – это приятно видеть. На привычном месте находятся четыре слота под оперативную память. Основной разъем питания стандартный 24-пиновый, а вот дополнительный – уже 8-пиновый разъем. Переходника в комплекте нет… Под чипсетом выстроились слоты расширений, всего их четыре: 1 PCI-E x1, 1 PCI-Ex16 (стандарта 2.0), 2 PCI.

Далее, 1 разъем под устройства IDE, и так же один под флоппи-дисковод. Мало? Зато рядом находятся целых шесть разъемов SATA-II. Над SATA-разъемами находится индикатор пост-кодов, с его помощью во время загрузки и при возникновении проблемы можно определить, что именно не работает. Там же можно видеть крохотную «восьмилапчатую» микросхемку BIOSa. Задумано и разведено было место под двойной БИОС, но… увы.



Нижний край матплаты густо утыкан разъемами: разъем для подключения передней панели – кнопок Power и Reset, индикаторов Power Led и HDD Led. Целых четыре USB-разъема! Разъем под внешний инфракрасный датчик IrDA. Один разъем под внешний COM. Далее идет один из трех присутствующих на матплате разъемов под вентилятор. Один разъем для подключения на прямую CD/DVD привода. Разъем для аудиоинтерфейсов передней панели и выход S/PDIF.



На матплате имеется четыре перемычки: очистка настроек CMOS; перемычка включающая/отключающая функцию включения ПК от клавиатуры; две последние перемычки определяют режимы работы RCA (S/PDIF) и видеовыхода HDMI.



JW-G82UM-PVHD+ (SC) разъемы материнской платы+Щелкните по рисунку, чтобы увеличить!



Задняя панель имеет современный набор разъемов: один разъем HDMI, два S/PDIF – вход представлен разъемом типа RCA, выход – оптический. Один VGA разъем – привычный D-sub и цифровой DVI. Четыре разъема USB, один LAN и шесть стандартных аудиоразъема. Да, конечно же, имеются «старые добрые» PS/2 – под мышь и клаву.

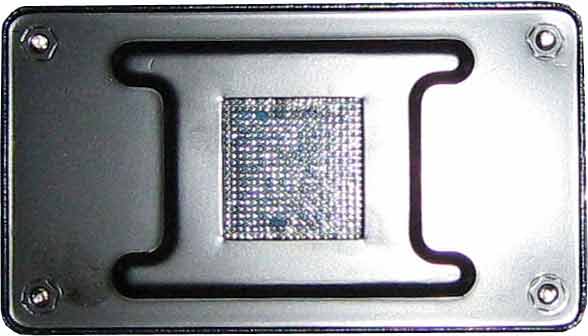

усиление платы JW-G82UM-PVHD+ (SC)



Напоследок посмотрим тыльную сторону JW-G82UM-PVHD+ (SC). Здесь все просто: металлическая пластина жесткости (не дает прогибаться матплате под напором процессорного кулера). Ничего более нет, ну разве что небольшое количество радиодеталей – производители таких моментов стараются избегать.



JW-G82UM-PVHD+ (SC) мануал, драйвера и руководство



И последние моменты. Материнская плата JW-G82UM-PVHD+ (SC) крепится к кейсу 6 винтами, правый край не закреплен. Очень много (относительно) разведенных, но не распаянных мест – значит, мы имеем некий урезанный вариант.



Компакт-диск имеет 618 Мб данных. Среди них драйвера под Windows XP и Windows Vista – под 32 и 64 битные версии. Кроме того, имеются две утилитки для прошивки БИОСа, пакет DirectX 10 и как ни странно CPU-Z 1.44.1… всё.

Мануал – руководство пользователя, несколько упрошено, к тому же оно не всегда соответствует истинному положению вещей. Что хорошо, так это полный расклад всех значений пост-кода, хотя в них разберется далеко не всякий пользователь.

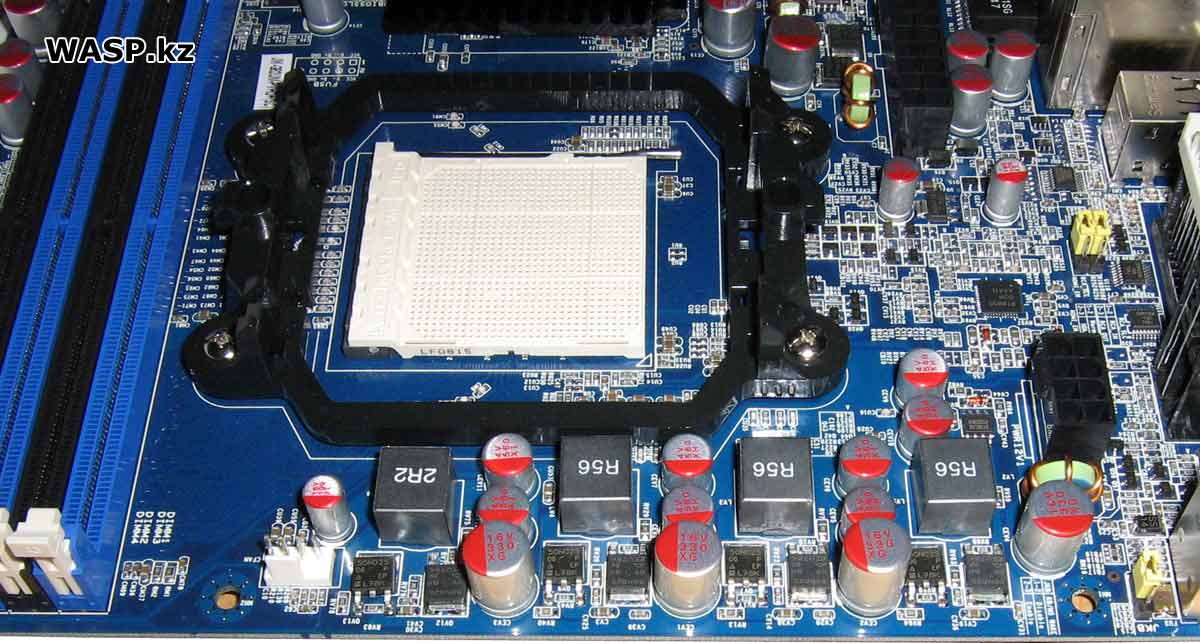

цепи питания CPU JW-G82UM-PVHD+ (SC)

Сокет, цепи питания процессора, а справа - восьмипиновый разъем дополнительного питания (черный)

+ Щелкните по рисунку, чтобы увеличить!





Краткие характеристики JW-G82UM-PVHD+ (SC):



● Поддержка процессоров под сокет AM2+/AM2 – AMD Phenom, Athlon 64 FX, Athlon 64 X2, Athlon 64, Sempron (тепловыделение не должно превышать125W)

● Чипсет NVIDIA MCP78S (с интегрированным видеоядром GeForce 8200 с поддержкой DirectX 10, Hybrid SLI, PureVideo и HD video декодированием)

● Сетевой контроллер Marvell 10/100/1000 Mbps

● Мониторинг системы Winbond W83627EHG

● Аудиокодек Realtek ALC 888 HD Audio

● BIOS 8 Mbit flash ROM, AMI BIOS

● Шина HyperTransport 3.0/1.0, 5200/2000 MT/s (в зависимости от процессора)

● Память 4 слота DDR2 1066/800/667/533 с поддержкой двухканального режима (DDR2 1066 в зависимости от процессора)

● Максимальный объем памяти 8 GB

● SATA-2 3Gb/s с поддержкой RAID 0,1,0+1, 5)

● Разъемы SATA 5/6 поддерживают режим только AHCI/RAID и не поддерживают IDE (эмуляцию)

● Количество «отбираемой» под видеоадаптер оперативной памяти от 32 до 512 Мб

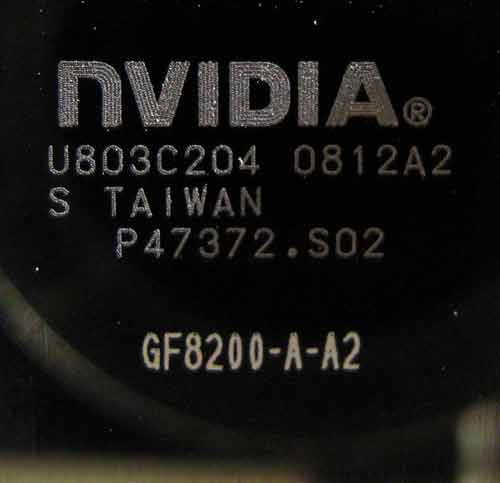

чип NVIDIA GF8200-A-A2

Чипсет NVIDIA MCP78S



ALS 888 и другие микросхемы материнской платы

RT8855 мосфет и индикатор пост-кодов

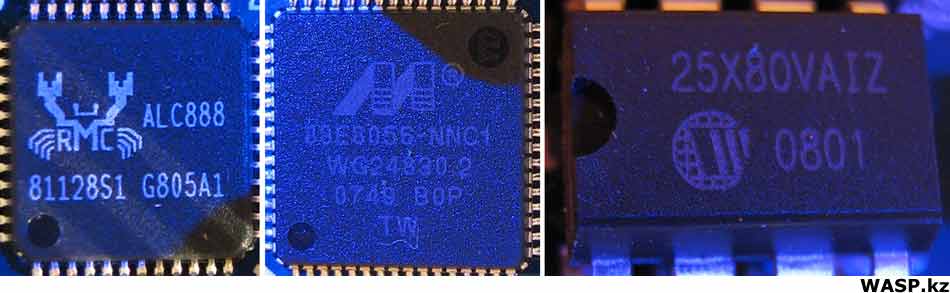

Различные элементы матплаты: аудиокодек ALC88, Marwell  88E8056-NNC1, 25X80VAIZ

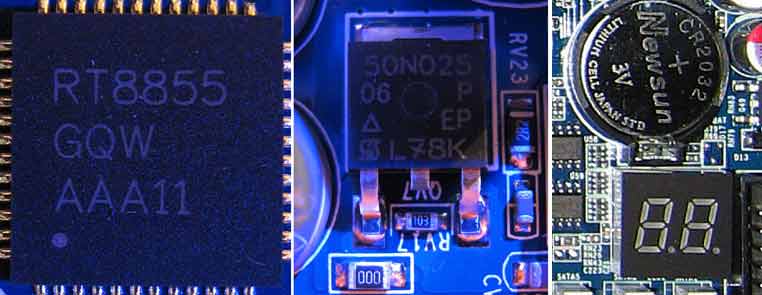

RT8855, мосфет 50N025, индикатор пост-кода и батарейка

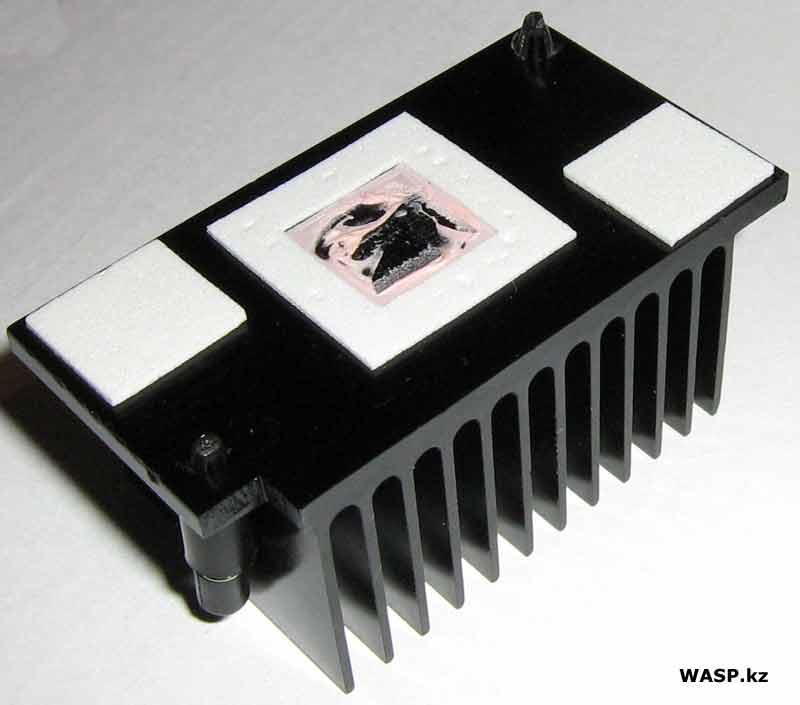

радиатор чипсета JW-G82UM-PVHD+ (SC)

Радиатор на чипсете...





1 – Общее – внешний вид, комплектация, характеристики

2 – Работа, BIOS и возможности разгона

3 – Впечатления и выводы






Благодарю компанию LION Computers - (www .lion. kz - сайт не работает) - за предоставленную на тестирование материнскую плату JW-G82UM-PVHD+ (SC)

Стоимость этой матплаты магазинах LION Computers составляет примерно 100$, с гарантией в 24 месяца.

Тел. 242-13-46, 242-42-78






Михаил Дмитриенко, Алма-Ата, 2008
