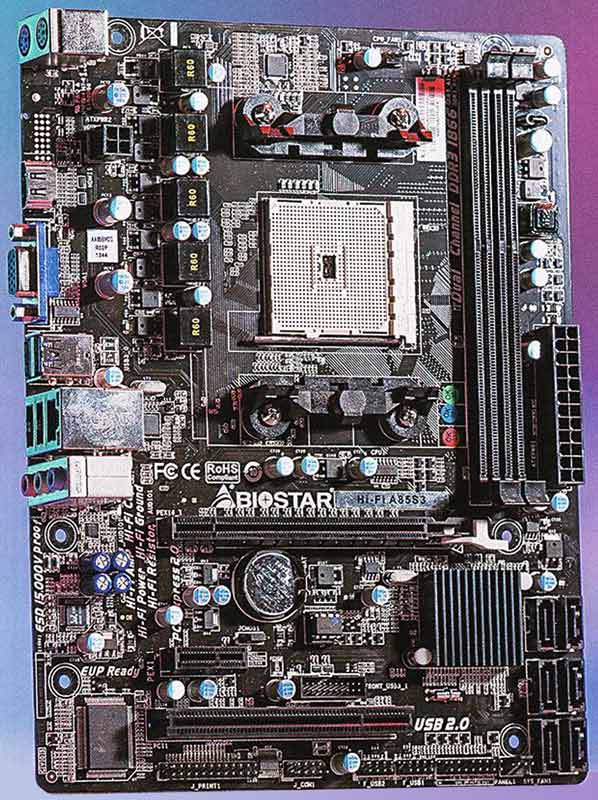

Материнская плата Biostar Hi-Fi A85S3 описание

А теперь давай познакомимся с первой платой BIOSTAR и последней на базе формфактора mATX. Слово Hi-Fi в названии устройства говорите наличии «продвинутой» акустической подсистемы (чего-чего?). В частности, у A85S3 имеется кодек Realtek ALC662 (правда, всего лишь 6-канальный), а также «аудиофильские» конденсаторы.

- Следующей будет матплата Biostar Hi-Fi A85X, можно будет сравнить их...

Система питания процессора состоит из 5-фазного модуля. Вместе с МОП-транзисторами она образует весьма большую цепочку, на охлаждение которой дополнительного радиатора инженеры не выделили. Сама же микросхема чипсета охлаждается крошечным радиатором-гребешком. Надо отметить, что справляется с охлаждением он так себе. Логика прогрелась до 60 градусов Цельсия, а подсистема питания - до 70 градусов Цельсия.

Мы уже рассмотрели несколько схожих mATX-плат. В BIOSTAR Hi-Fi A85S3 используется несколько иная разводка компонентов платы. Так, на текстолите распаян всего один PCI Express х16, один PCI Express x1 и один PCI. При этом «мама» позволяет внедрить еще один слот расширения. Но этого сделано не было. При установке в единственный слот PCI Express х16 видеокарты с габаритным кулером она перекроет защелки DIMM и накроет пару SATA-портов. Разъемы для накопителей в таких случаях обычно распаивают под углом в 90 градусов. Наконец, у BIOSTAR Hi-Fi A85S3 имеется всего два коннектора для подключения каких-либо вентиляторов.

Задняя панель «мамы» - пустошь. В том плане, что из I/O есть по паре USB второго и третьего поколения, а также VGA, HDMI, RJ-45 от гигабитного Ethernet, парочка PS/2, три 3.5-мм джека и все.

Прошивка BIOS не имеет UEFI-оболочки, перед нами классическая консоль с синим фоном (времен мамонтов). При всей бюджетности «фирмвар» оснащен оверклокерскими функциями, расположенными во вкладке Performance. Например, мы можем менять частоту BCLK. Правда, максимум до 128 МГц. Можем менять напряжение питания процессора с шагом 0.00125 В. Можем менять напряжение на памяти, но только в шести режимах: 1.27 В, 1.37 В. 1.46 В. 1.5 В, 1.65 В и 1.75 В. Наконец, несмотря на заявку DDR3-1866 в ТТХ материнской платы, само устройство поддерживает киты стандарта DDR3-2133, делители в наличии.

Плюсы:

• наверное, низкая цена
• компактный форм-фактор

Минусы:

• серьезные огрехи в разводке платы
• низкий разгонный потенциал
• нет поддержки DDR3-2400
• BIOS скуп на настройки
• всего два коннектора для подключения корпусных вентиляторов

Характеристики Biostar Hi-Fi A85S3:

• Память: 2х DIMM, DDR3 1066-1866
• Слоты расширения: 1x PCI Express х16, 1x PCI Express x1, 1x PCI
• Дисковые контроллеры: 6x SATA 3.0
• Сеть: Ethernet 10/100/1000 Мбит/с
• Аудио: 5.1CH, Realtek ALC662
• Разъемы на задней панели: 2х USB 3.0, 2х USB 2.0, 1x VGA, 1x HDMI, 1x RJ-45, 2х PS/2. Зх 3.5-мм jack
• Форм-фактор: mATX

P.S. на лицо мошеннический маркетинг, так как аудиочип Realtek ALC662 ни разу не аудиофильский. Это обычный массовый продукт – интегрированный в матплату звук. Как и якобы «аудиофильские конденсаторы»… это самые обычные алюминиевые электролитические конденсаторы. Аудиофилы предпочитают не полярные пленочные или металло-бумажные (кто предпочитает «теплый ламповый звук» и древности).

***
