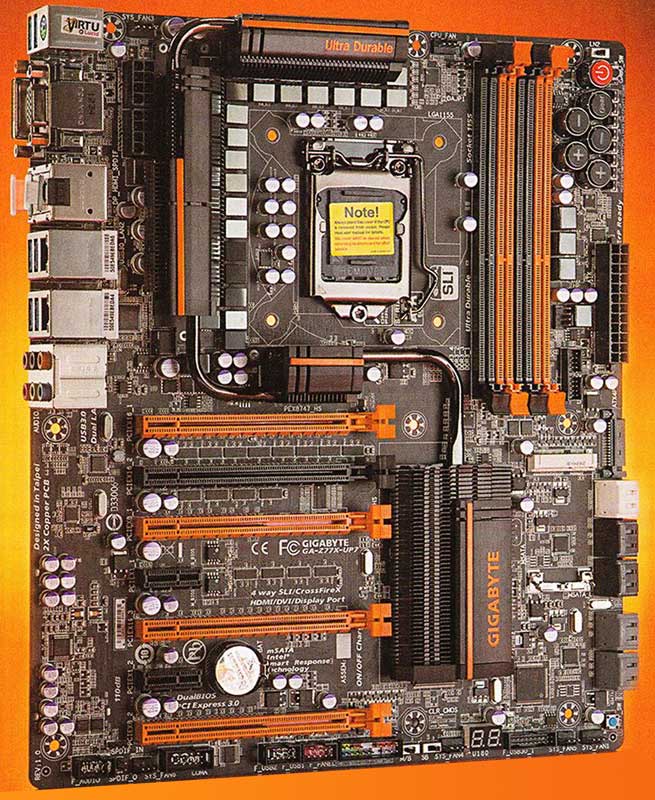

Материнская плата Gigabyte GA-Z77X-UP7 описание

В последнее время топовые оверклокерские материнские платы компания GIGABYTE выполняет в схожей дизайнерской стилистике - с применением оранжевого цвета. Не стала исключением и модель GA-Z77X-UP7.

«Мамка» может похвастать 32-фазной схемой питания процессора! Всего же цепочка имеет 37 фаз: три для HD Graphics и еще две - для модуля VTT. Есть в цепи питания уже хорошо знакомые микросхемы IR3550. Ну а технология Ultra Durable 5 подразумевает удвоенную толщину слоев питания и заземления. За охлаждение IR3550 отвечает цепь радиаторов. Для облегчения процесса разгона в GA-Z77X-UP7 используется целая зона под названием ОС-Touch. Помимо привычных клавиш включения/выключения/ перезагрузки системы и обнуления настроек CMOS данный блок насчитывает кнопки изменения множителя процессора и изменения частоты BCLK. При помощи клавиши Gear меняется кратность изменения частоты шины с 1 МГц до 0.1 МГц. То есть на порядок. Есть тумблер переключения в режим LN2. А также модуль прозвонки основных напряжений щупом мультиметра.

Еще одна оверклокерская фишка - черный порт PCI Express х16. Он напрямую связан с процессором (то есть без посредников в виде PLX-логики) и предназначен для бенчинга одиночных видеокарт. Остальные порты (оранжевого цвета) работают по схеме х16+х16+х8+х8.

И еще одна оверклокерская фича - две микросхемы BIOS. То есть две флешки есть у большинства плат GIGABYTE. Но у GA-Z77X-UP7 конкретно есть переключатели. В итоге ты можешь настроить одну из прошивок под определенные условия и переключаться при необходимости между ними.

В отличие от G1.Sniper 3 эта вот UP7-плата оснащена полноценным BIOS'om. В том плане, что настройки по разгону не урезаны. Есть все необходимые функции. Например, австралиец Team-au сумел разогнать Intel Core i7-3770K до 7010 МГц. Естественно, без применения жидкого азота не обошлось. Для покорения этой высоты оверклокеру пришлось поднять частоту тактового генератора до 111.27 МГц. Нам же, «на воздухе», покорилась отметка в 108.8 МГц.

Достоинства:

• высокий разгонный потенциал
• 32 фазы питания CPU!
• все современные видеовыходы
• беспроводной модуль
• оверклокерские фишки

Недостатки:

• не замечено

Характеристики Gigabyte GA-Z77X-UP7:

• Память: 4х DIMM, DDR3-1066-2400
• Слоты расширения: 5х PCI Express х16. 2х PCI Express x1
• Дисковые контроллеры: 4х SATA II, 6х SATA 3.0, 1x mSATA
• Сеть: 1x Atheros GbE LAN. 10/100/1000 Мбит/с; 1x Intel GbE LAN. 10/100/1000 Мбит/с; IEEE 802.11a/b/g/n, Bluetooth V4.0
• Аудио: 7.1 CH. HDA на основе Realtek ALC898
• Разъемы на задней панели: 6х USB 3.0, 1x D-Sub, 1x DVI. 1x HDMI, 1x DisplayPort, 1x S/PDIF. 2x RJ-45. lx PS/2, 6x 3.5-MM jack
• Форм-фактор: E-ATX

***
