Материнская плата ASUS F2A85-M LE описание

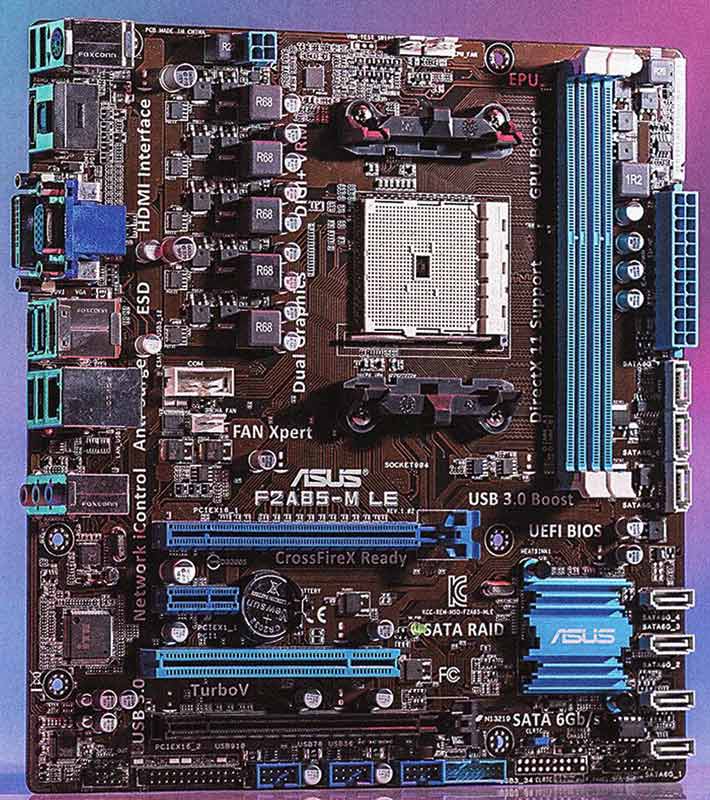

Компания ASUS, как и положено лидеру отрасли, сразу же выпустила несколько матплат для AMD Trinity. Самой производительной, пожалуй, является ASUS F2A85-V PRO. Однако к нам на тест прибыла парочка «mATX-мам»: ASUS F2A85-M LE и ASUS F2A85-M - такие похожие и такие разные. Та, что попроще, маркируется приставкой LE. Устройство имеет всего два слота DIMM. Системы охлаждения у элементов питания не предусмотрено. Пять фаз совместно с МОП-транзисторами неплохо греются. Наш пирометр засек температуру порядка 67 градусов Цельсия. А вот за охлаждение чипсета отвечает крохотный алюминиевый радиатор. Микросхема, в свою очередь, греется до 70 градусов Цельсия.

Разводка слотов расширения для плат ASUS форм-фактора mATX выглядит стандартно. На текстолите распаяно сразу два PEG-порта, которые, впрочем, работают согласно схеме х16+х4. Также хватило места для еще одного PCI Express x1 и одного PCI. С учетом габаритов устройства разводка слотов расширения осуществлена весьма удачно. На наш взгляд, весьма интересно расположены коннекторы SATA. Три из них «прижались» к краешку материнки, в районе слотов DIMM. А еще четыре распаяны рядом с чипсетом. Все расположены перпендикулярно плоскости платы. И если в системе будет использоваться габаритная видеокарта с двухслотовым кулером, то с одним из SATA-портов придется распрощаться.

При относительной простоте ASUS F2A85-M LE BIOS платы имеет ряд оверклокерских функций, расположенных в меню Ai Tweaker. Сразу же примечаем поддержку памяти DDR3-2400 - делители в наличии, а также возможность изменения напряжений основных компонентов процессор, платы и памяти. Разность потенциалов может меняться с шагом 0.00625 В. При этом BIOS платы желтым сообщит о том, когда напряжение вышло из допустимых рамок, фиолетовым сообщит об уже высоких показателях и красным - о критических напряжениях, применять которые не рекомендуется в повседневной жизни.

Как итог, нас очень порадовал разгонный потенциал ASUS F2A85-M LE. С результатом 135 МГц по шине плата заняла второе место в тестировании. Второе после ASUS F2A85-M...

Плюсы:

• хороший разгонный потенциал
• поддержка DDR3-2400

Минусы:

• всего два слота DIMM и три коннектора для подключения вентиляторов
• нет системы охлаждения для подсистемы питания процессора
• сильный нагрев микросхемы чипсета
• спорное расположение SATA-портов

Характеристики ASUS F2A85-M LE:

• Сокет: FM2
• Чипсет: AMD A85X
• Память: 2х DIMM. DDR3-1066-2400
• Слоты расширения: 2х PCI Express х16. 1x PCI Express x1. 1x PCI
• Дисковые контроллеры: 7x SATA 3.0, 1x eSATA
• Сеты Ethernet 10/100/1000 Мбит/с
• Аудио: 7.1CH, HDA, Realtek ALC8S7
• Разъемы на задней панели: 2х USB 3.0, 4х USB 2.0. 1x VGA, 1x DVI. 1x HDMI, 1x DisplayPort, 1x eSATA, 1x S/PDIF, 1x RJ-45, 1x PS/2. Зх 3.5 мм jack
• Форм-фактор: mATX, 244 x 244 мм

***
