Матплата на LGA1155 - ASRock Z77 Extreme11

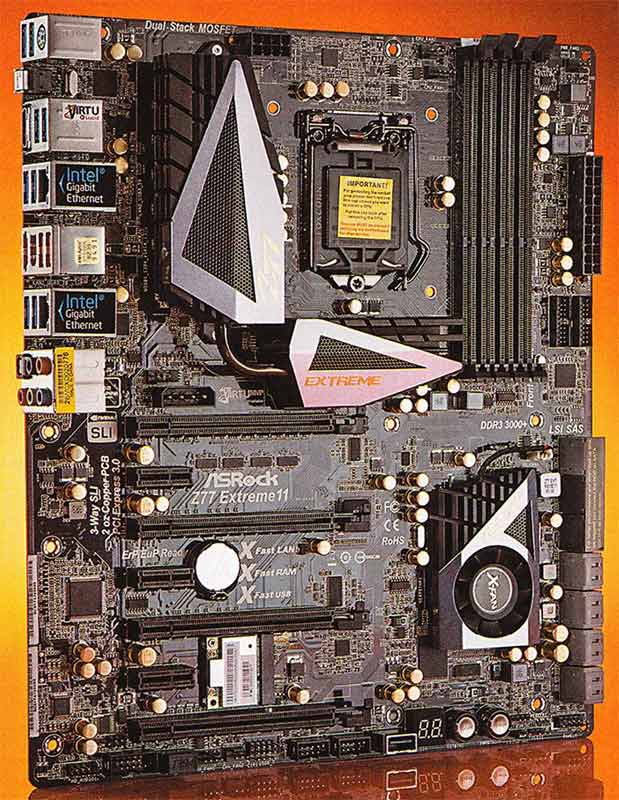

Первая плата сегодня, и сразу может показаться, что топовее «материнки» уже быть не может. Extreme11 среди текстолитовых девайсов ASRock всегда славились своей навороченностью. Не стала исключением «мама» на базе набора логики Z77 Express.

С чего бы начать? Итак, за стабильную работу процессора отвечает цепь питания, состоящая из мосфетов DSM (Dual-Stack MOSFET), которые при небольшом размере корпуса имеют удвоенную площадь кремниевых чипов и 12 фаз питания.

Большую часть пространства платы занимают слоты расширения. ASRock Z77 Extreme11 может похвастать сразу четырьмя PCI Express х16. которые работают в режиме х8+х8+х8+х4. Официально заявлена поддержка 3-Way SLI и 4-Way CrossFireX. PCI на плате нет, зато остальные слоты расширения - PCI Express xl. С учетом поочередного расположения портов их разводка выполнена вполне грамотно.

Самой заметной «фишкой» ASRock Z77 Extremell является поддержка SAS-накопителей: на плате распаяно сразу восемь SAS-портов. И еще два - SATA 3.0. Рассказывать о преимуществах SAS, думаем, смысла нет.

Есть на плате и mini-PCI Express, который, правда, уже занят сетевой картой с поддержкой IEEE802.11 и Bluetooth.

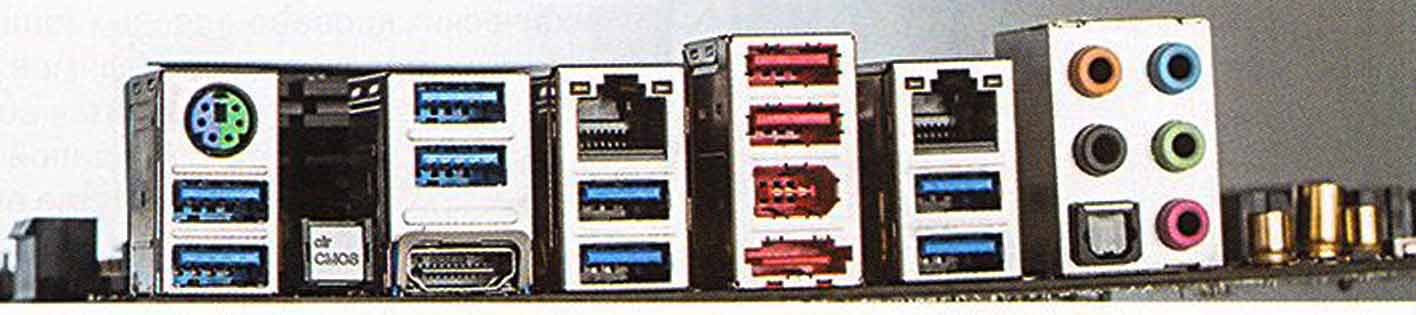

Из примечательного стоит отметить разъемы на задней панели платы. Так, ASRock Z77 Extremell насчитывает сразу (!) восемь портов USB 3.0. Среди видеовыходов места нашлось только HDMI. Нет ни DVI, ни DisplayPort, ни столь популярного в последнее время Thunderbolt.

Поговорим о разгоне. На плате распаяны клавиши включения/выключения и сброса настроек BIOS системы. Сама «фирмвар» имеет достаточное для самостоятельного оверклока количество функций. Есть команда Turbo 30, с помощью которой система автоматически разгоняет «камень» до 4700 МГц. Проверили, работает! Есть функция Load Optimized CPU ОС Settings, при помощи которой можно разогнать центральный процессор до 4800 МГц с шагом 200 МГц. При этом BIOS позволяет сохранить до трех профилей настроек. Мы же спокойно покорили отметку в 5000 МГц и «уперлись» в возможности CPU. Что же до разгона по шине, то стабильно ASRock Z77 Extreme11 заработала на частоте тактового генератора 106.9 МГц.

Плюсы:

• поддержка SAS
• грамотная разводка компонентов
• наличие беспроводного модуля
• аж 8 USB 3.0

Минусы:

• только HDMI
• нет Thunderbolt
• высокая цена

Характеристики ASRock Z77 Extreme11:

• Сокет: LGA 1155
• Чипсет: Intel Z77
• Память: 4х DIMM, DDR3-1066-3000
• Слоты расширения: 4х PCI Express х16, Зх PCI Express x1, 1x mini-PCI Express
• Дисковые контроллеры: 2x SATA 3.0. 8x SAS/SATA 3.0, 1x eSATA
• Сеть: 1x Intel 82579V GbE LAN, 10/100/1000 Мбит/с; 1x Intel 82583V GbE LAN, 10/100/1000 Мбит/с: IEEE802.11a/b/g/n, Bluetooth V4.0
• Аудио: 7.1CH, HDA на основе Realtek ALC898
• Разъемы на задней панели: 8х USB 3.0. 2х USB 2.0. 1x HDMI, 1x IEEE1394, 1х S/PDIF, 1x eSATA, 2х RJ-45,1х PS/2. 5х 3.5-мм jack
• Форм-фактор: E-ATX

***
