Материнская плата Foxconn H67S под LGA1155

Материнская плата FOXCONN H67S на базе чипсета Н6Х Express, а они все еще популярны и имеют очень приятную стоимость. Н67 Express - данный набор логики достаточно кардинально отличается оттого же Z68 Express. Хотя бы потому, что с этим мостом полностью пресекается какой-либо вид разгона. Так что от К-процессоров элементарно нет толка. Урезаны не только множители CPU, но и делители памяти. В систему можно установить только ОЗУ с эффективной частотой до 1600 МГц. Что касается FOXCONN H67S, то плата поддерживает до 16 Гбайт ОЗУ. Наконец, встроенный контроллер PCI Express не может делить линии пополам и по схеме х8+х4+х4.

Сам же южный мост, если сравнивать его cZ68 Express, поддерживает до 14 портов USB 2.0 и имеет шесть слотов SATA II.

Тем не менее, на текстолите FOXCONN H67S распаяно сразу два разъема SATA 3.0. И еще один SATA II. Спасибо стороннему контроллеру. Но общего числа портов, на наш взгляд, все равно маловато. Правда, на I/O-панели мы отыскали еще один eSATA.

А вот чего не предусмотрено в FOXCONN H67S, так это USB 3.0. Понятное дело, что чипсет не поддерживает данную шину, однако интеграция сторонних контроллеров уже давно является нормой.

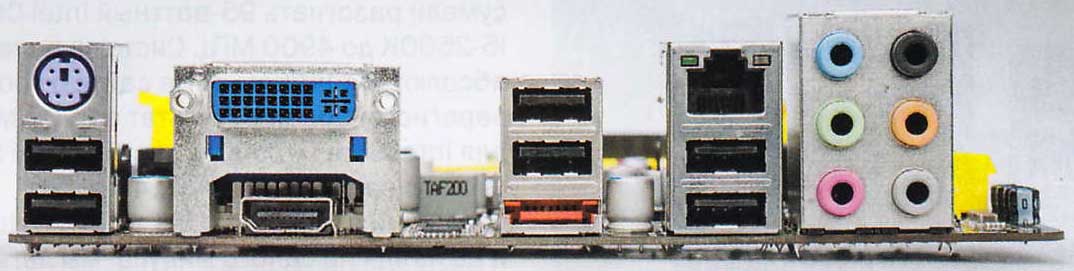

Не имеет задняя панель и S/PDIF (однако подключение есть на самой плате). Вот и получается, что I/O-блок FOXCONN H67S может похвастать шестью USB 2.0, одним eSATA, RJ-45, а также парочкой видеовыходов в лице DVI и HDMI.

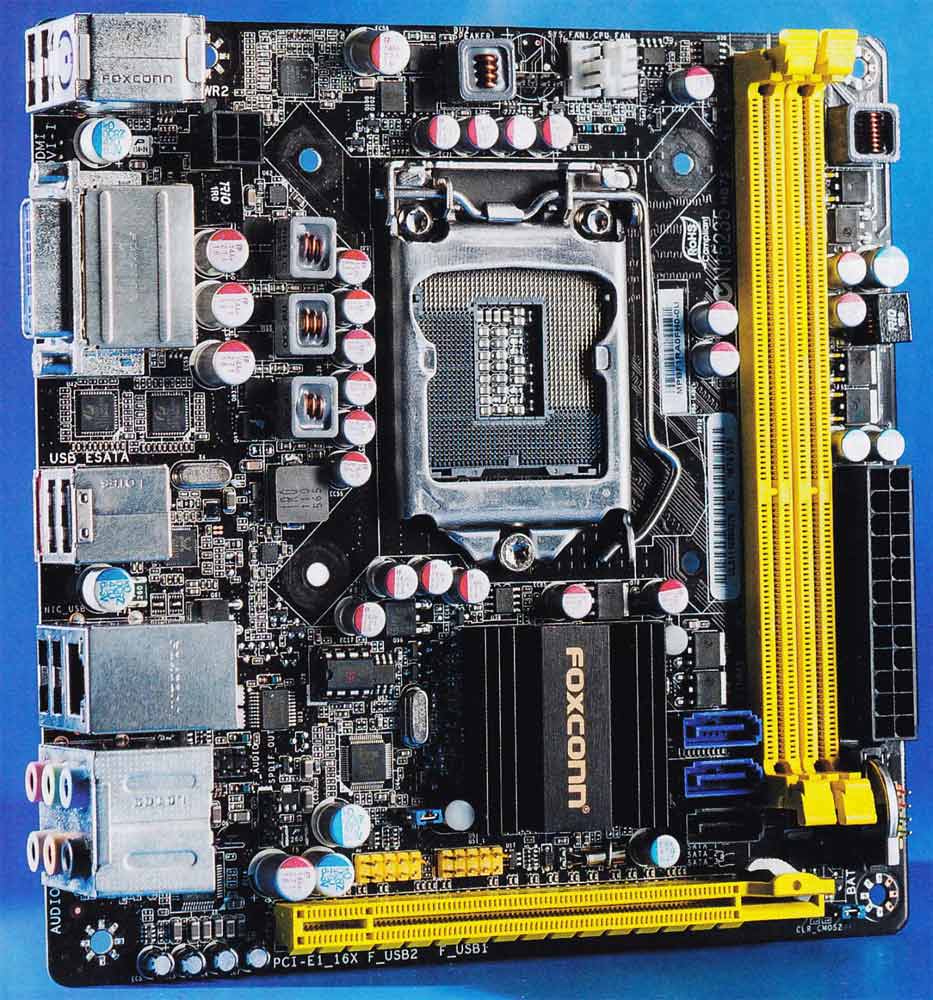

А вот к чему нельзя придраться, так это к разводке компонентов. Инженеры решили разместить гнездо LGA1155 подальше от PCI Express. В итоге даже такие кулеры, как Noctua NH-D14 и Thermalright True Spirit 140, не накроют единственный PEG. А вот слоты DIMM - даже очень, но с FOXCONN H67S в любом случае будут использоваться стандартные низкопрофильные плашки DDR3-1333/1600.

В сухом остатке у FOXCONN получилась весьма неплохая материнская плата. Причем за очень демократичную цену. С неба звезд не хватает, однако для создания офисной машинки или файлового сервера H67S хватит вполне.

Плюсы:

• низкая стоимость
• хорошая разводка компонентов
• есть СОМ-порт

Минусы:

• мало SATA
• нет DisplayPort
• нет USB 3.0
• нет S/PDIF на 1/0-панели
• нет беспроводного модуля
• нет пульта управления

Характеристики Foxconn H67S:

• Чипсет: Н67 Express
• Сокет: LGA1155
• Память: 2х DIMM. DDR3-1066-1333
• Слоты расширения: 1x PCI Express х16
• Дисковые контроллеры: 1x SATA II, 2х SATA 3.0, 1x eSATA
• Сеть: Ethernet 10/100/1000 Мбит/с
• Звук: 7.1СН. HDA
• Разъемы на задней панели: 6х USB 2.0, 1x DVI, 1x HDMI, 1x eSATA, 1x RJ-45,1х PS/2, 6х 3.5-мм Jack
• Форм-фактор: Mini-ITX

***
