Материнская плата Gigabyte GA-A75N-USB3

Так получилось, что на базе сокета FM1 к нам приехали только материнки с А75-логикой. Извиняемся за тавтологию, но это логично! Ведь чипсет самый что ни на есть мультимедийный. Вот и GIGABYTE GA-A75N- USB3 без каких-либо сторонних контроллеров может похвастать сразу четырьмя USB 3.0 и таким же числом SATA 3.0.

Есть и очень важный для любого НТРС оптический S/PDIF. Отмечаем, что среди видеовыходов есть только «цифра» - DVI и HDMI. Аналогового VGA не предусмотрено, как не предусмотрено и DisplayPort с Thunderbolt. Нет и беспроводного модуля с поддержкой Wi-Fi и Bluetooth. Однако тайваньская компания запустила ряд mini-ITX материнских плате приставкой Wi-Fi. Пока анонсированы модель GIGABYTE GA-H77N-WIFI и GIGABYTE GA-Z77N-WIFI, но наверняка дело дойдет и до платформы AMD, причем как для сокета FM1, так и для FM2.

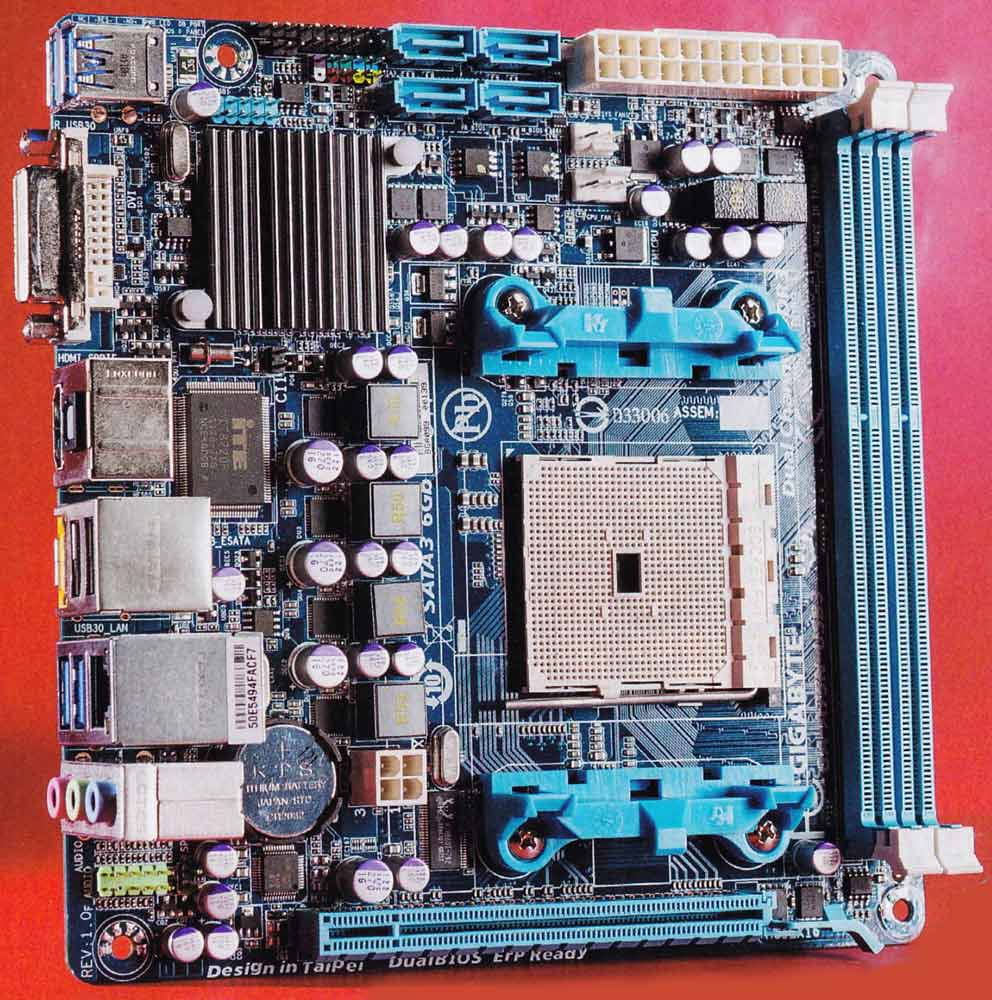

Но вернемся к GIGABYTE GA-A75N- USB3. Если у конкурентов сокет расположен горизонтально, то у героини сегодняшнего тестирования - стандартно, то есть вертикально. А потому большой CPU-кулер не накроет единственный слот расширения. А вот гигантский (например, Thermalright Archon) - сможет! Но вряд ли кто-то будет задействовать такую СО вместе с Mini-ITX платой. В любом случае к GIGABYTE GA-A75N-USB3 можно, например, приобрести AMD Athlon II Х4 без встроенной графики под FM1 и дискретную видеокарту. SATA-порты привычно распаяны диаметрально противоположно PCI Express х16. Так что разводка компонентов выполнена весьма и весьма удачно.

GIGABYTE GA-A75N-USB3 - единственная плата в тесте, лишенная UEFI-оболочки. Тем не менее, это не помешало нам разогнать «маму» по шине до 146 МГц. Плата располагает всеми необходимыми оверклокерскими фичами. Расположены они по традиции в подменю M.I.T. Отметим, что 146 МГц - хороший результат, особенно с учетом того, какой форм-фактор используется и сколько элементов питания у устройства. А это значит, что на базе GIGABYTE GA-A75N-USB3 вполне возможно собрать не только НТРС, но и полноценный игровой ПК.

Плюсы:

• многоSATA
• много USB 3.0
• хороший разгонный потенциал

Минусы:

• нет DisplayPort
• нет пульта управления
• нет беспроводного модуля

Характеристики Gigabyte GA-A75N-USB3:

• Чипсет: А75
• Сокет: FM1
• Память: 2х DIMM, DDR3-1066-2000
• Слоты расширения: 1x PCI Express Х16
• Дисковые контроллеры: 4х SAM 3.0, 1x eSATA
• Сеть: Ethernet 10/100/1000 Мбит/с
• Звук: 7.1 CH, HDA

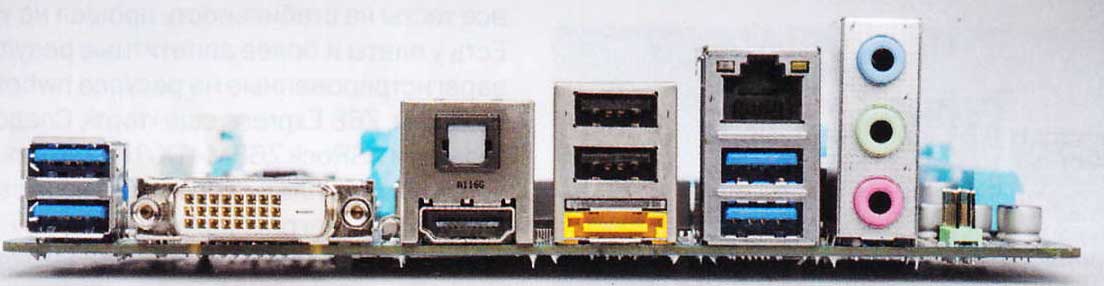

• Разъемы на задней панели: 4х USB 3.0, 2х USB 2.0, 1x DVI. 1x HDMI, 1x eSATA, 1х S/PDIF, 1x RJ-45, Зх 3.5-мм jack

***
