Обзор ASRock Vision 3D 252B-8G7554/B мини-ПК

Обзор интересного мини-ПК, которому почти 13 лет, но он не утратил своей актуальности. А некоторый апгрейд вернул ему привлекательность. Он работает как HTPS, как обычный компьютер, он шутя тянет такие игры как первые три S.T.A.L.K.E.R. и Far Cry 2, StarCraft II, Crysis 2… чуть хуже тянет The Elder Scrolls V: Skyrim, Battlefield 3, GTA до V – надо снижать настройки.

Компания ASRock чаще мелькает в тестах материнских плат. Но этот неттоп произвел впечатление на всех. По результатам тестов он практически вдвое превзошел всех своих конкурентов, но начнем с внешнего осмотра.

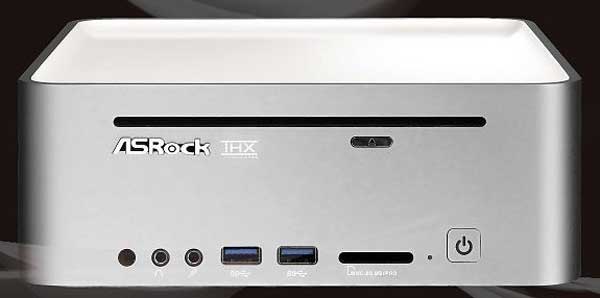

Приятный корпус правильной формы прилично весит и займет место на столе - монтаж на задней части дисплея не для него. Собственно, поэтому в комплекте нет креплений или ножек для установки устройства вертикально. Зато в комплект поставки включен пульт ДУ. На передней панели расположились отверстия кард-ридера и щелевого DVD- привода, что является редкостью в неттопах. ИК-приемники расположены как спереди, так и сзади, для лучшего приема сигнала. Что касается портов расширения USB, то мы насчитали их 8 штук, по 4 каждой ревизии: USB 2.0 и USB 3.0, причем два порта USB 3.0 выведены на переднюю панель.

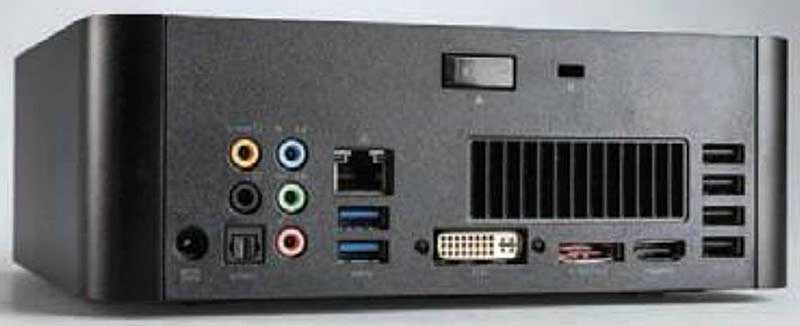

Сзади имеются порты DVI, HDMI, Ethernet, eSATA и окно системы охлаждения. Кстати, пожалуй, это единственная модель, которая обладает многоканальным аналоговым аудиовыходом для подключения акустики. Встроенный модуль Wi-Fi оснащен внутренней антенной. А теперь открываем секрет такого успеха во всех бенчмарках: процессор Intel Core i5-2520M, 8 Гбайт DDR3-1333 и NVIDIA GeForce GT 540M с гигабайтом видеопамяти не оставят никому шанса. Это действительно полноценный компьютер, на котором можно неплохо поиграть, при этом он размещен в крайне компактном корпусе. Поэтому и можно будет слышать вой системы охлаждения в играх, а в стрессовом тесте графики FurMark программа вылетала с ошибкой перегрева видеочипа.

Достоинства:

• отличный дизайн
• высокая производительность
• большое количество разных интерфейсов

Недостатки:

• высокая цена
• перегрев видеоадаптера
• невозможность крепления на монитор

Характеристики ASRock Vision 3D 252B-8G7554/B:

• Чипсет Intel HM65 Express (мобильный)
• Процессор: Intel Core i5-2520M, 2.7 ГГц (Sandy Bridge)
• ОЗУ: 8 Гбайт, DDR3-1333
• Видеоадаптер: nVIDIA GeForce GT 540М (1024 Мбайт GDDR3)
• Аудио: 7.1-канальный HD-аудиокодек
• HDD: 750 Гбайт
• Интерфейсы: 4х USB 2.0, 4х USB 3.0, 1х DVI, lx HDMI, lx Ethernet, lx eSATA, аудиовыходы, ИК-приемник, пульт ДУ, кард-ридер, оптический привод
• Габариты: 200х200х70 мм

Экспертное дополнение - апгрейд ASRock Vision 3D 252B-8G7554/B

Этот мини-ПК по-прежнему актуален и хорош в работе, особенно в организации домашнего кинотеатра, или как источник в проектору вообще. В последних версиях повысилась версия «синеньких» разъемов – теперь это USB3.1 Gen1. Новый чипсет…

Апгрейд. Здесь можно заменить процессор на Core i7-2720QM, но… Мгновенно появится проблема с охлаждением. TDP 45 Вт – в то время как «родной» CPU имел тепловыделение 35 Вт. А если поставить Core i7-2620M или 2640M, с приемлемым TDP в 35W, прирост производительности будет небольшим.

Как вариант, можно убрать оптический привод – он сейчас ни к чему, и вместо него поставить другую систему охлаждения – полноценный процессорный кулер. Но здесь потребуется переделка и корпуса мини-ПК, можно вырезать сверху отверстие, для притока холодного воздуха, а также добавить отверстий для его выброса. Это для человека с нормальными руками не проблема.

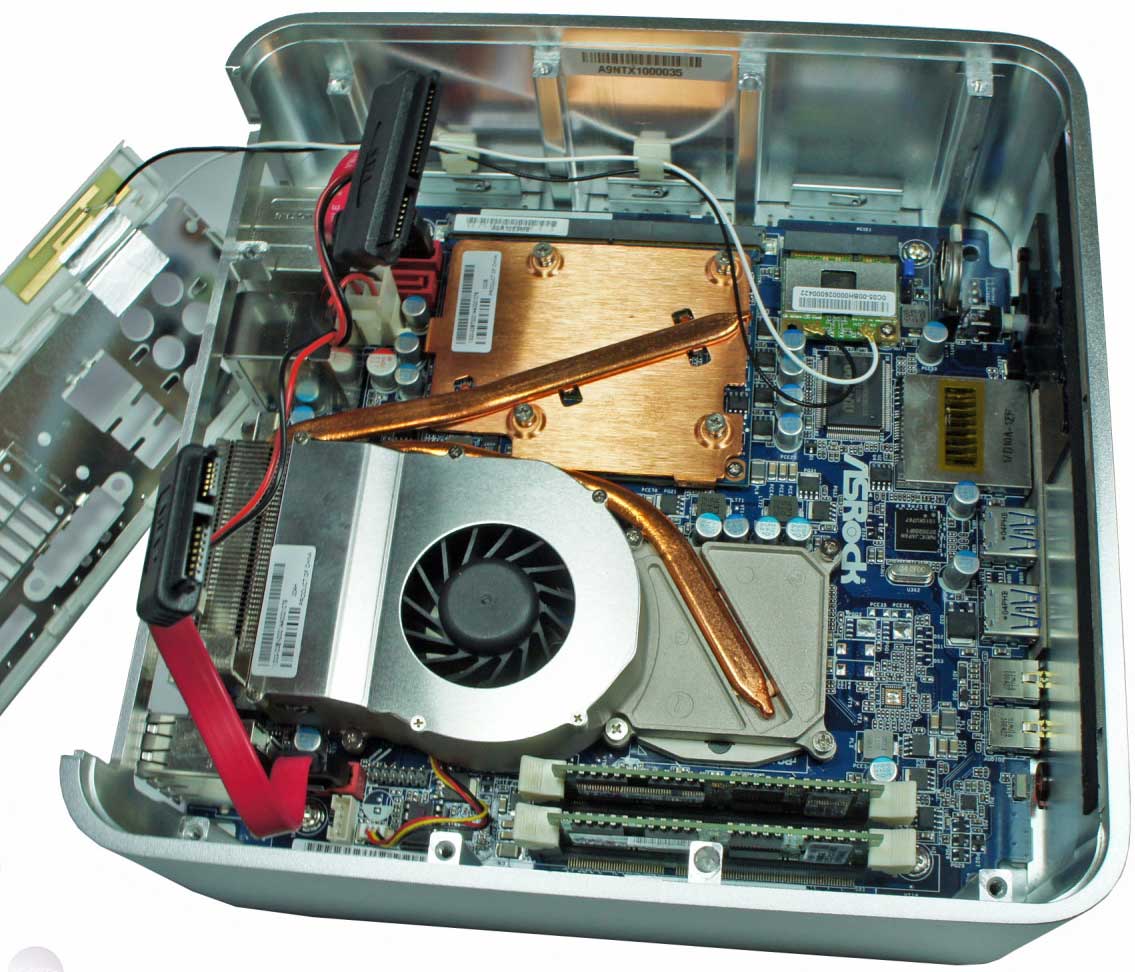

Но тут есть еще один момент – охлаждение GPU видеоадаптера. В штатном варианте он и процессор через тепловые трубки охлаждаются одной турбиной… Придется и на него ставить свой кулер. Одним словом – много возни… Тем более сразу возникнет проблема – куда примостить жесткий диск…

Замена ОЗУ. Поддерживается ноутбучная память SO-DIMM DDR3 с частотами 1600/1333/1066 МГц, объем – 16 Гб. Два модуля по 8 Гб будет в самый раз.

Замена HDD на SSD SATA III.

Я этот мини-ПК так модернизировал:

ОЗУ – сперва поставил 16 Гб самой быстрой памяти – 2 модуля.

Затем поставил процессор Core i7-2720QM (куплен на Алиэкспрессе за смешные деньги) и получил колоссальный прирост быстродействия на ~80%. В то время как Core i7-2640M даст всего 10-12%...

Встроенная система охлаждения справлялась, пока не запускались тяжелые приложения, например – игры (хозяин большой любитель первых трех S.T.A.L.K.E.R-ов)... Было ясно, что наблюдаем перегрев.

Сперва была простая идея – сделать по бокам круглые отверстия и поставить в них пару вентиляторов – один нагнетать, другой вытягивать. Но тут выяснилось, что оптический привод уже работает плохо, да и нет в нем нужды. А у меня завалялся неплохой тонкий вентилятор диаметром 140 мм.

Поэтому была убрана стальная монтажная пластина вместе с оптическим приводом, старый HDD оставлен под нужды хранения файлов, а вместо DVD был поставлен SSD на 256 Гб, и на него была установлена ОС Windows 10 64 бит.

HDD был поставлен вертикально на бок, чуть под наклоном. Был убран корпус SSD, так как он занимал много места, на всякий случай завернул в фольгированную пленку – экран. Его тоже к боковой стенке неттопа вертикально на двусторонний скотч прилепил. В верхней крышке вырезал круглое отверстие и поставил большой вентилятор – на вдув. Этот вентилятор имеет небольшие обороты, за счет размера лопастей прокачивает большие объемы воздуха, он практически бесшумный. Сверху закрыл решеткой типа гриль. Пришлось так же сделать вырезы по бокам – для выхода воздуха. Их тоже закрыл декоративными решетками.

Дополнительно были куплены медные (или латунные) небольшие радиаторы (вот такого типа) и приклеены с помощью термоклея – причем этот клей наносился только по углам, а по центру термопаста. Потом эти радиаторы были размещены на платинах, которые закрывают CPU и GPU.
Тепловой режим мгновенно пришел в норму. Мини-ПК прибавил в высоте чуть более 15 мм, но зато обрел реально новую жизнь. Он работает и по сей день (апрель 2026 г.) весьма успешно, как полноценный компьютер. К сожалению видеочип распаян на матплате и с этим ничего не поделаешь…

Еще можно заменить модуль Wi-Fi – он вставляется в разъем Mini PCIe, нужно просто брать по размеру, например - Intel 7260HMW, который работает на 5 ГГц – Wi-Fi 5 (802.11ac), и имеет к тому же встроенный Bluetooth 4.0 – это хорошее дополнение апгрейда! Просто отсоединяем антенну, убираем старый модуль, ставим новый модуль, подключаем антенну, включаем ПК и ставим драйвера – готово!

Апгрейд обошелся в сравнительно мизерную сумму: CPU - $17, за $15 были куплены два модуля ОЗУ, SSD уже был у хозяина… а общий итог впечатляет.

***
