ЖК-панель HSD190ME13-D10 - обзор и разборка

Сегодня у нас на обзоре с последующей разборкой ЖК-матрица от известного производителя HannStar, модель HSD190ME13-D10, 19-дюймовая по диагонали. Эта матрица используется в мониторах и телевизорах.

+ Щелкайте по фото, чтобы увеличить!

Надо сразу предупредить, что некоторые фотографии не получились, так что их тут нет...

Внешний обзор

Лицевая сторона - вот эта фотография как раз у меня и не получилась... но здесь ничего интересного как бы и нет.

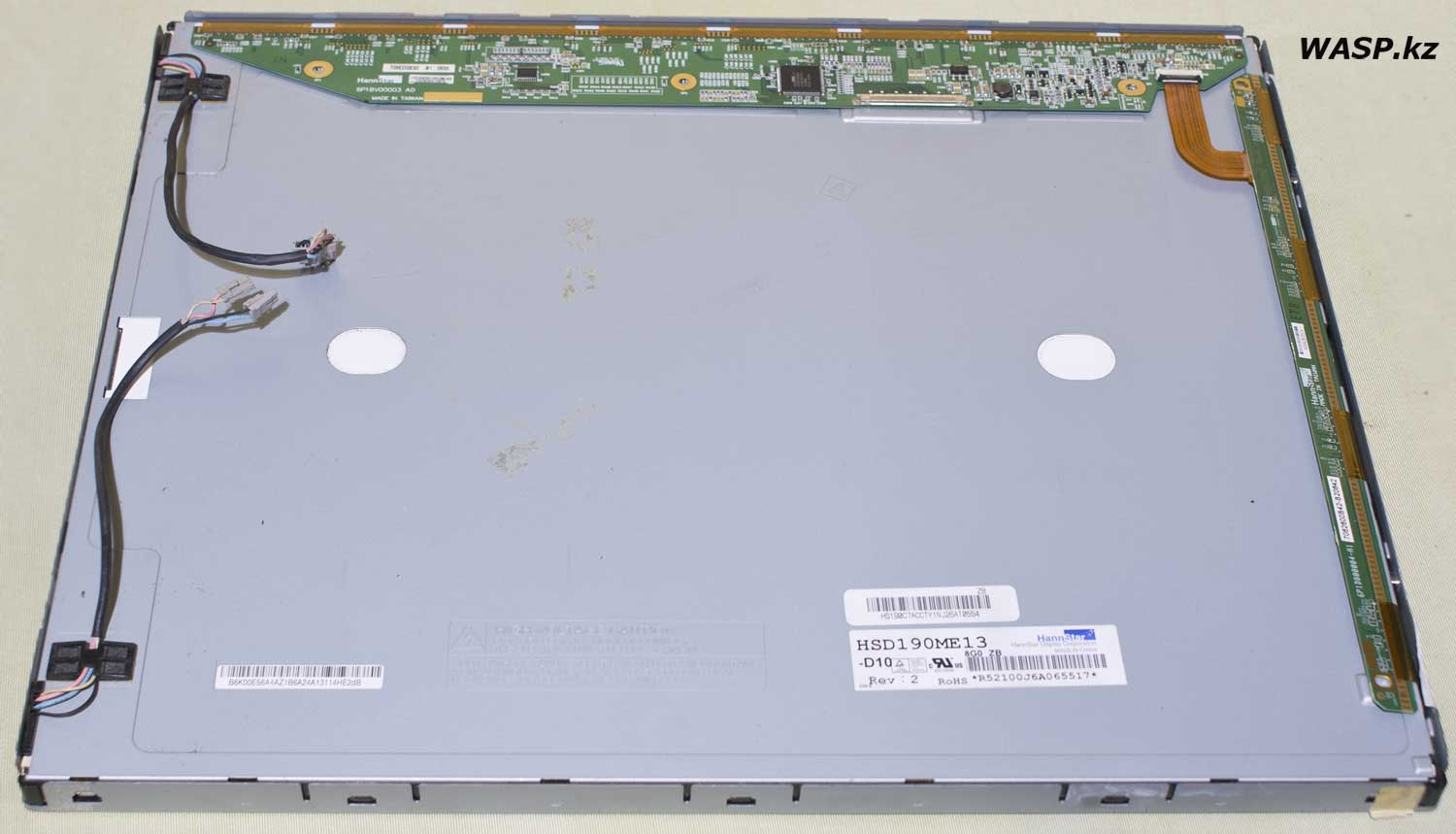

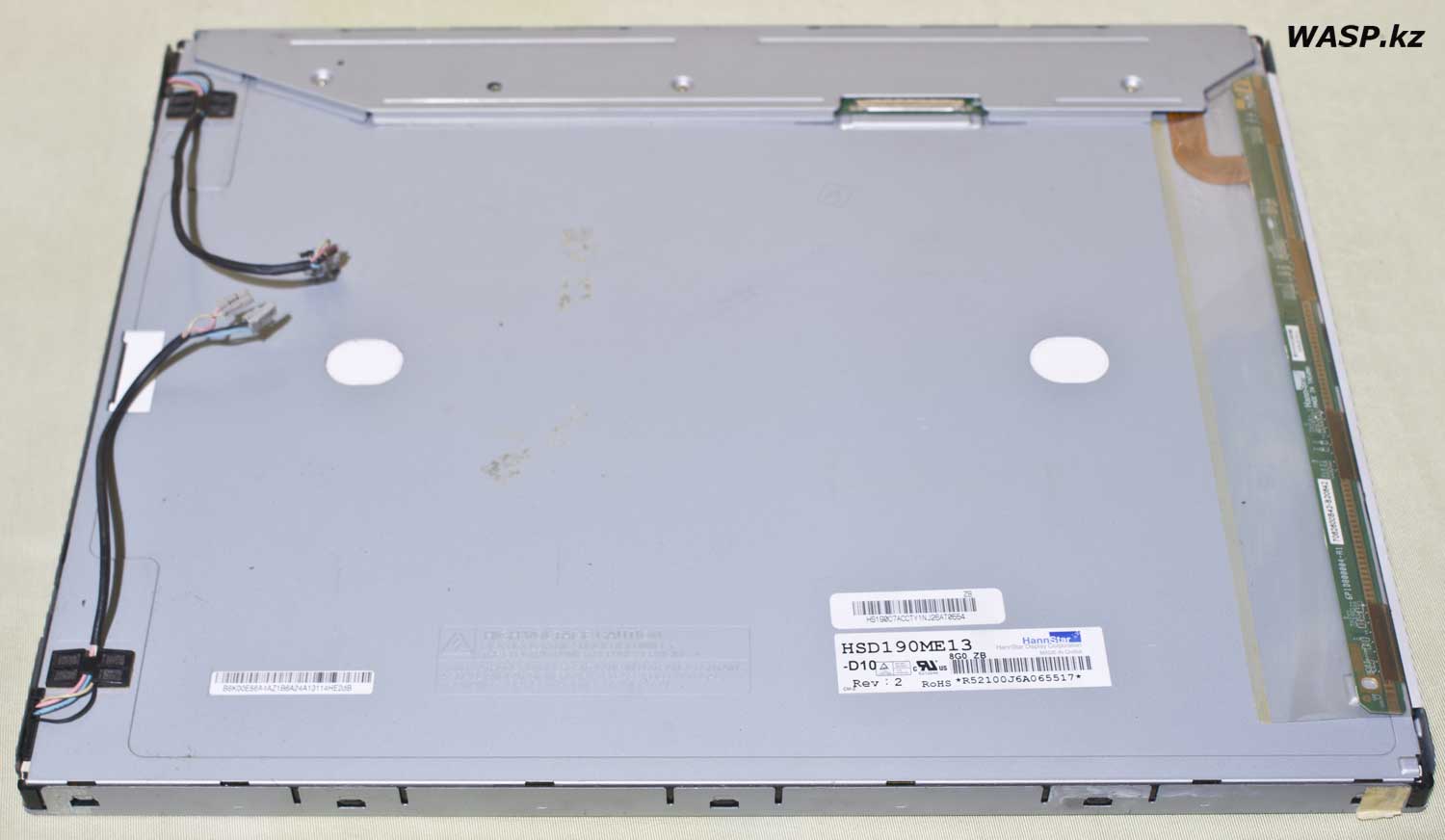

Переходим сразу к тыльной стороне. Большой металлический корпус. Слева выходят провода с разъемами - на лампы подсветки, сверху и снизу по две лампы идут. В верхней части стальная пластина - крышка, она закрывает основную плату электроники, в ней вырез с разъемом. Справа небольшая плата.

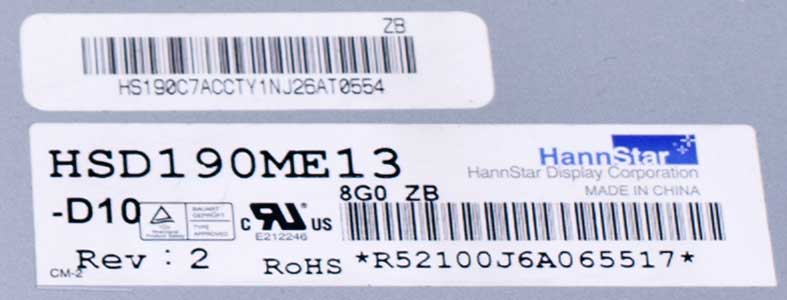

Наклейка - этикетка изделия. На ней логотип HannStar название модели HSD190ME13-D10 Rev:2. Сделано в Китае.

Интересно, на этой стальной пластине нет ни одного элемента, для крепления прочей электроники монитора - контроллера, блока питания и инвертора, экрана для них...

Разборка HannStar HSD190ME13-D10

Здесь все типично и стандартно. Сперва убираем металлический экран, который закрывает основную плату электроники, затем убираем все липучки и скотч - освобождаем эти платы.

Переворачиваем панель. И убираем с лицевой стороны рамку, которая окаймляет экран.

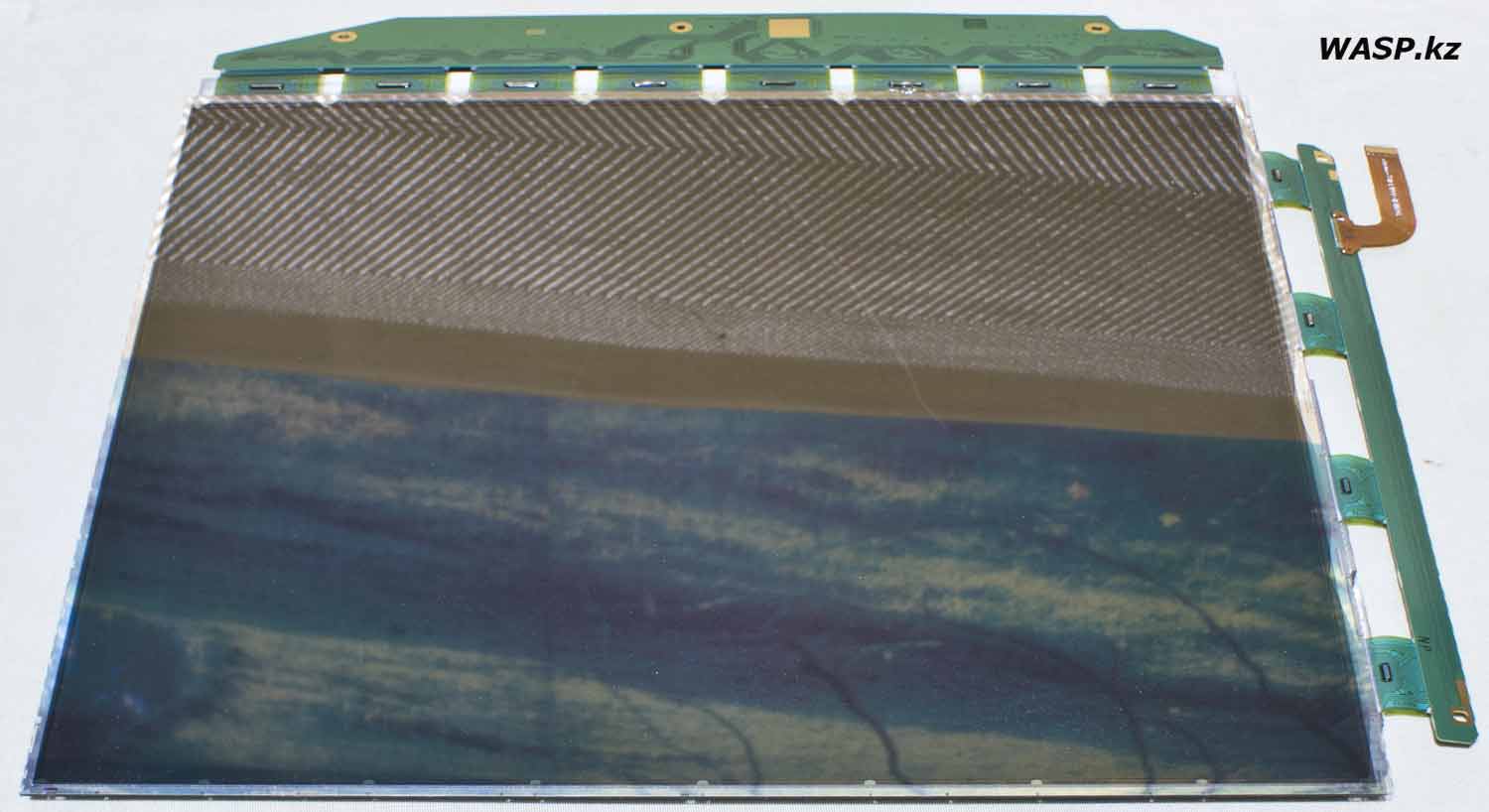

Далее аккуратно извлекаем саму ЖК-матрицу с платами. Вот такая она...

Затем извлекаем поляризационные фильтры - вот такие пластины... с ними вместе и светорассеивающий лист оргстекла - он тоже на фото не получился...

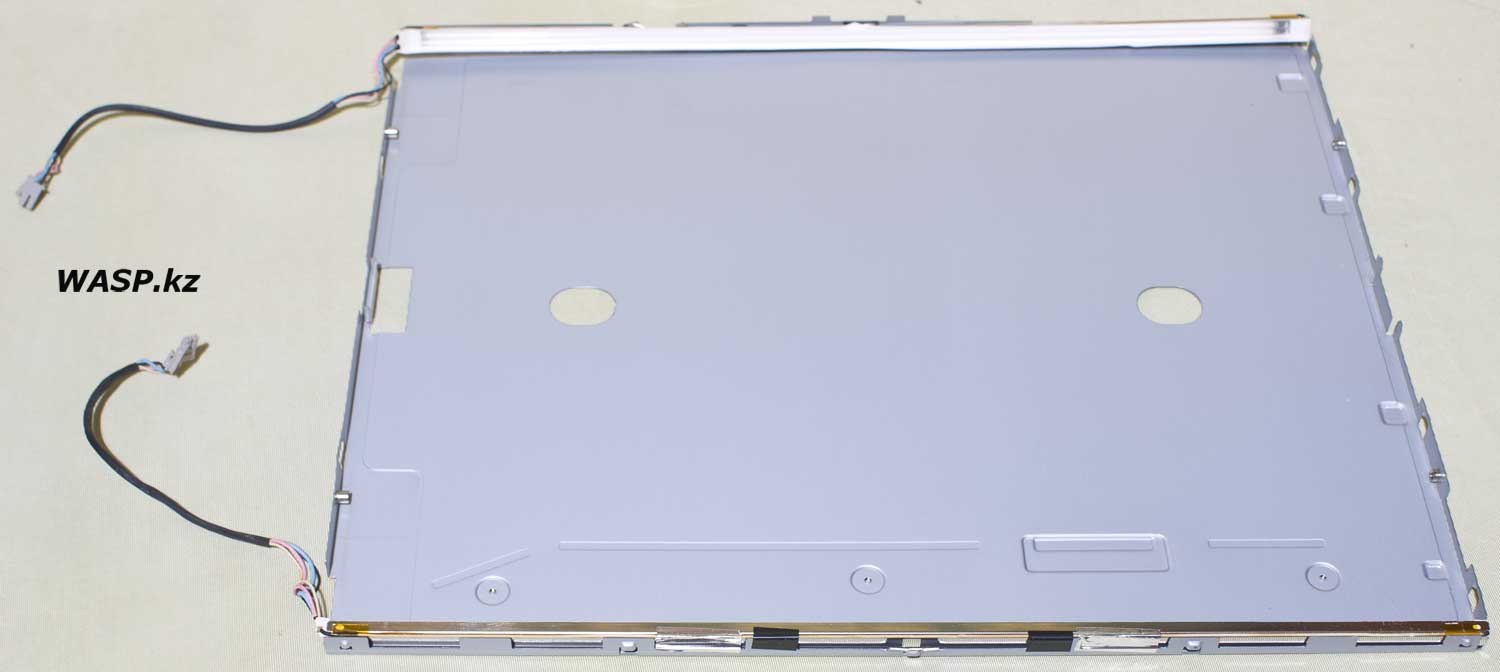

Вот что остается в металлическом корпусе - подсветка.

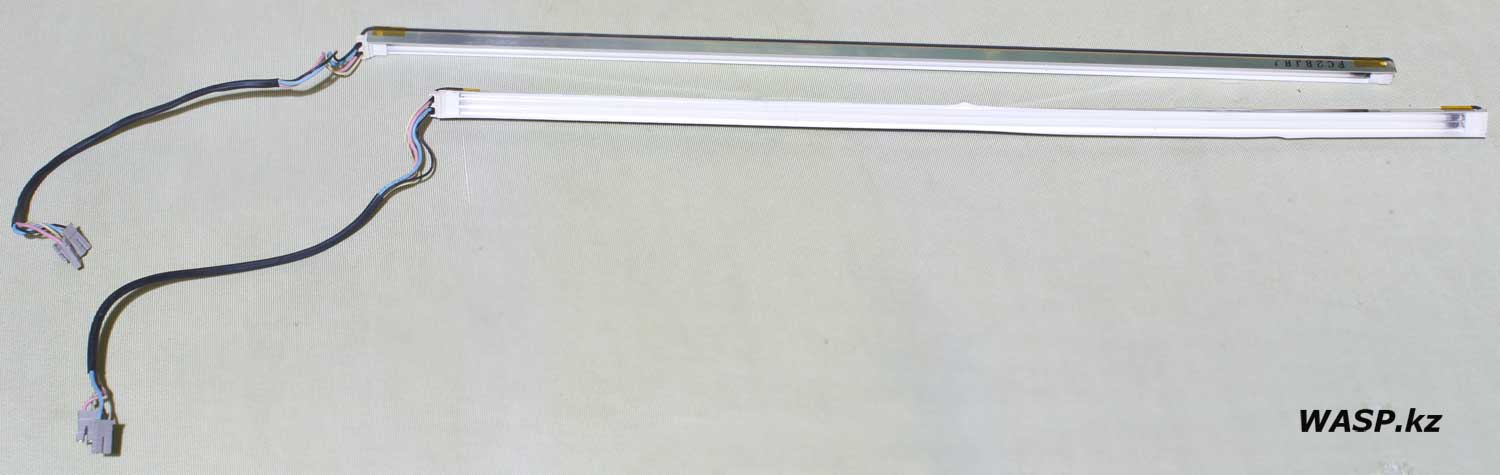

Извлекаем и её... На этом разборка данной ЖК-панели закончена.

Платы электроники скалера

Но мы внимательно и ближе ознакомимся с этими двумя платами.

HannStar 6P18V00003 A0 705E200C92-B1 0639 KEN639A13B75 - вот такие маркировки на основной плате электроники жк-панели. На плате есть SMD элементы, а часть мест разведена, но не распаяны... На плате разведен и блок питания, он работает под управлением ШИМ-контроллера, который промаркирован как BARAA G6BZF.

Плата основана на микросхеме управления HannStar 6036A00A05 KZ4E099123 - T-CON/Scaler

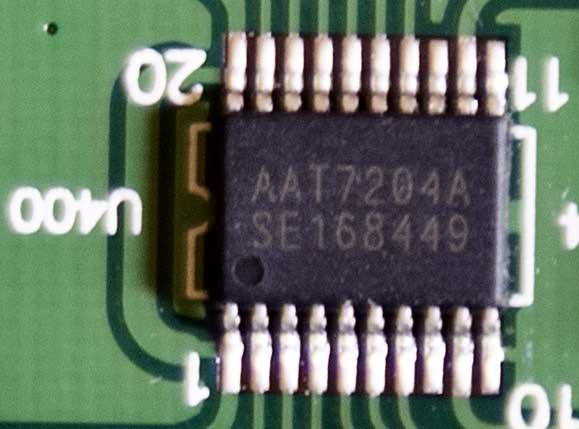

Еще одна микросхема с маркировкой AAT7204A SE168449

Обратная сторона этой платы - пусто.

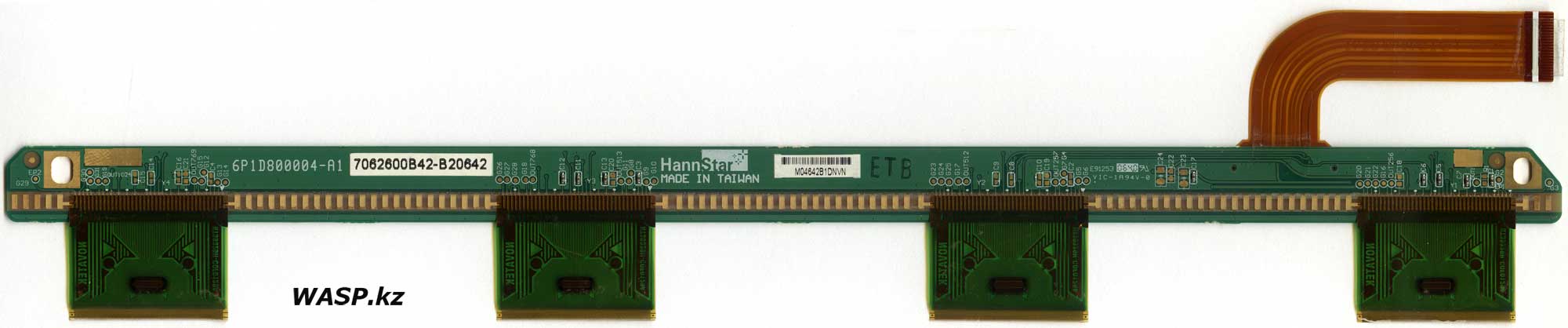

Вторая плата имеет маркировки: 6P1D800004-A1 и 7062600B42-B20642 и M04642B1DNVN и UL-код E91253... тут совсем немного SMD-элементов и еще больше не распаянных мест...

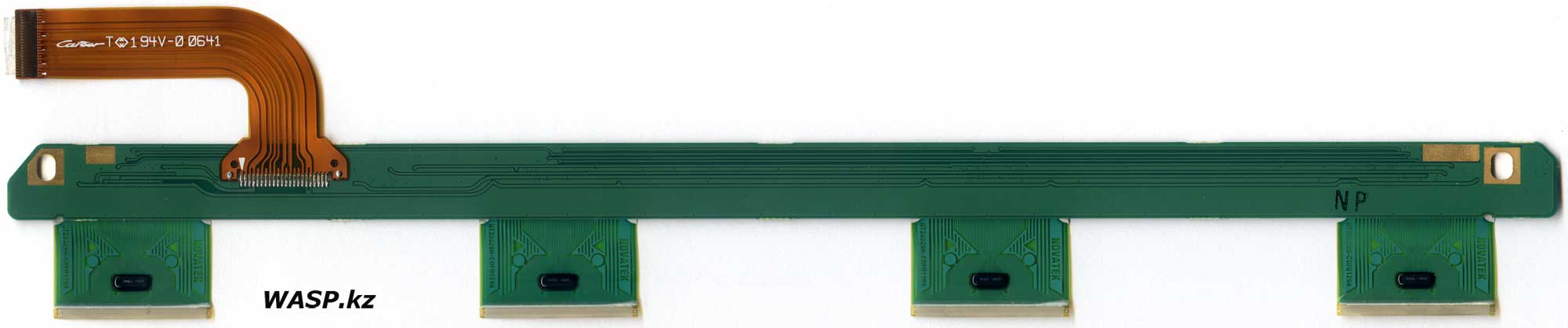

Обратная сторона платы - пусто.

Характеристики HannStar HSD190ME13-D10 Rev:2

• Тип a-Si TFT-LCD панель
• Размер 19.0 дюймов
• Разрешение 1280(RGB) x 1024, (SXGA)
• Режим отображения TN, Normally White, Transmissive
• Лицевая поверхность Антибликовое, твердое покрытие (3H)
• Яркость 300 cd/m2 (Typ.)
• Коэффициент контрастности 700:1 (Typ.)
• Цвета 16.2 миллионов (6-bit + FRC)
• Отклик 1.5/3.5 (Typ.)(Tr/Td)
• Углы обзора 75/75/75/60 (Typ.)(CR-10) (L/R/U/D)
• Частота 60Hz
• Лампы подсветки 4 pcs CCFL
• Интерфейс подключения LVDS (2 ch, 8-bit)
• Напряжение питания 5.0V (Typ.)

Окончание

На этом мы обзор с разборкой ЖК-панели HannStar HSD190ME13-D10 Rev:2 - она отправляется в утиль. Это устаревшая конструкция, хотя можно поменять лампы подсветки на светодиодную ленту... как и делают некоторые.

Михаил Дмитриенко, WASP.kz
Алма-Ата
