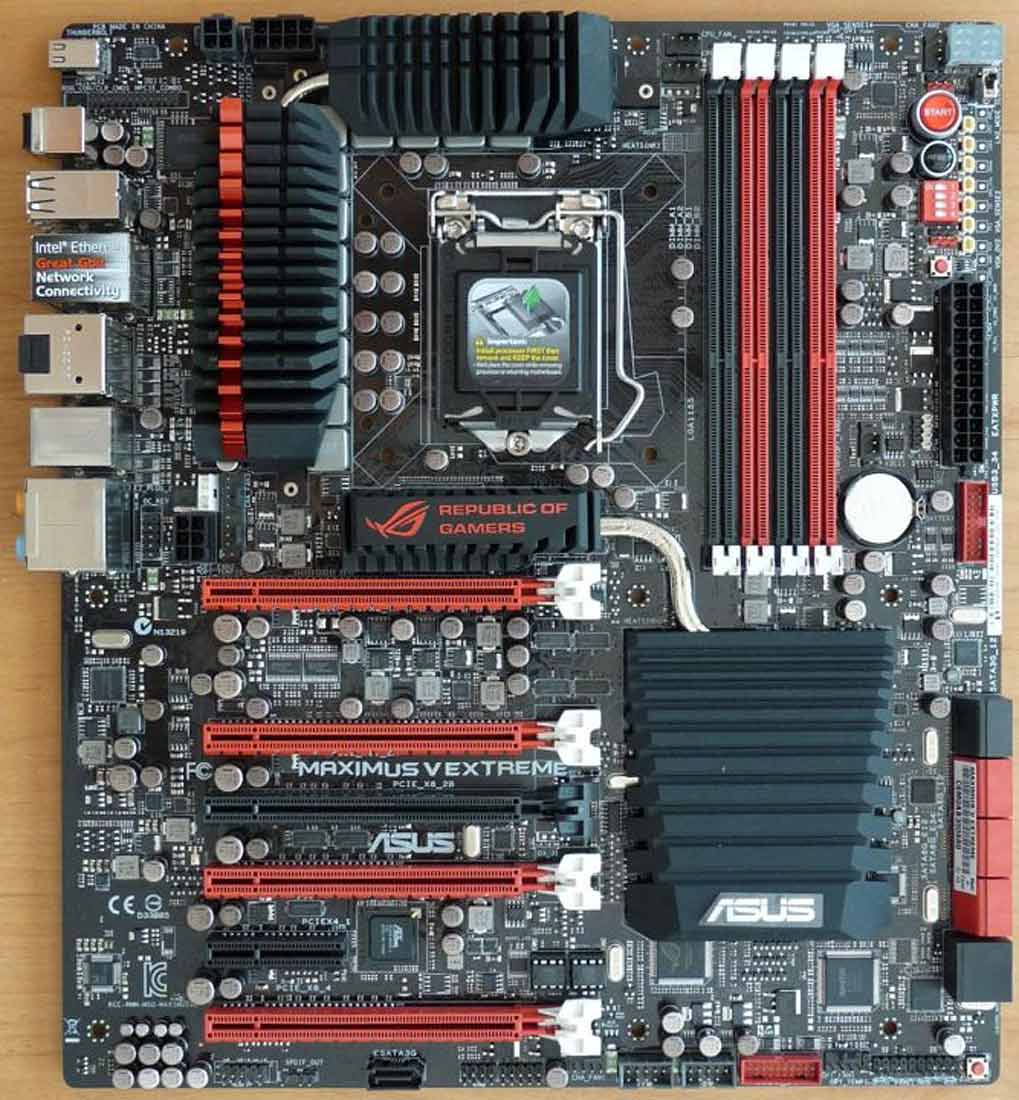

Материнская плата ASUS MAXIMUS V Extreme

Даже без тестирования видно, на что способна эта «мамка». Впрочем, устройство приехало к нам в тестлаб, и мы, конечно, познакомились с RoG-материнкой более конкретно.

Итак, ASUS MAXIMUS V Extreme основана на базе форм-фактора E-ATX. Увеличенная площадь печатной платы позволила распаять сразу пять PCI Express х16. Если ориентироваться по цветовой индикации, то за счет четырех красных PEG можно собрать систему на базе 4-Way CrossFireX/SLI. В таком случае работать они будут согласно схеме х8+х16+х8+х8. Есть на плате и слот PCI Express х4. Причем он открытый, следовательно. в него может быть установлено полноразмерное устройство PCI Express х8/х16. Если не использовать массивы видеокарт, то лучше всего графический адаптер инсталлировать во второй PEG.

Первый же PCI Express х16 (из-за своей непосредственной близости к сокету) может быть перекрыт процессорным кулером. Так случилось с Thermalright Archon.

Интересный факт: MAXIMUS V Extreme относится к линейке плат «Республики геймеров», но девиз материнки звучит как «Идеальная платформа для разгона!». И действительно, устройство оснащено всем необходимым. За стабильность работы центрального процессора отвечает 12 фаз питания. При этом помимо стандартного 8-пинного ATX12V есть еще один дополнительный ATX12V, но на 4 пин. Также для дополнительной «подпитки» PEG-портов присутствует вспомогательный разъем PCI-E6.

В районе DIMM-портов ASUS MAXIMUS V Extreme расположилась так называемая ОС Zone. Там распаяны индикатор POST, кнопки управления системой, переключатели режимов работы PCI Express х16, LN2 Mode и клеммы для подключения щупа мультиметра.

Большущим потенциалом располагает и BIOS материнской платы, выполненный в классических кроваво-красных тонах. Все самое интересное и необходимое для успешного оверклокинга находится во вкладке Extreme Tweaker. Тихой сапой мы разогнали ASUS MAXIMUS V Extreme по шине до 109.1 МГц. Это лучший результат в тесте!

Плюсы:

• ОС-Key в комплекте
• ОС Zone
• беспроводной модуль в комплекте
• отличный разгонный потенциал

Минусы:

• верхний PCI Express х16 слишком близко расположен к сокету

Характеристики ASUS MAXIMUS V Extreme:

• Сокет: LGA1155
• Чипсет: Intel Z77
• Память: 4х DIMM. DDR3-1066-2800
• Слоты расширения: 5х PCI Express х16, 1x PCI Express х4, 1x mini-PCI Express
• Дисковые контроллеры: 3х SATA II, 6х SATA 3.0, 1x mSATA
• Сеть: 1x Intel 82579+8111Е GbE LAN, 10/100/ 1000 Мбит/с; IEEE 802,11a/b/g/n, Bluetooth V4.0
• Аудио: 7.1CH, HDA на основе Realtek ALC898
• Разъемы на задней панели: 4х USB 3.0, 4х USB 2.0, 1x Thunderbolt, 1xHDMI, 1x DisplayPort, 2x S/PDIF, 1x RJ-45, 1x PS/2, 5x 3.5-MM jack
• Форм-фактор: E-ATX 305 x 272 мм

***
