Монитор Samsung SyncMaster LD220 - часть 2

Часть 1 - Часть 2 - Часть 3

Продолжаем, и сейчас приступим к разборке этого монитора. Понятно, корпус состоит из двух половинок: передняя маленькая, рамка, и большая задняя. Виден стык, но он так плотно подогнан, что подобраться нет никакой возможности!

+ Щелкайте по фото, чтобы увеличить!

Корпус на защелках, поэтому требуется специальный (ну или подручный) инструмент. Важно не повредить внешний "товарный" вид. Поэтому разъединение корпуса начинаем с нижней части - с резиновых ножек. В общем-то, опытному человеку труда не составит провести эту разборку, ну а прочим придется постараться.

Что внутри?

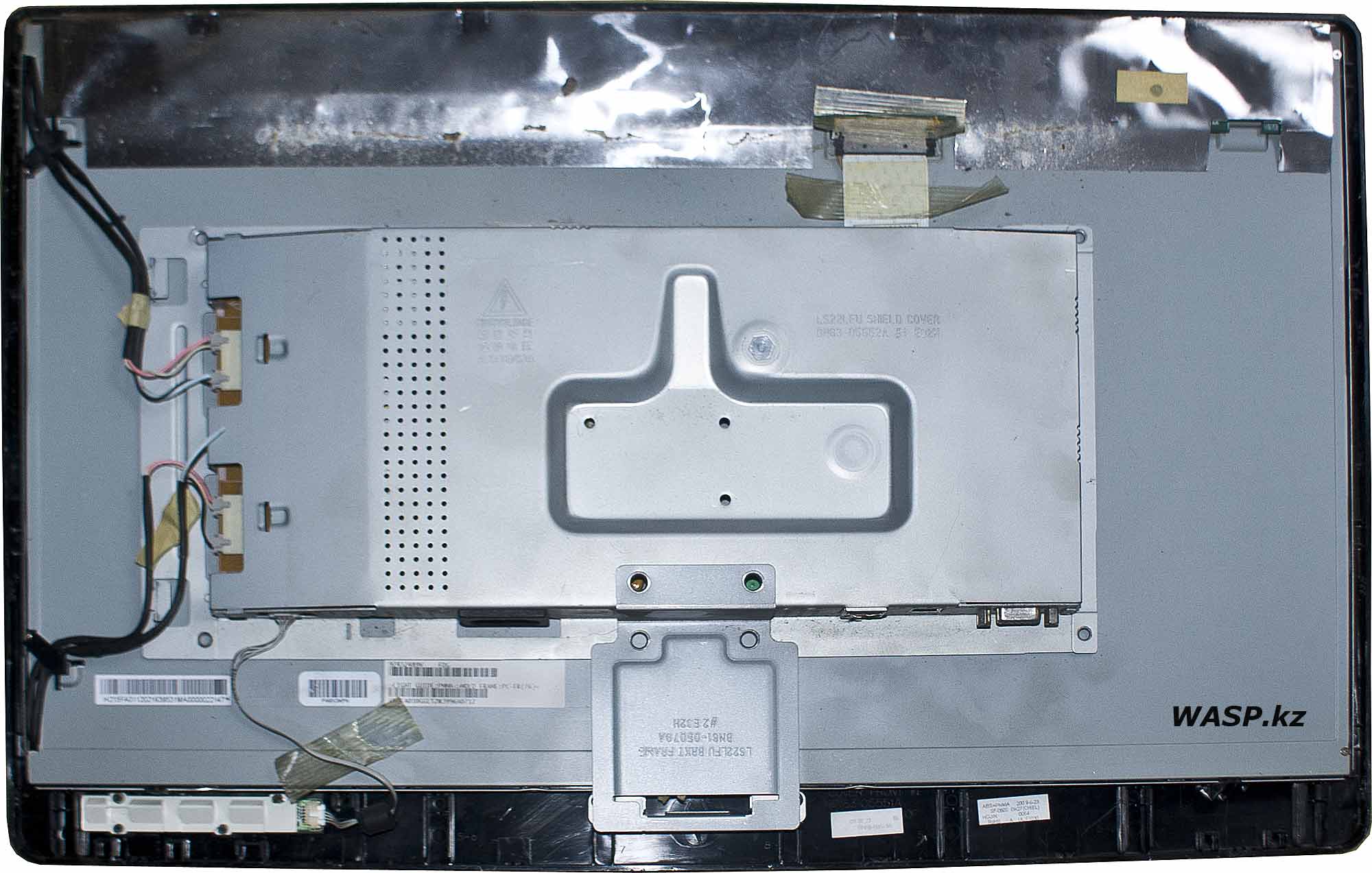

Итак, задняя крышка монитора Samsung SyncMaster LD220 снята. Под ней мы видим типичную картину ЖК-мониторов той поры: металлический экран матрицы, по центру под стальным экраном платы электроники... идут провода подсветку и есть маленькая плата управления. Все промаркировано и везде видим одинаковое: LS22LFU...

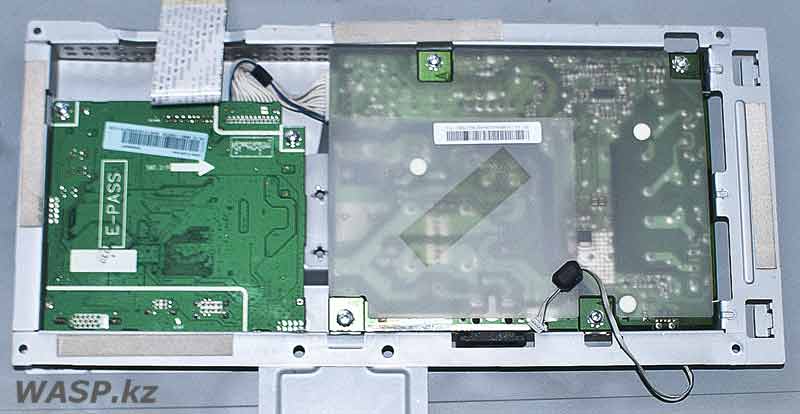

Отсоединяем провода и шлейфы и переворачиваем блок с электроникой... тут две платы.

Блок питания закрыт еще дополнительной изоляционной пластиной, на ней вот такая наклейка - практически на всем подобные стикеры...

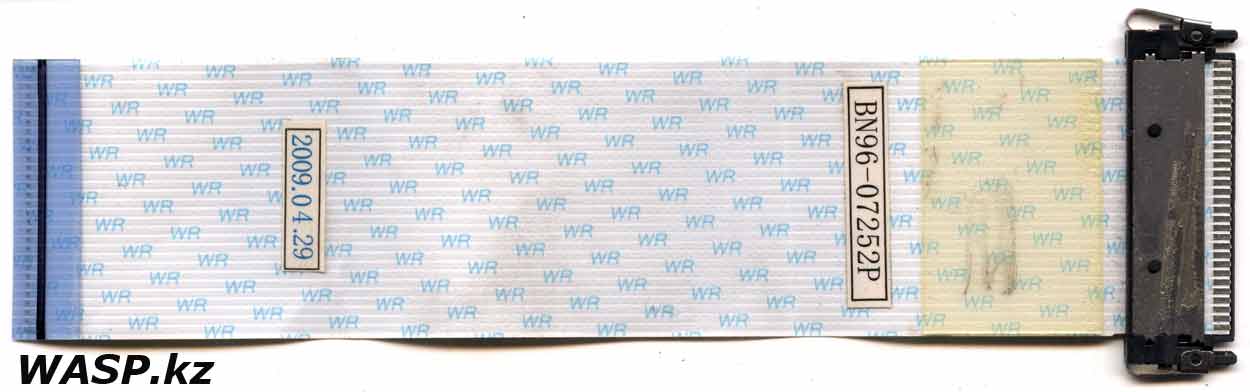

Или вот шлейф - соединяет скалер с платой матрицы... BN96-07252P 2009.04.29

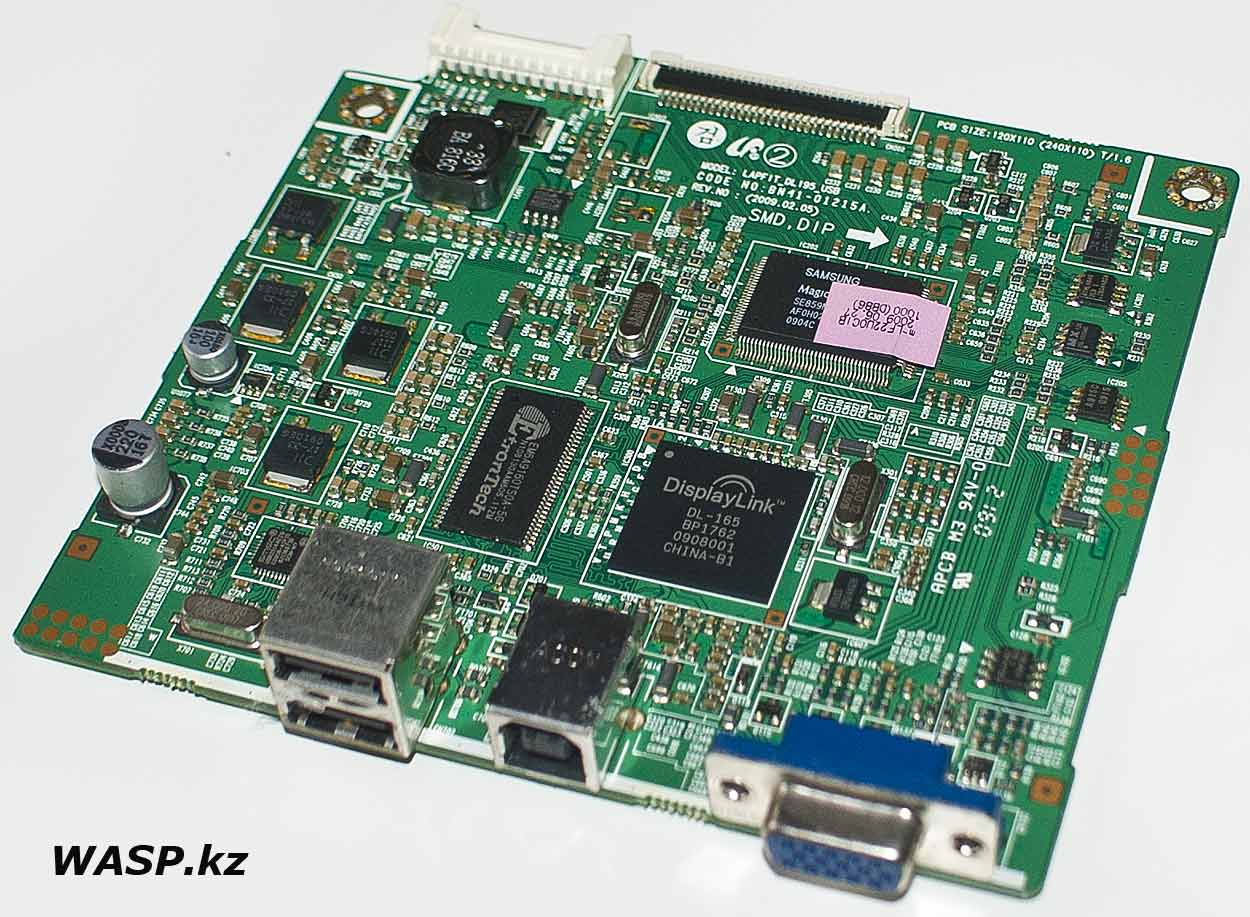

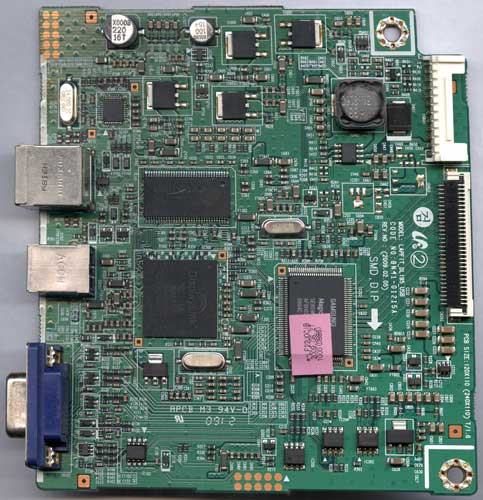

Контроллер BN41-01215A

Это можно сказать главная плата монитора - материнская. Или скалер, как говорят профессионалы. Маркировка на плате нанесена такая:

LAPFIT_DL195_USB
CODE NO: BN41-01215A
REV.NO: (2009.02.05)

На плате мы видим такие элементы:

- DisplayLink DL-165 Bp1762 - это адаптер для видео по USB
- Процессор Samsung MagicColor SE859MHm-LF. Поверх наклейка с указанием прошивки - 22UOCIB 2009.06.27 1000(DB86)
- EtronTech EM6A9160TSOA-5G чип оперативной памяти
- SMSC USB2514AEZG - контроллер USB-хаба
- ATMLH924 02B 1 .Z9F4771B
- ATMLH840 2EB 1 .Z8G4482A
- A81SC
- MX 12G 25L100SMC

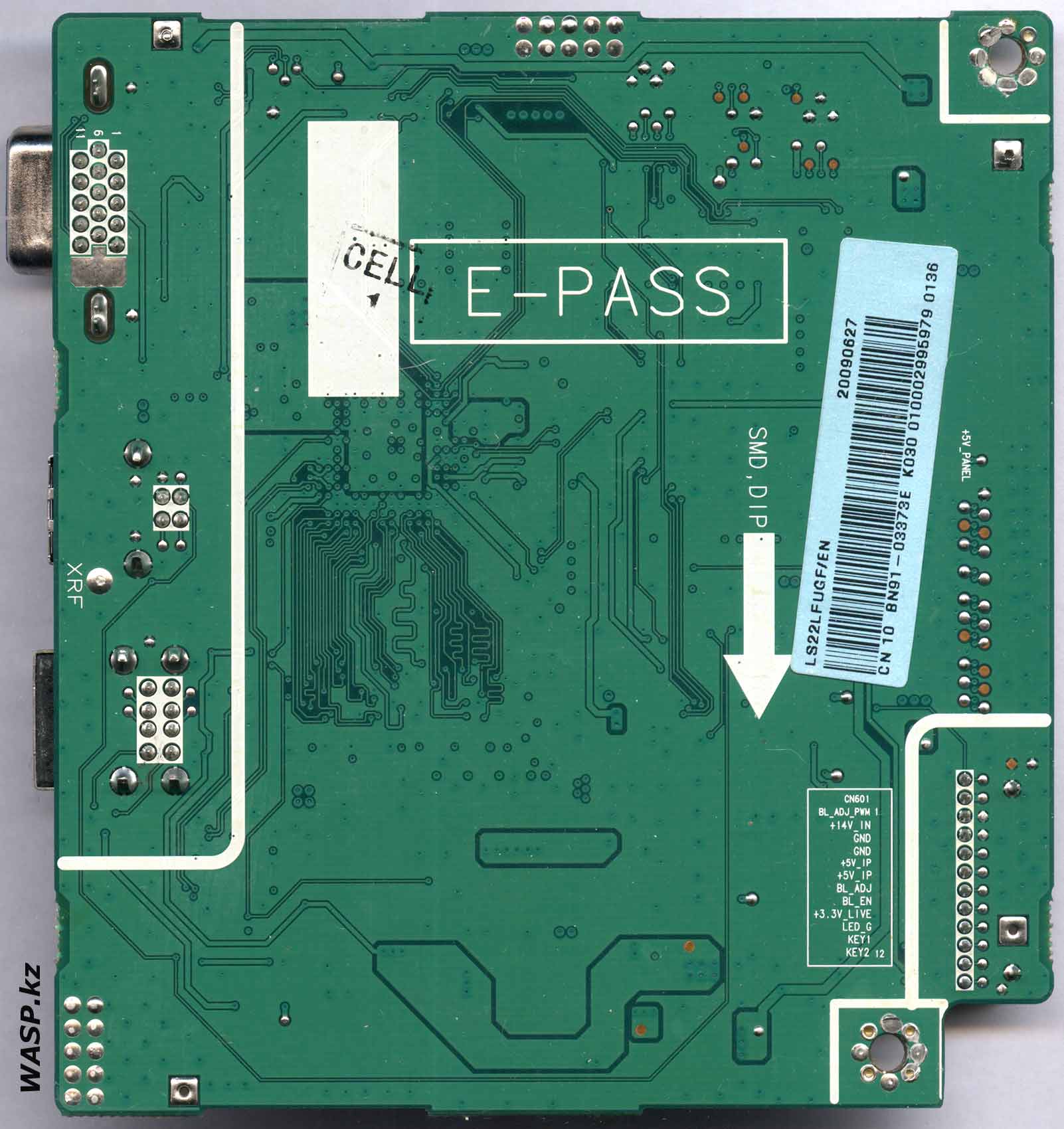

На обратной стороне платы элементов нет. Но есть одна наклейка и на ней помимо штрих-кода, такое: LS22LFUGF/EN и BN91-03373E

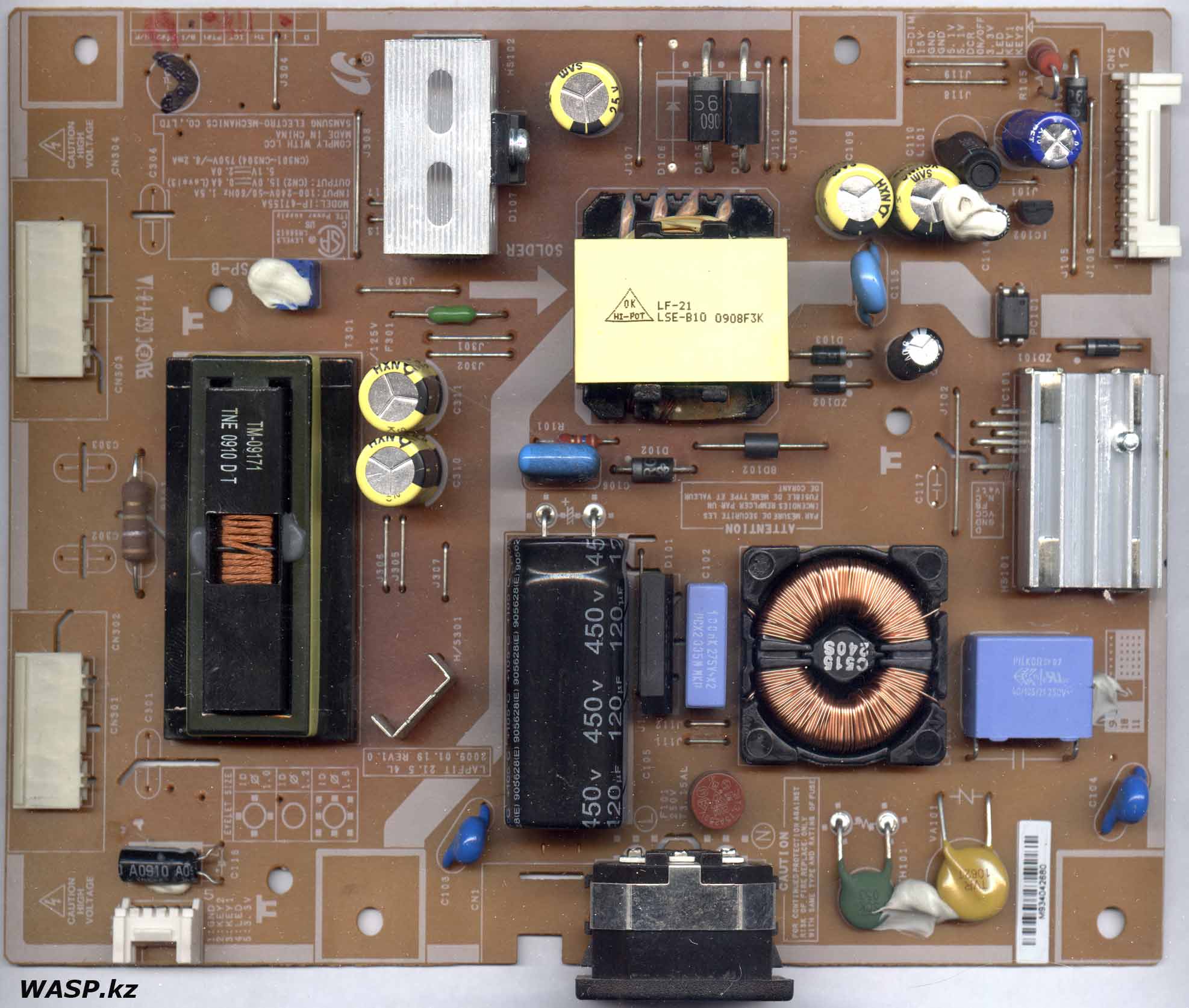

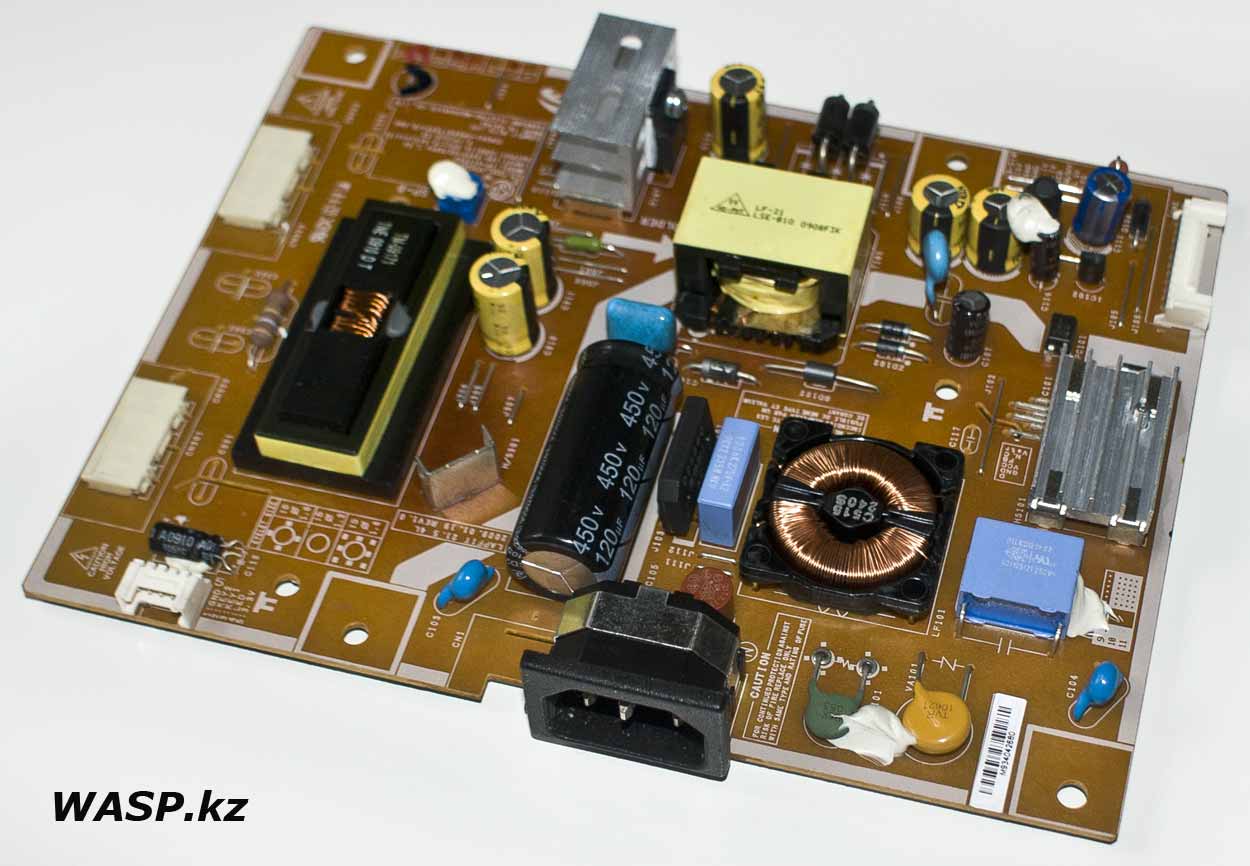

Плата IP-47155A

Эта плата - блок питания и инвертор для подсветки ЖК-экрана. Односторонний текстолит, на нем маркировка:

LAPFIT 21.5 4L
MODEL: IP-47155A

И выходные напряжения:

Постоянный ток 15V 0.4A
Постоянный ток 5.1V 2A
Переменный ток 750V 8.2A - питание ламп подсветки

На плате мы видим: диодный мост D2SB60. ШИМ-контроллер DM0565R - под алюминиевым радиатором. На втором радиаторе диод Шоттки FCH20U15. Ну и чип TL431A...

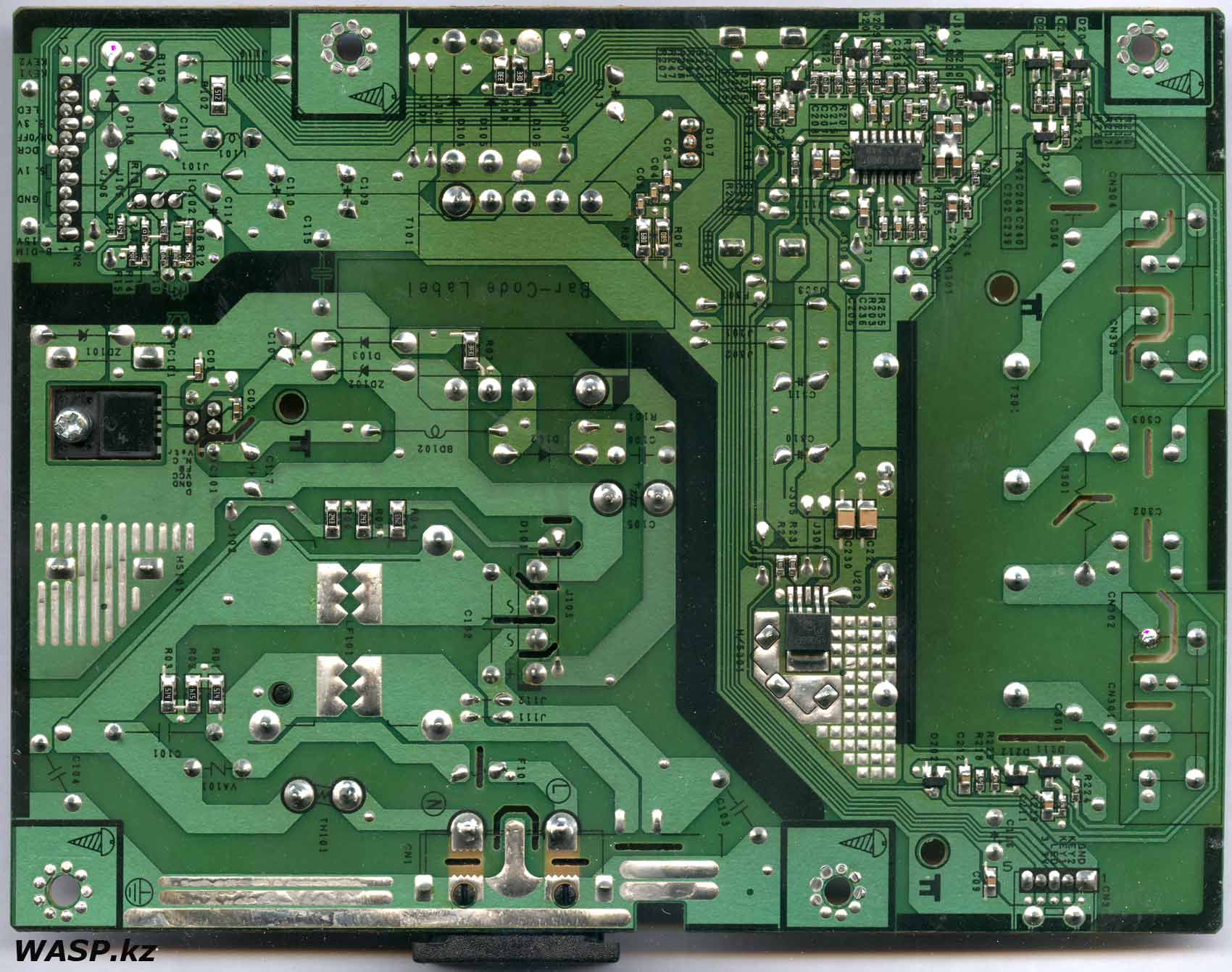

На обратной стороне платы некоторое количество SMD элементов, в квадратном вырезе та самая "шимка"... Контроллер люминесцентной лампы с холодным катодом (CCFL) - микросхема SEM2005 (со всем своим обвесом). МОСФЕТ транзистор 4506GEH... вот и все.

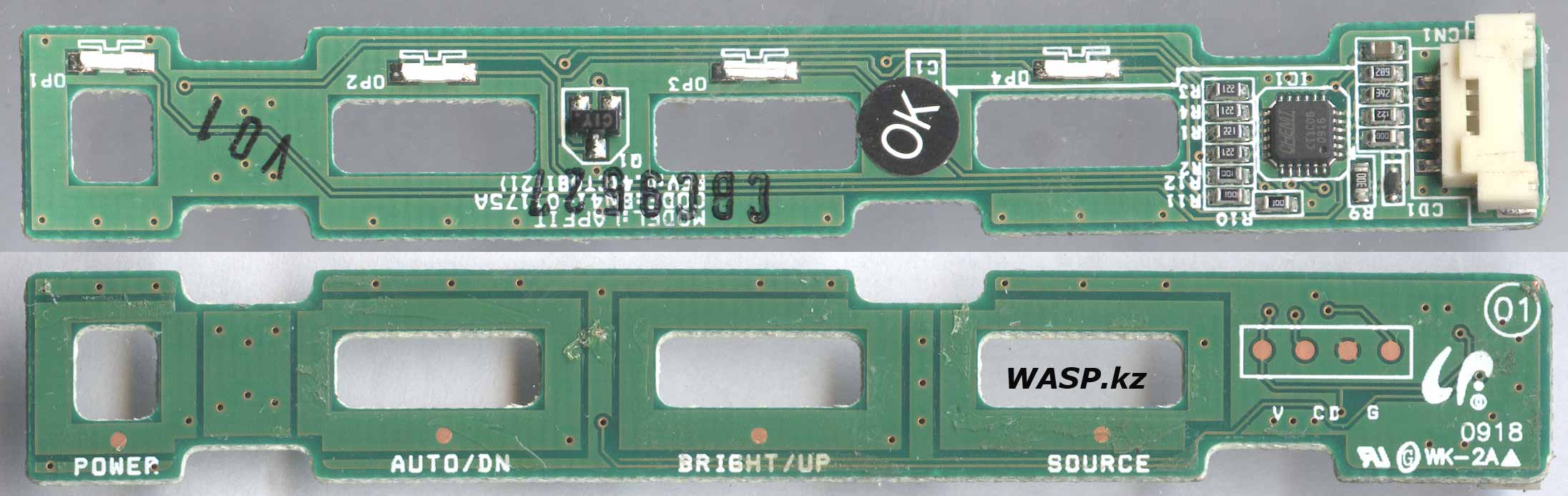

Плата BN41-01175A

Это плата передней панели монитора Samsung SyncMaster LD220, на ней маркировки такие:

MODEL: LAPFIT
CODEBN41-01175A

На плате микросхема CHEMI CT1C08 и это 8-канальный контроллер сенсорных емкостных датчиков. Четыре SMD-светодиода и четыре выреза, по сути это и есть датчики - когда вы подносите палец к этому отверстию, емкость окантовки (дорожка на текстолите) меняется - вот вам и сигнал.

На этом все. Как мы видим, это уже не тот, не прежний Самсунг - какая-то сборная солянка... Только логотип их, а все остальное от разных китайских производителей, разного уровня и стиля.

Михаил Дмитриенко
