Кабель - экранированный или нет?

Какой электрический провод выбрать?

И раньше, в советские времена, ассортимент используемых кабелей для электропроводки в тех или иных зданиях был большим, сегодня же здесь просто бесконечный ассортимент! И это иногда ставит в тупик - что же выбрать? На что ориентироваться?

Немного теории

В современном здании выбор силовых электрических кабелей зависит от нескольких факторов, включая тип здания (жилое, коммерческое, промышленное), условия прокладки (внутри или снаружи, в сухих или влажных помещениях), требования к пожарной безопасности, а также уровень допустимых электромагнитных помех.

Рекомендуемые типы силовых кабелей

Наиболее распространенными и рекомендуемыми типами силовых кабелей для внутреннего монтажа в современных зданиях являются кабели с медными жилами и ПВХ-изоляцией.

ВВГнг-LS и NYM - это самые популярные типы кабеля для внутренних электросетей в жилых и коммерческих зданиях. Они имеют виниловую внешнюю оболочку, виниловую изоляцию отдельных жил. По части пожарной безопасности эти кабели хорошие.

Европейский кабель NYM - это аналог ВВГ (немецкий стандарт), также весьма популярен.

КГ - это гибкий кабель, обычно используемый для подключения подвижных электроустановок и оборудования, где требуется высокая гибкость. Однако для стационарной проводки в зданиях его применять нецелесообразно.

Важно учитывать!

- Материал жил. Медные жилы предпочтительнее алюминиевых из-за их лучшей проводимости, меньшего окисления и большей устойчивости к механическим повреждениям.
- Сечение жил должно соответствовать расчетной токовой нагрузке и напряжению, чтобы избежать перегрева и потери напряжения.
- Изоляция. Помимо ПВХ, может использоваться сшитый полиэтилен (СПЭ) для более высоких напряжений и особых условий.

Экранированный кабель

Когда нужен экранированный силовой электрокабель?

В современных зданиях с большим количеством электронной аппаратуры и высокочувствительного оборудования, экранирование силовых кабелей может быть очень важным моментом. Такие кабели конструкционно сложнее и цена на МКЭШ, например, выше обычных решений. Но оно и понятно.

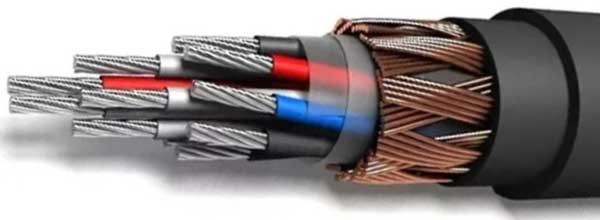

Экранированный кабель имеет дополнительный защитный слой (экран), который может состоять из фольги, медной или алюминиевой оплетки. Этот экран подключается к заземлению и выполняет несколько важных функций.

- Снижение электромагнитных помех (ЭМП) - предотвращает излучение собственных электромагнитных полей кабеля, которые могут влиять на близлежащее чувствительное оборудование (например, компьютерные сети, системы связи, медицинское оборудование), а также защищает кабель от внешних электромагнитных шумов. В условиях современного здания, насыщенного электроникой, это крайне важно для обеспечения стабильной и надежной работы всех систем.

- Экранирование может способствовать повышению электрической безопасности, предотвращая утечки тока и снижая вероятность возникновения электропотенциалов на внешней поверхности кабеля.

- Увеличение механической стойкости, дополнительно защищает изоляцию кабеля от механических повреждений.

- Экран обеспечивает дополнительную точку заземления для электросети.

Где использовать?

Если силовые кабели прокладываются рядом с компьютерными сетями, телекоммуникационными системами, аудио- или видеоаппаратурой, измерительными приборами или медицинским оборудованием.

В промышленных зданиях, где присутствуют мощные электродвигатели, сварочное оборудование и другие источники сильных электромагнитных полей.

Для высококачественных систем, где требуется минимизация любых помех для обеспечения бесперебойной работы.

В жилых же зданиях, офисных или торговых, если нет особых требований к электромагнитной совместимости, использование экранированных силовых кабелей для обычной проводки может быть избыточным и экономически нецелесообразным. Однако для специфических систем (например, "умный дом", домашний кинотеатр с высококачественным звуком) экранирование может быть полезным.

При выборе силовых кабелей всегда следует руководствоваться действующими стандартами, нормами и правилами (например, ПУЭ в России), а также учитывать рекомендации квалифицированных электриков и проектировщиков. Подробнее о типах и характеристиках кабелей можете узнать на сайте компании ООО Рукабель, ссылка выше.

Удачи вам!

***
