Статьи » Звуковые карты » Crystal CS4281-CM EP (SM4281 Rev 1.0) - звуковая карта
Crystal CS4281-CM EP (SM4281 Rev 1.0) - звуковая карта

Звуковая карта Crystal CS4281-CM EP (SM4281 Rev 1.0) + драйвера





Этой звуковой карте Crystal CS4281, наверное, лет 9-10… Сейчас она встречается разве что в старых ПК, да в комиссионных магазинах.





Crystal CS4281-CM EP WM9701A звуковая карта PCI

+ Щелкните по рисунку, чтобы увеличить!



Попала она ко мне таким же путем – в старом компьютере… Разумеется, без упаковки, мануала и компакт-диска. Правда на харде того компа в папочке были драйвера под эту карточку, их я и выкладываю здесь – хозяин говорил, что это «оригинал» с родного компакт-диска… Так же можно найти на неё драйвера на офсайте www.cirrus.com.





чип CS4281-CM EP ATARJC0038 аудиокодек

Чип Crystal CS4281-CM EP...



WM9701A микросхема ЦАП

Микросхема VM9701A



чип CX4297A-XQ EP просто ЦАП

Микросхема CX4297A-XQ EP - это вероятно ЦАП (на обратной стороне платы)

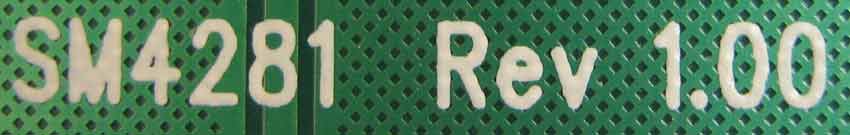

SM4281 Rev 1.0 маркировка звуковой карты



Итак, звуковая карта имеет на лицевой стороне текстолита надпись: SM4281 Rev 1.0, на чипе читаем: Crystal CS4281-CM EP.

Внешне это самая банальная PCI звуковуха из самых дешевых. Огромное количество нераспаянных мест… В общем, годится разве что на безрыбье…

Пробовал найти в Интернете информацию, но – ругают её много, конкретного мало. Основная проблема – драйвера. Однако я ставил в свой комп, предварительно вырубив в BIOS’e интегрированный HD Audio, и Windows XP без проблем определила эту карту, установила на неё драйвера и все заработало. Качество, правда, не ахти какое, ему далеко даже до современных интегрированных решений, но все же… Когда нет звука вообще и Crystal CS4281 сойдет!

Проблемы со звуком видимо появляются на старых материнках – конфликты оборудования, прерывание и т.д. Или на «Хрюше» без 3 сервис-пака… А как она ведет себя в Висте – не знаю.



Crystal SoundFusion CS4281 WDM Audio установка драйвера



Как оборудование она определяется: Crystal SoundFusion CS4281 WDM Audio или Cirrus Logic CS4281 Audio Accelerator PCI.



Говорить больше нечего – не то чтобы раритет, а так – нечто скудное. Даже на заре своей юности она не была чем-то заманчивым, теперь и подавно...



ВАРИАНТ 2



А это несколько иная звуковая карта, на ней также написано SM4281 Rev 1.0. Тот же звуковой чип. Тот же ЦАП, немного по другому только промаркированный 4297A-JQ. Другой кварцевый генератор - STD 24.576 MHz. Судя по наклейкам на обратной стороне платы, этот экземпляр изготовлен в 2000 году.



аудиокарта Crystal SM4281 Rev 1.0 вариант



Crystal SM4281 Rev 1.0 звуковая карта для ПК

+ Щелкните по рисунку, чтобы увеличить!



звуковая PCI карта SM4281 Rev 1.0 как установить

+ Щелкните по рисунку, чтобы увеличить!

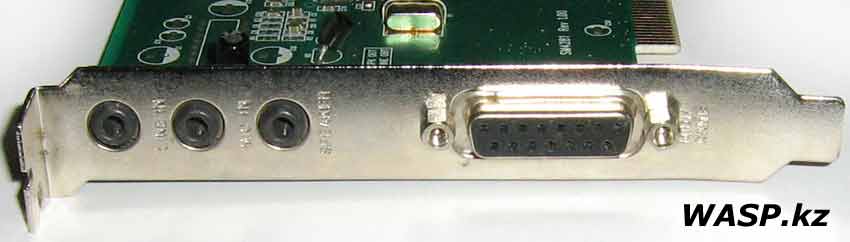

midi key и другие разъемы на звуковой карте

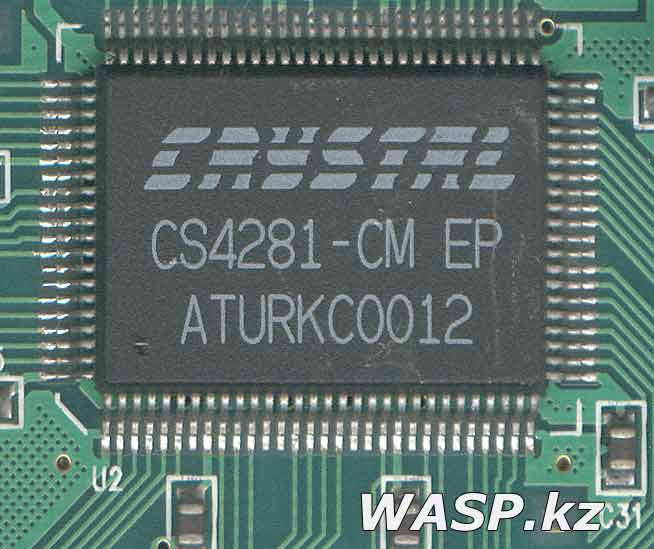

Crystal CS4281-CM EP аудио чип

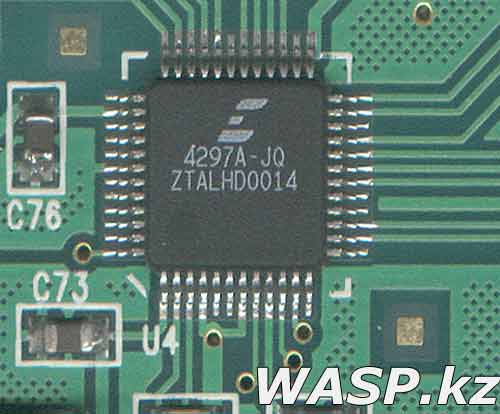

4297A-JQ цифро-аналоговый преобразователь



STD 27.576 MHz кварцевый генератор





• Скачать драйвера на Crystal CS4281-CM EP

Скачать мануал и даташит на  CS4281-CM CrystalClear PCI Audio interface

• Genius Sound Maker 32X / 128 Value - оригинальный установочный CD





Михаил Дмитриенко, Алма-Ата, 2009
