Статьи » Принтеры, МФУ, сканеры, копиры » Epson - заправка картриджей со сложной системой клапанов
Epson - заправка картриджей со сложной системой клапанов

Инструкция по заправке струйных картриджей Epson со сложной системой клапанов - T032x/T033x/T034x/T042x/T044x/T046x/T048x и другие



В многокартриджных принтерах Epson картриджи  имеют отличное, более сложное устройство, чем картриджи Epson содержащие поролоновый наполнитель. Поэтому их заправка более сложна по сравнению с поролоновыми картриджами.



Для заправки вам понадобится:



1. Чернила нужного цвета (от 10 до 35 мл. в зависимости от картриджа). Используйте одну марку чернил и не меняйте ее на другую без необходимости (во избежание несовместимости)

2. Два шприца медицинских (от 20 кубиков)

3. Резиновый ластик

4. Несколько старых газет для укрытия ими стола.




Подготовка инструмента



модернизация заправочного шприца для картриджей



1. Необходимо модифицировать один из шприцов. Для этого острым ножом или скальпелем делаем выемку, как показано на рисунке выше.

2. На второй шприц одеваем иглу, накалываем на нее ластик и смещаем его на середину иглы.




Метод заправки



Заправка картриджей Epson со сложной системой клапанов1. Выведите каретку в позицию замены картриджей. О том, как это сделать указано в руководстве пользователя и, обычно, под верхней крышкой принтера. Обычно для этого надо нажать копку на передней панели или под верхней крышкой принтера.



2. Извлеките картридж из принтера. Извлекайте картридж аккуратно и ни в коем случае не дотрагивайтесь до чипа на картридже. Желательно иметь запасной, уже заправленный, картридж, который можно сразу же поставить взамен пустого и не волноваться о том, что головка завоздушится или в ней засохнут чернила. А потом в спокойной обстановке заняться заправкой пустого картриджа. Если у вас есть запасной, уже заправленный, картридж, то можете смело переходить к шагу 5, иначе читайте все последующие шаги.



3. Положите ватку обильно смоченную в жидкости-реаниматоре для прочистки печатных головок (или в дистиллированной воде, при отсутствии жидкости-реаниматора) на чернилозаборные штуцера. Этот шаг нужен для того, чтоб в штуцера не попал воздух и, чернила не засохли внутри.



4. Выключите принтер кнопкой выключения питания на принтере, чтоб головка припарковалась. Ни в коем случае не отключайте принтер от сети. Т.к. в этом случае головка не запаркуется и, соответственно, засохнет (со стороны недоступных нам сопел).



5. Сложите в несколько слоев старую газету и положите на нее картридж. На этой газете мы и будем производить все операции, иначе вам грозит заляпать весь стол и вы будете долго и мучительно его потом отмывать.

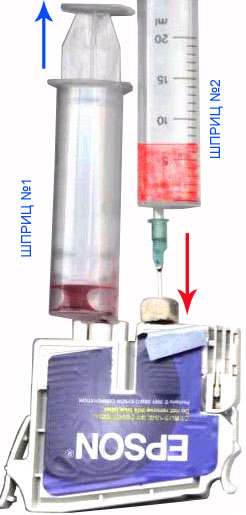

6. Соберите конструкцию, как показано на рисунке справа.



7. Оторвите синюю наклейку, закрывающую технологические отверстия в картридже. Под ней вы увидите два прозрачных кружочка.



8. Шприцом №2 (с ластиком), прокалываем ближнее отверстие к шприцу №1 (с выемкой), игла входит примерно на 2см. Сильно не давите, а не то можете проколоть внутреннюю камеру, и картридж будет испорчен.



9. Уберите поршень из шприца №2 и налейте в него чернила, если в шприц не помещаются все чернила, то дольете позже. Это будет своеобразный источник заправки...



10. Прижимая шприц №1 к выходному отверстию картриджа, откачивайте чернила из картриджа, правой рукой прижимаете резинку на шприце №2 к картриджу, для обеспечения герметичности. Это важно. При этом чернила из шприца №2 перетекают внутрь картриджа, постепенно повторяя этот процесс, чернила заполнят пустоты внутри картриджа и начнут появляться в шприце №1. Если шприц №1 наполняется воздухом, а чернила в шприце №2 не убывают, проверьте герметичность конструкции. Делайте это до тех пор, пока в шприц №1 не начнут поступать чернила практически без пузырьков воздуха. Откачанные чернила доливаете в шприц №2



11. После заправки аккуратно выньте иглу из картриджа и насухо протрите место прокола ветошью. Затем заклейте место прокола полиэтиленом намазанным водостойким клеем (или просто скотчем).



12. Вытрите картридж от остатков чернил, наклейку верните обратно и переверните картридж.



13. Теперь ждем минут 5 и, если ничего не потекло, вставляем картридж в принтер. Только не забудьте убрать ватку с чернильнозаборных штуцеров.



14. Вставьте картридж в принтер и проведите от 1 до 3 стандартных операций очистки в соответствии с инструкцией на принтер. Распечатайте тестовую страницу.



По различным интернет-материалам









Михаил Дмитриенко, Алма-Ата
