QuanAn QA-883 обзор и разборка камеры видеонаблюдения

QuanAn QA-883 обзор и разборка камеры видеонаблюдения



Сегодня мы будем говорить о миниатюрной аналоговой видео камере QuanAn QA-883, которую многие позиционируют как "скрытая камера наблюдения". В общем-то, можно и так сказать.



Производитель этой камеры китайская компания QuanAn Electronic Technology Ltd. Несмотря на то, что они эту камеру, и подобных ей делали сотни тысяч, информации о компании-производителе в интернете нет, нет и нормальной информации о самой камере... так, отдельные отрывки. Поэтому я решил восполнить пробел, насколько это получится.



+ Щелкайте по фото, чтобы увеличить!

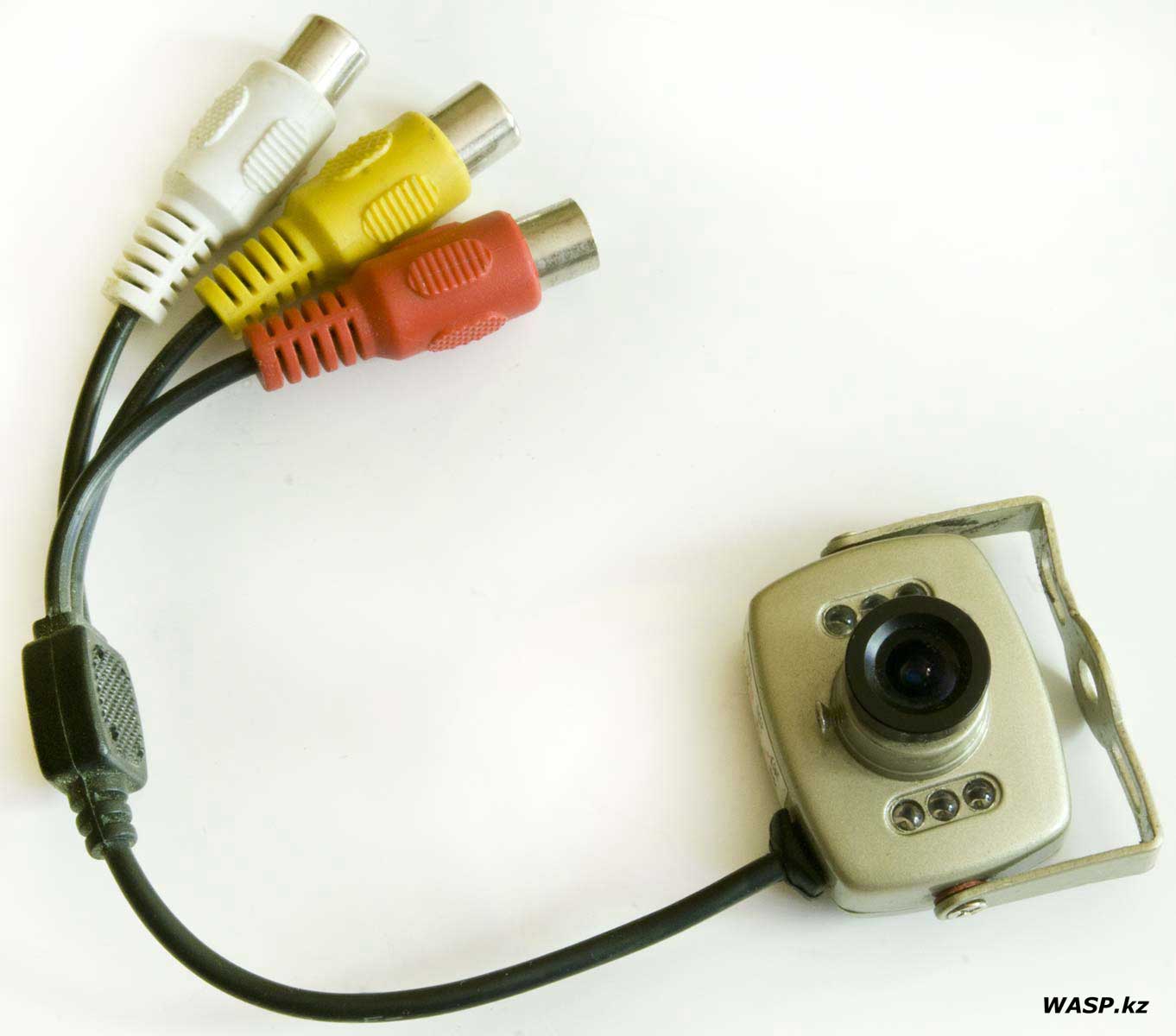

QuanAn QA-883 полное описание камеры



Итак, это крохотная черно-белая камера, но со встроенным микрофоном. Она имеет конкретный крепкий корпус и регулируемый объектив. В ней есть функция ночной съемки - по бокам от объектива шесть светодиодов. На корпусе стальная поворотная скоба - для монтажа камеры.



Из камеры выходит кабель, который в одном месте разделяется на три кабеля с тремя разъемами: белый и желтый аудио и видео выходы, тип RCA (тюльпаны). Красный - стандартный разъем для подачи питания на камеру.



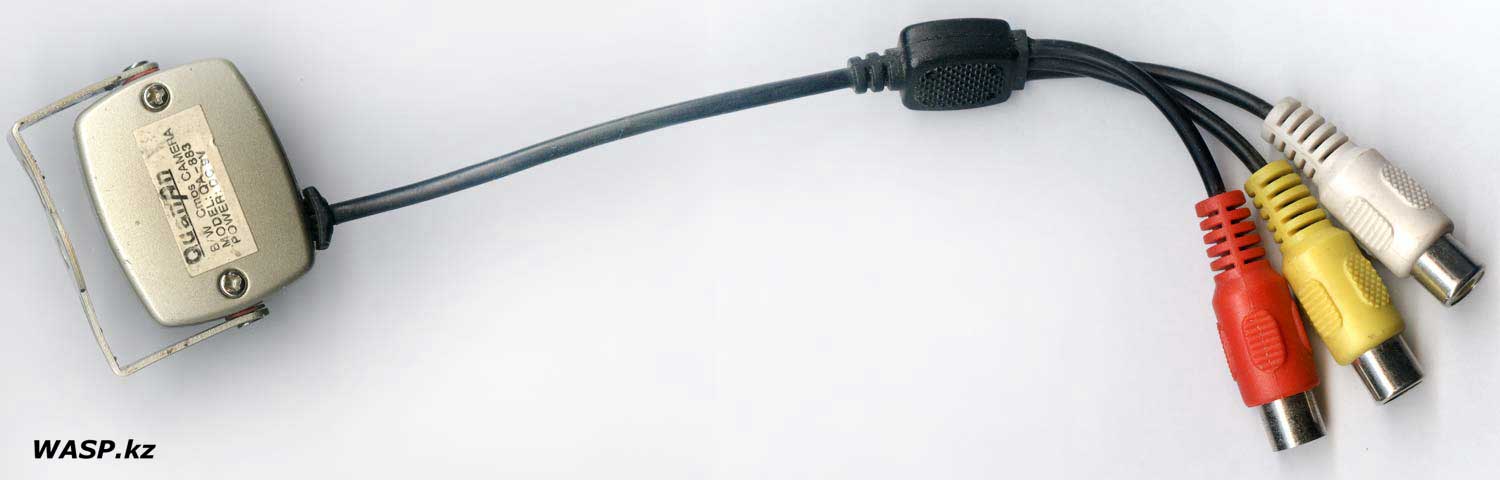

QuanAn QA-883 аналоговая камера видеонаблюдения



На тыльной стороне камеры логотип QuamAn, затем - B/W Cmos CAMERA, это означает - что она черно-белая, матрица типа CMOS. Затем название модели: QA-883. И последнее, требования по питанию - это DC 9V, постоянный ток нужен с внешнего БП.

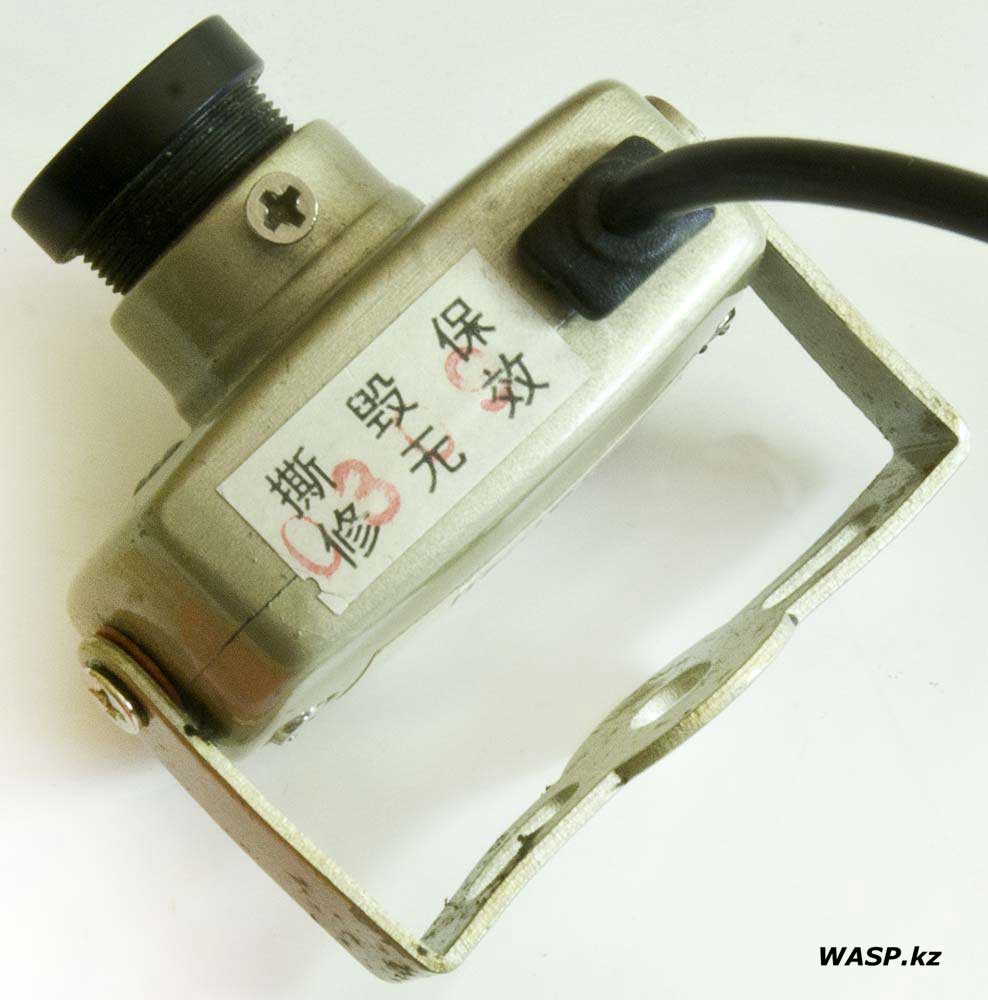

QuanAn QA-883 миниатюрная видеокамера



На торце, откуда выходит провод, есть стикер - это гарантийная наклейка. Нельзя разобрать камеру не повредив этой наклеечки. На ней иероглифы... Но есть дата изготовления - сентябрь 2003 года. Да, старенькая камера... хотя ее и сейчас еще продают!



Так как нет никакой точной информации по этой камере, поэтому насчет характеристик ее я промолчу...



Разбираем камеру QuanAn QA-883



Разборка несложная. Сперва убираем эту стальную монтажную планку, затем откручиваем на тыльной стороне два винта и снимаем заднюю часть корпуса.

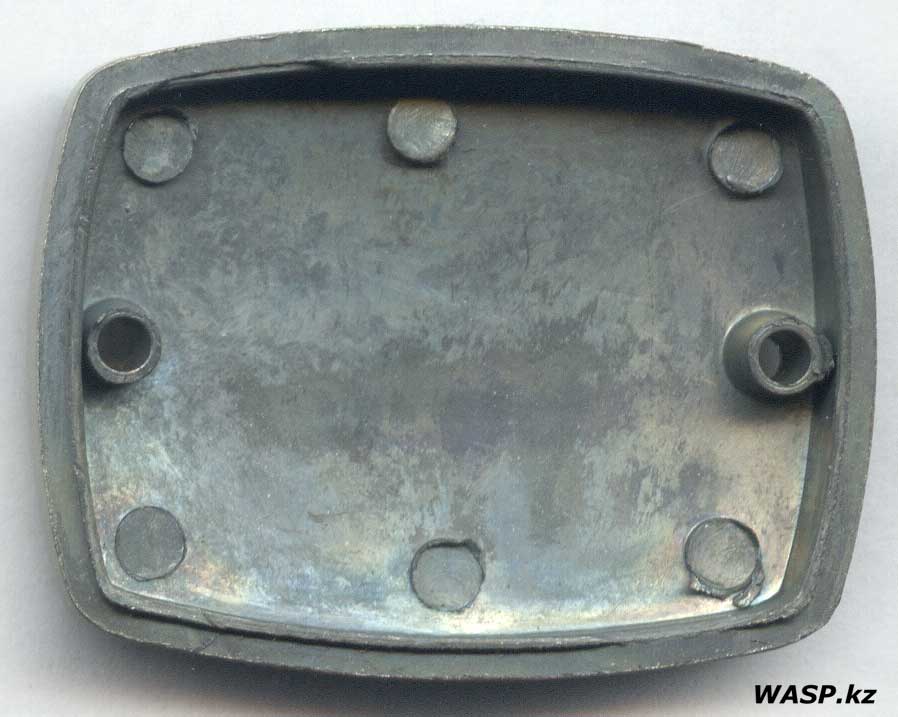

QuanAn QA-883 задняя крышка камеры, снимаем



Задняя крышка... корпус вообще сделан крепко, из толстого сплава - алюминиевого или цинкового, не знаю. Резиновых прокладок нет, но есть на задней крышке выступ, который заходит вовнутрь. Конечно, это не полноценная защита, но хоть что-то...

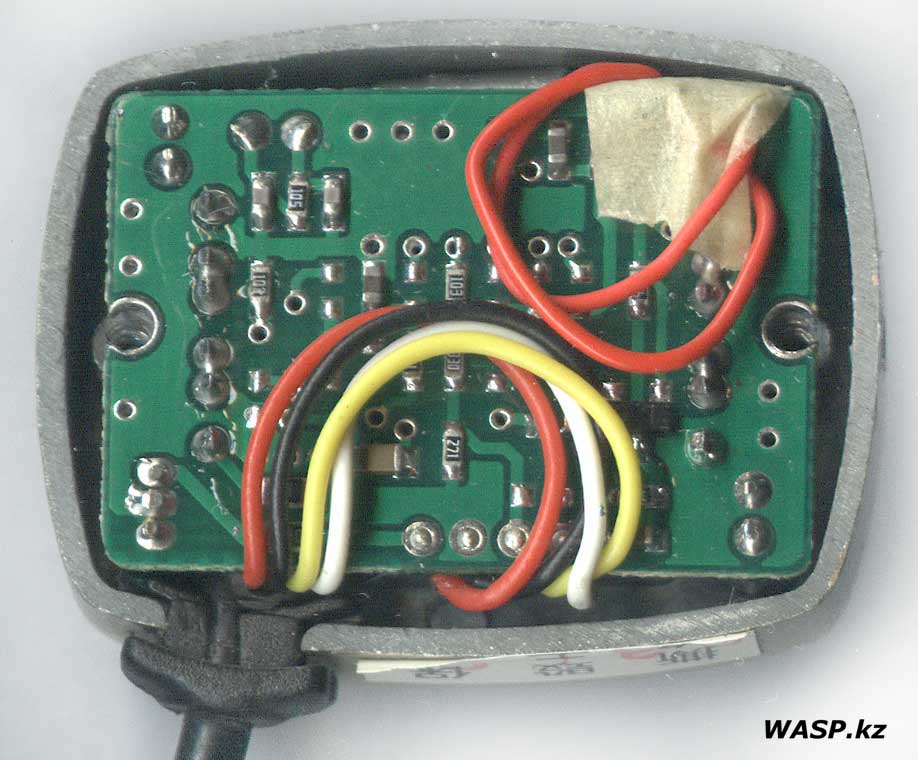

QuanAn QA-883 как устроена видео камера



В передней части корпуса мы видим такую картину - маленькая плата... и провода.

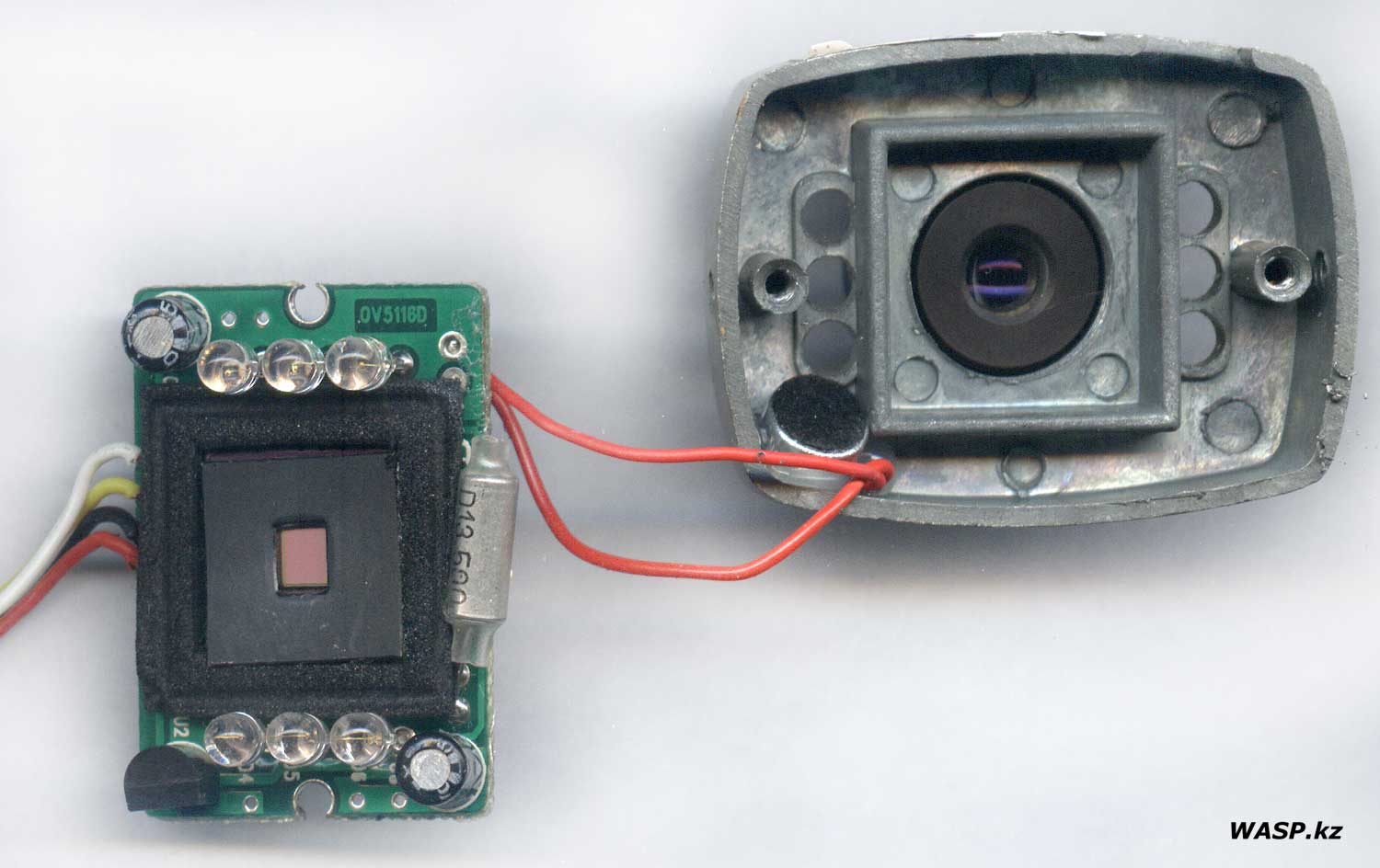

QuanAn QA-883 разборка аналоговой видеокамеры



Вытаскиваем плату, сильно не дергаем - к передней стороне на термоклее сидит микрофон... Вот так вот выглядят внутренности этой камеры. Матрица по краю имеет мягкую квадратную наклейку, похожую на микропористую резину - этой прокладкой она прижимается к квадратному бортику вокруг объектива. И еще, матрица закрыта квадратным кусочком картона, с вырезом посередине. Убираем это.

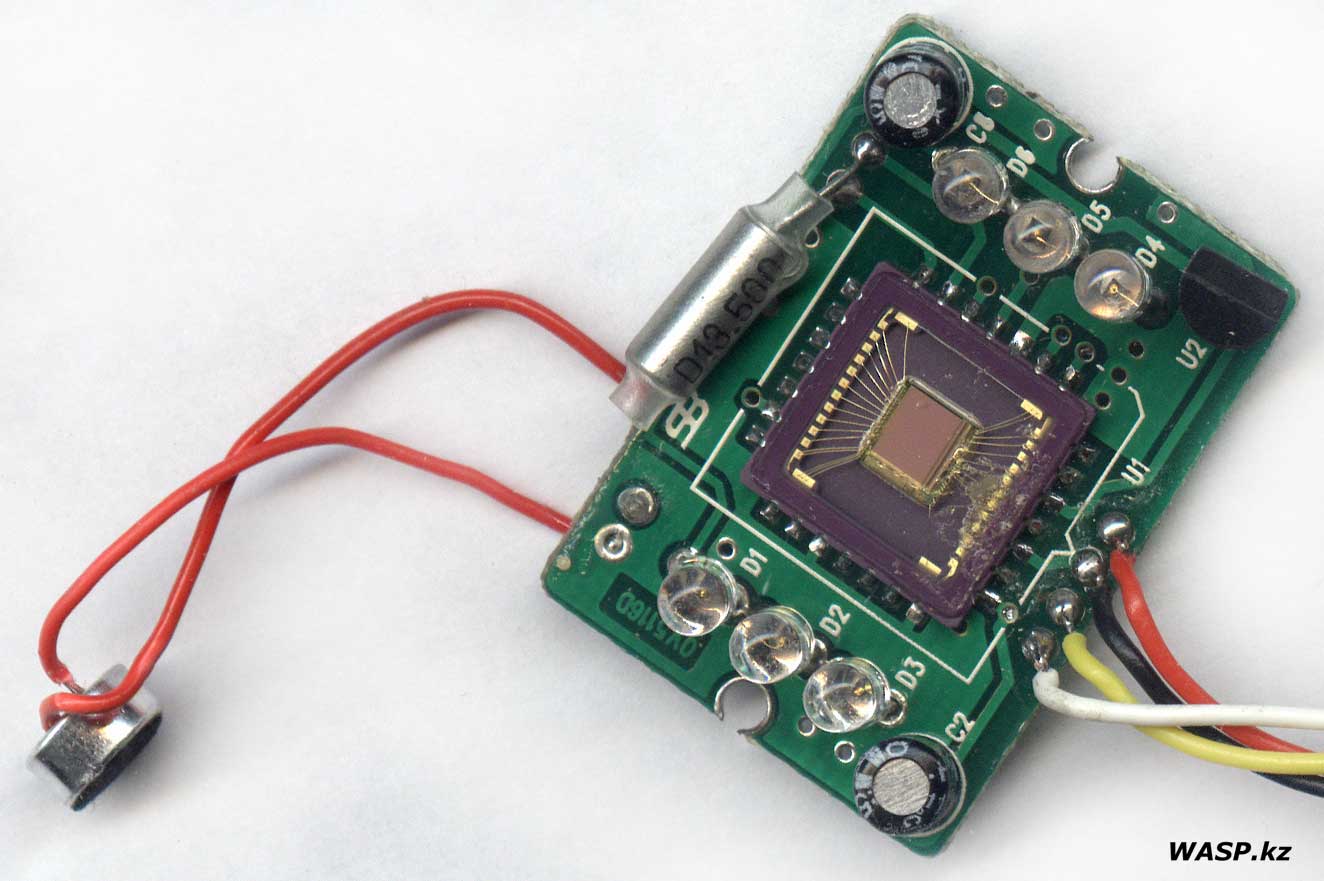

QuanAn QA-883 матрица видеокамеры



На плате маркировка: OV5116D. Распаяно: шесть светодиодов, и два электролитических конденсатора, кварцевый или керамический резонатор - D13.500. Стабилизатор напряжения на 5 вольт, помеченный на плате как U2 - WS 78L05. По центру платы распаяна матрица камеры - какая? Это 1/4 дюймовая монохромная аналоговая CMOS матрица OV5116 производства OmniVision Technologies. Дающая разрешение в системе PAL 352х288 пикселей. Даташит на нее в интернете имеется - подробные сведения читайте в нем. Несмотря на свои скромные характеристики, и на то, что она уже 20-летней давности, ее все еще производят, на Алиэкспрессе камеры с этой матрицей стоят от 18 до 28 долларов США... А сами матрицы стоят $7-8... Все потому, что камеры очень неприхотливы, крайне простые и дешевые, при этом дают сравнительно неплохую картинку.

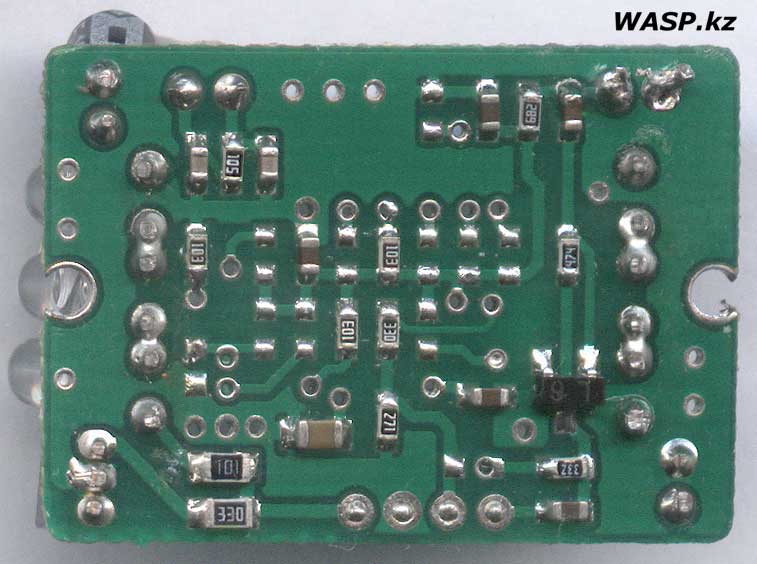

QuanAn QA-883 схема видеокамеры



Но продолжаем. Обратная сторона платы - здесь некоторое количество SMD элементов - резисторов и конденсаторов...



Микрофон маркировки не имеет.

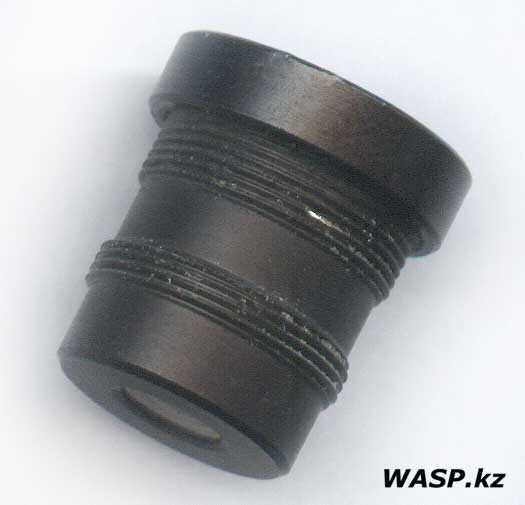

QuanAn QA-883 объектив видео камеры



Объектив. Он регулируется на очень небольшое расстояние... Выкрутить его из корпуса не так-то просто... Но выкручиваем. Вот так он выглядит.



Разбираем его - откручиваем переднее кольцо, снова с помощью плоскогубцев... Объектив сделан из алюминия, и потому резьбовые соединения не самые лучшие...

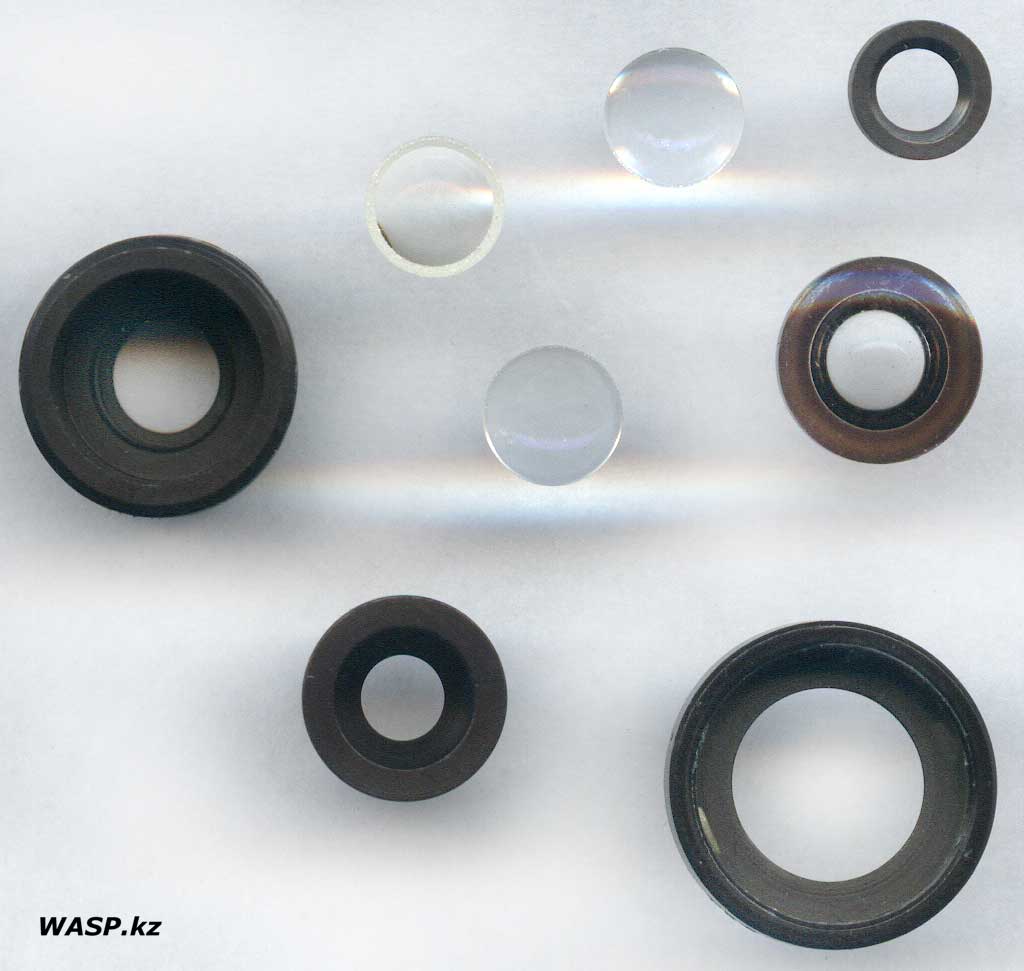

QuanAn QA-883 разборка объектива камеры



Объектив состоит из восьми элементов: два - это корпус, четыре линзы. Одна прокладка и один вкладыш, который отодвигает крайнюю внешнюю линзу от трех других. Линзы изготовлены из стекла и имеют пленки просветляющего слоя...



На этом обзор камеры наблюдения QuanAn QA-883 можно закончить. Можно только еще добавить, что точно такие же камеры выпускались с другими матрицами и были цветными, эти же камеры выпускались под другими брендами и наименованиями... Но все это - уже вчерашний день. С современными камерами наблюдения им тягаться невозможно.





Михаил Дмитриенко, 2020 г.
