Блок питания AeroCool KCAS-650M после майнинга
Сегодня мы рассмотрим компьютерный блок питания AeroCool KCAS-650M на 650 Вт, а потом разберем и посмотрим, что у него внутри... как он сделан. Это пожалуй важнее внешнего вида и заявленных характеристик.
Тайванская компания AeroCool Advanced Technologies или сокращенно AAT сама ничего не разрабатывает и не производит, это просто "офисный планктон" - держатель бренда. За них все делают неведомые человечики, которые остаются в тени... лавры их деятельности пожинает Аэрокул со штатом сотрудников менее 200 человек. Компания стала известной процессорными кулерами и блоками питания, на которых красовался их логотип. Агрессивная спам-реклама сделала свое дело и компания выделилась на фоне прочих таких же "производителей"... Теперь логотип AeroCool помимо кулеров и БП можно встретить на компьютерных корпусах, столах и креслах. Ради самопиара компания не брезгует ничем - от уже упомянутого спама, до присвоения себе несуществующих достижений и приоритетов... Тем не менее, продукция под этой ТМ вполне неплохая, и вот сегодня у нас в гостях один из популярных ее товаров - 650 ваттный блок питания. Не обращайте на "потрепанный" внешний вид внимание - в заключительной части я все объясню.
+ Щелкайте по фото, чтобы увеличить!

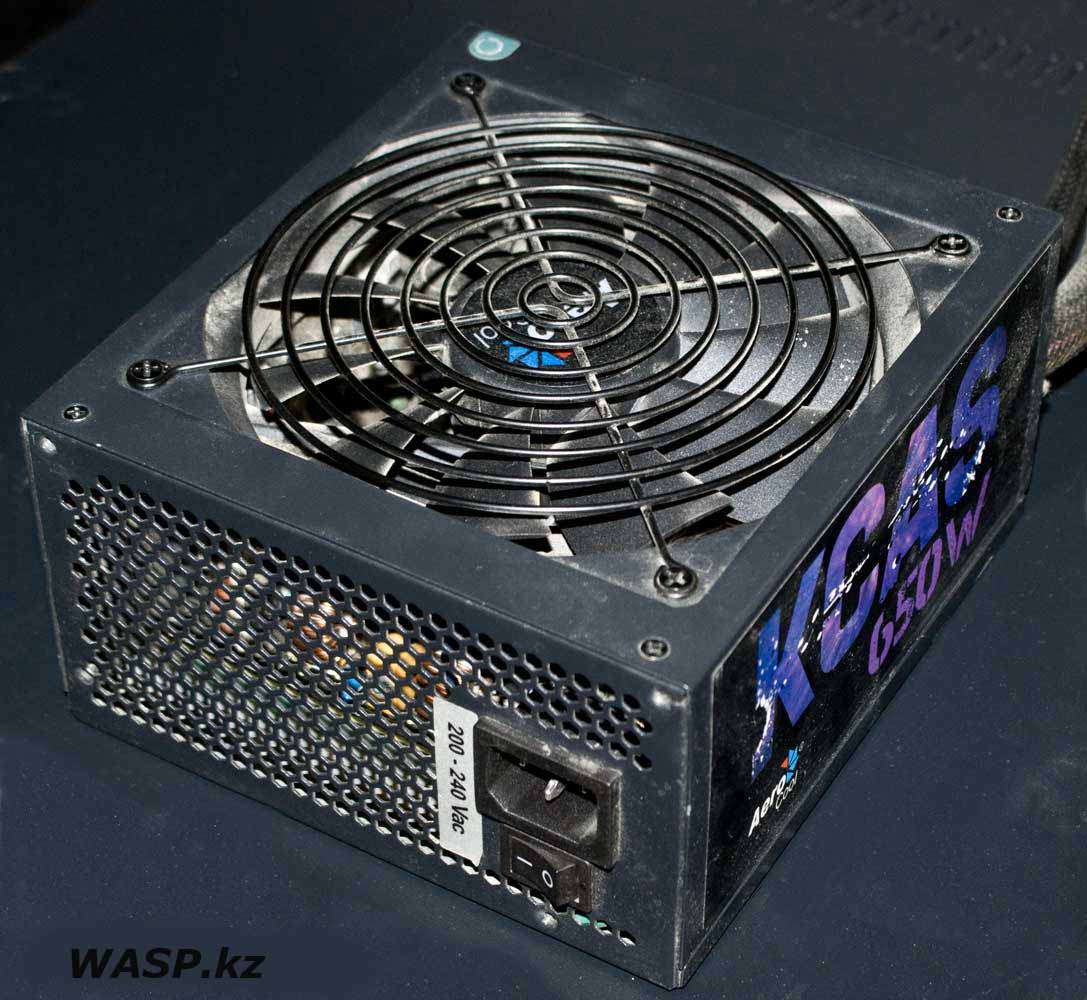

Итак, БП AeroCool KCAS-650M стандартного типа и размеров, черный матовый корпус, сравнительно увесистый... Под накладной защитной решеткой типа гриль 120 мм вентилятор. Внешняя сторона усеяна сотовыми вентиляционными отверстиями. Тут же внешний разъем и кнопка включения-выключения.
Задняя сторона. Тут, затянутые в черную нейлоновую сетку выходят два жгута проводов: один стандартный 24-контактный питания материнской платы, второй - два по четыре разъема, также стандартного типа питания CPU (только два экземпляра - для соответствующих матплат).
Остальные разъемы зжесь подключаются серез колодки - так называемая модульная система. Четыре разъема, куда подключаются такие же в нейлоне жгуты, с разъемами: красный - дополнительного питания видеокарты. Остальные стандартные разъемы SATA... IDE... MOLEX... их много, должно хватить на все случаи жизни!
Этикетка - обычная в общем-то... по нынешним временам даже скромная, монашеская. Знак сертификации 80 PLUS Bronze. Название... и название модели, кстати, иное ACP-K650CM... любят они жонглировать буквами на пустом месте!

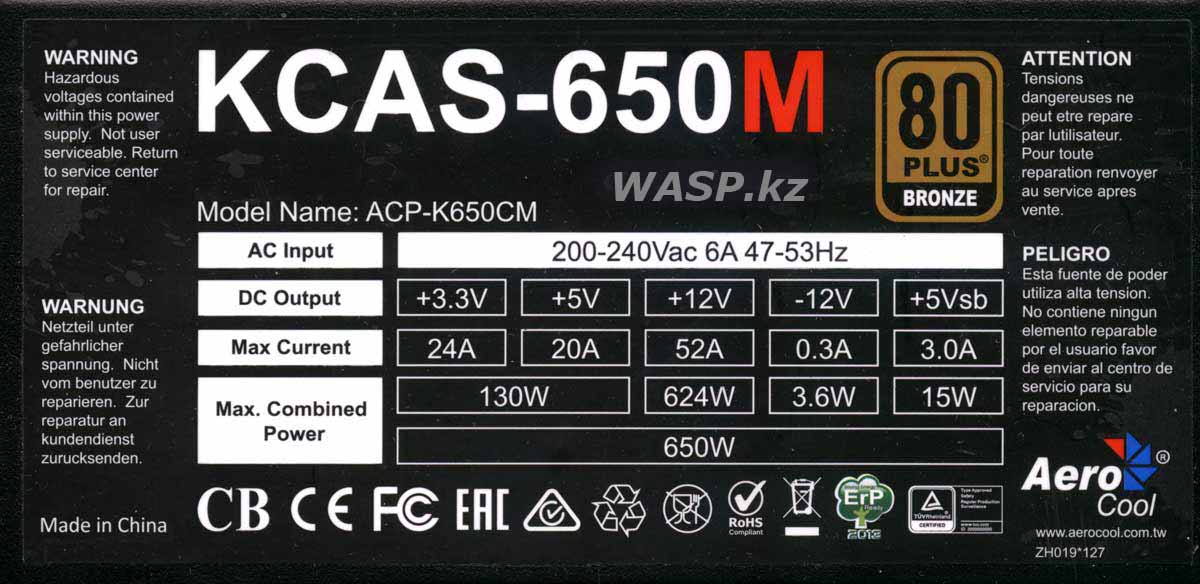

А вот таблица, полезная информация в ней. Общая суммарная мощность БП 650 Вт. Вопреки модному тренду, указана всего одна лигия +12V и на нее приходится 624 Вт. В на +3.3V +5V - 130 Вт. Какая-то арифметика у Аэрокула кривая... видимо самогонки перепили, когда сочиняли эту табличку.
А с другого бока рекламная картинка, где назывние погрызанно мышами, и обделано их же пометом... наверное в китайском мозгу это выглядит круто.
Разборку мы проведем ниже, а сейчас предыстория. Этот БП был куплен в декабре 2017 года - я его уже описывал, так что эти статьи частично дублируют друг друга... Задача - работа в ферме для майнинга криптовалюты (эфира). Четыре видеокарты AMD RX 580 для этого БП слишком - тем более разогнанные. А вот парочку GeForce GTX 1050 Ti Dual он тянул на ура, мог бы и четыре такие карты тянуть...
И так он почти безостановочно работал все это время, до момента пока эти видеокарты стали негодными для майнинга эфира...
Общие и окончательные выводы я сделаю в самом конце. А сейчас отмечу, что в общем и целом БП AeroCool KCAS-650M был хорошим выбором - качественный, мощный, сравнительно недорогой. К сожалению эта модель уже снята с производства (по крайней мере в прайсах компаний ее нет). Модульная чистема подключения кабелей удобная и позволяет не захламлять внутреннее пространство системного блока ненужными проводами.
Большой вентилятор хорошо вытягивает весь нагретый воздух из корпуса, и можно не ставить более никаких дополнительных вентиляторов. Кстати, шум от этого БП минимальный.
Теперь можно приступить и к разборке блока питания AeroCool KCAS-650M, к сожалению - полной разборки я пока не получил... Так как блок питания рабочий, а его устройство таково, что даже частичная разборка требует работы с паяльником, то я рисковать не стал. Но это пока... когда мне попадет этот БП в полную собственность, тогда я статью дополню.
Разборка обычная: выкручиваем четыре винта на стороне, где вентилятор (шляпка одного винта заклеена гарантийным стикером). Теперь можно снять верхнюю П-образную часть корпуса. Сильно не дергаем - на ней закреплен вентилятор, можно провод оборвать!

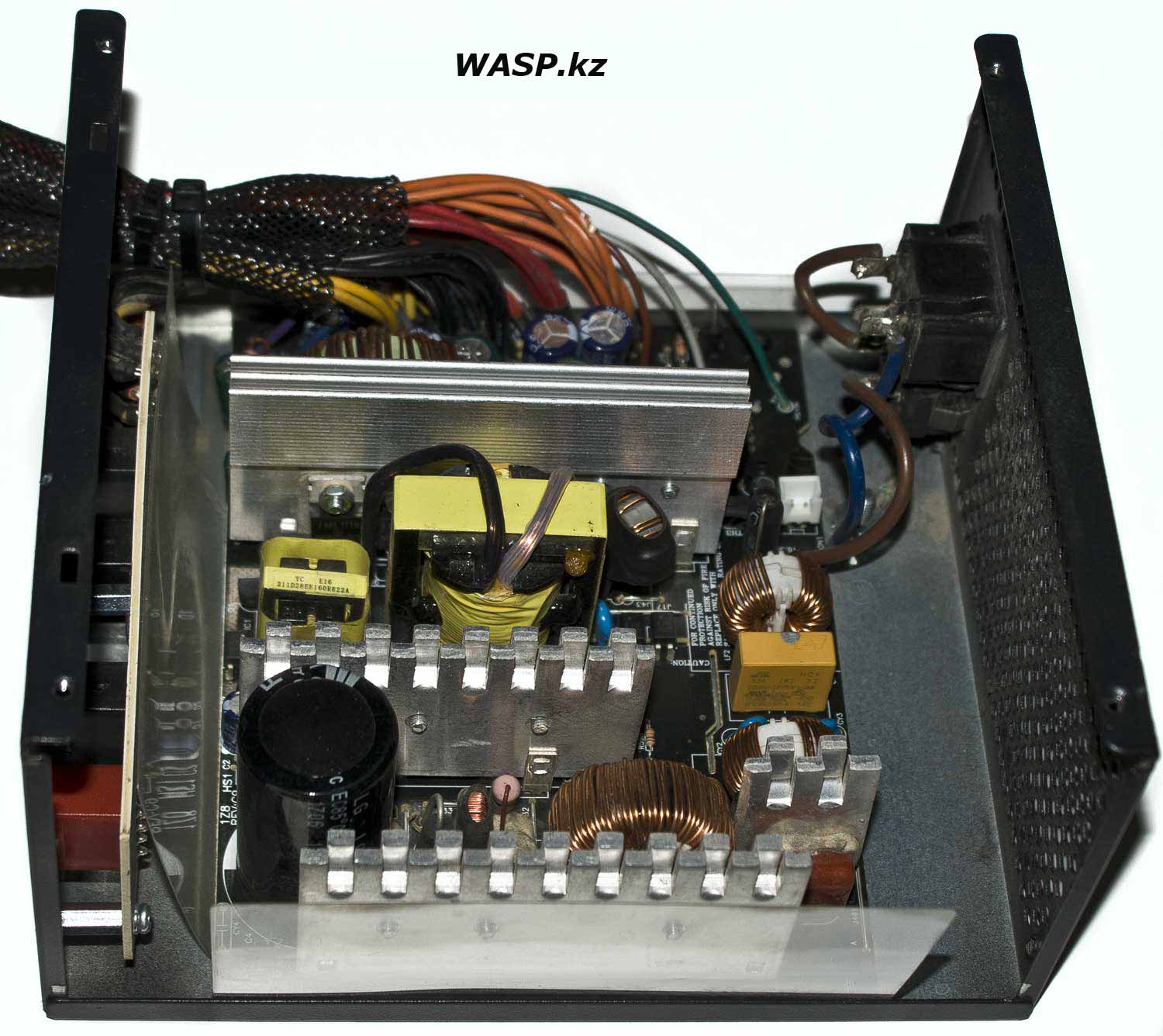

Вентилятор отсоединяем, внутренности блока питания очищаем от пыли - а ее набралось немало! Смотрим внутрь...

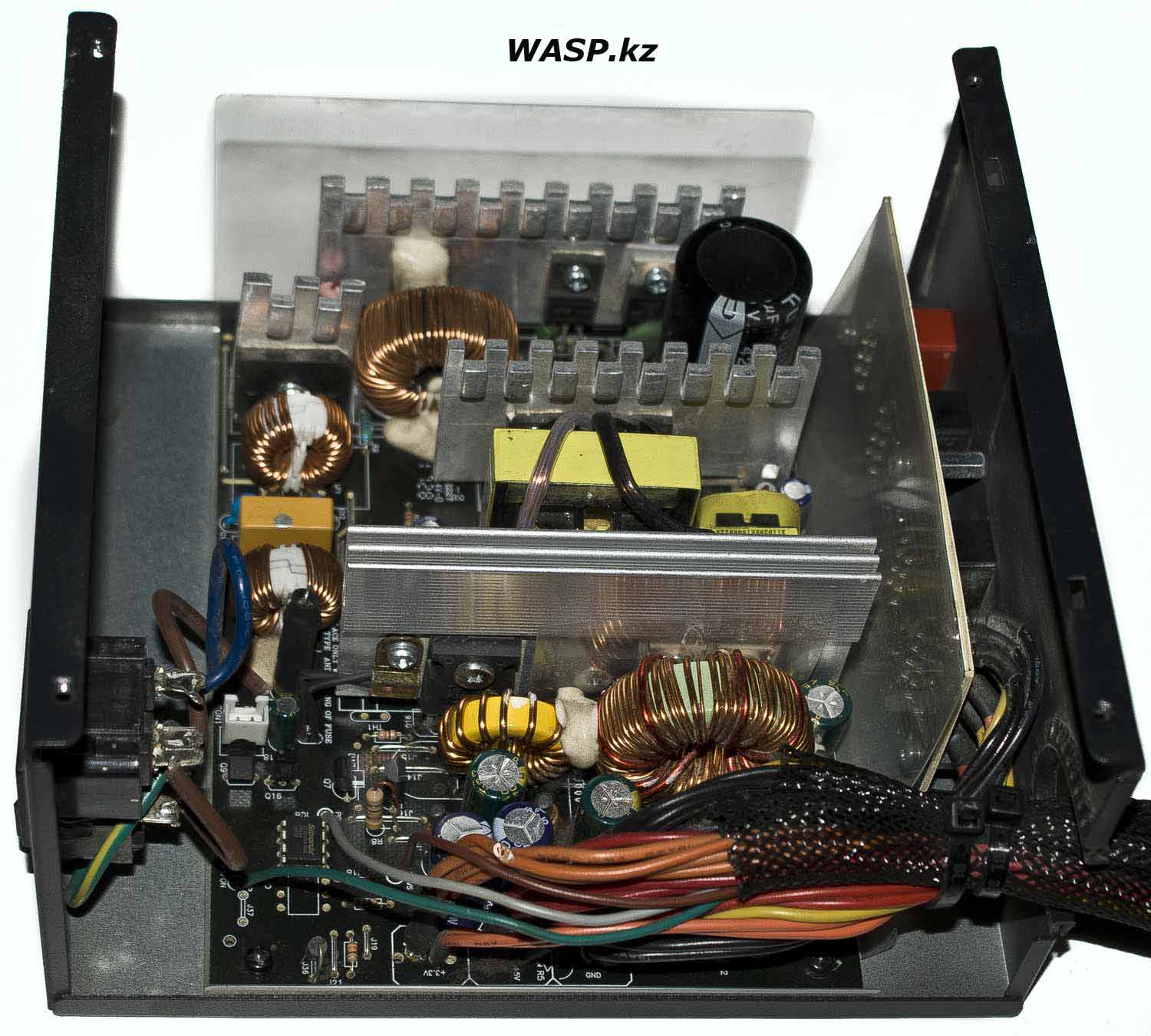

Смотрим с другого боку... Что за хрень? Хочу сказать, что мы имеем нечто совсем другое, нежели рассчитывали увидеть! Поясню.
Выбор компьютерного блока питания - вещь очень сложная, никаких ориентиров нет, только некие данные на этикетке и заверения производителей да продавцов... Которым, как показывает практика, верить особо не стоит. Им соврать ничего не стоит! А самому проверить блок питания практически невозможно. Нужно дорогостоящее оборудование и знания, сутки-двое непрерывного тестирования, мониторинга и замера значений... Такую работу могут проводить только обеспеченные граждане, но они в интернетах статьи не пишут и отзывы не оставляют... Либо это компании, имеющие такой бизнес. А это значит, что они работают за деньги - верите ли вы таким данным? Производитель заплатит им за нужные результаты и все!
ВЫБОР - КАК БЫТЬ ?! Потому, весь наш выбор - простых людей - заключается в следующем: мы оцениваем блок питания по внутренностям. Если кто знает, тот по элементам может определить - по транзисторам, диодам, конденсаторам, микросхемам - способен ли БП выдавать заявленную мощность? Соответствует ли он заявленным характеристикам? Ну а если человек и здесь ничего не может определить, остается только вес - чем тяжелее БП, тем лучше. Не может блок питания на 650 Вт весить 1 килограмм... Если он будет весить примерно 3 килограмма - это будет отличный БП. Для примера, 450 Вт блок питания HuntKey V-Power LW-6450HG - качественный, но бюджетный, весит 1 килограмм 800 грамм. А этот AeroCool KCAS-650M едва весит 1 кг 670 грамм - и то, в основном благодаря корпусу из толстой стали.

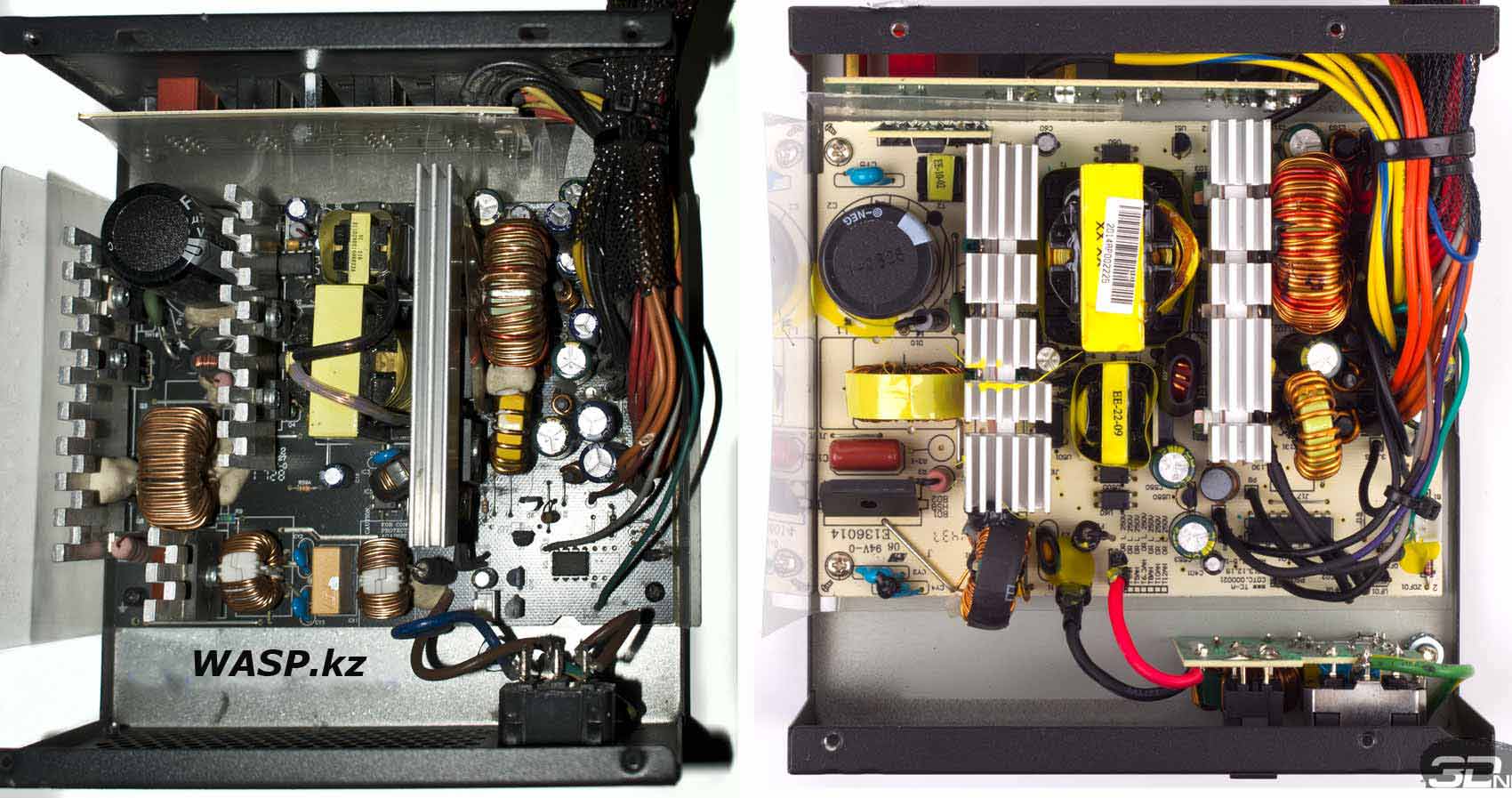

А теперь - к чему это я? Когда собралась ферма для майнинга, из БП было несколько претендентов, на все искалась любая информация в интернете. На сайте 3D News есть статья "Обзор блока питания AeroCool KCAS-650M: разумный минимум" и там есть фотографии этого блока питания. Так вот - там описан и протестирован совершенно другой блок питания! Внутренности другие!
Это значит, производитель походу может менять внутренности одной модели... Но Аэрокул не производитель... да, но он хотя бы несет хоть какую-то ответственность за это бессовестное жонглирование?!
Продолжаем. Так как полную разборку я не стал производить, то многое осталось скрыто - одно закрыто другими элементами, которые стоят вплотную, другое залито термоклеем...
На плате мы видим четыре алюминиевых радиатора. На одном распаяны элементы активного PFC. Маленький радиатор - диодный мост. Затем радиатор с силовыми транзисторами. И наконец, с выходными диодами. Плата электроники изготовлена Andyson, которые специализируются на ОЕМ-производстве для "именитых" (и не очень) брендов. Надо сказать, что эта плата полная копия той, которая стоит в БП KCAS-600W этого же Аэрокула... откуда они еще 50 лишних ватт взяли - из пальца, для рекламы!

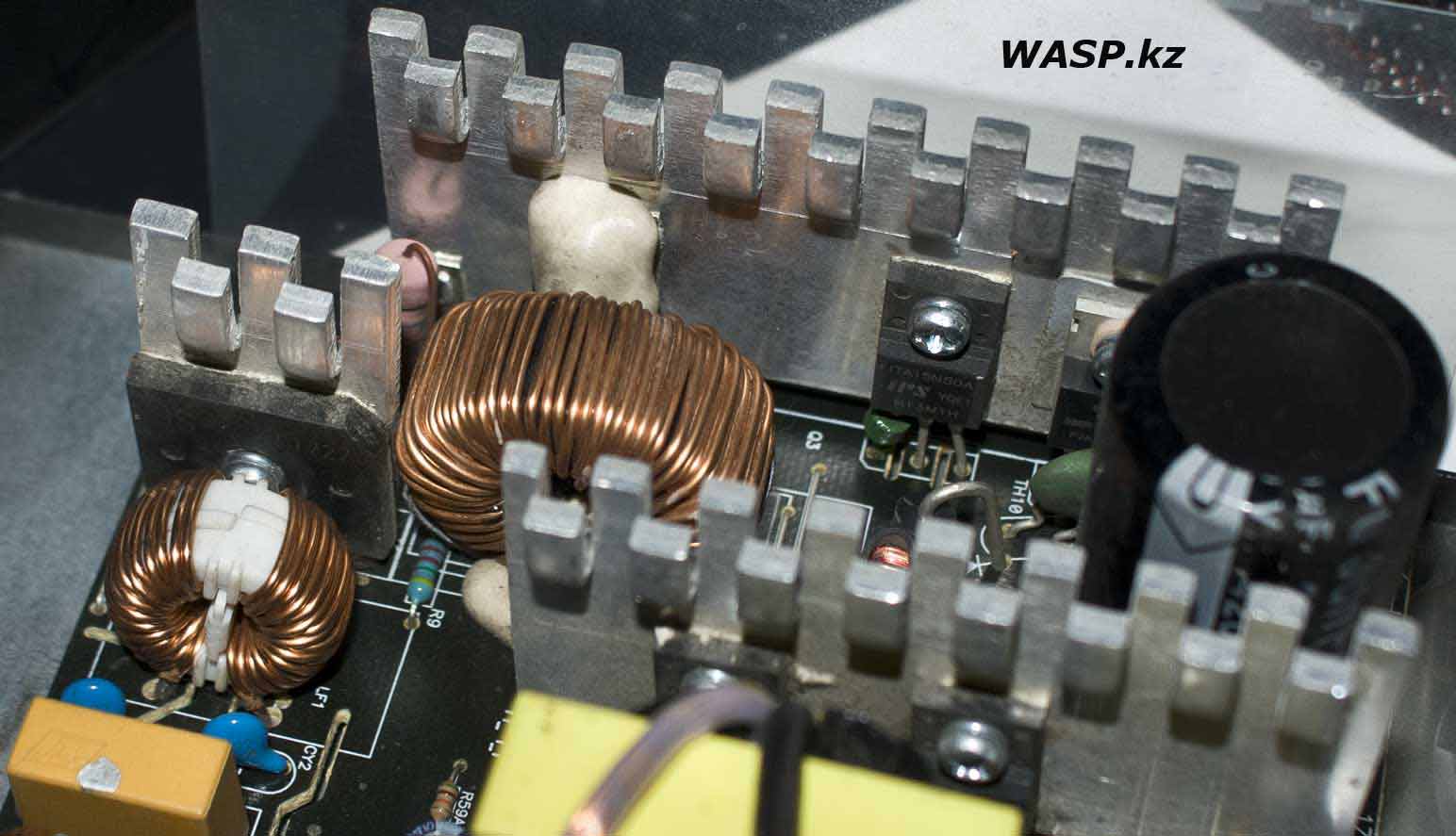

На входе распаян ЭМП-фильтр. Диодный мост имеет маркировку PIS F1727 и он притянут к маленькому радиатору охлаждения. Затем активный корректор мощности - здесь МОСФЕТ-транзистор ITA15N50A и диод, маркировку которого я не разглядел, сюда же входит тороидальный дроссель.
На втором радиаторе два выпрямительных транзистора, маркировка которых мне осталась неизвестной. На третьем радиаторе шесть элементов... два диода Шоттки P30L45... Еще MBR30L60CT... Супервайзер Sitronix ST9S313A-DAG... Есть еще микросхема дежурки, которая не попала на фото. А также на обратной стороне платы есть элементы.
На выходе один дроссель групповой стабилизации и несколько дополнительных. Выходные конденсаторы...
В общем и целом все вроде бы неплохо, но... этот БП не для майнинга. То, что в данном случае он успешно отработал в ферме, объясняется тем, что две GTX 1050 Ti - это смешная нагрузка, он бы и четыре такие потянул... А вот для более тяжелых, но в рамках заявленных характеристик - он просто бы вмер. Как об этом немало написано на Майнинг-Клуб Инфо....
Вентилятор производства Poweryear PY-13525M12S - то не 120, а 135 мм в диаметре вентилятор. Вполне качественный, тихий и производительный. Запитывается от двухконтактного разъема на 12 вольт. Кстати, к последнему радиатору притянут датчик температуры - интересно, вентилятор может менять обороты от степени нагрева?
Я свой краткий вывод даю
Блок питания AeroCool KCAS-650M хороший, для игровых ПК, достаточно тихий и стабильный, если его не перегружать чрезмерно. Но вот претензии к самому Аэрокулу есть. Но это и без меня сто раз в интернете пережевано.
Михаил Дмитриенко
Алма-Ата
Январь 2021 г. |
