Статьи » CD-DVD и прочие оптические накопители » Lite-On SOHW-812S обзор и разборка DVD/CD-RW
Lite-On SOHW-812S обзор и разборка DVD/CD-RW

Lite-On SOHW-812S описание, разборка DVD/CD-RW накопителя



Очередной оптический привод Lite-On SOHW-812S, 2006 года изготовления, который читает и записывает различные CD и DVD диски, достаточно старый, с IDE интерфейсом - именно его мы сегодня рассмотрим и разберем до основания.

Это очень распространенная модель - компания Lite-On производила эту модель в виде OEM для многих иных брендов, например, эта модель называлась еще: Generic DRW-2S81, и Freecom 8J1, и Gigabyte GO-W0808A, и Memorex True8XI, и SONY DW-U18A, и TEAC DV-W58G-A... в конце концов, они начали производить его и под своим собственным именем.



+ Щелкайте по фото, чтобы увеличить!



Lite-On SOHW-812S обзор CD/DVD-RW привода



Итак, внешне это самый обычный привод, стальной корпус, пластмассовая передняя панель - эти панели были разного цвета. Вес вполне увесистый...

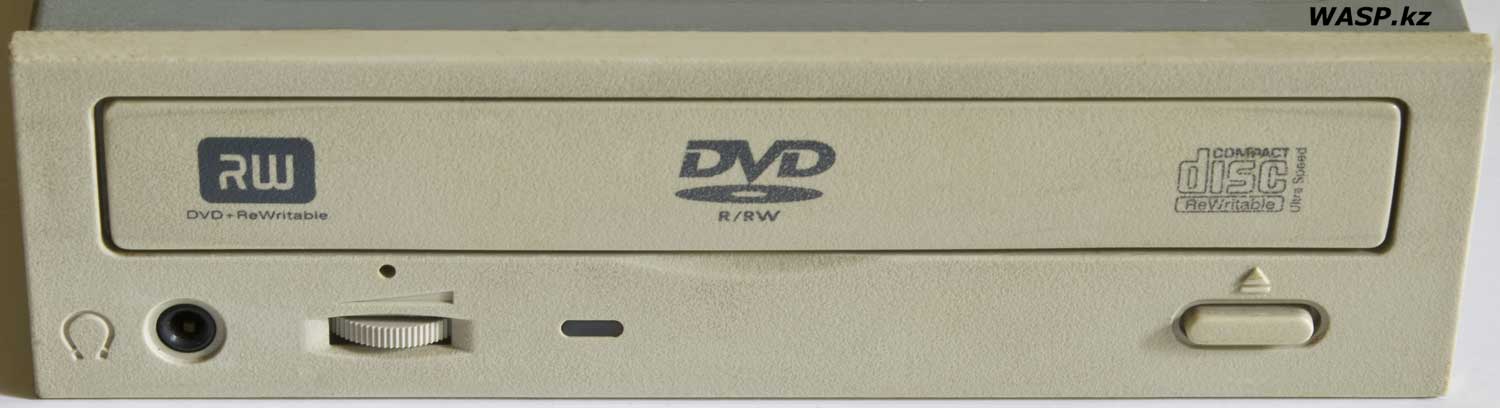

Lite-On SOHW-812S обзор оптического привода



На передней панели, на выдвижном лотке нанесены знаки, говорящие об основных характеристиках... Ниже, слева направо: разъем типа мини-Джек, для подключения наушников и рядом регулятор уровня громкости - рудимент от древних приводов, для прослушивания аудио дисков... Тут же маленькое отверстие для экстренного открывания лотка вручную, для извлечения диска. Затем продолговатая вставка - светодиодный индикатор работы привода. Ну и наконец, кнопка открытия или закрытия лотка.



Lite-On SOHW-812S оптический привод, описание



На задней стороне все также обычно: разъем питания и 40-контактный IDE разъем для подключения шлейфа... затем группа из 6 контактов - выбор режима работы привода. Затем два аудиовыхода - аналоговый и цифровой, раньше можно было через них напрямую соединять оптический привод со звуковой картой... Еще шесть не подписанных контактов - это служебные разъемы, которые использует только лишь производитель, ну и ремонтники...



Lite-On SOHW-812S02C обзор DVD/CD-RW привода



На верхней части корпуса две наклейки: одна со штрих кодом, также на ней указан серийный номер изделия, указана модель SOHW-812S02C, и дата изготовления - май 2006 года. Вторая наклейка - этикетка устройства, на ней указан производитель - LITE-ON IT CORP. Затем указано название устройства - DVD/CD REWRITABLE DRIVE, и модель SOHW-812S (как видим на первой наклейке название модели несколько иное). Затем идут обычные значки сертификаций и соответствия стандартам, требования по питанию и предупреждения об опасности излучения лазера... Сделано в Китае.

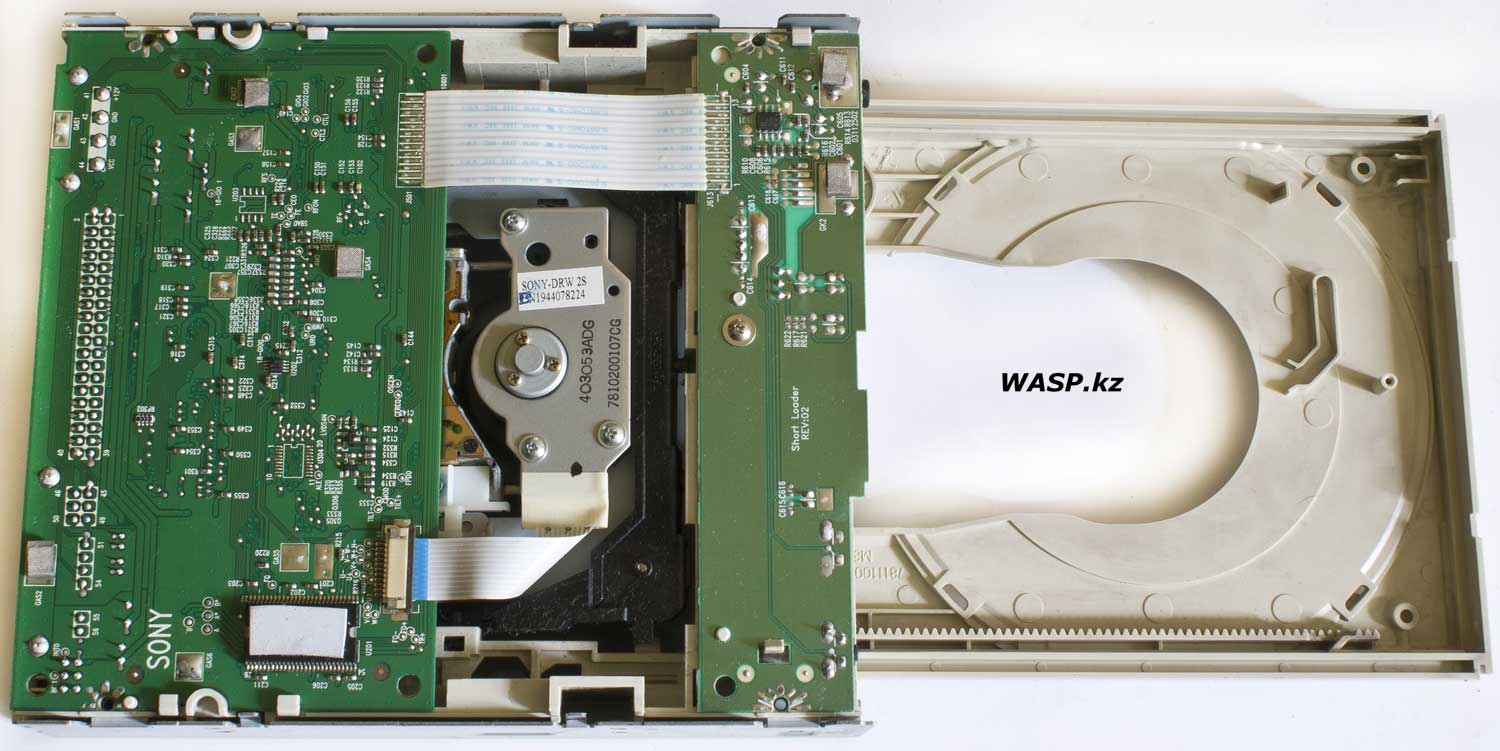

Lite-On SOHW-812S разборка оптического привода



Приступаем к разборке. Выкручиваем винты и сперва снимаем нижнюю часть корпуса, между днищем и платой электроники толстая прозрачная пластина - изоляция... Смотрим внутрь: две платы электроники, под ними блок лазерной головки... лоток выдвинули...

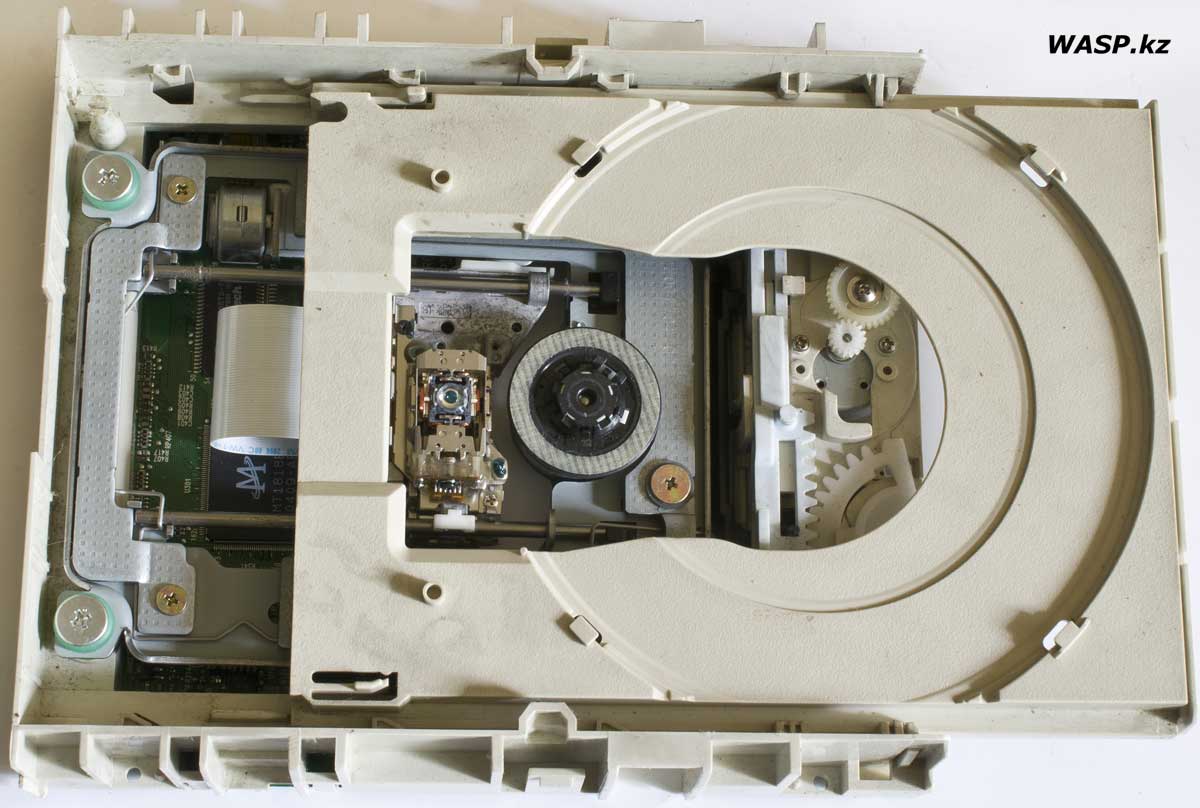

Lite-On SOHW-812S разборка DVD-RW привода



Затем снимаем верхнюю часть корпуса. Станина привода пластмассовая...



Lite-On SOHW-812S разбираем оптический привод



Убираем лоток компакт-дисков. Смотрим на блок лазерной головки, на механизм выдвижения лотка... в общем, все это уже знакомо - во многих моделях приводов Lite-On мы видим точно такую же картину. Устройство от модели к модели постепенно модернизировалось, как и у прочих производителей (реальных производителей).

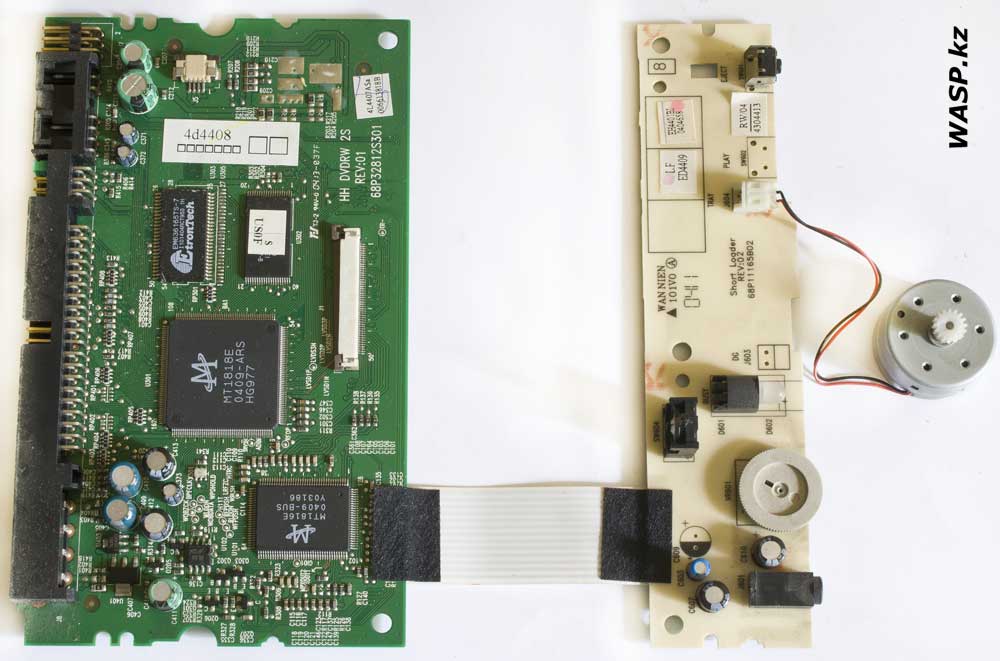

Lite-On SOHW-812S разборка и ремонт DVD-RW



Разбираем далее. Вытаскиваем платы электроники привода Lite-On SOHW-812S... рассмотрим их ближе.



Lite-On SOHW-812S схема DVD-RW привода



Основная или системная плата. На ней маркировка: HH DVDRW 2S REV:01 68P32812S301. Затем непонятный логотип и надпись: TJ-2. Две бумажные наклейки, на них: 4d4408 и 4L4407ASa 006613818B.



MediaTek MT1818E контроллер CD и DVD-RW



Плата основана на микроконтроллере MT1818E 0409-ARS HG977 производства MediaTek.

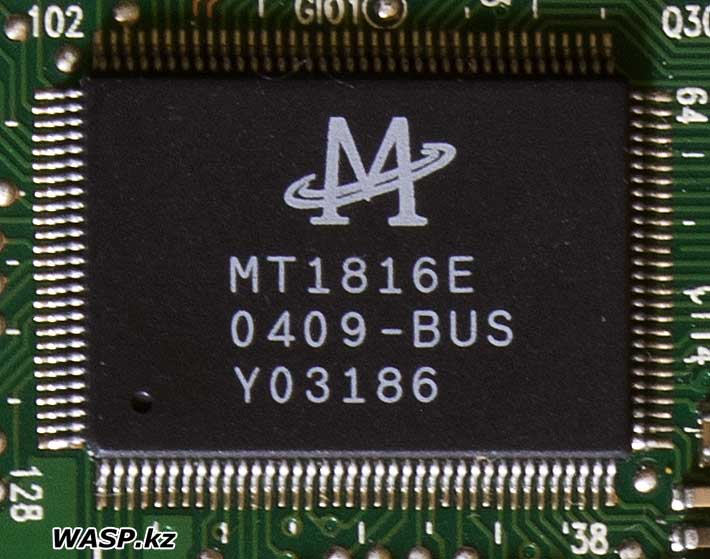

MediaTek MT1816E чип оптического привода



Рядом еще один чип этого производителя MT1816E 0409-BUS Y03186 - как правило, оба эти чипа работают в паре, и были достаточно популярны в приводах... Еще 8-ногий чип RL66 4F52W - это EEPROM память, аналог 93С66...



SST 39VF080 чип флэш-памяти



Затем чип флэш-памяти, на нем наклейка S US0F, под ней маркировка - SST 39VF080 70-4C-EI 0405177-B.



EtronTech EM636165TS-7 чип оперативной памяти



И чип оперативной памяти EM636165TS-7 I101404RCT953.1H с логотипом EtronTech.



Lite-On SOHW-812S плата электроники DVD-RW



Обратная сторона платы. Здесь большими буквами написано SONY... Большая микросхема, которая через прокладку прижимается к стальному корпусу привода, используя его как радиатор охлаждения. На ней маркировка: BD7902FS и это драйвер двигателей оптического привода. На этой стороне SMD элементы, среди них 8-ногая микросхема A59 6 2 BH...

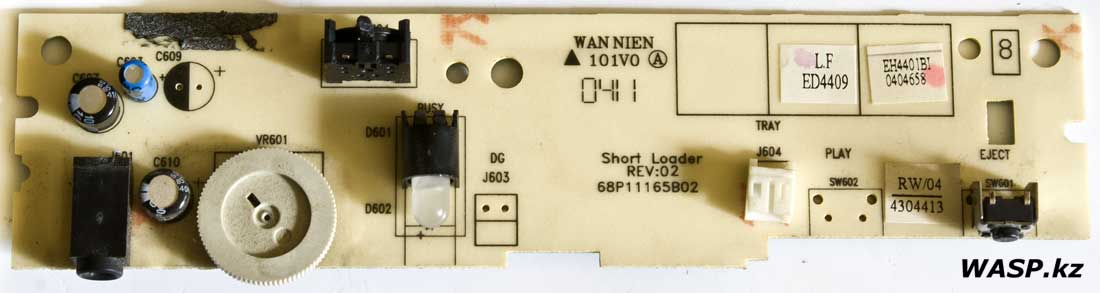

Lite-On SOHW-812S плата передней панели привода



Следующая плата - я ее называю платой передней панели. На ней маркировка WAN NIEN 101V0, Short Loader REV:02 68P11165B02. Три бумажные наклейки, на них: L.F WD4409 и EH4401BI 0404658, и RW/04 4304413. Эта плата полностью идентична платам в других приводах, которые я уже ранее рассматривал LITE-ON SOHR-5238S и LITE-ON LTR-52327S...

К плате через 2-х контактный разъем подключен электродвигатель с пластмассовой шестерней на оси - он двигает лоток.

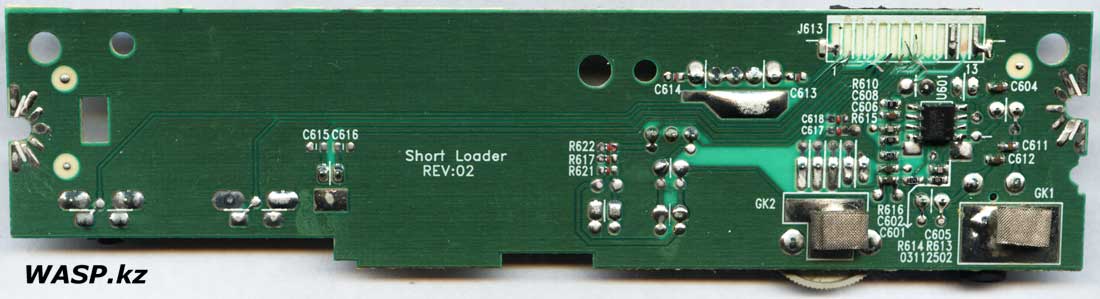

APA2308 чип УНЧ в приводе Lite-On SOHW-812S



На обратной стороне платы SMD элементы и среди них микросхема УМЗЧ APA2308 для наушников...





Теперь блок с лазерной головкой. Он смонтирован на шасси из толстой штампованной стали, которая у пластмассовому корпусу крепится через мягкие резиновые амортизаторы. На шасси выбито - 127B1. Разбираем и это.



D4325X190 шаговый двигатель в CD DVD-RW



Каретку с лазерной головкой двигает шаговый двигатель, на нем выбита маркировка: 7810200082AC. С другой стороны краской нанесена другая маркировка: D4325X190...

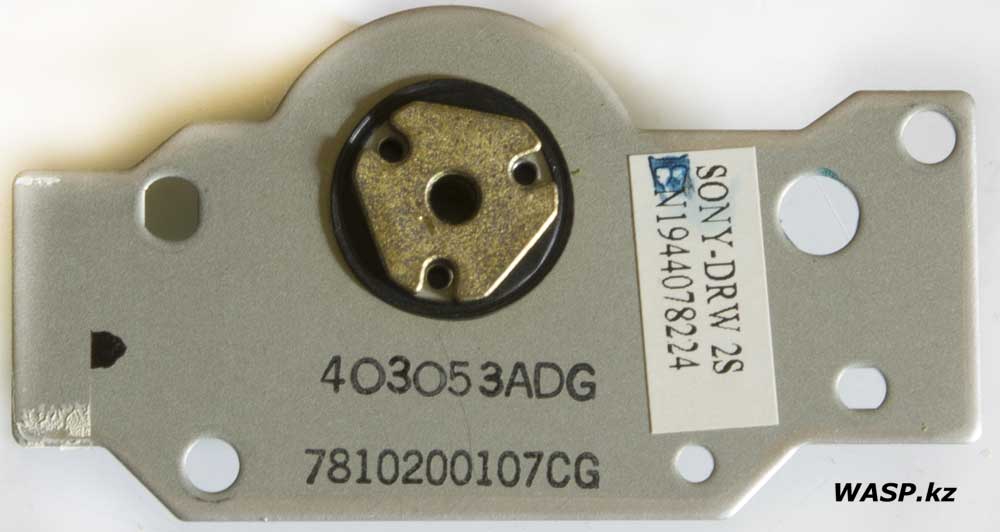

SONY-DRW 2S EN1944078224 шпиндельный двигатель



Шпиндельный двигатель вращает компакт-диск. На торце стальная пластина и на ней маркировки: 403053ADG 7810200107CG, бумажная наклейка и на ней SONY-DRW 2S EN1944078224.





Шпиндельный двигатель с обратной стороны, здесь маркировка - 3B912. Снимаем ротор, смотрим внутрь - все обычно...





Лазерная головка - это отливка из алюминиевого сплава, на которой все и смонтировано. Название этой лазерной головки SF-DB10. Она была, да и сейчас остается, весьма популярной и широко распространенной. Ее можно встретить в самых разных оптических приводах, в том числе и в бытовых DVD плеерах... сейчас можно встретить эти головки не с алюминиевым, а пластмассовым корпусом...



На этом краткий обзор и разборка оптического привода Lite-On SOHW-812S закончены. В общем и целом привод был неплохой, надежный и быстрый (все-таки скорость 8Х для чтения DVD дисков это хорошо для тех времен). Отдельные проблемы с записью или чтением дисков, конечно же, были, как и у всех прочих приводов... Но теперь все это уже в прошлом, почти. Оптические приводы уходят в историю... тем более ушли в историю IDE приводы. На этом все.





Михаил Дмитриенко, 2019 г.





Lite-On SOHW-812S review and disassembly DVD / CD-RW



Another Lite-On SOHW-812S optical drive, manufactured in 2006, that reads and writes various CD and DVD discs, is quite old, with an IDE interface - this is what we are going to look at and disassemble to the ground.

This is a very common model - the company Lite-On produced this model as an OEM for many other brands, for example, this model was also called Generic DRW-2S81, and Freecom 8J1, and Gigabyte GO-W0808A, and Memorex True8XI, and SONY DW- U18A, and TEAC DV-W58G-A ... finally, they started to produce it under their own name.

So, apparently this is the most common drive, steel case, plastic front panel - these panels were of different colors. The weight is quite weighty ...

On the front panel, on a sliding tray, there are signs indicating the main characteristics ... Below, from left to right: a mini-jack connector, for connecting headphones and next to the volume control - a rudiment from ancient drives, for listening to audio CDs ... Here the same small hole for emergency opening the tray manually to remove the disc. Then the oblong insert is the LED indicator of the drive operation. Finally, the button for opening or closing the tray.

On the back side, everything is also usual: a power connector and a 40-pin IDE connector for connecting a loop ... then a group of 6 contacts selects the operating mode of the drive. Then two audio outputs, analog and digital, previously it was possible to directly connect an optical drive through a sound card through them ... Another six unsigned contacts are service connectors that only the manufacturer uses, and also repairmen ...

There are two stickers on the upper part of the case: one with a bar code, the serial number of the product is also indicated on it, the model is SOHW-812S02C, and the date of manufacture is May 2006. The second sticker is the device label, the manufacturer is indicated on it - LITE-ON IT CORP. Then the device name is indicated - DVD / CD REWRITABLE DRIVE, and the model SOHW-812S (as we can see on the first sticker, the model name is somewhat different). Then come the usual certification and compliance badges, power requirements and laser radiation hazard warnings ... Made in China.

We start dismantling. We unscrew the screws and first remove the lower part of the case, between the bottom and the electronics board, a thick transparent plate - insulation ... We look inwards: two electronics boards, under them a laser head unit ... the tray is extended ...

Then remove the upper part of the body. Drive frame plastic ...

Remove the tray of CDs. We look at the laser head unit, at the tray extension mechanism ... well, everything is already familiar - in many models of Lite-On drives we see exactly the same picture. The device from model to model was gradually modernized, as with other manufacturers (real producers).

We disassemble further. We take out the Lite-On SOHW-812S drive electronics boards ... let's take a closer look.

Main or motherboard. Markings on it: HH DVDRW 2S REV: 01 68P32812S301. Then the incomprehensible logo and the inscription: TJ-2. Two paper stickers on them: 4d4408 and 4L4407ASa 006613818B. The board is based on MediaTek's MT1818E 0409-ARS HG977 microcontroller. Next to this is another chip from this manufacturer, MT1816E 0409-BUS Y03186 - as a rule, both of these chips work in pairs, and were quite popular in drives ... Another 8-foot RL66 4F52W chip is an EEPROM memory, analog 93C66 ...

Then a flash memory chip, with a S US0F sticker on it, with a marking under it - SST 39VF080 70-4C-EI 0405177-B. And the EM636165TS-7 I101404RCT953.1H RAM chip with EtronTech logo.

The reverse side of the board. Here is written in large letters SONY ... A large microcircuit that is pressed through the gasket to the steel housing of the drive, using it as a cooling radiator. It has the marking: BD7902FS and this is the driver of the optical drive engines. On this side are SMD elements, among them the 8-foot A59 6 2 BH chip ...

Next board - I call it the front panel board. On it marking WAN NIEN 101V0, Short Loader REV: 02 68P11165B02. Three paper stickers on them: L.F WD4409 and EH4401BI 0404658, and RW / 04 4304413. This board is completely identical to the boards in the other drives, which I had previously considered LITE-ON SOHR-5238S and LITE-ON LTR-52327S ...

An electric motor with plastic gear on the axis is connected to the board through a 2-pin connector - it moves the tray.

On the reverse side of the SMD board, and among them, the UMZCH APA2308 microcircuit for headphones ...

Now the unit with a laser head. It is mounted on a chassis of thick pressed steel, which is fixed to the plastic case through soft rubber shock absorbers. 127B1 knocked out on the chassis. Parse and this.

The carriage with a laser head moves the stepper motor, the marking is stamped on it: 7810200082AC. On the other hand, another marking is applied with paint: D4325X190 ...

Spindle motor rotates the CD. At the end of the steel plate and on it marking: 403053ADG 7810200107CG, paper sticker and on it SONY-DRW 2S EN1944078224.

Spindle motor on the reverse side, here the marking is 3B912. Remove the rotor, look inside - everything is usually ...

The laser head is an aluminum alloy casting on which everything is mounted. The name of this laser head is SF-DB10. She was, and still is, very popular and widespread. It can be found in a variety of optical drives, including household DVD players ... now you can find these heads not with aluminum, but with a plastic case ...

This completes the overview and disassembly of the Lite-On SOHW-812S optical drive. In general, the drive was not bad, reliable and fast (after all, the 8X speed for reading DVDs is good for those times). Certain problems with recording or reading discs, of course, were, like all other drives ... But now all this is already in the past, almost. Optical drives go down in history ... all the more IDE drives go down in history. That's all.





Mikhail Dmitrienko, 2019
