Ремонт зарядного устройства для сотового телефона Nokia 6500 Classic и ему подобных

Как известно Nokia порою оригинальничает и от этих «оригинальностей» не всегда сладко…

Сотовый телефон Nokia 6500 Classic оснащен одним единственным разъемом – микро USB (именно микро, а не мини). Тот же 6500 Slider имеет уже «нормальные» разъемы…

Classic через этот разъем и заряжается, через него проходят и все прочие подключения. И было бы хорошо, если б не дефицит…

Найти под него зарядку, USB Data кабель (для соединения с ПК), а тем более наушники – проблема. Вторая проблема – стоимость. Как и все «свежее» и малораспространенное, аксессуары с микро USB разъемом в разы дороже.

Банальное китайское зарядное устройство с этим разъемом стоит более 20$, в то время как обычная «зарядка» для Nokia едва ли дотягивает до 4$...

Причем оба устройства абсолютно идентичны – как внешне, так и внутренне. Различие лишь в разъемах…

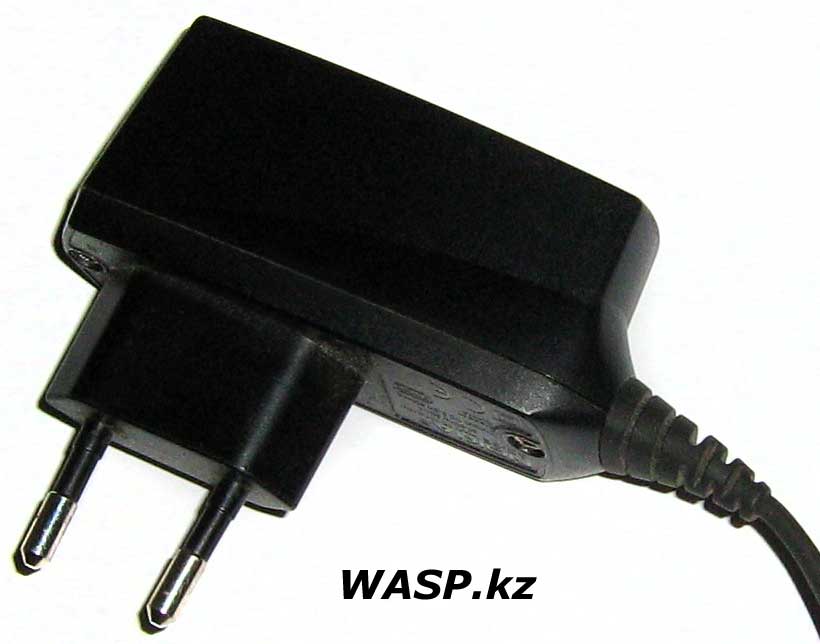

Внешний вид зарядки...

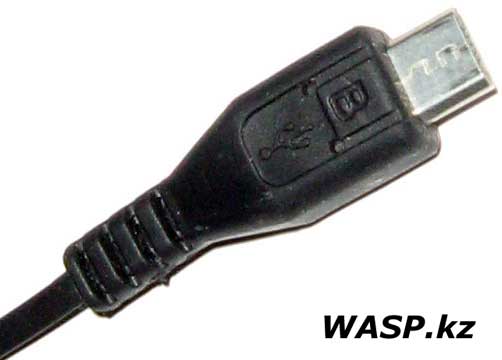

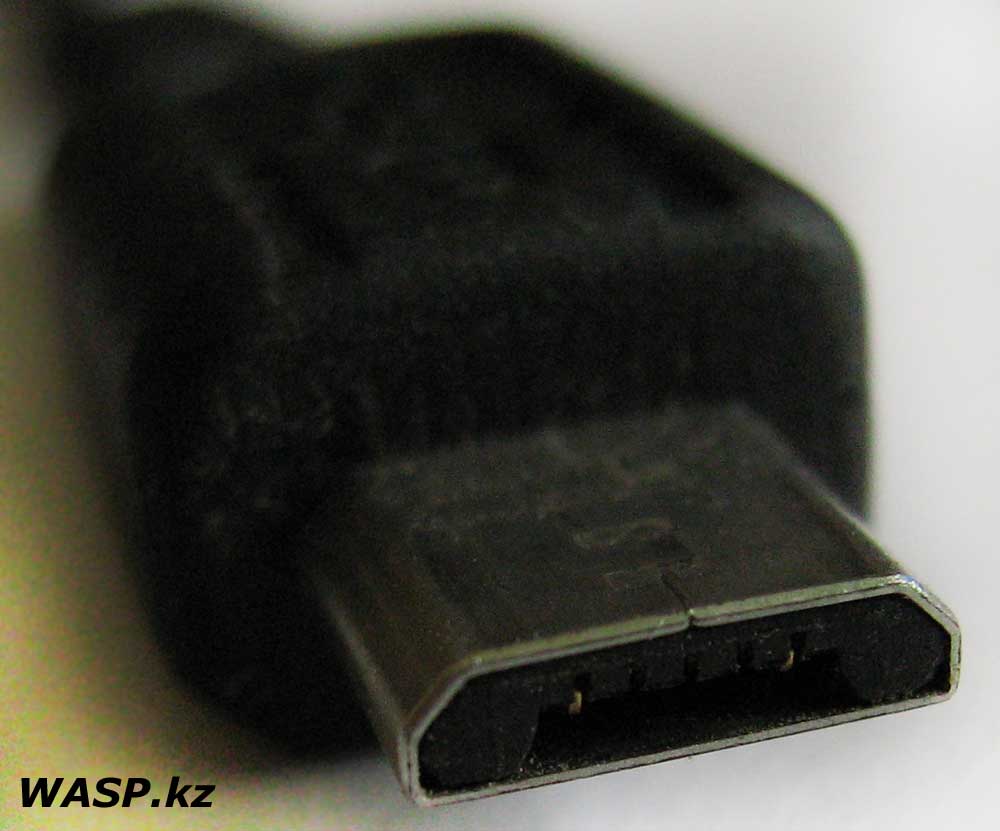

Микро USB разъем зарядного устройства...

Итак, купленная мною за 21$ зарядка (в средненьком «сотовом» магазинчике), прослужила мне около четырех месяцев. Потом – кирдык. Сломалась. Сгорела. Не фурычит!

Конечно, можно было бы метнуться и купить новую зарядку, но нет. У меня дома валяется много иных зарядок… Подбираем подходящую. «Оригинал» имеет на выходе 5 вольт и 890 mA, берем зарядку от мобильника LG – 5,2 вольта и 800 mA. Зарядка от LG чувствуется более солидна… Разбираем оба устройства – да, LG не чета Nokia (естественно Нокиа фальшивая)…

Разборка и ремонт зарядки Nokia AC-6E

Схема, разборка зарядного устройства Nokia AC-6E и ремонт

Схема Nokia AC-6E

Этикетка зарядки Nokia AC-6E...

Далее все просто – обрезаем кабель с микро USB разъемом от «оригинала» и припаиваем вместо кабеля LG… Конечно, соблюдаем полярность! На печатной плате «оригинала» четко обозначено: черный – минус, белый – плюс. Соответствующая маркировка имеется и на плате зарядки от LG.

Все работает, превосходно, доволен.

Михаил Дмитриенко, 2008, Алма-Ата
