ATI в 2004 году выпустила пять вариантов чипсета: Radeon 320/340 IGP, Radeon 7000, Radeon 9100/Pro IGP. Все они были выполнены под процессоры, выпускаемые компанией Intel, и за это время было продано около 15 млн комплектов (по данным ATI).
Все это время было интересно наблюдать как NVIDIA и ATI чувствуют себя в своих экологических нишах производства чипсетов. NVIDIA уже со второго захода возглавила олимп чипсетов под Athlon, без видимых усилий отодвинув VIA во вторую линию игроков. А ATI спокойно тренировалась на рынке чипсетов под продукцию Intel без всякой надежды занять на этом рынке место, подобное NVIDIA в их секторе AMD.
Периодически, то с одной стороны, то с другой приходили слухи о переговорах с конкурирующими сторонами, но в итоге - слухи оставались слухами. И вот в октябре, как снег на голову индусов, вдруг свалилась фотография материнской платы производства ATI под процессоры компании AMD. Фото в один день разлетелось по всем новостным изданиям и наделало много шуму. Прекрасно организованная утечка сделала свое дело и обозреватели всех стран объединились в своем страстном желании подержать это изделие в руках.
Чипсеты RX480 (дискретная графика) и RS480 (интегрированная графика) анонсированы 8-го ноября 2004.
Чипсет RS480
Возможно, все уже запутались в наименованиях ATI чипсетов для материнских плат, поэтому приведем небольшую таблицу с пояснениями:
Все чипсеты Radeon Xpress это чипсеты с графической шиной PCI-E. Серия 480 под AMD Athlon 64, а 400 для будущего PCI-E чипсета под платформу Intel, который увидит свет в начале 2005 года.
Поддерживается память как одноканальная, так и двухканальная, обычный DDR. Интересно, но как видно из диаграммы презентации, в качестве шины данных между мостами использовано два лайна PCI-Express. Связь с центральным процессором по шине Hyper Transport (1000MHz)
Текущая версия южного моста SB400 поддерживает 8 портов USB 2.0, 4 диска SATA 150, 4 диска ATA-133 drives, PCI 8-канальный кодек AC '97 audio, и 5 слотов PCI. SATA диски можно отконфигурировать как RAID 0 и 1, но RAID 0+1 не поддерживается. Следующая версия южного моста SB450 анонсирована на начало 2005 года.
В качестве южного моста можно использовать разработки сторонних производителей, в частности чип ULi - M1573.
Информация интересная... но уже не актуальная... надо бы о новых матплатах и чипсете писать.
AMD – своя платформа
Поглотив ATI, компания AMD выпустила первый чипсет с мощной интегрированной графикой — AMD 690. Теперь у этого производителя есть полноценная платформа, и это должно помочь ему укрепить свои позиции на рынке готовых ПК.
Что бы кто ни говорил, а дела у компании AMD идут отлично. Преодолено сопротивление всех более или менее значительных производителей готовых компьютеров, включая Dell, захвачен изрядный кусок серверного рынка и, наконец, двуядерные решения от AMD стали самыми доступными, а значит, больше греют душу руководителям IT-отделов крупных компаний. Налицо поворот в сторону традиционной вотчины Intel — корпоративных пользователей.
Единственным крупным препятствием на этом пути до недавнего времени было отсутствие собственных чипсетов, ибо, несмотря на радикальное упрощение их разработки в связи с переносом в архитектуре AMD64 контроллера памяти непосредственно в CPU, чипсеты сторонних производителей, таких как ATI, NVIDIA, VIA и SiS, не всегда обладали должной стабильностью работы и отлаженностью драйверов. Вместо создания собственной линейки AMD сочла целесообразной покупку компании ATI, разработки которой под AMD64 справедливо считались и считаются одними из лучших. И это поглощение уже принесло свои плоды: в начале 2007 года был представлен новый чипсет AMD 690 с интегрированной графикой ATI Radeon, рассчитанный на работу с процессорами Sempron, Athlon 64 и двуядерными Athlon 64 Х2. Чипсет ориентирован как на домашних пользователей, так и корпоративный сектор, но, в любом случае — на рынок готовых ПК. AMD 690 создан в двух версиях, различающихся прежде всего возможностями видеоядра. Версия 690V с ядром Radeon Х1200 способна выводить видеосигнал только через D-Sub и S-Video, в то время как 690G с Radeon Х1250 может перевести его и на DVI и, что особо подчеркивается, на HDMI-выход с поддержкой системы защиты контента HDCP

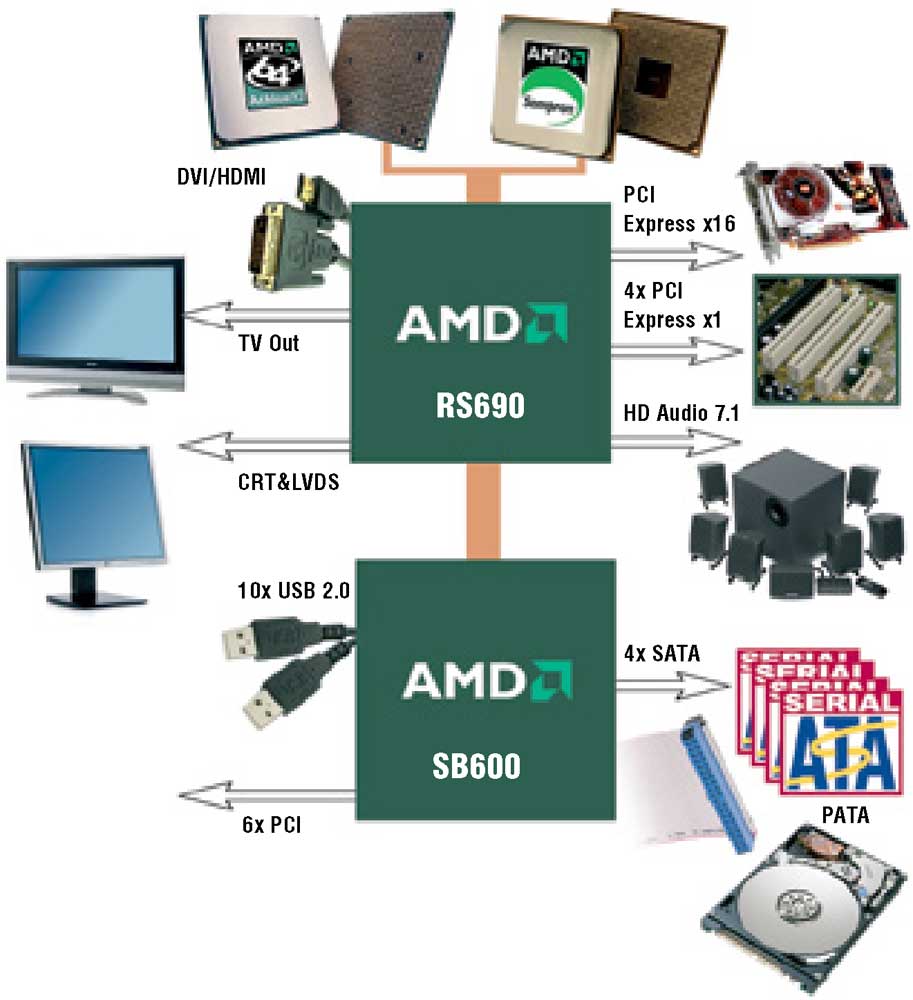

Характеристики чипсета AMD 690G
- Поддерживаемые процессоры: Sempron, Athlon 64, Athlon 64 Х2 (Socket АМ2)
- Поддержка ОЗУ: DDR2-800/667/ 533/400 240-pin (максимальный объем — 8 Гбайт)
- Видеосистема: Radeon Х1250 (DX9.0, ATI Avivo), PCI Express xl6, аппаратный декодер H.264, поддержка HDMI ver.1.2 (в версии 690G)
- Выходы: D-Sub, S-Video, DVI, HDMI
- Интерфейсы: 20 линий PCI Express, PCI, l0x USB 2.0, 4x SATA II, IDE (UDMA133)
- Южный мост: SB600
- Звук: 7.1, совместим со спецификацией Azalia
В первую очередь обратим внимание на интегрированное видео. Возможности чипсета по обработке 3D-графики на сегодняшний день являются лучшими из всех интегрированных решений, заметно опережая даже NVIDIA 6100. Если сравнивать AMD 690 с отдельными видеоплатами, его возможности следует считать примерно равными некогда топовому Radeon 9700.
Серия Х1200 снабжена двумя пиксельными конвейерами и двумя блоками обработки вертексных шейдеров. Графический процессор работает на частоте 400 МГц и обменивается данными с основной памятью по 64-битной шине, отбирая для своих нужд 32 Мбайт и более. Именно здесь кроется отличие будущей мобильной версии чипсета M690G — его предполагается снабдить небольшой собственной памятью, предназначенной для хранения 20-кадров в состоянии «сна», — это увеличит продолжительность работы ноутбука от батареи.
Судя по тестам, производительность графического ядра Х1200 впервые для интегрированных решений позволяет даже в некоторых не самых новых играх пользоваться простейшими вариантами полноэкранного сглаживания, не выходя за пределы комфортного значения fps. Конечно, это не значит, что данное решение полностью пригодно для игр, но все же оно дает возможность иногда отвлечься от работы. Также данный чипсет может служить отличным промежуточным решением, так как в настольном варианте допускает установку отдельной видеоплаты PCI Express х16. Однако целевую аудиторию AMD 690 — изготовителей и потребителей готовых решений — интересуют в первую очередь поддержка Windows Vista и HD-видео.
У южного моста SB600 есть все необходимые функции, включая поддержку десяти USB-портов и четырех каналов SATA. При работе с дисками он не нагревается, и небольшого алюминиевого радиатора вполне достаточно. Как и у большинства южных мостов ATI, у SB600 скорость работы USB несколько ниже, чем, например, у Intel, но отставание столь невелико, что едва ли может стать определяющим при выборе платформы.
Мультимедиа и поддержка Aero Важнейшими предпосылками полноценной поддержки любой версии Windows Vista с интерфейсом Aero являются большой объем оперативной памяти и достаточная мощность видеоплаты. И если первый фактор всецело зависит от сборщика компьютерной системы, то за второй в данном случае отвечает производитель чипсета с интегрированным видео. И здесь все обстоит хорошо, так как, по данным тестов, производительность видеоядра Х1200/1250 превосходит все существующие на сегодняшний день интегрированные решения, в том числе Intel Х3000 (чипсет Intel G965/Q965) и NVIDIA МСР61 (чипсет nForce 6100). Его возможностей вполне достаточно для функционирования Aero в полном объеме, что определяется полной поддержкой DirectX 9.0с. Результаты Vista Premium Compliance Test показывают, что даже одноядерный процессор в сочетании с одноканальной памятью обеспечивает полноценную работу Vista.
Возвращаясь к вопросу об играх, стоит отметить, что низкие показатели встроенной графики в современных синтетических тестах наподобие 3DMark 06 объясняются отсутствием поддержки Shader Model 3.0, из-за чего часть тестов в пакете просто не запускается. Впрочем, эта проблема может быть решена путем установки внешней видеоплаты.
Недостаточная поддержка современных игр — единственный и едва ли значительный недостаток. Что же касается непосредственно мультимедийного применения, такого как воспроизведение видео, в том числе высокого разрешения, то в этом случае трудно найти лучшее интегрированное решение, чем AMD 690, с его поддержкой технологии ATI Avivo. Отметим, что это не простое маркетинговое обещание, а технология, весьма заметно повышающая качество воспроизводимого видео. Результат ее работы очевиден даже неподготовленному пользователю. Для данного чипсета, не поддерживающего оцифровку аналогового видео, суть технологии ATI Avivo заключается в наличии в видеоядре модулей аппаратного ускорения воспроизведения (то есть аппаратного декодирования) видео основных современных форматов: DivX, Windows Media Video 9, MPEG-2, используемых в DVD, и, конечно, Н.264, применяемого в качестве основного видеокодека в дисках Blu-ray и HD-DVD. Последнее особенно ценно, так как декодирование этого формата силами одного лишь CPU ощутимо загружает даже двуядерные процессоры, не говоря уже о Sempron. Не в последнюю очередь это происходит из-за сложной системы защиты дисков, требующей постоянной расшифровки при проигрывании. Наличие в версии G выхода HDMI стандарта 1.2 довершает картину. Создание медиацентра на базе новой платформы AMD не потребует особых усилий.
Вывод
Чипсет предназначен в первую очередь для готовых решений с высокой степенью интеграции — как корпоративных (в версии 690V), так и домашних (690G). Решение можно считать исключительно удачным, особенно для первого продукта, выпущенного после объединения компаний. Думается, что для всех, кто хочет собрать домашний центр развлечений, выбор теперь практически очевиден — как, впрочем, и для тех, кому нужна недорогая и стабильная рабочая платформа на базе двуядерного процессора. Особо отметим, что даже при полной нагрузке система работает тихо, несмотря на мощный процессор, причем нагрев радиаторов как CPU, так и северного моста был минимальным, а измеренные температуры компонентов — низкими.
