Тестирование двух БП Corsair – 600 и 800 Вт

Что такое «геймерский» блок питания? И как его создать? С одной стороны, на уровень FPS блок питания явно не влияет. С другой стороны, любому мощному игровому ПК нужен надежный источник электроэнергии. Посмотрим, каким видит геймерский блок питания компания Corsair. А заодно еще и познакомимся с БП серии СХ. И это Corsair CMPSU-CX600 V2 и Corsair CMPSU-GS800.

Builder Series

Начнем с блока питания Corsair СХ600 V2. Всего линейка БП насчитывает сразу три модели мощностью 430 Вт, 500 Вт и 600 Вт соответственно. Внешне их точно не отличишь друг от друга. Выглядит Corsair СХ600 неброско. Гламура компьютерному БП и не надо. Здесь главный критерий - надежность и функционал.

Отчасти синонимом первому пункту служит поддержка стандарта 80 PLUS Basic. А это значит, что при напряжении 115 В КПД СХ600 V2 не должен быть ниже 80%. Опять же, еще одним свидетельством надежности служит качество пайки и разводка элементов питания «шестисотого».

Открываем крышку. Сразу бросается в глаза, что Corsair использует свою печатную плату. Катушки имеют аккуратные витки. Все элементы защищены специальным скотчем. Одним словом - качество!

Одной из составляющих системы охлаждения служит цепь из трех алюминиевых радиаторов. Охлаждает элементы устройства 120-миллиметровый вентилятор YaLn D12SH-12 - частый гость в блоках питания. Он может раскручиваться до 2200 об/мин. При этом на максимальных и средних оборотах его не слышно. А вот при максимальных - даже очень. Однако в любом случае шум вентилятора СХ600 не перебьет противный вой от турбины видеокарты или же назойливое жужжание крыльчаток процессорного кулера. Использование небольшого вентилятора сказалось и на размерах корпуса блока питания.

Все блоки питания линейки СХ - немодульные. В наличии стандартные 24 пин для питания материнской платы. 4+4 пин для процессора, два 6+2 PCI-Е для питания видеокарты и по два кабеля с набором SATA и MOLEX. Возможности? Их как раз хватает для того, чтобы собрать мощный игровой ПК на базе одной видеокарты. Скорее всего, именно поэтому блоки питания СХ и отнесли к серии Builder. Ведь перед тобой самая мощная модель.

Технические характеристики Corsair СХ600:

• Тип: немодульный блок питания
• Номинальная мощность: 600 Вт
• Стандарт 80 PLUS: Basic
• Входное напряжение: 100-240 Вт
• Ток по линиям: +3.3V - 25 А, +5V - 25 A, +12V - 40 А, -12V - 0.8A, +5Vsb - 3 А
• Мощность по линиям: +3.3V & +5V - 150 Вт, +12V - 480 Вт, -12V - 9.6 Вт, +5Vsb -15 Вт
• Неразъемные кабели: 1x 24 пин МоВо, 1х 4+4 пин CPU, 2х 6+2 пин PCI-Е, 2х SATA (6 коннекторов), 1х MOLEX (4 коннектора + 1x FDD)
• Съемные кабели: нет
• Вентилятор:1х 120 мм

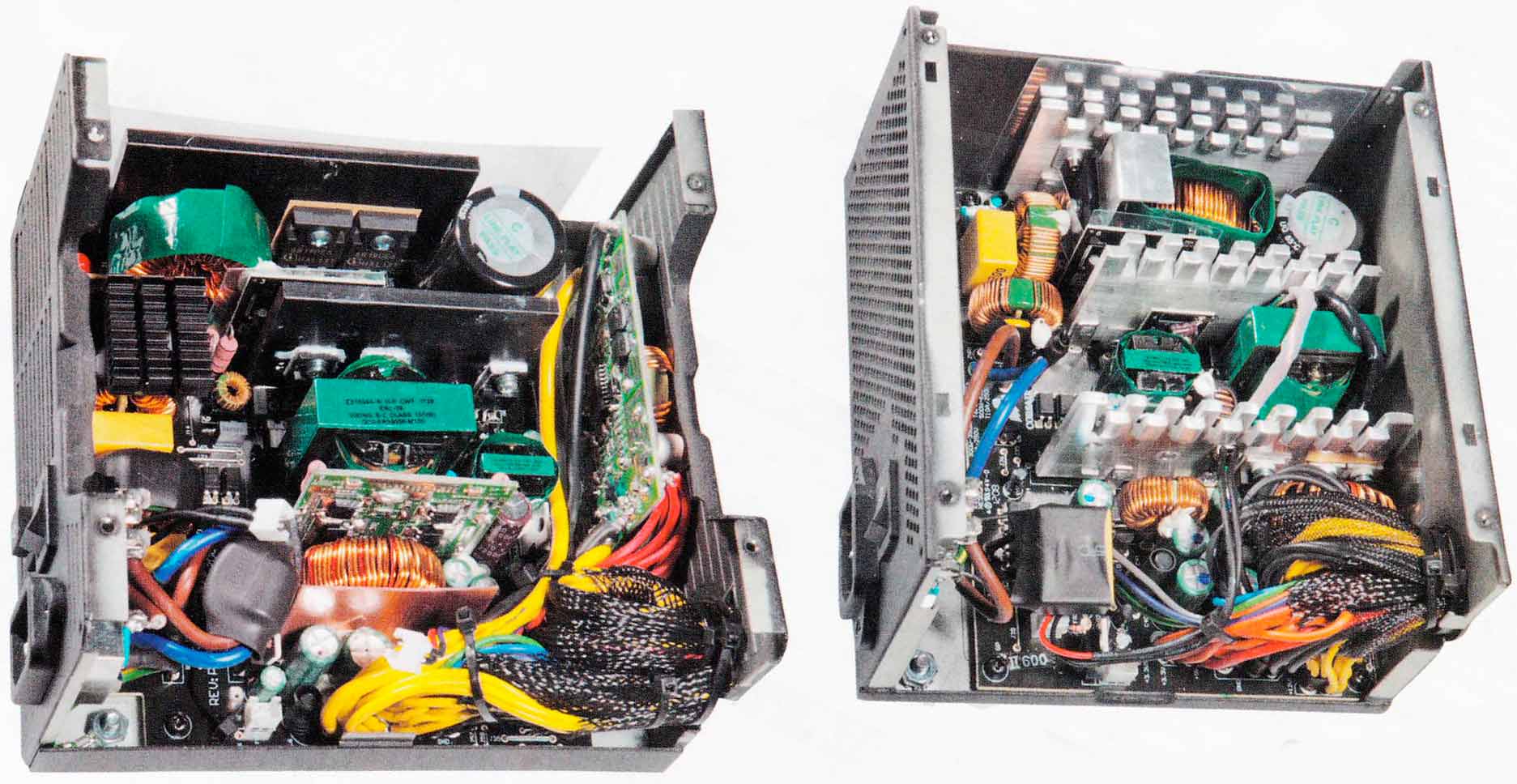

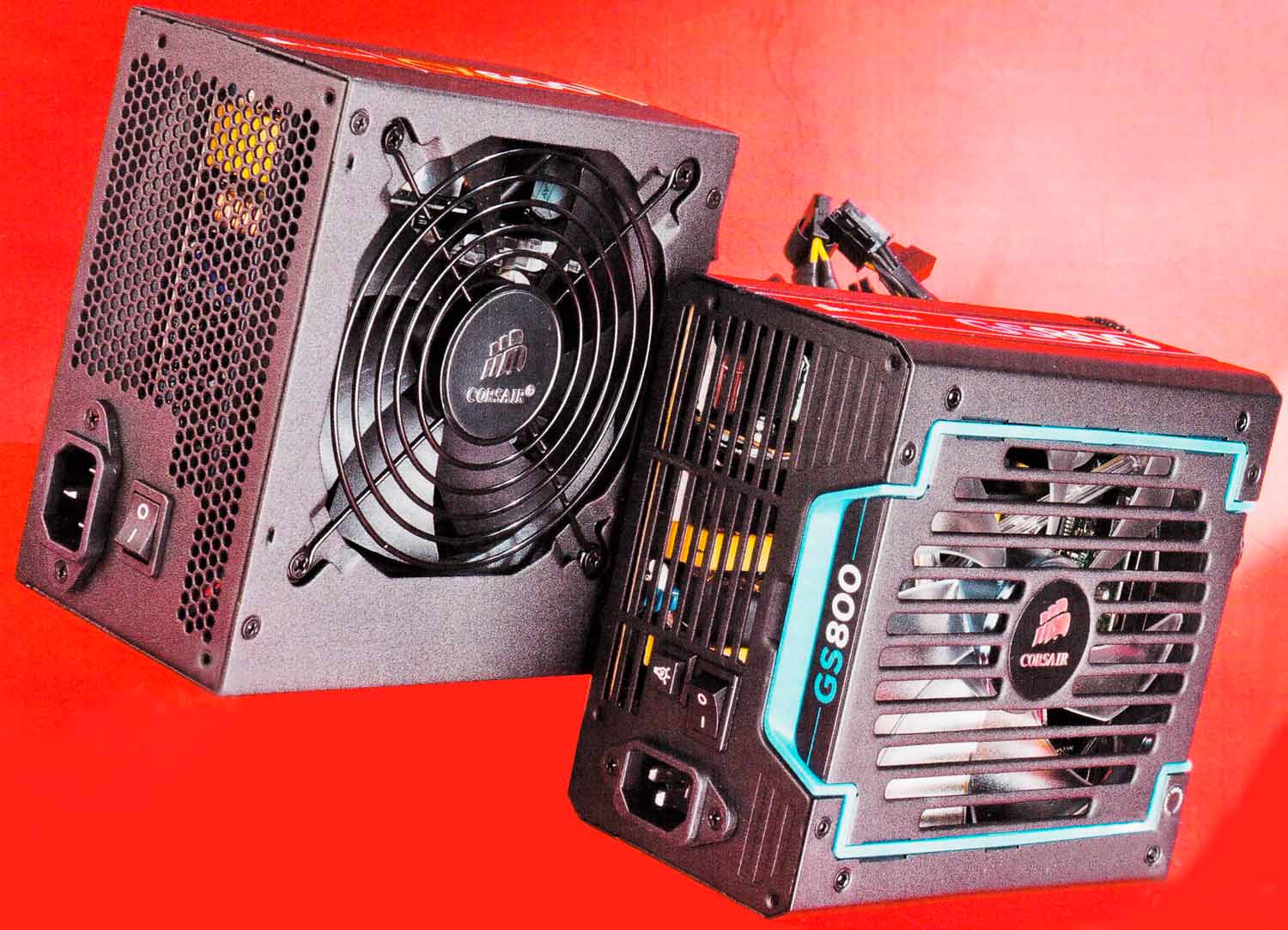

Слева БП Corsair GS800, справа – Corsair СХ600

Gamer Series

Если же в планах вынашивается идея создания десктопа с двумя или даже с тремя графическими адаптерами, то стоит обратить внимание на блок питания Corsair CMPSU-GS800. Хотя бы из-за серьезной прибавки к мощности.

Как мы выяснили в начале статьи, «GS» относятся к геймерской серии. Помимо БП мощностью 800 Вт, «меню» предлагает модели мощностью 700 Вт и 600 Вт. С ними ты можешь познакомиться на официальном сайте компании. Все блоки сертифицированы согласно стандарту 80 PLUS Bronze (КПД не ниже 81%). Вот что-что, а внешне Corsair CMPSU- GS800 выглядит очень даже привлекательно для блока питания. Корпус PSU имеет несимметричную форму со скошенными углами. А отверстие для вентилятора выполнено в виде гриля.Второй «украшающий» элемент - подсветка 135-миллиметрового вентилятора. На корпусе БП есть даже кнопка, с помощью которой можно переключать цвета. В ассортименте есть красный, белый и синий «огоньки». При желании подсветку можно вообще выключить.

Кстати, в Corsair CMPSU-GS800 используется вентилятор HA1425H12B-Z китайской фирмы ONG HUA. У блока питания реализована достаточно интересная технология, при которой вентилятор не крутится до тех пор, пока элементы устройства не прогреются до определенной температуры. Да и сам вентилятор работает достаточно тихо. Отметим, что радиаторы охлаждения у Corsair CMPSU-GS800 сравнительно маленькие. За время тестирования блок питания прогрелся максимум до 48 градусов Цельсия. Для Power Supply мощностью 800 Вт это отличный результат.

Двигаемся дальше. Геймерский Corsair CMPSU-GS800 - немодульный блок. А значит, отстегивающихся кабелей не предусмотрено. Помимо стандартных 24 пин и 4+4 пин есть сразу четыре провода 6+2 PCI-Е и по два «шнура» с SATA и MOLEX. Как и обещали, БП без проблем запитает две топовых видеокарты. Для полных штанов счастья не хватает разве что еще одного 4+4 пин для питания процессора, ибо на топовых платах в последнее время постоянно распаивают сразу два 8-пиновых коннектора, а подсистему питания оснащают 12-, 16- и даже 32-фазными конструктивными элементами. Ну и конечно же, если при сборке ПК не задействовать и половины кабелей, то образовавшийся «хвост» из ненужных проводов будет достаточно проблематично спрятать внутри корпуса.

Технические характеристики Corsair CS800:

• Тип: немодульный блок питания
• Номинальная мощность: 800 Вт
• Стандарт 80 PLUS: Bronze
• Входное напряжение: 100-240 В
• Ток по линиям: +3.3V - 25 A, +5V - 25 A, +12V - 66 А, -12V - 0.8A, +5Vsb - 3A
• Мощность по линиям: +3.3V & +5V - 150 Вт, +12V - 792 Вт, -12V - 9.6 Вт, +5Vsb - 15 Вт
• Неразъемные кабели: 1х 24 пин МоВо, 1х 4+4 пин CPU, 4х 6+2 пин PCI-E, 2х SATA (8 коннекторов), 2х MOLEX (8 коннекторов + 2х FDD)
• Съемные кабели: нет
• Вентилятор: 1х 135 мм

Методика тестирования

Все блоки питания, прибывающие к нам в тестовую лабораторию, изучаются на предмет богатства комплектации. Под комплектацией мы подразумеваем наличие определенных кабелей. Как правило, это 24 пин для питания материнской платы, 8 пин для питания процессора, 6/6+2 пин для питания видеокарты, а также шнуры SATA/MOLEX для подключения дисковых накопителей. Еще лучше, если эти самые кабели могут отстегиваться.

Далее все PSU разбираются, и уже под лупой изучается элементная база устройств, качество сборки и продуманность системы охлаждения наших испытуемых. Для получения так называемых кросс-нагрузочных характеристик (КНХ) блоков питания мы используем уже знакомый стенд D-RAM DBS-2200, предоставленный компанией FSP Group. В итоге получаем таблицы с процентными отклонениями напряжений по каждой из основных линий: +3.3V, +5V, +12V – получаем КНХ.

Оценить результаты просто: чем меньше разница между замеренным и идеальным значениями напряжения, тем лучше - это говорит об эффектном распределении нагрузки и отсутствии проседаний по каналам. Допустимый предел - 5%.

Помимо замеров напряжений, мы по мере возможностей оценивали эффективность работы системы охлаждения и шум от работы вентилятора.

Результаты тестирования

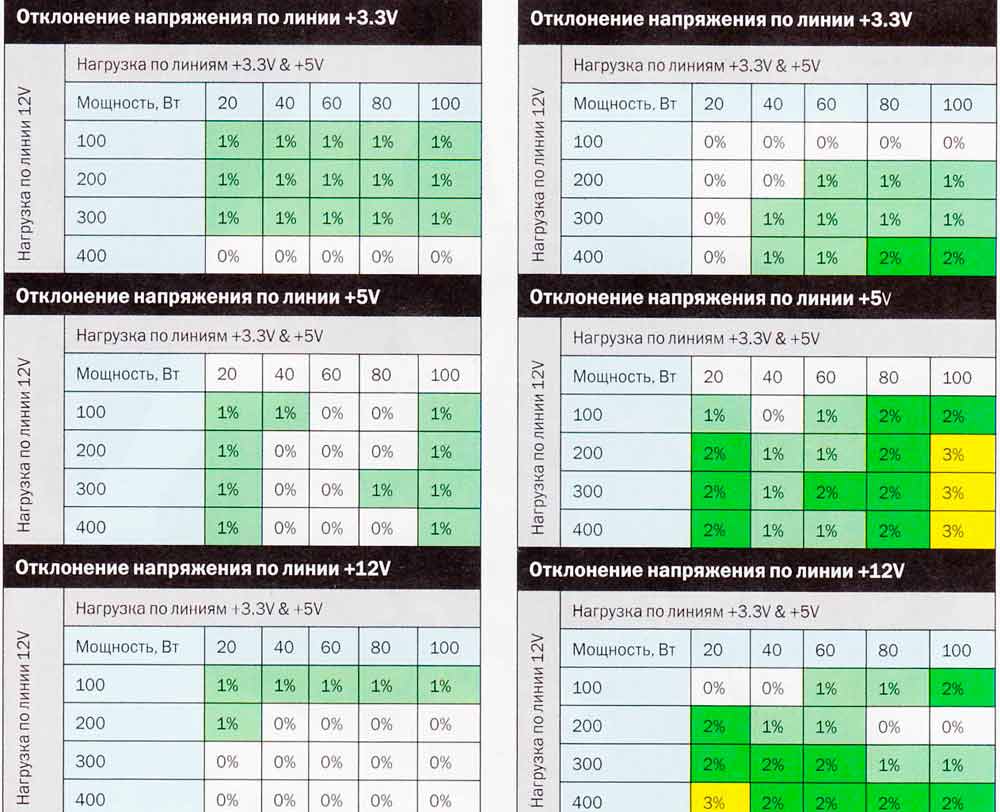

Результаты тестирования Corsair GS800 – слева, и результаты тестирования CorsairCX600 справа

Подводим итоги. Однозначно оба блока питания удались! Тот же Corsair СХ600 при своей цене показал очень приличные результаты. При этом «шестисотой» модели в минус ну никак не занесешь отсутствие отстегивающихся кабелей. Единственный недочет Corsair СХ600 - шумная работа вентилятора при максимальной загрузке.

У GS800 кросс-нагрузочные характеристики еще лучше. Отклонение напряжений по всем линиям не превысило одного (!) процента! Работает БП тихо. Подсветка - на любителя. Хотим лишь отметить тот факт, что чем больше мощность БП, тем тяжелее будет спрятать хвост из незадействованных проводов. Модульность Corsair GS800 точно не помешала бы.

Интересный факт

Свершилось! Теперь и у Corsair появился платиновый блок питания - АХ1200Т. Причем под него не стали создавать отдельную линейку. а разместили вместе сзолотыми устройствами. Напомним, что стандартом 80 PLUS Platinum сертифицируются те блоки питания, КПД которых при напряжении 115 8 находится на отметке не ниже 89%, а при напряжении 230 В – не ниже 90%.

***
