Тестирование блока питания AeroCool Strike-X

Как известно, на ошибках учатся. Человек уже давно вывел эмпирическую зависимость: учишься тем быстрее, чем чаще ошибаешься сам. Сколько уж компьютерщики твердили о том, что блок питания нельзя покупать, как говорится, на сдачу? Не сосчитать! И все равно лишь тогда, когда собственными глазами увидишь фейерверк из-под крышки компьютера, когда ощутишь, что вместе с БП на тот свет к железячным богам отошли еще и матплата с процессором — только тогда понимаешь, как опрометчиво были «сэкономлены» эти деньги.

На века

При планировании системного блока лучше сразу же смириться с той мыслью, что покупка хорошего БП может отнять от первоначального бюджета львиную долю. Но оно того стоит! Блок питания - это такой тип устройств, который при правильном выборе будет служить вечно. Ну, или почти вечно. А все потому, что «кормилец» компьютерных комплектующих не имеет поганого свойства стареть и морально обесцениваться. В качестве наглядного примера посмотри на блок питания компании AeroCool. Мощности данного агрегата с лихвой хватит на годы вперед. Впрочем, давай обо всем по порядку.

Strike-X

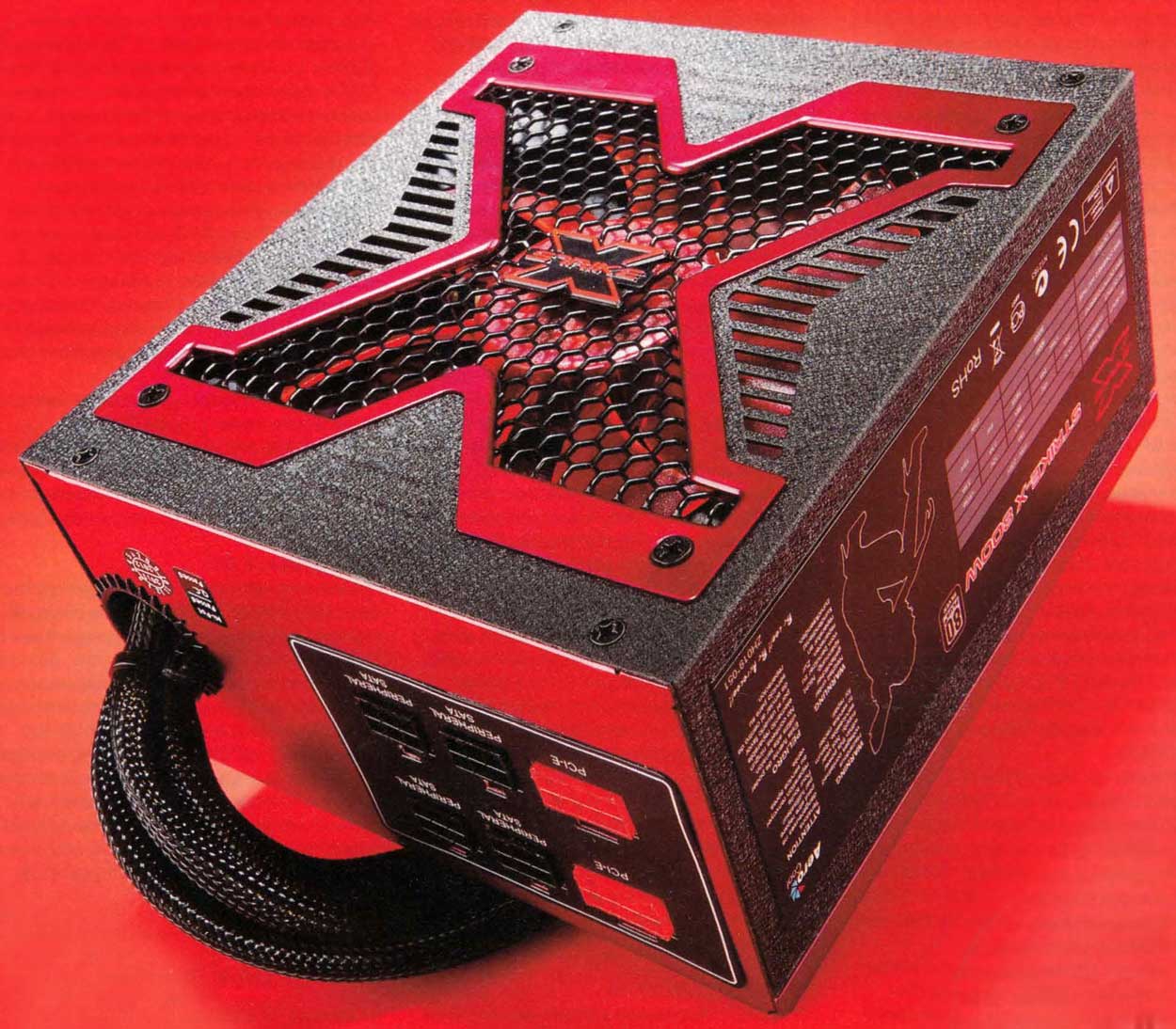

Итак, к нам в тестовую лабораторию попал наиинтереснейший блок питания. С первого взгляда AeroCool Strike-X примечаешь агрессивно-красный окрас. Под решеткой в виде буквы «X» ютится 120-миллиметровый вентилятор, также выполненный в алых тонах. Для пущего вау-эффекта не хватает разве что красочной подсветки, но ее здесь нет.

Но главная фишка «страйка» не в его визуальном оформлении. Блок питания отвечает стандарту 80 PLUS Silver. А это значит, что КПД устройства не проседает ниже 85%.

В линейке блоков питания Strike-X есть еще девайсы мощностью 500 и 600 Вт (стандарт 80 PLUS Bronze - КПД не ниже 81%), а также настоящий «кормилец» мощностью 1100 Вт (стандарт 80 PLUS Gold - КПД не ниже 87%).

Комплектация

Блок питания модульный. Тем не менее, из корпуса стройным пучком тянется вереница из трех связок проводов: ATX (20+4 пин) для питания материнской платы и два кабеля по 8 пин для запитывания процессора. В большинстве случаев второй такой не понадобится. Но в случае использования топовых решений (а для каких еще решений нужен БП на 800 Вт?) - даже очень.

При помощи блока с отстегивающимися кабелями можно подключить до двух «канатов» для видеокарт и до четырех SATA/ Molex. В первом случае каждый такой переходник позволит запитать по одной видеокарте с двумя 8-пиновыми штекерами. Итого AeroCool Strike-X позволит воспользоваться парой графических адаптеров NVIDIA SLI или AMD CrossFireX. В случае использования в системе 3-Way SLI/ CrossFireX придется поискать специальные переходники и подключить их к Molex.

Внутренний осмотр

Посмотрим на AeroCool Strike-X изнутри. Стоило открутить верхнюю часть корпуса с вентилятором, как нашему взору открылась плата с силовым трансформатором, двумя мосфетами APFC, дросселем APFC, парой выпрямительных мостов, таким же количеством выпрямительных диодов APFC, синхронным выпрямителем, состоящим из пяти мосфетов IRFB3306, двумя конденсаторами ТЕАМО емкостью 330 мкФ и еще четырьмя марки SC, выходными конденсаторами для +3.3V и +5V, а также DC-преобразователями для этих напряжений. Всю эту требуху стоило перечислить хотя бы потому, что заявленный стандарт 80 PLUS Silver, а следовательно, и большой запас прочности потребовал увеличенное количество входных диодных мостов (чего-чего?), мосфетов APFC и прочих элементов. В случае с обычным блоком питания (например, стандарта 80 PLUS Basic) можно было бы обойтись и без дублирования компонентов БП. При этом стоимость AeroCool Strike-X не сказать чтобы кусачая. Даже наоборот - демократичная. Особенно с учетом того, какой мощности и с какой версией 80 PLUS блок питания.

Методика тестирования

Для тестирования блоков питания мы использовали уже знакомый стенд D-RAM DBS-2200, предоставленный компанией FSP. Конструктивно он состоит из нагрузочного блока, охлаждаемого радиатором и вентиляторами, панели индикации напряжений и ряда кнопок, при помощи которых задается сила тока по линиям.

Переключателями выставляем на линиях +12V мощность в 100 Вт. Последовательно повышаем нагрузку на линиях +3.3V и +5V с шагом 20 Вт. При этом панель индикации отображает текущие значения напряжений по линиям. Заносим эти значения в табличку.

Затем поднимаем потребляемый ток на линиях +12V, устанавливая 200 Вт мощности, и повторяем измерения заново. И так до тех пор, пока не достигаем пределов максимальной комбинированной нагрузки для БП. В итоге получаем несколько табличек с прописанными в них процентными отклонениями напряжений по каждой из основных линий: +3.3V, +5V, +12V. Оценить результаты просто: чем меньше разница между замеренным и идеальным значениями напряжения, тем лучше - это говорит об эффектном распределении нагрузки и отсутствии проседаний по каналам. Помимо замеров напряжений, мы по возможности оценивали эффективность работы системы охлаждения и шум от работы вентилятора.

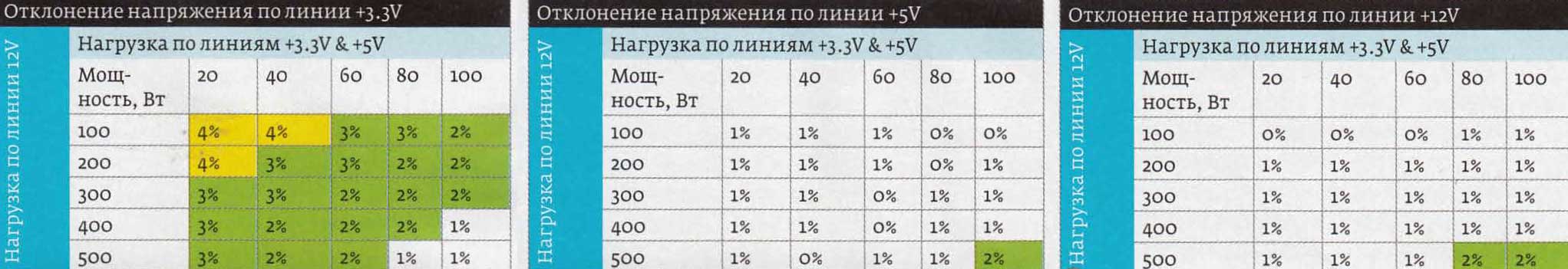

Результаты тестирования. Как видишь, на всех линиях отклонения по напряжениям находятся в пределе допустимых 5%.

Ода блоку питания

За все время тестирования AeroCool Strike-X не издал ни звука. При этом сам блок питания был абсолютно холодным. Надо сказать спасибо не только вентилятору, но и системе радиаторов, прикрепленных к мосфетам и выпрямительным мостам. А также системе решеток, расположенных на боковых стенках корпуса. Они заметно улучшают циркуляцию прохладного воздуха внутри «кормушки». Наконец, порадовал и результат замера напряжений. Во время построения кросс-нагрузочных характеристик отклонения разности потенциалов по линиям +3.3V, +5V, +12V не превысили допустимых 5%.

А в большинстве случаев и вовсе колебались на уровне 0-2%, что смело можно считать идеальным результатом. Поэтому, если твоему железному кораблю все еще требуется хороший «кок», то смело можешь обратить внимание на AeroCool Strike-X.

Характеристики AeroCool Strike-X:

• Тип: модульный
• Заявленная мощность: 800 Вт
• Стандарт 80 PLUS: Silver
• Входное напряжение: 115-230 В
• Ток по линиям: +3.3V - 24A, +5V - 24 A, +12V1 - 66 А, -12V - 0.5 A, +5Vsb - 3 А
• Мощность по линиям: +3.3V & +5V - 170 Вт, +12V1 - 792 Вт, -12V - 6 Вт, +5Vsb - 15 Вт
• Комплектация: 2х кабель SATA (6 коннекторов), 2х кабель MOLEX (5 коннекторов + FDD), 2х кабель PCI-E 6+2 (4 коннектора)
• Вентилятор: 1х 120 мм, 1500 об/мин

Автор: Сергей Плотников

***
