Тестирование материнской платы ASUS Sabertooth Х79

Во время рассказа о какой-нибудь материнской плате мы достаточно часто используем слова «топовая», «производительная», «идеальная», Hi-End... Если она, конечно, этого достойна. Но использовать данные эпитеты в обзоре устройств на базе чипсета Intel Х79 Express лишний раз смысла нет. Во многом из-за того, что все такие платы без исключения топовые и производительные. Материнка ASUS Sabertooth Х79 - само собой, настолько же крута.

Особенности чипсета

По-другому быть и не может. Набор логики для новых процессоров Intel Sandy Bridge-E является своеобразным венцом творения для данной архитектуры. Вряд ли кто-то возжелает собрать на базе новых шестиядерных моделей медиацентр или офисную машинку.

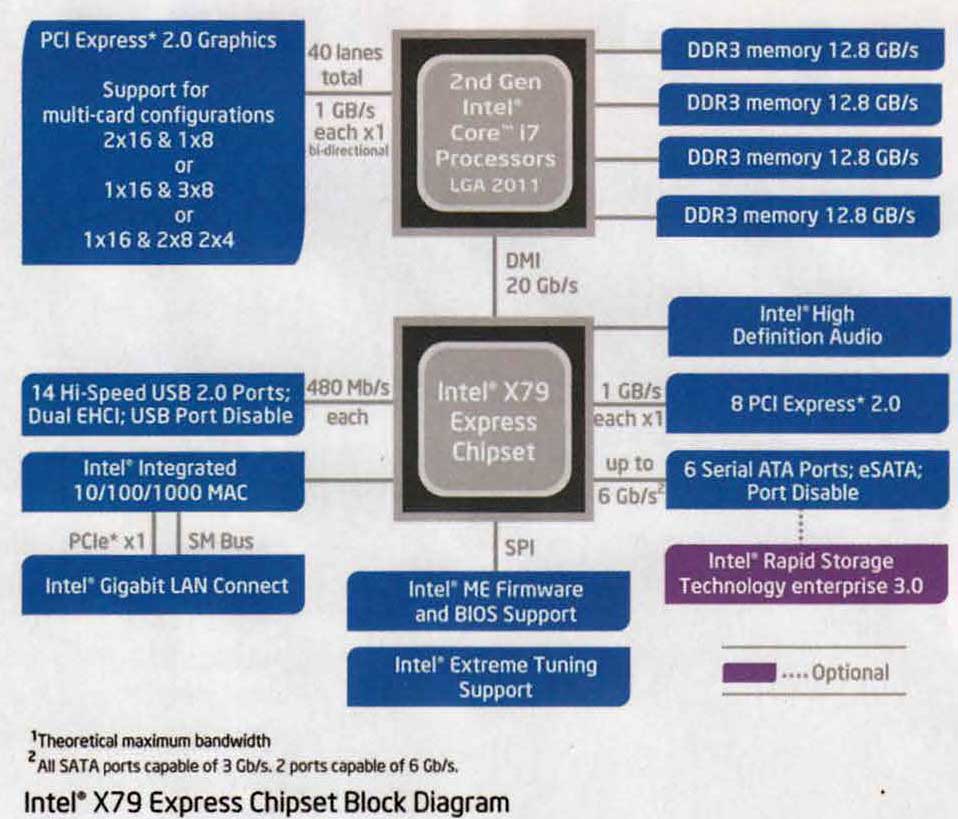

Блок-схема набора логики Intel Х79 Express

Платформа Intel Х79 Express рождена для мощных геймерских систем, графических станций и высокопроизводительных профессиональных решений. Как мы уже успели выяснить, роль северного моста для «семьдесят девятого» играет процессор, точнее встроенные контроллеры памяти и шины PCI Express. Первый позволяет использовать в четырехканальном режиме ОЗУ с частотой от 1066 МГц до 2666 МГц. Второй генерирует до 40 экспресс-линий третьего поколения. Именно поэтому ASUS Sabertooth Х79 поддерживает стандарт PCI Express 3.0 с производительностью 8 ГТ/с на линию. Южный мост связан с Intel Sandy Bridge-E посредством шины DMI пропускной способностью 20 Гбайт/с. Чип способен генерировать дополнительные 8 линий PCI Express 3.0, а также до 14 USB 2.0, четырех SATA II и до двух SATA 3.0. Причем есть и поддержка технологии Intel Rapid Storage Technology Enterprise, при помощи которой легко воспользоваться SSD-кэшированием. Как видишь, перед нами не что иное, как набор логики Intel Z68 Express, но без поддержки видеовыходов. Или же Intel Р67 Express, но с поддержкой технологии SSD-кэширования. Набор шин и интерфейсов стандартен, а, самое главное, достаточен для большинства пользователей. Однако мы помним, что раньше Intel обещала в Х79 Express интегрировать до 14 портов SATA 3.0 и до четырех SAS-портов. К сожалению, своего слова процессорный гигант не сдержал.

Особенности плат

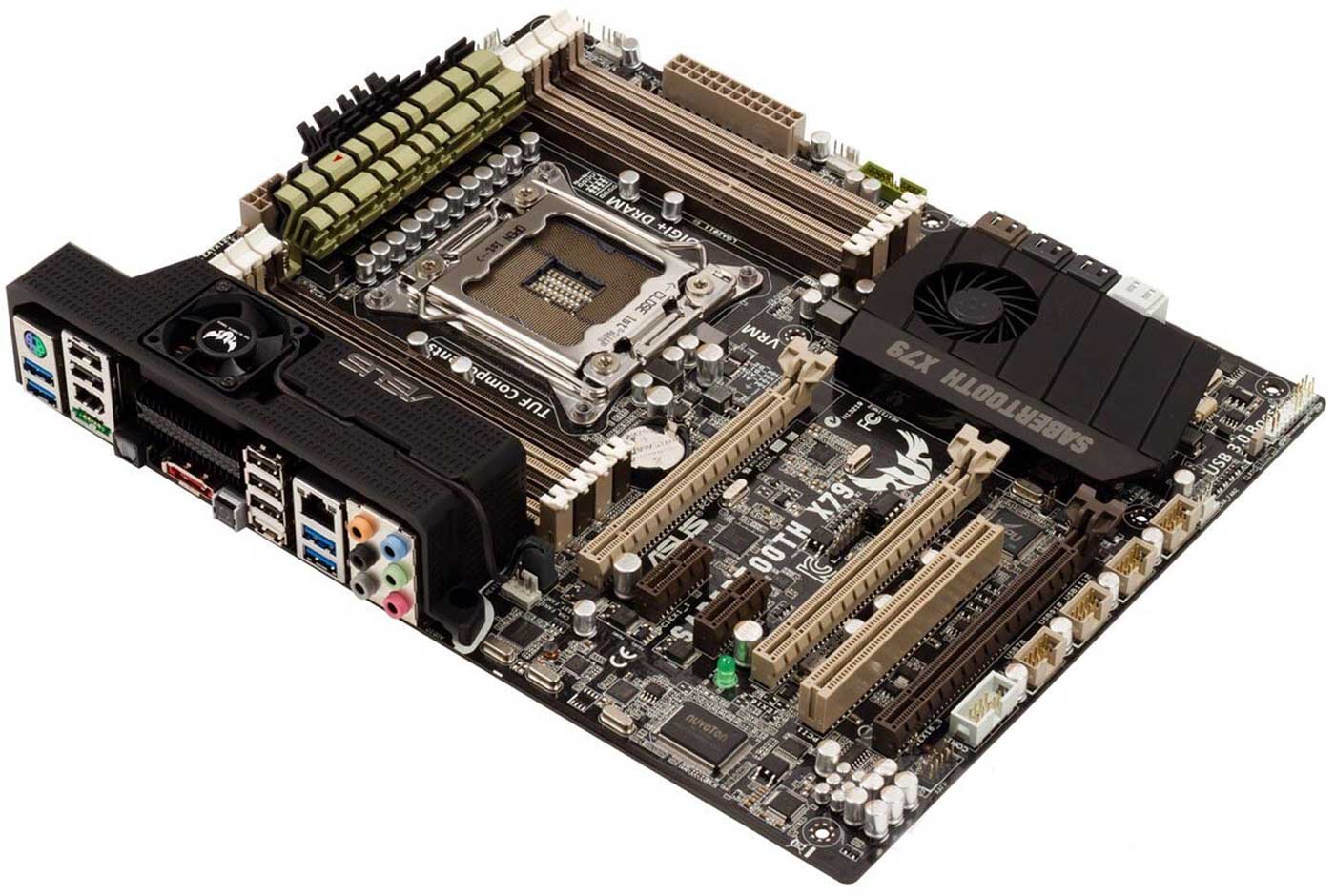

Огромный сокет LGA2011 и поддержка четырехканальной оперативной памяти заставили инженеров не то чтобы кардинально изменить разводку устройств, но максимально плотно усадить все элементы в форм-фактор ATX. Так, ровно половину от площади текстолитовой платы занимают процессорное гнездо и 8 слотов DIMM. Сразу видно, что «камни» Intel Sandy Bridge-E имеют серверные корни.

Тем не менее, на оставшемся «островке» для слотов расширения ASUS SABERTOOTH Х79 распаяно сразу трио PCI Express х16, парочка PCI Express x1 и один PCI. Отметим, что PEG-порты работают согласно схеме х16+х16+х8, что позволяетзадействовать тройные массивы видеокарт, а также NVIDIA Quad SLI или AMD Quad CrossFireX в случае установки попарно адаптеров NVIDIA GeForce GTX 590 или AMD Radeon HD 6990. К разводке слотов расширения претензий у нас нет. Но использование габаритных видеокарт приведет к тому, что слоты PCI Express x1 и PCI будут прикрыты кулерами. Мы уже выяснили, что Intel Х79 Express поддерживает всего 2 порта SATA 3.0 пропускной способностью 6 Гбит/с. В этом плане AMD со своими наборами логики далеко ушла вперед. Но ASUS Sabertooth Х79 за счет дополнительного контроллера Marvel PCIe 9128 предлагает еще два SATA-порта последнего поколения. А чип ASMedia ASM1061 - парочку eSATA 3.0 на I/O-панели текстолитового девайса.

Не вымирающий вид

Если саблезубые кисы уже давно вымерли, то линейка материнских плат ASUS Sabertooth, наоборот, переживает свой расцвет. На сегодняшний день линейка насчитывает несколько устройств, начиная с почти неактуальной платформы Intel Р55 Express и заканчивая Intel Х79 Express. У всех Sabertooth помимо экстравагантного внешнего вида есть ряд отличительных признаков. Если раньше главной фишкой «саблезубых» материнских плат являлось специальное покрытие системы охлаждения - Cera MIX, то вХ79 используется набор радиаторов Thermal Armor, не менее эффективно справляющийся со своими обязанностями. Основной фишкой подобной брони является отвод разогретого воздуха за пределы корпуса при помощи пары вентиляторов. Один из них крепится над I/O-панелью; второй - над чипсетом. Работают вентили достаточно тихо. Питанием процессора и памяти управляют сразу три цифровых чипа DIGI+. А технология Thermal Radar рулит оборотами всех вентиляторов системы, а также измеряет показатель температур основных элементов системы.

Плата оснащена только высококачественными мосфетами и конденсаторами, сертифицированными согласно военным стандартам (по счастью, не российским, а американским). Именно поэтому все устройства линейки SABERTOOTH оснащаются 5-летней гарантией. Наконец, ASUS SABERTOOTH оснащена рядом мелких дополнений. Если поддержка SSD-кэширования обусловлена самим чипсетом Intel Х79 Express, то эксклюзивная функция USB BIOS Flashback нам очень приглянулась: вставляешь флешку с последней версией прошивки, нажимаешь кнопочку BIOS на задней панели, обновляешь прошивку, PROFIT. Есть у «саблезуба» и свои ангелы-хранители: функции MemOK! и ESD Guards.

Методика тестирования

Для тестирования материнской платы ASUS SABERTOOTH Х79 мы использовали процессор Intel Core i7-3960X (его обзор и тест читайте по ссылке), и следующие бенчмарки: Super Pi 1.5XS Im, WinRAR, wPrime 1.55 и CINEBENCH R11.5.

Результаты тестирования:

• Super Pi 1.5XS 1m: 11.345 с
• wPrime 1.55: 5.384 с
• CINEBENCH R11.5: 10 pts
• WinRAR: 4000 Кбайт/с

Тип-топ

Материнские платы на базе чипсета Intel Х79 Express созданы энтузиастами и для энтузиастов. Процессоры Intel Sandy Bridge-E обладают разблокированными множителями, огромными коэффициентами умножения частоты памяти, а также свободным BCLK. В результате тестирования нам удалось поднять скорость работы шины девайса до отметки 134 МГц. С учетом набора коэффициентов умножения х18.86/х24/х26.66 и разгонного потенциала, покупатель «саблезуба» сможет задействовать киты с частотой 2527/3216/3572 МГц. Следовательно, с оверклоком у ASUS SABERTOOTH Х79 все в порядке. Впрочем, как и со всем остальным в этой материнской плате.

Характеристики матплаты ASUS Sabertooth Х79:

• Сокет: LGA2011
• Чипсет: Intel Х79 Express
• Память: 8х DDR3, 1866/ 1600/ 1333/ 1066 МГц
• Слоты расширения: 2х PCI Express х16, 1x PCI Express х8, 2х PCI Express x1, 1x PCI
• Дисковые контроллеры: 4x SATA 3.0, 4x SATA II
• Сеть: Intel 82579V, 10/100/1000 Мбит/с
• Звук: 7.1 CH, HDA, на основе Realtek ALC892
• Разъемы на задней панели: 4х USB 3.0, 6х USB 2.0, 1x S/PDIF, 1x eSATA, 1x Power eSATA, 1x IEEE 1394a, 1x RJ-45, 1x PS/2, 6x аудио
• Форм-фактор: ATX

Автор: Сергей Плотников

***
