Тестирование материнской платы ASUS P8Z77-I Deluxe
Разговоры о том, что форм-фактор Mini-ITX актуален исключительно для офисных машинок и медиацентров средней руки, уже порядком поднадоели. Конечно, в плане функционала столь миниатюрные платы не могут соперничать с полноценными «ATX-мамами» и даже «mАТХ- мамами». Тем не менее, сегодня в рамках тестирования материнской платы ASUS P8Z77-I Deluxe мы расскажем и покажем, как собрать полноценный игровой компьютер на базе Mini-ITX-платы, под процессоры на LGA1155.
Первичный осмотр

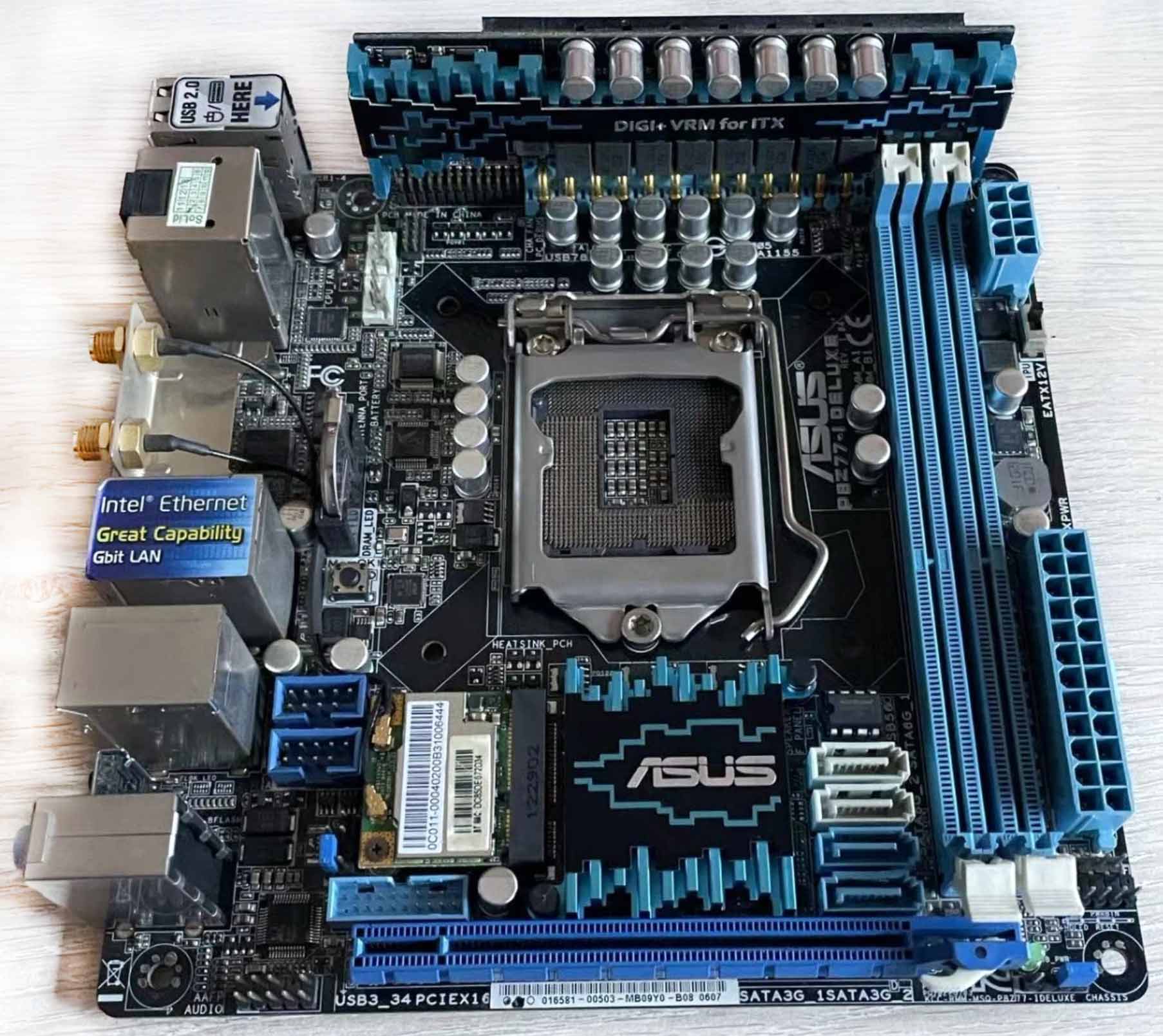

Итак, повторим основной тезис: формфактор Mini-ITX накладывает серьезные ограничения на распайку компонентов материнской платы. Так, из основных компонентов на текстолите ASUS P8Z77-I Deluxe разведено всего два слота DIMM (поддерживается до 16 Гбайт оперативной памяти стандарта DDR3), четыре SATA и один PCI Express х16. Из-за наличия цифрового стабилизатора питания инженеры ASUS пошли на небольшую хитрость: убрали защелки у слотов DIMM, но лишь с одной стороны. Распаяно все довольно- таки компактно. Тем не менее, нашлось место для слота mini-PCI Express, в который установлен модуль беспроводной связи. А вот SATA-портов хотелось бы побольше. Напомним, опционально Intel Z77 Express поддерживает до шести слотов последнего третьего поколения.
Порт PCI Express х16 на самом деле является универсальным интерфейсом для плат форм-фактора Mini-ITX. Во-первых, при помощи этого слота можно установить дискретный видеоадаптер. Мы уже заостряли внимание на том, что на базе ASUS P8Z77-I Deluxe можно вполне собрать полноценный геймерский ПК, не говоря уж об HTPC. Во-вторых, в этот порт можно интегрировать любое периферийное устройство: от звуковой карты до SATA-контроллера. В-третьих, никто не помешает обзавестись переходником PCI-E-to-PCI. Правда, скажем честно, шине периферийных компонентов давно пора на покой.

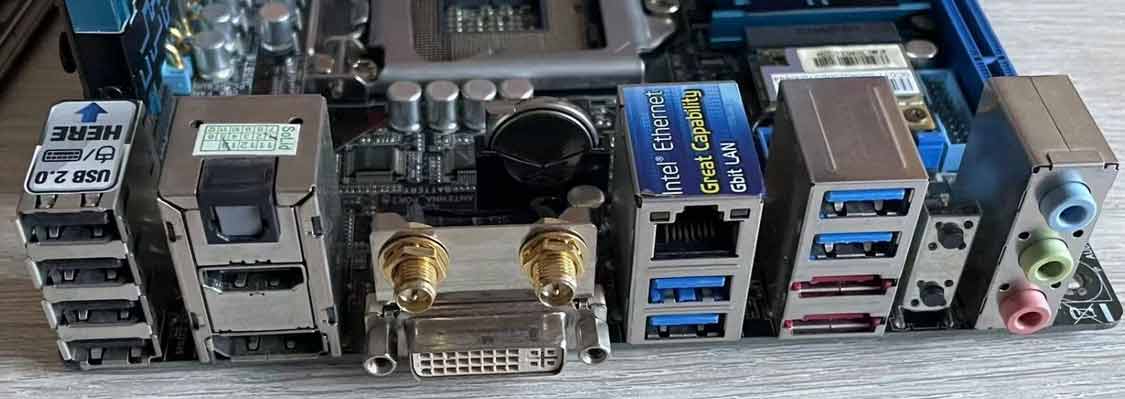

Для того чтобы подключить монитор/телевизор напрямую к системе, ASUS P8Z77-I Deluxe насчитывает сразу три современных видеоинтерфейса: DVI-I, HDMI и DisplayPort. Не хватает разве что доисторического D-Sub. Наконец, стоит отметить целую россыпь USB как второго, так и третьего поколения, а также оптический выход, парочку eSATA для быстрого доступа к внешним носителям, гигабитный порт Ethernet и три 3.5-миллиметровых джека для подключения аудио. Там же на плате находятся кнопки быстрого обновления (USB BIOS Flashback) и обнуления настроек BIOS материнской платы.
Идеальный НТРС
Собрать полноценный ПК в миниатюрном корпусе, получить на выходе готовый НТРС, спрятать его за телевизор - это все слишком просто! Материнская плата ASUS P8Z77-I Deluxe позволяет воспользоваться целым набором DLNA-функций. Так, наличие беспроводного модуля ASUS Wi-Fi GO! превращает систему в настоящую точку доступа. И не нужен маршрутизатор. Для этого в комплекте с платой идут сразу две антенны, подключить которые необходимо к имеющимся разъемам на I/O-панели. Вместе со специальным приложением Wi-Fi GO! Remote, скачанным с AppStore или Android Market, ты можешь при помощи смартфона или планшета удаленно управлять своим ПК (причем при помощи жестов), а также удаленно управлять медийным контентом.
И не только
Мы специально решили поговорить о новой цифровой системе DIGI+ отдельно. Как ты уже заметил, плата имеет отдельный блок. Этот юнит представляет собой 10-фазную цепь, управляемую хорошо всем знакомыми процессорами EPU (Energy Processing Unit) и TPU (TurboV Processing Unit). Об этой «сладкой парочке» мы писали, и не раз. Система зарекомендовала себя только с лучшей стороны.
Второй момент - непосредственно разъемы питания. Плата имеет полноценные 24 пин для питания непосредственно своей логики (здесь все стандартно) и полноценные 8 пин для питания процессора!
Наконец, BIOS ASUS P8Z77-I Deluxe оснащен всеми необходимыми настройками по разгону процессора и памяти. На сайте hwbot-org уже есть несколько интересных результатов разгона процессоров Intel Ivy Bridge при помощи этой платы. Например, американский энтузиаст Punx223, используя в качестве системы охлаждения фреонку, сумел разогнать Intel Core i7-3770K до 5500 МГц!
Все это вкупе дает полную гарантию того, что на базе данной материнской платы вполне возможно собрать, например, полноценный игровой десктоп. В миниатюрном корпусе. Хотя и придется заморочиться с выбором соответствующих комплектующих.
Методика тестирования
В тесте принимали участие следующие бенчмарки: wPrime 1.55 (паттерн 1024m), CINEBENCH R11.5, WinRAR, 3DMark Vantage и 3DMark 11. Также мы запустили ряд игр: Resident Evil 5 при максимальном качестве графики, но разрешении 1280x1024 точек; Battlefield 3 с The Elder Scrolls V: Skyrim - при максимальном качестве графики и разрешении дисплея 1920x1080 точек.
Тесты показали более чем превосходные результаты!
Универсал - это звучит гордо!
Конечно, любую материнскую плату форм-фактора Mini-ITX в первую очередь стоит рассматривать в качестве офисной/ мультимедийной основы. Но если к сборке домашнего десктопа отнестись более креативно, то вполне возможно собрать компактный, но, тем не менее, весьма производительный игровой кастом, настоящий игровой центр. Что интересно, ASUS P8Z77-I Deluxe в этом случае сослужит великолепную службу! Несмотря на крошечные габариты, девайс снабжен 10-фазной цифровой системой питания DIGI+, а также полноценными функциями разгона. Так почему бы не поэкспериментировать, техноманьяк?
Автор: Сергей Плотников |
