Тестирование материнской платы Gigabyte GA-B75M-D

Тебе и мне, и каждому из нас стараются угодить производители материнских плат. Хочешь, бери «мать» с большим оверклокерским потенциалом, хочешь - с обоймой PEG-слотов, или с «гроздью» SATA 3.0, или с Wi-Fi и встроенным процессором. Лишь бы душа покупателя была рада, да не оскудела рука. Успех продаж, как это несложно догадаться, во многом зависит от того, насколько верно угаданы желания той или иной условной категории покупателей, на которую направлен соответствующий продукт. Вот, к примеру, получилось ли у Gigabyte «прочитать мысли» представителей малого бизнеса, учли ли все пожелания в плате GA-B75M-D3H? Давай разберемся.

Юзерам в помощь

Раз уж мы взялись подробно рассматривать плату для малого бизнеса, то необходимо обратить внимание и на специальный программный комплекс, который поставляется вместе с GA-B75M-D3H. Называется он Intel Small Business Advantage. В него входит шесть утилит, облегчающих работу с небольшим парком компьютеров. Ориентация Intel SBA на небольшие компании обусловлена отсутствием в них ИТ-отдела, а нередко и вообще каких-либо штатных ИТ-сотрудников.

Перейдем непосредственно к составу комплекса. Во-первых, это утилита Data Backup and Restore, предназначенная для автоматического резервирования данных по расписанию, которая, к тому же, может самостоятельно выводить компьютер из сна. Вторая ступень комфорта - Energy Saver, позволяющая настроить не только различные планы электропитания, но и их переключение, опять же, по расписанию. Но не только в вышеперечисленный софт программистам Intel удалось встроить планировщик. В зависимости от времени, а также загрузки процессора, автоматически будут выполняться дефрагментация и удаление временных файлов, оставшихся после установки ПО или работы в Интернете.

Самая любопытная, на наш взгляд, вещь - Intel Wireless Display (WiDi). С помощью нее можно передавать видео 720р, к примеру, на висящий в комнате переговоров телевизор с поддержкой SmartTV или проектор. Потребуется лишь привычный Wi-Fi и декодер с модулем Wi-Fi, подключаемый к выбранному монитору или телевизору. Пожалуй, это самая интересная функция комплекса Intel SBA. Но многих наверняка заинтересует USB Blocker, который убережет от утечки коммерческой тайны на несанкционированные USB-носители. И напоследок отметим, что в «шестерку» утилит также входит центр безопасности, мониторящий работу антивируса.

Основа основ

Так как функции северного моста давно перетекли в CPU, основой платы теперь является только один чипсет, и в случае с GA-B75M-D3H это Intel В75 Express. В связке с ним могут работать процессоры Intel Ivy Bridge и Sandy Bridge с сокетом LGA1155. Собственно, как и тестируемая сегодня плата, чипсет Intel В75 Express ориентирован на использование в недорогих материнских платах. Это более приемлемое в ценовом отношении, нежели Intel Q75 и Q77. Небольшим фирмам, по мнению Intel, вполне должно хватить возможностей Intel В75 Express. На самом деле им это даже через чур много…

Расположение элементов

Комплектация GA-B75M-D3H небогатая, но лишний шик, увеличивающий стоимость платы, ни к чему, когда речь идет о сборе недорогих компьютеров для небольшой фирмы, где, как правило, на счету каждый рубль или тенге.

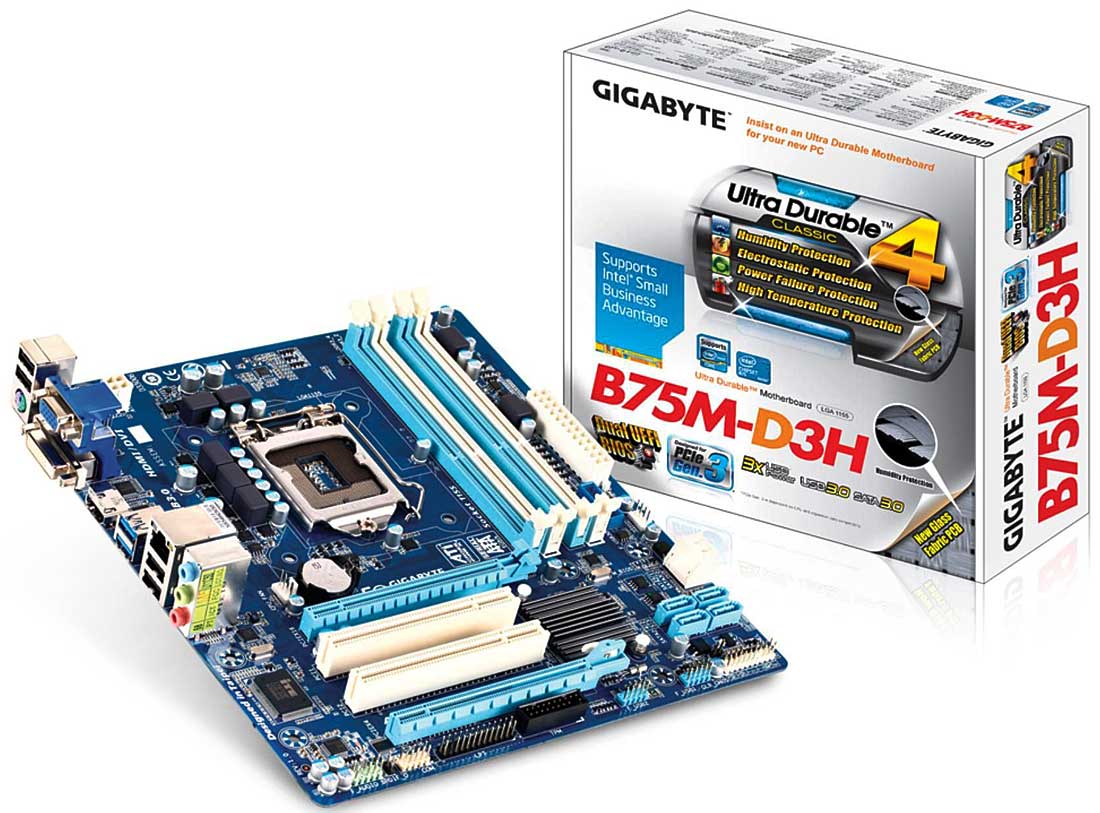

Сама плата привычных сине-белых цветов. Пустого места на ней не найти - так кучно разместились на текстолите все элементы. Приятно, что, несмотря на это, нашлось место для четырех слотов DIMM, поддерживающих планки оперативной памяти DDR3 с частотой от 1066 до 1666 МГц. Однако их монтированию и извлечению может помешать дискретная видеокарта, ежели таковую поместить в верхний слот PCI Express х16. Всего графических слота два, но между - пропасть в одно поколение и заметная разница в производительности. Нельзя не отметить, что GA-B75M-D3H поддерживает CrossFireX. Так что, если вдруг пользователю удастся стащить с работы компьютер на основе этой матплаты от GIGABYTE, туда можно будет установить мощный процессор, пару адаптеров средней ценовой категории и начать «крошить» виртуальных врагов. Однако до тех пор, пока плата стоит в офисе и используется по назначению, возможность объединения двух видеокарт выглядит излишней. Между PEG-слотами нашлось место для двух PCI, которыми еще нередко пользуются. Практически впритык к ним расположен алюминиевый радиатор чипсета. Несмотря на внешнюю незамысловатость такого охлаждения, температура Intel В75 Express во время работы остается вполне приемлемой.

Правее чипсета - шесть разъемов SATA: четыре голубых смотрят вверх, но расположены так, что видеокарта их не закроет. Еще два белых SATA-порта выведены на край системной платы, но надо учитывать, что только нижний относится к SATA 3.0. Да, в итоге мы получили пять SATA II и всего один SATA 3.0. Такое количество обеспечивает сам чипсет Intel В75 Express, и GIGABYTE не стала прибегать к распайке дополнительных чипов, ведь вряд ли с такой недорогой платой, где-нибудь в маленьком офисе, будут использовать более одного высокоскоростного SSD.

Еще один недостаток, с которым придется смириться экономным руководителям, это отсутствие возможности организовать RAID-массив. На что еще следует обратить внимание? Питание процессора обеспечивается пятью фазами: одна для видеоядра, вторая для системного агента и еще три для самих процессорных ядер. Охлаждения для элементов питания не предусмотрено, но ввиду ориентировочной цели использования матплаты в недорогом офисном ПК, оно и не пригодилось бы. Несмотря на низкую цену на GA-B75M-D3H, она отвечает фирменному стандарту Ultra Durable 4, что в переводе с языка маркетологов означает использование твердотельных конденсаторов, силовых транзисторов с низким последовательным сопротивлением, а также защиты платы от статического напряжения и высоких температур и влажности.

Напоследок коснемся интерфейсной панели платы. Выглядит она достаточно скромно, но располагает сразу тремя видеоинтерфейсами и двумя USB новейшей, третьей ревизии.

Тестовый стенд:

• Процессор: Intel Core i5-2500K, 3.3 ГГц
• Видеокарта: MSI TWIN FROZRII HD 5830, 1024 Мбайт
• Оперативная память: G.Skill Ripjaws-Z F3- 17000CL9Q-16GBZH @1333 МГц, 2х 4 Гбайт
• Накопитель: Corsair CSSD-F120GB2 - 120 Гбайт
• Блок питания: ENERMAX Platimax, 750 Вт
• ОС: Windows 7 Максимальная

Методика тестирования

В нашей методике тестирования материнских плат никаких особых перемен пока не произошло. По-прежнему мы используем Super PI 1.5XS и wPrime 1.55 для расчета знаков после запятой числа «пи». Также запускаем CINEBENCH R11.5 и бенчмарк, встроенный в WinRAR. С помощью вышеперечисленных программ мы можем судить не только о быстродействии платы, но и о стабильности ее работы.

Результаты тестирования Gigabyte GA-B75M-D:

• Super PI 1.5XS 1m: 10.513 с
• wPrime 1.55 32m: 9.105 с
• wPrime 1.55 1024m: 294.93 с
• WinRAR: 3004 Кбайт/с
• CINEBENCH R11.5: 5.1 балла

Вывод

Мы получили материнскую плату на отличной платформе с поддержкой актуальных надолго процессоров Intel Ivy Bridge и с наличием большинства необходимых современных функций. Недорогой, но качественно сделанный продукт. Gigabyte GA-B75M-D3H можно без сомнения посоветовать корпоративным клиентам, которым не нужна продвинутая функциональность продуктов на чипсетах Intel Q75 и Q77. Либо нужна, но не такой ценой - «матери» Q-серии стоят ощутимо дороже.

Интересный факт

Одним-единственным решением на чипсете Intel В75 Express в Gigabyte ограничиваться не стали, выпустив сразу четыре различные платы. Так, кроме рассмотренной нами GA-B75M-D3H, тайваньский гигант запустил еще Gigabyte GA-B75-D3, Gigabyte GA-B75-D3V и GigabytE GA- B75M-D3V. Первая имеет, помимо двух PEG-слотов, сразу четыре PCI и один PCI Express x1, а также разъем mSATA для подключения компактного твердотельного накопителя. В Gigabyte GA-B75-D3V на два PCI слота меньше, но и на два PCI Express x1 больше. Наконец, малютка Gigabyte GA-B75M-D3V имеет только два DIMM-слота, один PCI Express х16, два PCI Express x1 и один PCI – она и является самой удачной и выгодной матплатой для офисного ПК.

Характеристики Gigabyte GA-B75M-D:

• Сокет: LGA1155
• Чипсет: Intel 875 Express
• Память: 4х DIMM, DDR3 1066-1600 МГц
• Слоты расширения: 2х PCI Express х16, 2х PCI
• Дисковые контроллеры: 1х SATA 3.0, 5х SATA II
• Аудио: 7.1, HDA, Realtek ALC887
• Сеть: 1x Realtek RTL8111F, 10/100/1000 Мбит/с
• Разъемы на задней панели: 1x PS/2, 1x D-Sub, 1x DVI-D, 1x HDMI, 2х USB 3.0, 4х USB 2.0, 1х RJ-45, 3х аудио
• Форм-фактор: тАТХ

Александр Михеев + WASP.kz

***
