Процессорный мультисокетный кулер Scythe Kabuto II

Японская компания Scythe, как и все производители систем охлаждения из "первого эшелона", активно практикует выпуск ремейков и обновлений удачных (и не совсем) моделей прошлых лет. Подход вполне понятный, ибо с момента начала массового использования тепловых трубок в системах охлаждения процессоров, а это произошло уже более 20 лет назад, в технологической базе современных кулеров не поменялось ровным счетом ничего. В те времена компания Scythe одной из первой раскрыла весь потенциал сочетания тепловых трубок с тонкими алюминиевыми пластинами, достаточно вспомнить буквально легендарную модель Ninja, и с тех пор выпустила целый ряд вполне удачных решений. Поначалу на базе тепловых трубок практически все производители строили конструкции башенного типа, но впоследствии баланс заметно сместился в сторону во многих случаях более предпочтительных охладителей с конструктивом TopFlow. В то же время компании, желающие не остаться в хвосте пелотона, законы рынка вынуждают постоянно выпускать все новые и новые модели.

Технические характеристики

Радиатор кулера Scythe Kabuto II, так же как и у предшественника, имеет вполне внушительный вес. В его состав входит шесть 6-миллиметровых тепловых трубок, внушительный трехсекционный пакет алюминиевых пластин и 120-миллиметровый вентилятор GlideStream 120 PWM с уменьшенным диаметром ротора и лопастями со сложным аэродинамическим профилем. Заявленный уровень шума системы составляет всего лишь 26 дБа.

Рекомендованная стоимость Scythe Kabuto II установлена на уровне 34 евро, что в переводе на USD, с учетом налогов, выливается в сумму порядка $45-50. Цифры попадают в ценовой диапазон высокопроизводительных систем охлаждения начального уровня, поэтому точку отсчета эффективности Scythe Kabuto II представить несложно. С другой стороны, мы уже много раз убеждались, что эффективность систем далеко не всегда напрямую связана со стоимостью и характеристиками. Тем интереснее каждое практическое тестирование, чем мы и займемся, после более детального знакомства с конструктивом рассматриваемого кулера Scythe Kabuto II.

Технические характеристики кулера Scythe Kabuto II

• Производитель, модель: Scythe Kabuto II (SCKBT-2000)
• Поддерживаемые процессорные разъемы: Intel Socket LGA775/1156/1155/2011 AMD Socket 939/940/AM2/AM3/FM1/FM2
• Уровень шума: 0-26.1 дБА
• Материал: три секции алюминиевых пластин толщиной 0.4 мм, 6 тепловых трубок 6 мм, медное никелированное основание
• Вентилятор: GladeStream 120 PWM
• Размеры: 120 х 120 х 25 мм
• Скорость вращения: 0 (300) -1300 об/мин
• Регулировка скорости: PWM (ШИМ)
• Воздушный поток: 20.53-73.39 CFM
• Срок службы: 30 000 ч.
• Подключение вентилятора: 4-контактное
• Термоинтерфейс: Scythe, пакетик 2 гр.
• Масса общая: 695 грамм
• Габаритные размеры общие: 132 X 140 X 130 мм (Д х Ш х В)

Дизайн и конструкция

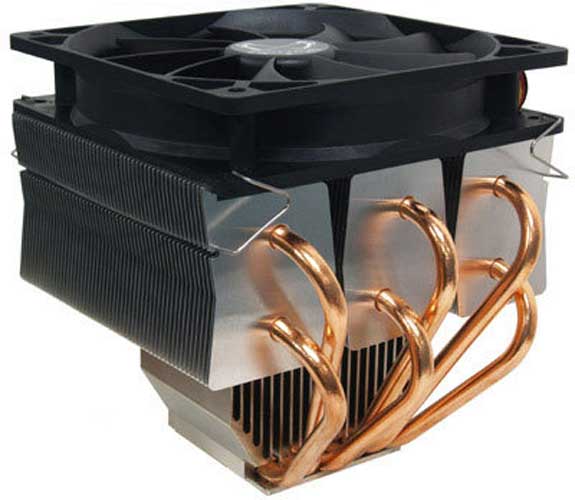

Итак, одна из ключевых особенностей кулера Scythe Kabuto II - это конструкция так называемого типа TopFlow, что буквально означает поток, нисходящий сверху.

Характерная примета, определяющая, что перед нами система TopFlow - это вентилятор, расположенный на вершине радиатора, нагнетающий поток воздуха от вершины к основанию, тогда как в башенной конструкции воздух течет параллельно. Главное достоинство такого конструктива было многократно озвучено - это обдув силовых элементов преобразователя питания процессора. При экстремальном разгоне CPU такое дополнительное охлаждение для них может быть крайне необходимым.

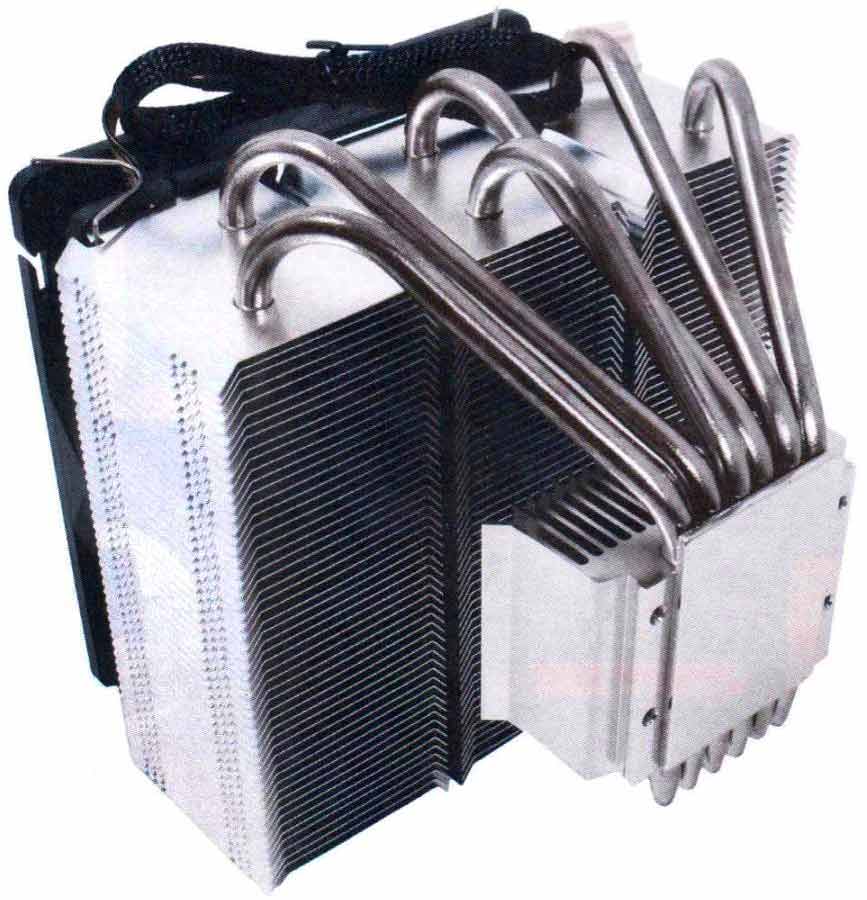

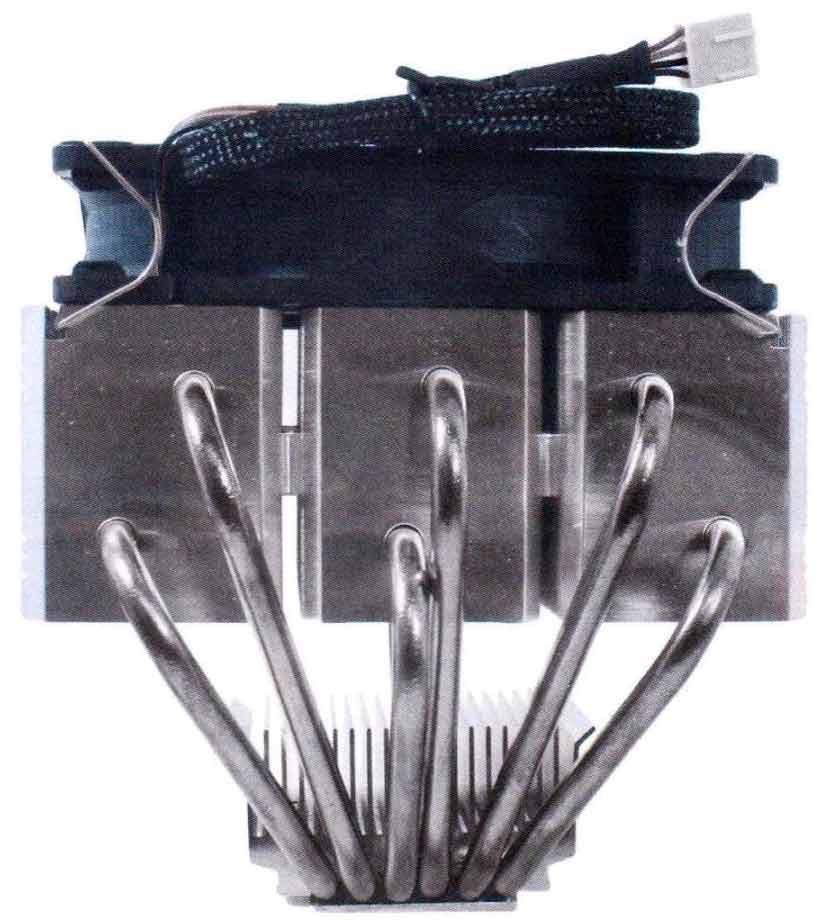

Следующий ключевой момент в конструкции Scythe Kabuto II - это трехсекционная компоновка радиатора. На каждую из них приходится по две тепловых трубки, а в целом секции соединены лишь небольшими перемычками, придающими радиатору необходимую жесткость и выполняющие роль тепловых мостиков, способствующих более равномерному распределению тепла.

При этом края алюминиевых пластин, образующих секции, изогнуты, что позволяет несколько увеличить их площадь при сохранении габаритов конструкции.

Основанием кулеру служит медная пластина, к которой припаяны и прижаты небольшим алюминиевым радиатором концы всех шести тепловых трубок. От радиатора, видимо, в целях удешевления продуктов, многие производители стали отказываться, и, по всей видимости, зря, так как на начальном этапе, пока тепло не "ушло" по трубкам к пакету пластин, элемент как минимум способствует его более равномерному распределению, а как максимум еще и рассеивает какую-то часть энергии.

Поверхность медной пластины основания, контактирующая с крышкой охлаждаемого процессора, покрыта никелем, что позволяет снизить ее шероховатость и защитить медь от окисления и возможной коррозии (или банально, чтобы мы не увидели, что никакой меди тут нет, а есть латунь – дешевый сплав).

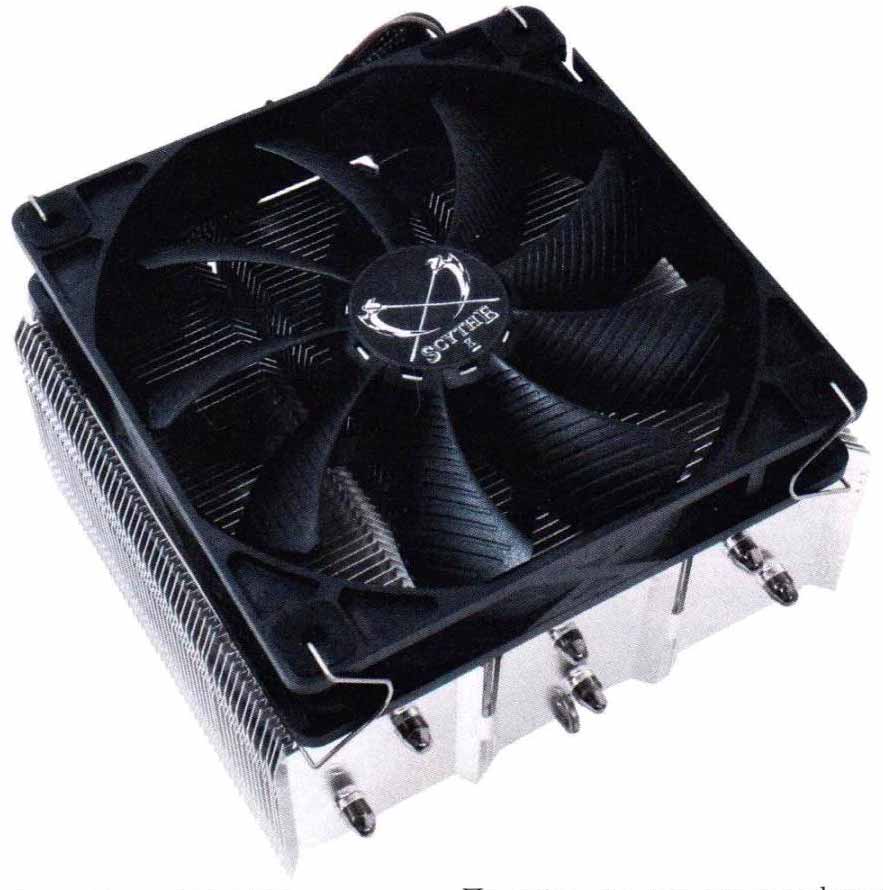

Для продувки радиатора в составе Scythe Kabuto II используется весьма оригинальный 120-миллиметровый вентилятор GlideStream 120 PWM. Его первая особенность - это уменьшенный диаметр электродвигателя, под которым, как известно, у любого пропеллера образуется так называемая мертвая зона - зона, в которой воздушное давление и производительность стремятся к нулю. И дело здесь даже не столько в некотором снижении эффективности вентилятора в целом, сколько в том, что в этой зоне пластины радиатора вообще не обдуваются. Видимо, эволюция электродвигателей (а они ведь тоже совершенствуются, да-да), а возможно, и просто использование более мощных магнитов дало возможность значительно уменьшить диаметр мотора GlideStream 120 PWM и, соответственно, диаметр мертвой зоны.

Помимо этого, GlideStream 120 PWM выделяется и весьма оригинальной формой лопастей крыльчатки, а точнее, профилем их поверхности, выполненной в виде довольно глубоких зубцов. Пожалуй, такую аэродинамическую оптимизацию нигде раньше нам видеть не доводилось.

Жаль, что на фоне всей это роскоши опорой оси крыльчатки служит обыкновенный подшипник скольжения с соответствующим, относительно невысоким, сроком службы. С другой стороны, заявленные 30 тысяч часов непрерывной работы значительно превышают срок, за который морально устареет любой, даже самый ультрасовременный ПК.

Максимальная скорость вращения крыльчатки составляет 1300 об/мин, а в целом она может регулироваться с помощью технологии PWM (широтноимпульсной модуляции напряжения питания двигателя), уже несколько лет поддерживаемой всеми без исключения материнскими платами.

К радиатору кулера Scythe Kabuto II вентилятор крепится с помощью проволочных пружин с использованием резиновых прокладок, призванных снизить или исключить передачу вибраций.

Упаковка и комплектация

Продукт Scythe Kabuto II поставляется в картонной коробке с традиционным, по-азиатски пестрым, оформлением. На поверхности бокса содержится исчерпывающая информация об особенностях и характеристиках кулера.

Комплект поставки Scythe Kabuto II включает весь необходимый крепеж и одноразовый пакетик термопасты.

Установка на материнские платы

Так же как и в ряде других современных моделей процессорных кулеров Scythe, в составе Scythe Kabuto II используется фирменная система крепления N.G.C.S. (New Generation Clip System), позволяющая легко и быстро закрепить кулер на любой, более-менее современной материнской плате.

Поддерживаются все платформы Intel, включая LGA2011 и AMD.

Для монтажа кулера на материнские платы Intel с разъемами LGA 775/1155/1156/1366 необходимо прикрутить к основанию пару кронштейнов, после чего установить на процессор и защелкнуть в стандартные отверстия в текстолите гарпунные клипсы.
Примерно также выглядит процесс инсталляции Scythe Kabuto II и на платформы AMD, только во втором шаге мы просто цепляем радиатор за зубцы на стандартной рамке.

С LGA 2011, из-за особенностей платформы, все чуть сложнее. Во втором шаге кулер прикручивается к плате с помощью специальных винтов с головками под гаечный ключ, который поставляется в комплекте. Впрочем, так даже надежней.
Естественно, что во всех случаях, перед самой установкой кулера, на крышку CPU необходимо нанести слой термопасты из комплекта.

Тестирование кулера Scythe Kabuto II осуществлялось на стенде следующей конфигурации:

• процессор: Intel Core i7-2600K (3.4 ГГц, 4 ядра (8 виртуальных), 8 Mb L3), LGA 1155;
• материнская плата: MSI P67A-GD80 (ВЗ), Intel Р67 Express;
• оперативная память 2x 2 GB, Kingston HyperX KHX2000C9D3T1K3/6GX, 1867 МГц, 8-8-8-20 CR1;
• видеокарта: NVIDIA GeForce 9500GT (пассивное охлаждение);
• винчестер: Samsung 160 GB, 7200 rpm, 16 MB;
• блок питания: FLOSTON 560 Вт (LXPW560W);
• шасси: Cooler Master LAB.

Процессор Intel Core i7-2600K был разогнан до 4500 МГц единственным доступным на LGA1155 путем - увеличением множителя. Для обеспечения стабильной работы CPU на данной частоте потребовалось увеличить напряжение питания ядра CPU VCore и CPU PLL до 1.350 В и 1.810 В соответственно.

В качестве теплопроводного интерфейса при тестировании всех систем охлаждения применяется термопаста Arctic Silver Ceramique. Это своего рода "общий знаменатель", дающий возможность прямой корреляции результатов.

Замер уровня шума, издаваемого кулером, производился глубокой ночью в отдельной комнате без эффекта реверберации (эхо) на расстоянии 20 сантиметров от края радиатора, перпендикулярно направлению воздушного потока. Минимальный уровень, фиксируемый используемым цифровым шумомером Center 321, составляет 30 дБА. Он и был принят за точку отсчета. При этом даже когда прибор фиксирует уровень в 31-33 дБА, различить на слух, работает вентилятор того или иного кулера или нет, практически невозможно.

Поскольку шум кулера - это вторая из наиглавнейших потребительских характеристик, на цифры, в рамках которых тестируемым системам охлаждения удается удержать максимальную температуру процессора, накладывается издаваемый при этом уровень шума.

Итак - результаты.

В ходе тестирования кулер Scythe Kabuto II проявил себя в качестве весьма тихого решения. Даже на максимальной скорости 1300 об/мин охладитель издает лишь слабое шуршание. На 1000 об/мин шум работы Kabuto II можно с трудом различить даже в абсолютной тишине, а на 800 об/мин понять на слух, вращается крыльчатка или нет, практически невозможно. Отчасти это связано и с тем, что при вращении пропеллер не издает никаких посторонних призвуков или гуда.

По абсолютной производительности Scythe Kabuto II может проигрывать несколько градусов некоторым конкурентам со 120-миллиметровыми вентиляторами, но относительно издаваемого шума кулер весьма силен, и найти ему достойную замену будет непросто.

Итоги

В целом протестированный продукт Scythe Kabuto II проявил себя как достаточно тихое и эффективное решение, хорошо справляющееся с охлаждением даже сильно разогнанных CPU. Соотношение производительности охладителя к уровню издаваемого шума выглядит весьма удачным. Более того, даже при максимальных оборотах крыльчатки Kabuto II ведет себя достаточно тихо. При этом, благодаря компоновке TopFlow и конструктиву в целом, кулер хорошо обдувает элементы вокруг процессора, чем значительно улучшает их тепловой режим. К недостаткам Scythe Kabuto II можно было бы отнести использование в составе столь продвинутого вентилятора простого подшипника скольжения.

Александр Гуриненко
