Матплата Gigabyte GA-H61N-USB3 описание

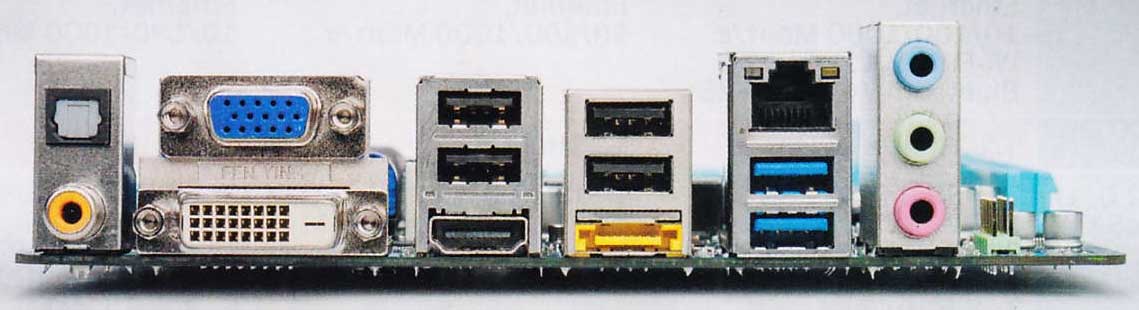

Как видно из названия, Gigabyte GA-H61N- USB3 основана на базе набора логики Н61 Express. От Н67 мост отличается поддержкой меньшего числа портов для оперативной памяти, поддержкой всего десяти портов USB 2.0 и четырех SATA II. Но за урезанную последовательную шину беспокоиться не стоит. В GIGABYTE GA-H61N-USB3 распаян USB 3.0 контроллер Fresco FL1009, а на I/O- панели мы насчитали два голубых слота. Там же можно найти еще четыре USB 2.0, два S/PDIF, один сетевой коннектор, один eSATA и три видеовыхода (VGA, DVI и HDMI). Сразу же отмечаем, что мост поддерживает HD-аудио, цифровые выходы есть, так что на базе GIGABYTE GA-H61N-USB3 вполне можно собрать мультимедийный ПК или HTPC.

А вот SATA-портами в GIGABYTE GA-H61N- USB3 явно пожертвовали. Около моста распаяно всего два пластиковых коннектора, плюс, как мы уже сказали, на задней панели интегрирован один слот eSATA. Все второго поколения. Так что, если на базе GIGABYTE GA-H61N-USB3 будет создаваться НТРС, то лучше сразу приобрести накопитель большой емкости. Благо все современные чипсеты Intel поддерживают жесткие диски объемом до 4 Тбайт включительно. Сам же Н61 Express режим RAID не поддерживает. Никуда не делись и ограничения, накладываемые на процессор. А именно контроллеру PCI Express запрещено делить линии (правда, платам с одним PEG-портом это и не нужно), а делители памяти позволяют использовать оперативную память с эффективной частотой до 1333 МГц в случае использования в системе Sandy Bridge и до 1600 МГц в случае с Ivy Bridge.

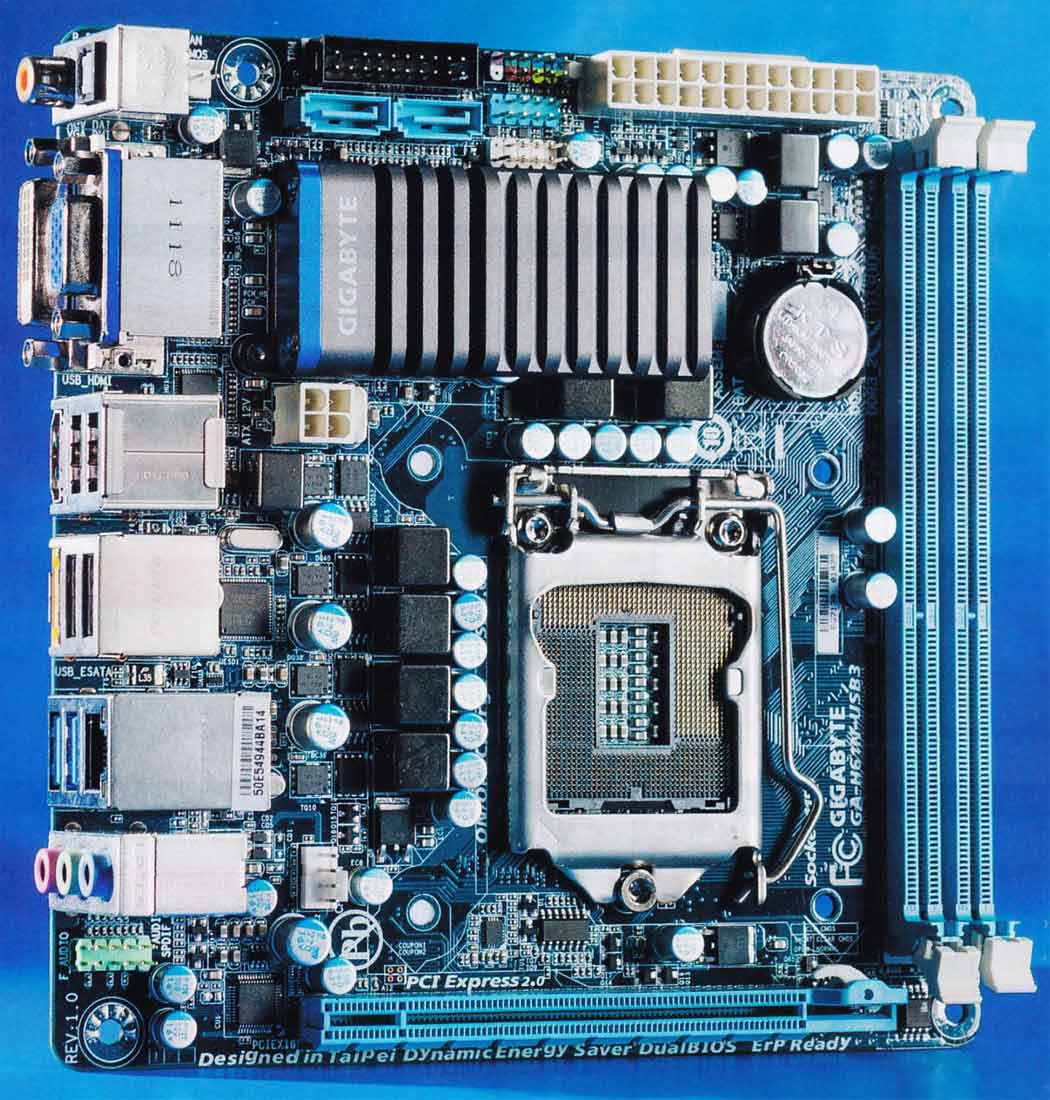

В целом разводка компонентов выполнена на хорошем уровне. Сокет расположен ближе к PCI Express. И это необходимо учитывать при установке процессорного кулера: периметр радиатора не должен превышать периметр крепежных отверстий (75x4=300 мм).

Так получилось, что сначала мы рассмотрели материнскую плату на базе набора логики Z77 Express, затем на базе Н67 Express, а теперь и на Н61 Express. Логично, что основную часть функционала определяет именно чипсет. Тем не менее, в GIGABYTE дополнили свою плату USB 3.0, а также полноценной «цифрой» в лице оптического и коаксиального выходов,что однозначно прибавляет ей вистов.

Плюсы:

• есть USB 3.0
• есть S/PDIF

Минусы:

• мало SATA
• нет DisplayPort
• нет беспроводного модуля
• нет пульта управления

Характеристики Gigabyte GA-H61N-USB3:

• Чипсет: Н61 Express
• Сокет: LGA1155
• Память: 2х DIMM, DDR3-800-1333
• Слоты расширения: 1x PCI Express х16
• Дисковые контроллеры: 2х SATA II, 1x eSATA
• Сеть: Ethernet, 10/100/1000 Мбит/с
• Аудио: 7.1СН, HDA
• Разъемы на задней панели: 2х USB 3.0, 4х USB 2.0, 1x DVI, 1x D-Sub, 1х HDMI, 1х eSATA, 2х S/PDIF, 1x RJ-45, 3х аудио

***
