Мама-экстремал ASRock 990FX Extreme9

Выбрать для нового ПК процессор или видеокарту обычно не составляет труда: ведь разница в их производительности хорошо отражается на работе всей системы. А что же с материнскими платами? Тут отличия лучше видны в наборе функций, в надежности и в стабильности работы во время разгона, которая, в общем-то, вытекает из второго пункта.

На любой вкус

Именно для любителей выжимать все соки из имеющегося «железа» и существуют платы, которые не испугаешь лишними частотами, например, серия «матерей» Extreme от ASRock. Она включает в себя платы с сокетами Intel LGA2011/1155 и AMD FM1/2 и AM3/3+. В последнюю, кроме ASRock 990FX Extreme9, на которой мы сегодня заострим внимание, входит еще целых 6 плат, из них три также на чипсете AMD 990FX. Одна из них сделана в сотрудничестве с именитым геймером Fatality. Однако самая последняя из экстремальной серии и она же самая продвинутая - это ASRock 990FX Extreme9. От «сестер» ее отличает поддержка оперативной памяти с частотой на 350 МГц больше прежнего, увеличенный в два раза потолок объема памяти (с 32 Гбайт до 64 Гбайт), четвертый PEG-слот, а также 8 разъемов USB 3.0 - самое большое число среди других топовых матплат ASRock с логикой AMD 990FX. Но, соответственно, за нее придется заплатить минимум на одну, а максимум на 4 тысячи рублей больше.

Комплект поставки

ASRock 990FX Extreme9 пришла к нам в черной коробке, в которой кроме самого девайса нашлось еще много полезностей. Во-первых, два мостика SLI: один для соединения двух видеокарт, второй, который побольше, на случай если у тебя завалялось сразу три графических адаптера. Также два переходника с MOLEX на SATA и шесть кабелей SATA - практически для всех представленных портов для накопителей. Напоследок - хаб USB 3.0 с двумя портами, который можно вывести как на лицевую сторону корпуса в отсек 3.5”, так и на заднюю панель в свободный слот для плат расширения. Перед нами вполне неплохой комплект, так что в «жмотстве» ASRock обвинить трудно.

Расположение элементов

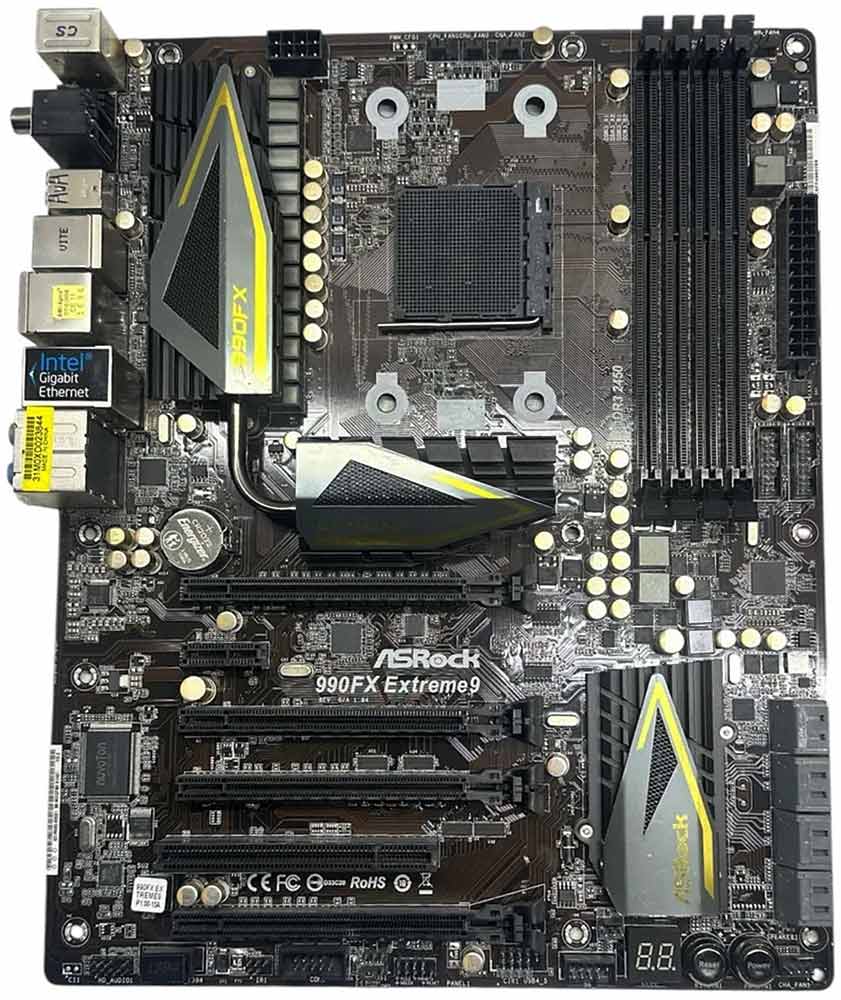

Как и полагается «экстремальной» материнской плате, текстолит устройства напичкан всевозможными элементами. Сокет АМЗ+ означает поддержку широкого ассортимента процессоров AMD: от привычных Athlon II и Phenom II до 8-ядерных Zambezi и Vishera. Полноценная работа с последними возможна, конечно же, благодаря северному мосту AMD 990FX. Охлаждается он, как и фазы питания с южным мостом, с помощью пассивной системы, которая состоит из трех радиаторов. Два из них связаны медной трубкой. Отсутствие вентиляторов в плате, которые ASRock иногда любит добавить (например, как на плате ASRock Х79 Extreme9), - это хороший знак: меньше жужжания и меньше пыли. Рядом с верхним радиатором мы видим 12+2 фаз питания Digi Power. Учитывая, что, например, AMD FX-8350, который использовался в тестовом стенде, уже в номинале работает на частоте 4000 МГц и способен разогнаться на «воздухе» еще мегагерц этак на 700, все эти 14 фаз выглядят разумным запасом, а не вытягиванием денег из карманов трудового народа.

Справа от сокета находятся четыре слота для оперативной памяти, которые, по заверению производителя, могут работать с модулями DDR3 на эффективной частоте вплоть до 2450 МГц, а их общий объем может составлять 64 Гбайт - мечта начинающего видеомонтажера. Несмотря на то, что поддерживается работа двухканальной памяти, ASRock не стала раскрашивать слоты в разные цвета в соответствии с каналами - мол, «не нам учить оверклокеров, как правильно располагаются планки оперативки».

Слотов для плат расширения много, но учитывая все утолщающиеся кулеры видеокарт, воспользоваться всеми сразу не получится. Видеокарта, вставленная в верхний разъем PCI Express х16, тут же накроет PCI Express xl, а ускоритель во втором сверху разъеме загородит путь к третьему. Тем не менее, всего можно подключить целых три видеокарты. Версия PCI Express ограничена возможностями чипсета на уровне 2.0, но 3.0 толком не задействован современными видеоадаптерами, так что бояться нечего. Работают четыре PEG в режиме х16+х4+х8+х8, причем пропускная способность первого и второго слота никак не меняется, а вот третьего - делится пополам между ним и четвертым.

Тем, кто хочет не только много видеокарт, но и связку накопителей, ASRock 990FX Extreme9 готова предложить сразу 8 портов SATA 3.0. Два из них обслуживаются сторонним контроллером ASMedia ASM1061 и, к сожалению, не поддерживают объединение в RAID. А вот остальные шесть обеспечены самим южным мостом AMD SB950, поэтому как минимум шесть SSD или HDD ты можешь собрать в массив. Примерно в том же углу материнской платы расположены две кнопки: Power и Reset, упрощающие работу с открытым стендом. И незаменимый маленький ЖК- дисплей, который производитель называет Dr. Debug, показывающий POST-коды. Чтобы не ломать голову над их расшифровкой, достаточно просто заглянуть на сайт ASRock. Например, 00 - ты забыл вставить процессор (либо он «умер»).

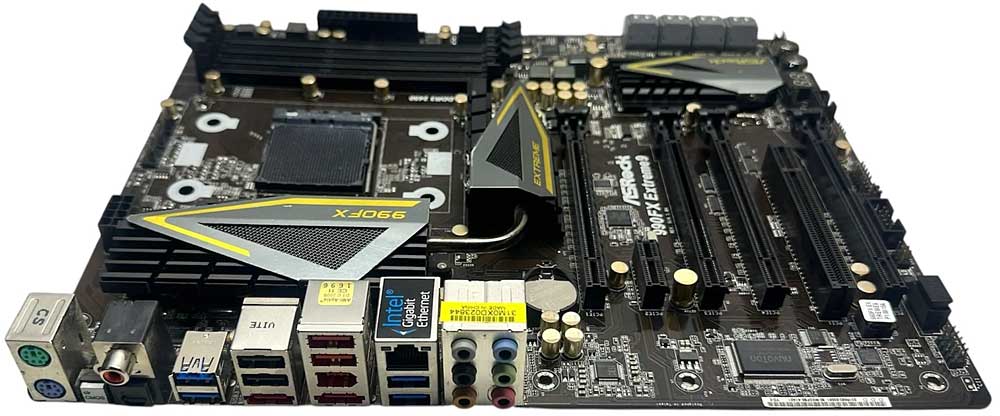

Наконец, присутствует немалое число коннекторов для всякого рода «вертушек», а именно, два четырехпиновых и четыре трехпиновых. А на задней I/О-панели ASRock 990FX Extreme9 можно найти сразу два PS/2-разъема, два порта eSATA, целых восемь портов USB - по четыре второй и третьей ревизии, один интерфейс IEEE 1394, один гигабитный RJ-45, два цифровых аудиовыхода и шесть аналоговых. А также кнопку, стирающую CMOS, - очередная полезная мелочь, которую, правда, можно было бы поставить рядом с Power и Reset.

Методика тестирования

Как всегда, кроме субъективного оценивания комплектации платы и грамотности расположения всех ее элементов на текстолите, мы запускаем несколько тестовых программ, среди которых хорошо знакомые читателю Super Pi 1.5XS, wPrime 1.55, WinRAR и CINEBENCH R11.5.

Выводы

Кажется, что логика AMD 990FX вышла уже давным-давно (а так и есть - примерно два года назад), но до их пор на ее основе встречаются топовые платы. И не из-за любви вендора к старине, а потому что AMD не сгоняет пользователя ежегодно на новое «железо». Но несмотря на «бородатый» чипсет, материнская ASRock 990FX Extreme9 стала еще привлекательнее для любителей разогнать восьмиядерники. Как уже упоминалось выше, самые заметные изменения произошли в области памяти: теперь можно использовать модули еще объемнее и быстрее. Также материнка может похвастать внушительным числом портов SATA 3.0 и USB 3.0 и парой удобных фишек для оверклокеров: специальными кнопками, а также дисплеем для POST-кодов.

Интересный факт

Чипсет AMD 990FX был представлен еще в первой половине 2011 года - даже раньше, чем процессоры, ради которых это и произошло. На самом деле это был всего лишь переименованный 890FX, но это совсем не значило, что можно было просто взять и установить один из вышедших затем процессоров AMD Zambezi в плату со «старым» чипсетом. Точнее, можно, но при этом полноценно использовать CPU не получилось бы. Но кое-что появление AMD 990FX всё-таки привнесло, а именно, долгожданную возможность объединять в массив видеокарты не только с помощью CrossFireX, но и с помощью SLI.

Технические характеристики:

• Сокет: AMD АМЗ+
• Чипсет: AMD 990FX
• Память: 4х DIMM, DDR3 1066-2450, до 64 Гбайт
• Слоты расширения: 4х PCI Express 2.0 х16, lx PCI Express 2.0 xl, lx PCI
• Контроллеры накопителей: 8x SATA 3.0
• Аудио: 7.1, HD, Realtek ALC898
• Сеть: Intel 82583V, 10/100/1000 Мбит/с
• Разъемы на задней панели: 2х PS/2, 4х USB 3.0, 4х USB 2.0, 2х eSATA, lx IEEE 1394, lx RJ-45, 6x 3.5-MM, 2х S/PDIF
• Форм-фактор: ATX
• Цена на момент старта продаж – от 7000 рублей

Тестовый стенд:

• Процессор: AMD FX-8350, 4000 ГГц
• Оперативная память: Kingston HyperX, 2х 8 Гбайт, DDR3 (KHX21C11T3FK8/64X)
• Видеокарта: Radeon HD 7870
• Накопитель: Corsair CSSD-P128GBP-BK, 128 Гбайт
• Блок питания: Cooler Master RS-850-SPHA-D3, 850 Вт
• ОС: Windows 7 Максимальная, 64-разрядная

Результаты тестирования:

• Super Pi 1.5XS 1m: 21.528 c
• wPrime 1.55 32m: 8.637 c
• wPrime 1.55 1024m: 258.34 c
• WinRAR: 4376 Кбайт/с
• CINEBENCH R11.5: 6.93 pts

© Автор: Александр Михеев
