Сборка HTPC или ПК в компактном корпусе
Материнские платы форм-фактора mini-ITX - это устройства с площадью печатной платы всего 170 квадратных миллиметров. Много это или мало? Для сравнения: длина слота DIMM для памяти DDR3 без защелок составляет целых 133,35 мм.
А ведь необходимо распаять на текстолите как минимум два таких порта. А еще есть процессорный сокет с крепежными пластинами, «мост», SATA-порты, элементы питания и охлаждения платы, а также PCI Express x16. Тем не менее, мы уверены, что на базе плат mini-ITX можно собрать системный блок любой сложности. Ну, или почти любой.
Mini-ITX и НТРС
Давай опустим вариант офисных сборок ПК. Здесь нам нечем тебя удивить. Лучше сразу перейдем к рассмотрению концепции НТРС (Home-Theatre Personal Computer), где ITX-платы как раз играют основную роль. Капитан Очевидность подсказывает, что главное достоинство любой крохотной материнки как раз кроется в ее размере. Меньше текстолит - меньше нужен корпус. С учетом того, что на сегодняшний день любой современный центральный процессор спокойно справляется с HD-потоком, для создания полноценного HTPC необходимо подобрать три вещи: саму материнскую плату, накопители и корпус.
Оптические приводы, звуковые карты, пульты управления и беспроводные модули добавляем по вкусу. Здесь-то нам и пригодится пока еще свободный слот PCI Express х16.
На наш взгляд, для НТРС неплохо использовать концепт абсолютно бесшумного охлаждения. А для этого придется задействовать кулеры без вентиляторов. Например, интересные решения для НТРС продвигает компания Streacom, специализирующаяся по выпуску компьютерных корпусов. Основная фишка таких кейсов - охлаждение процессора за счет стенок корпуса. Поэтому в комплекте с кейсом идут специальные радиаторы на тепловых трубках.
Геймерская сборка
Раз производители материнок выпускают свои детища на базе топовых наборов логики, то логично использовать данные платы и для сборки игровых компьютеров. Тем более что практически все они имеют в своем распоряжении полноценный порт PCI Express х16, в который будет установлена производительная дискретная видеокарта. Можно и воспользоваться «услугами» APU LIano/Trinity с ее сверхбыстрым графическим кластером Sumo/Devastator.

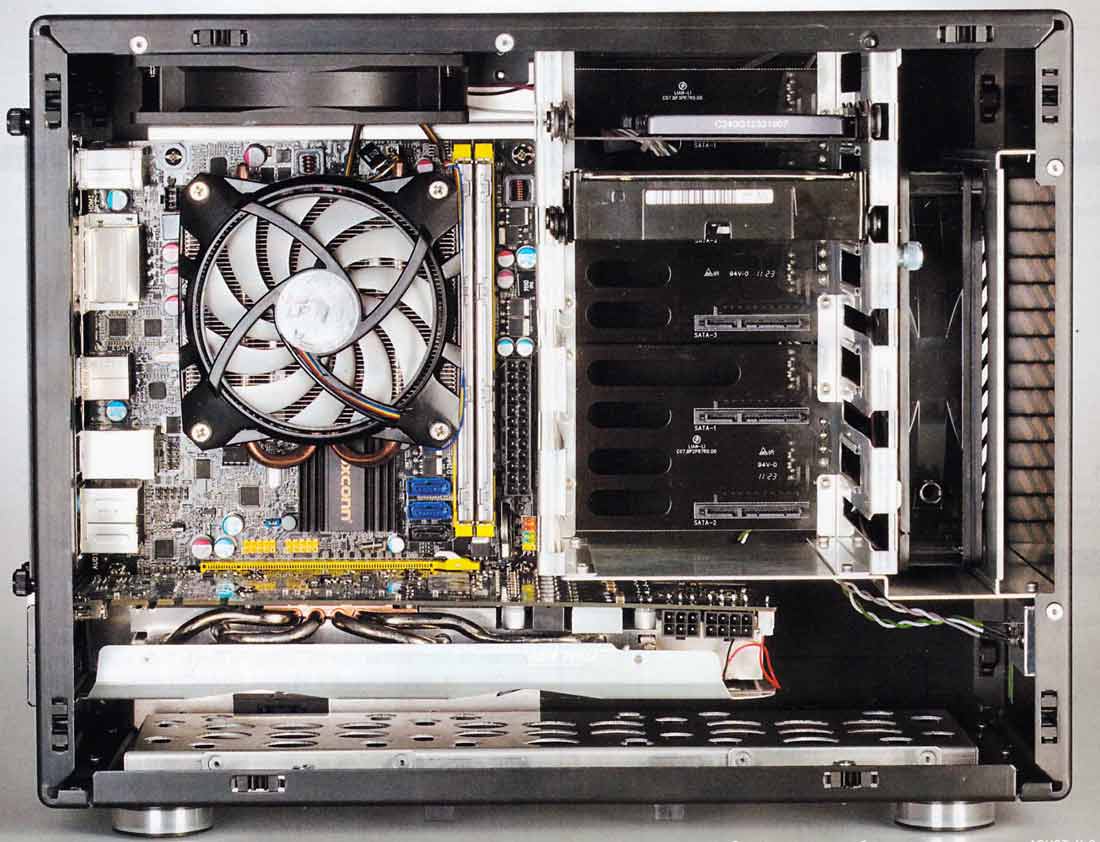

Дальше уже необходимо подобрать соответствующий кейс, в который поместится все «железо». Причем по размерам он будет гораздо меньше какого-нибудь Midi-tower’a. И наверняка знакомые будут сильно удивлены, когда узнают, что эта «машинка» способна на многое. Самый легкий способ сборки игрового системника на базе mini-ITX - приобрести barebone-корпус. Как правило, такой кейс представляет собой металлический «гроб» прямоугольной формы. Высота и глубина корпуса определяют, какое именно «железо» помимо материнской платы туда поместится.
Есть и tower’ы для mini-ITX. Как правило, в них устройства устанавливаются... вверх тормашками. Отличным примером такого «ящика» служит Silverstone Fortress FT03-MINI. Конструкция корпуса устроена так, что нагретый воздух от видеокарты и процессора выдувается наверх. Важное замечание: для этого корпуса потребуется приобрести блок питания форм-фактора SFX.
Существуют и гибридные модели корпусов, которые достаточно тяжело отнести и к tower, и к barebone. К таким можно смело причислить кейс BitFenix Prodigy. При своих весьма скромных габаритах он позволяет установить видеокарту длинной до 335 мм, а также два двухблочных радиатора(правда, для этого потребуется «избавиться» от корзины для жестких дисков) системы водяного охлаждения длиной по 240 мм каждый.
Есть еще варианты. Сам понимаешь, что при сборке игрового ПК на базе материнской платы mini-ITX потребуется принимать достаточно нестандартные решения. Но это того стоит!
Сергей Плотников
*** |
