Тестирование уличного модема ZyXEL LTE6101

Устройства для работы в Интернете через 4 G-технологию LTE ассоциируются у нас прежде всего с флешкоподобными USB-модемами. И тут внезапно: выносной LTE-модем весом за... килограмм. Воробушкам за окном можно показывать не фигушки, а настоящее оцинкованное железо.

У природы нет плохой погоды

Про воробушков мы вспомнили не зря: «уличный» здесь означает прежде всего то, что основа устройства - аутдорный всепогодный влагозащищенный блок, включающий MIMO-приемопередатчик и направленную антенну с коэффициентом усиления 13 дБи.
Этот уличный блок не самодостаточен - он связан стандартным сетевым кабелем с внутренним, комнатным, блоком и питается от него по технологии РоЕ (Power over Ethernet). Вся активная радиочасть находится в уличном блоке, поэтому длина кабеля между блоками не влияет на качество принимаемого и передаваемого сигнала. Благодаря встроенной направленной поляризованной антенне модем призван обеспечивать надежную связь в условиях плотной городской застройки, но особенно полезен для вытягивания Интернета на границах зоны покрытия за городом, где проводного Интернета нет вовсе, где другие LTE-устройства уже неспособны подключаться, a 2G/3G пасует либо в стабильности, либо в скорости.

Если тебе интересно, что внутри уличного блока, то спешим обрадовать - мы вооружились дежурной отверткой с целью препарировать девайс. Непосредственно под пластиковым кожухом на тонкой металлической подложке находится хитроумная планарная MIMO-антенна, а к несущему металлическому основанию прикручена небольшая печатная плата с LTE-модемом на чипе Altair Semiconductor Four-Gee 6202-Q1, поддерживающем наш родной Band7 в режиме FDD.

Короче, «на пальцах» это означает полную совместимость с сетями Yota и «Мегафон», плюс логически в ряде городов эти же сети могут использовать другие операторы.

Сети 3G, как в некоторых универсальных USB-модемах, весьма неожиданно, не поддерживаются, то есть никаких компромиссов, только LTE, только хардкор. Максимальная пропускная способность LTE-модема составляет 100 Мбит/с на прием и 50 Мбит/с - на отдачу. Под разъемом для установки SIM-карты расположены три индикатора уровня LTE-сигнала - чтобы можно было контролировать направление антенны, не слезая с крыши и не перекрикиваясь с помощником, наблюдающим за показаниями внутреннего блока.

Всепогодность уличного блока обещается по стандарту IP65 (полная защита от пыли и струй воды), в диапазоне температур от -30 до +60 градусов Цельсия. Все собрано герметично, не подкопаются не то, что воробушки - даже муравьи лазейки не найдут. В корпусе модема всего два отверстия: одно для установки SIM-карты, другое - для соединительного кабеля. Первое закрывается винтовой заглушкой, второе - специальной цанговой втулкой, при закручивании плотно обжимающей кабель. Металлический кронштейн для крепления модема на мачте или кронштейне для спутниковой тарелки выдержит не только точное, под любым настраиваемым углом, направление на базовую станцию, но и любопытную ворону.

Под крышей дома твоего

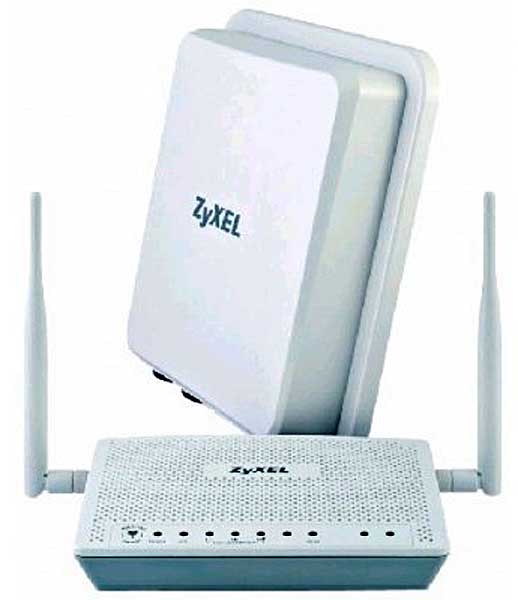

Внутренний блок, напоминающий некоторые сетевые девайсы той же ZyXEL, имеет два сетевых разъема Gigabit Ethernet, к которым можно напрямую подключить любые компьютеры и устройства с портом Ethernet, а также встроенную точку доступа Wi-Fi 802.11n 300 Мбит/с (это ее рога-антенны ты видишь на фото). Последнее, на наш взгляд, выгодно отличает модель LTE6101 от вышедшей на рынок ранее базовой модификации LTE6100, для которой домашнюю беспроводную сеть требуется сочинять дополнительно. Для соединения с уличным блоком служит специально выделенный порт, по которому вдобавок подается питание. Патч-корд в комплекте - только чтобы проверить работоспособность модема. Для прокладки по месту пользователю необходимо самостоятельно обзавестись кабелем необходимой длины (до 100 метров), атмосферостойкости и экранировки. И уличный, и комнатный блоки предусматривают защитное заземление, чтобы не приглашать в дом грозовое электричество.

Для начала работы с устройством не требуется установки какого-либо программного обеспечения и особых настроек. С установленной SIM-картой Yota при наличии сигнала сети спустя несколько минут после включения Интернет можно снимать с проводных портов или по Wi-Fi на любых способных на то устройствах. Встроенный маршрутизатор и DHCP-сервер вращают все необходимые шестеренки твоей домашней сети. В веб-конфигуратор, полностью переведенный на русский язык, стоит зайти прежде всего, чтобы установить защиту на Wi-Fi. Разделы включают стандартные опции и немного больше. Так, в «Подключениях» показана информация об устройстве, данные о сети LTE, сетевые интерфейсы и состояние системы (загрузки процессора и памяти). В «Сетевых настройках» можно изменить параметры LAN, задать QoS-классификаторы для управления передачей трафика через порт WAN. Здесь же можно отключить NAT, активировать защиту SIM-карты PIN-кодом. Вкладка «Безопасность» позволяет активировать функции защиты от DoS, настроить родительский контроль.

В «Системном мониторе» можно досконально изучить статус LTE-подключения. Наш совет здесь - для максимальной скорости добиваться не силы сигнала, на которую реагируют контрольные индикаторы на обоих блоках, а наивозможно высокого отношения сигнал/шум (SINR) с контролем номера базовой станции. В городских условиях уровень сигнала из-за большого коэффициента усиления антенны и переотражений почти всегда дает три индикатора из трех, но сигнал/шум при этом на разных направлениях и базовых станциях может отличаться в разы.

Мы в засаде годами ждали

Тестирование LTE-модема ZyXEL LTE6101 проходило в Москве с использованием SIM-карты Yota 4G. Напомним, что максимальная скорость работы в этой сети ограничена 20 Мбит/с как на прием, так и на передачу, a LTE6101 имеет производительность 100/50 Мбит/с. Популярный тест speedtest.net как раз показал результаты, схожие с максимально возможными для Yota 4G. Пинг был стабильно низкий, запросто работает Skype, даже с видео. При закачке торрентов (мы это делали исключительно из тестового любопытства, в реальной жизни Yota оставляет за собой право торрент-трафик удушать) одновременно было комфортно работать как в Интернете, так и в веб-интерфейсе уличного модема. Найти зону неуверенного приема нам за тестовый период не удалось, столица покрыта уже достаточно хорошо, да и устройство, увы, абсолютно не мобильное. Но мы уже наслышаны из заслуживающих доверия источников, что за городом «зайкселовские» LTE6100 действительно «решают» в коттеджных поселках, куда провести оптику стоит дороже, чем протянуть толстую золотую цепь. USB-модемы в таких местах сравнения не выдерживают, потому что малоэффективны даже на улице, не говоря уже о работе внутри помещения.

Нам остается только посетовать, что, не купив такой уличный модем, не угадаешь, случится в твоей глухомани чудо или нет, если до ближайшей базовой станции более 5 км и все лесом, а USB-модем показывает полное отсутствие сети. Никакого специального пробника для таких изысканий пока не придумано, а карта покрытия оператора, кстати, чисто математическая, дает гарантию только при закраске твоей дислокации хотя бы зоной «возможного приема». Но имей в виду такое эмпирическое правило: если USB-модем подает хоть какие-то надежды (пусть даже без вменяемой передачи, просто хоть как-то чует LTE-сеть) на улице в высокой точке - это достаточное основание полагать, что LTE6101 при точной уличной установке на мачте или стене на уровне третьего этажа вытянет хоть несколько мегабит, причем пинг при этом, как правило, и за это большое спасибо самой технологии LTE, не пострадает.

Технические характеристики ZyXEL LTE6101:

• Поддержка LTE:
• Стандарт: 3GPP Release 8, Category 3
• Диапазоны частот: Band7, 2500-2690 МГц
• Скорость передачи данных: до 100 Мбит/с в прямом и до 50 Мбит/с в обратном канале

Внешний блок:

• Разъемы: 1x РоЕ RJ-45, 1x mini-USB, слот для SIM- карты USIM
• Индикаторы: уровня сигнала сети LIE
• Встроенная направленная антенна: MIMO 13дБи
• Рабочий диапазон температур: от -30°C до +60°C
• Относительная влажность: от 10% до 95% без конденсации
• Соответствие спецификации наружного применения: IEC529/IP65
• Размеры: 255x254x58 мм
• Масса: 1071 г

Внутренний блок:

• Разъемы: 1x РоЕ RJ-45, 2х RJ-45 (Gigabit Ethernet 1000BASE-T)
• Точка доступа: Wi-Fi 802.11n, 2.4 ГГц, 300 Мбит/с
• Рабочий диапазон температур: от 0°C до +40°C
• Относительная влажность: от 10% до 95% без конденсации
• Размеры: 188x131x41 мм
• Масса: 284 г

Результаты тестирования Yota 4С:

• Speediest, net - 20.04 Мбит/с
• Download - 19.98 Мбит/с
• Upload, ping - 39 мс

Автор: Даниил Либарц

***
