Универсальный солдат на Intel Z97

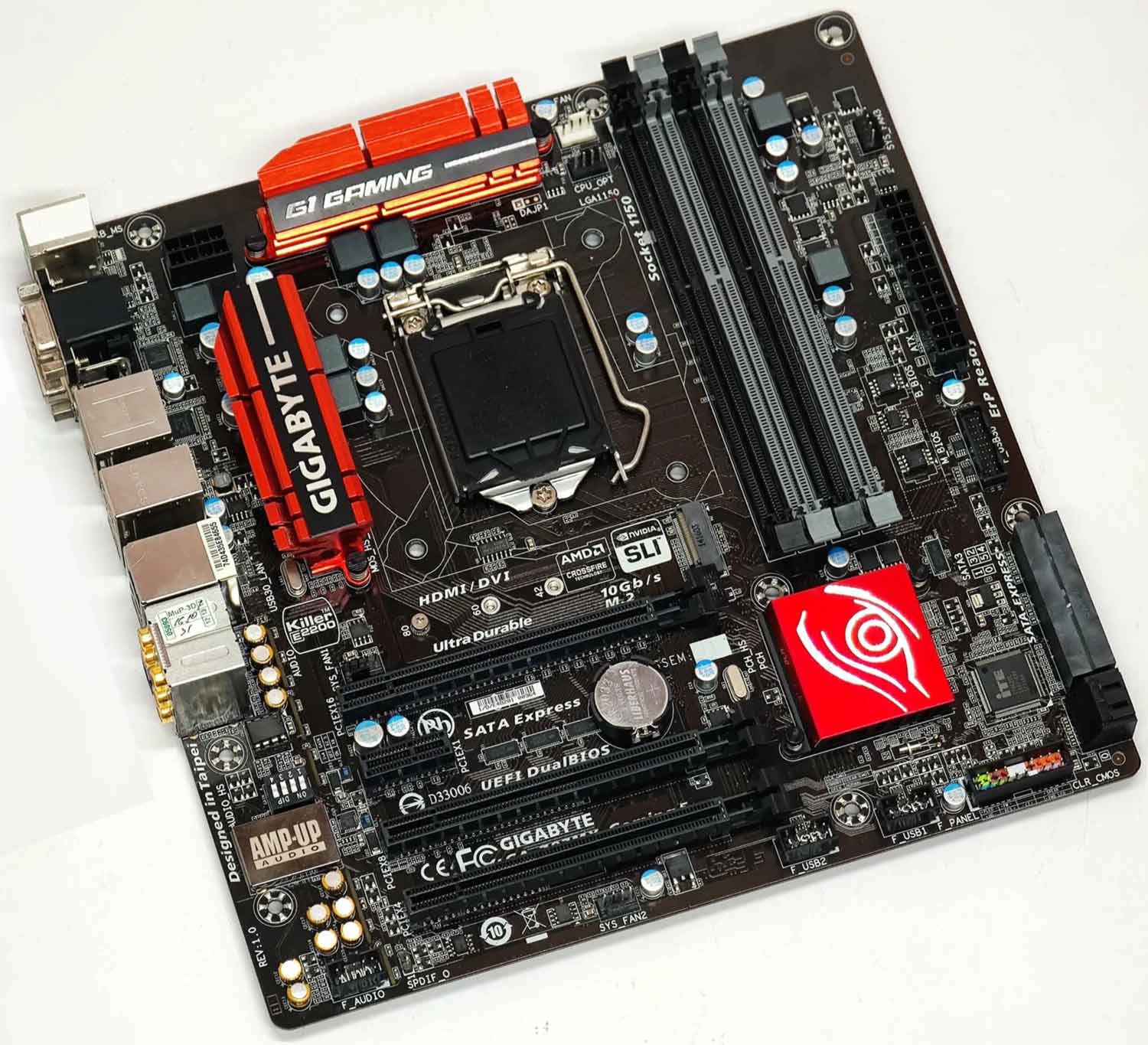

Под лозунгом «Born to Game» (от англ, «рожденная для игр») инженеры компании Gigabyte разработали недорогую и в то же время богато оснащенную системную плату GA-Z97MX-Gaming 5 формата Micro-ATX (244 x 244 мм), которая отлично подойдет для сборки игрового или мультимедийного ПК в компактном корпусе.

Новинка выполнена на базе системной логики Intel Z97, совместима с процессорами Intel Core четвертого поколения на базе микроархитектуры Haswell с сокетом LGA 1150, а также, несмотря на свои малый размер, нехарактерный для такого класса матплат, поддерживает все фирменные особенности продуктов линейки игровой серии и предлагает неплохой набор интерфейсов и хороший разгонный потенциал. Системная плата оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, а возможности организации дисковой подсистемы представлены разъемом М.2 (поддерживаются SSD-накопители форматов М.2 2242, 2260 и 2280), шестью портами SATA III (6 Гбит/с), а также одним SATA Express. Несмотря на компактные габариты Gigabyte GA-Z97MX-Gaming конфигурация четырех слотов PCI-Epxress позволит установить две видеоплаты увеличенного размера (двухслотовые), однако при этом в свободном доступе не останется ни одного дополнительного разъема.

Традиционно для всех решений Gigabyte элементная база этой системной платы состоит из проверенных и надежных твердотельных конденсаторов и дросселей с ферритовым сердечником. Из особенностей модели также отметим наличие сетевого контроллера Qualcomm Atheros Killer Е2201, который позволяет автоматически выделять и повышать приоритет игрового трафика — например, во время массовых баталий в многопользовательских онлайн-играх.

Для проверки разгонного потенциала Gigabyte GA-Z97MX-Gaming мы воспользовались профилем «Performance Upgrade» в UEFI системной платы. В результате максимальная частота процессора Intel Core i7-4770K (3,5 ГГц) повысилась до 4,7 ГГц при множителе 47 и напряжении 1,42 В. Это отличный результат для платы данного ценового сегмента. Подводя итоги, отметим, что по производительности и разгонному потенциалу Gigabyte GA-Z97MX-Gaming почти не уступает старшим моделям и отлично подойдет для сборки мощной системы.

Термоинтерфейс

Два массивных алюминиевых радиатора почти полностью накрывают подсистему питания процессора, обеспечивая температуру под нагрузкой не более 40°C.

UEFI BIOS

Все настройки UEFI удобно сгруппированы во вкладках, и при необходимости можно получить полный доступ к регулировкам напряжений на компонентах платы.

Разгонный потенциал

Увеличив множитель Core i7-4770KH до 47 при напряжении 1,42 В, нам удалось добиться стабильной работы процессора на частоте 4,7 ГГц В (прирост производительности — 34%).

***
