Основы правильного электропитания - 12 вольт
Очередная статья, присланная нашим Читателем
Устройства, требующие для нормальной работы питание 12 вольт, наверное, самые распространенные. Соответственно широко распространены под них и блоки питания. Но, увы - практически 100% этих блоков питания - китайская дребедень! Которая в лучшем случае просто сгорит и не причинит никакого сопутствующего вреда.
Есть и дорогие блоки питания, в том числе на 12 вольт... но, это не гарантия, что высокая цена равна высокому качеству! Да, и цена все-таки важная характеристика... и здесь она хромает.
Помню, нужно было 16 камер наблюдения, сравнительно большой объект. Все камеры требуют по питанию 12 вольт постоянного тока. Взять 16 китайских блоков питания - обычно так и поступают... Но шеф предложил другое - а если поставить один блок питания на всех? Например, компьютерный блок питания. Там есть 1 или 2 линии на 12 вольт, достаточно мощные БП, с защитой и прочим. Один только момент был не очень хорошим - запуск этого блока питания... Конечно, можно залезть вовнутрь, отрубить лишнее, но... во-первых, наш штатный электронщик ушел тогда в запой, а мы как котята малые... в этих транзисторах-резисторах...
Хорошо, у меня дома давно валялся здоровый такой советский трансформатор, один раз хотел его размотать и сдать на медь, но раздумал. Вот этикетка на этом трансформаторе гласила, что он выдает 12 вольт на выходе. Но надо ведь как-то превратить этот колючий переменный ток во вкусный постоянный, и желательно - как у людей, со всякими красивыми штучками.

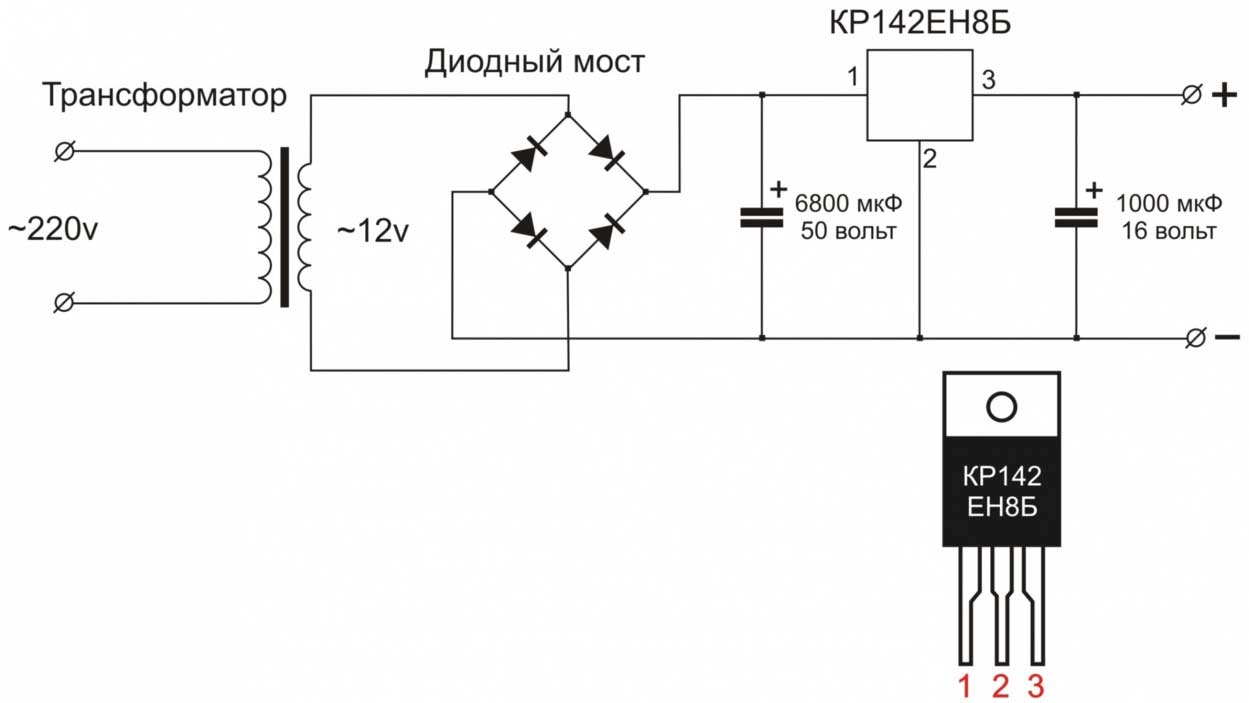

Вот тут помог интернет. Скачал я эту вот схему, блока питания на 12 вольт, с диодным мостом, со стабилизатором КР142ЕН8Б и двумя электролитическими конденсаторами.
Все эти детальки мы прикупили в радиомагазине на Тастаке, диодный мост, кстати, я использовал от одного старого компьютерного блока питания. Все это спаяли, что называется - на коленке, используя изоленту и термоусадочные трубки. К стабилизатору прикрутили алюминиевый радиатор - не помню от чего. Стабилизатор при работе греется.
Все. От этого блока питания запитали все 16 камер. Работа отлично. Год прошел, прошел второй. На третий год заказчик снова обратился к нам - модернизировать систему видеонаблюдения. Заменить камеры на более современные и все такое. Приходим, глядь, а к нашему блоку питания помимо наших 16 камер, еще восемь штук подвешено! Что за дела? Оказалось, другие ребята ставили свои камеры, ну и быстро смекнули, что можно на блоках питания сэкономить...
А более-менее блок питания для камеры наблюдения стоит 1000-1500 тенге... как минимум.
На этом все. Учитесь у батьки, пока он живой )
Очень злой веб-кочегар
2020 г.
