Назначение CorelDRAW и с чего начинать

Многие дизайнеры, например, со всех уголков планет выбирают в качестве основного материала для реализации собственных идей всевозможные полимеры (оргстекло, пластик, плекс). Причина популярности такого сырья кроется не только в простоте его обработки и многообразии всевозможных цветовых и фактурных решений. Есть еще один весомый аргумент - возможность лазерной резки изделий самой разнообразной формы.

Добавь к этому гравер и фрезу и представь, какая огромная свобода для творчества открывается перед творческим человеком. Векторный шаблон, созданный с применением CorelDRAW - это как раз то, с помощью чего станок осуществляет резку, гравировку или пиление заготовки. Если ты планируешь сделать что-то с использованием оргстекла, тебе будет необходимо научиться азам работы с этим графическим пакетом, иначе обращение в мастерскую окажется бессмысленным.

Любой станок с ЧПУ (числовое программное управление) работает именно на основе векторных заготовок. Совершенно неважно, что это: фреза, лазер или гравер. В любом случае придется готовить цифровой шаблон. Конечно, услугу можно заказать на стороне или попросить знакомого, однако освоить базовые принципы CorelDRAW сможет каждый, так как ничего сложного в этом нет. Кстати, применение оборудования с ЧПУ не ограничивается работой с полимерами. Эти же самые станки активно используются для обработки дерева и даже металла. Таким образом, методика универсальная, следовательно, любой уважающий себя мастер должен освоить данный вопрос.

Постановка задачи

Цель сегодня будет достаточно простой - подготовить векторный макета гриля для корпусного вентилятора (для примера). Рассмотрим простую и любимую многими тематику радиоактивной опасности и разработаем решетку в виде вентилятора. Для этого нам понадобится любая версия продукта CorelDRAW (приложение платное) и буквально один час свободного времени. После этого можно смело отправляться в какую-нибудь организацию, занимающуюся производством наружной рекламы. Чаще всего лазерный станок с ЧПУ и должный ассортимент оргстекла можно найти именно там.

Начало работы

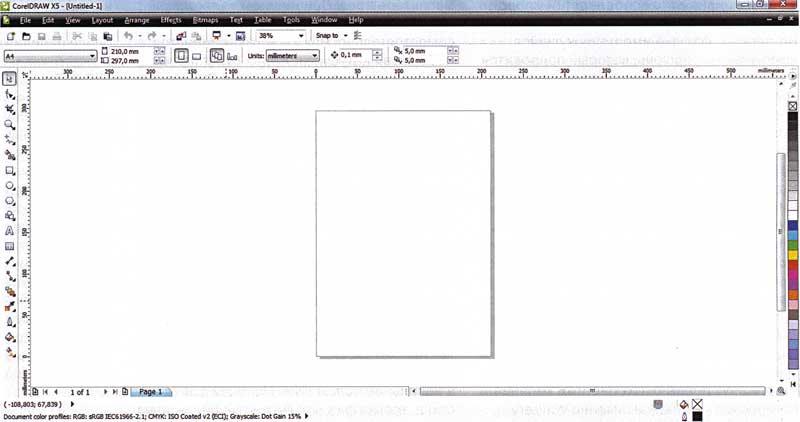

Рабочая область CorelDRAW чем-то напоминает знакомый каждому Paint, только, разумеется, более сложный и продвинутый. Принцип работы в целом тот же! При запуске никакие настройки менять не нужно - хватит и базовых параметров. Создав новый проект, видим чистый лист бумаги - можно начинать творить.

Известно, что радиатор для кулера чаще всего бывает округлой формы, следовательно, первым делом необходимо создать основу. Сначала рисуем базовую окружность, размер которой должен соответствовать диаметру вентилятора. Выберем один из двух распространенных вариантов - 80x80 мм.

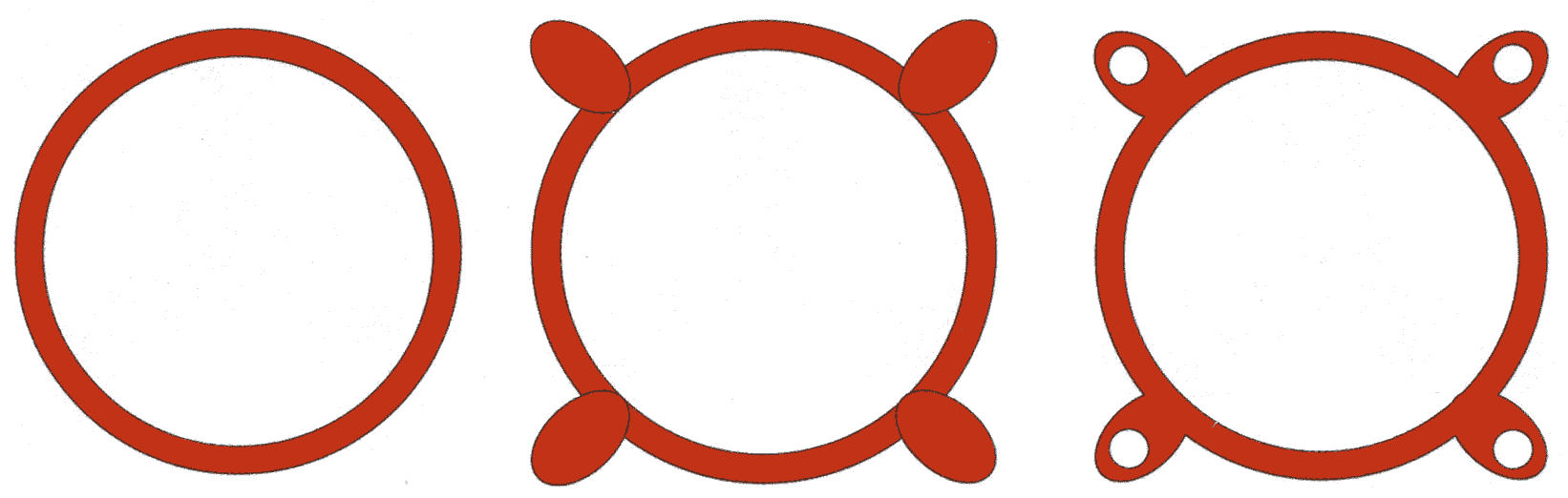

Геометрическая фигура «круг» доступна в инструменте Ellipse Tool в вертикальном меню программы. Что же касается размеров, их можно указать в горизонтальной части пользовательской панели. Когда первый круг готов, рисуем второй, но чуть меньшего диаметра. Цель подобного действия - создание рамки радиатора. Для этих целей снижения диаметра на 1 сантиметр будет вполне достаточно (размер внутренней окружности получится 70 мм). Теперь необходимо «вычленить» центральную часть, чтобы превратить это наложение кругов непосредственно в рамку. Выделяем обе фигуры и находим в горизонтальном меню кнопку Trim. После ее нажатия кликаем на внутренней окружности и удаляем ее - рамка готова. Чтобы убедиться в достижении промежуточного результата, выделяем фигуру и меняем ее цвет (палитра отображается справа) - сразу станет ясно, что именно получилось.

На второй стадии готовим своеобразные «уши», с помощью которых гриль будет крепиться к корпусу системного блока. Для этого создаем четыре одинаковых овала (или любые другие фигуры) и размещаем их там, где имеются отверстия в корпусном вентиляторе. Просто берем линейку и делаем соответствующие замеры. В этих «ушах» необходимо добавить отверстия - действуем по тому же принципу, что и во время подготовки рамки (накладываем окружности, «вычленяем» и удаляем лишнее). Кроме того, все пять элементов (рамка + четыре крепежа) необходимо соединить в единый объект. Для этого выделяем все имеющуюся картину и нажимаем кнопку Weld, которая находится рядом с уже знакомой нам Trim. Получившуюся деталь рекомендую сохранить в отдельный файл - это своего рода заготовка, из которой впоследствии можно создавать абсолютно любые решетки для вентиляторов.

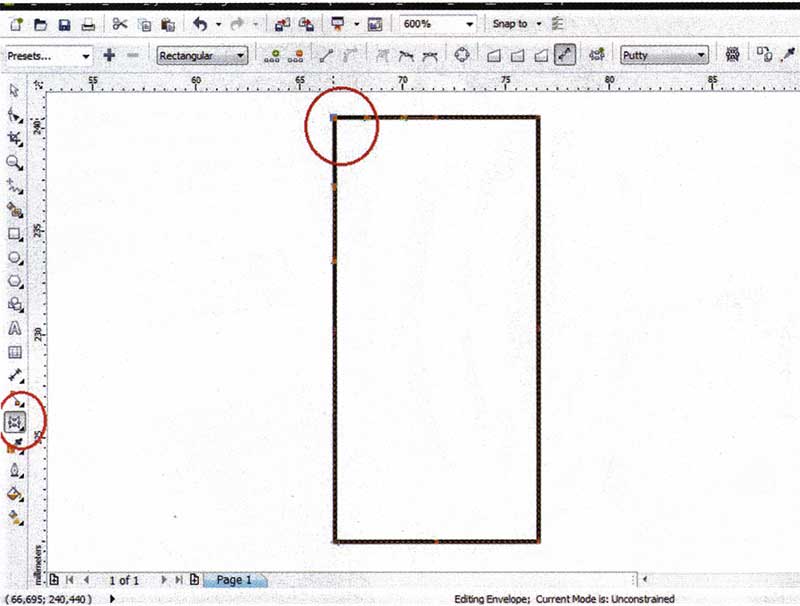

Далее приступаем к тому, что будет раскрывать выбранный изначально стиль. Речь идет о классическом трехлепестковом роторе. Сначала рисуем прямоугольник (найти соответствующую фигуру можно в вертикальном меню), а затем начинаем работать с узлами. Для этого выбираем инструмент Envelope Tool (опять же в вертикальном меню) и экспериментируем (узлы по умолчанию - это углы фигуры).

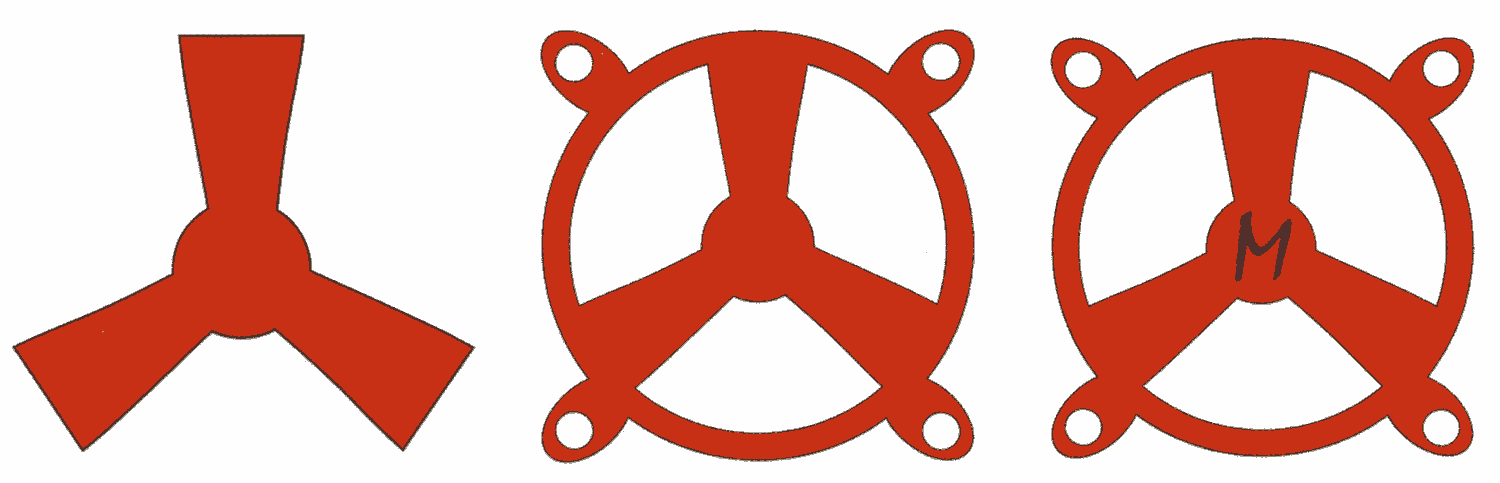

Добиваемся нужного результата. Создаем пару клонов путем простой методики «копипаста», располагаем детали под нужными углами друг к другу. Фигуры можно вращать либо указанием градусов разворота в горизонтальном меню, либо повторным кликом на фигуре - на узлах появятся стрелки, посредством которых и происходит вращение. В центр нужно добавить окружность. Наконец у нас получился ротор вентилятора, являющийся символом радиации. Здесь снова пригодится кнопка Weld для объединения деталей в единое целое.

Финальный штрих - совмещение рамки с «ушами» получившегося ротора. Вновь кнопка Weld уже в который раз придет на помощь. Работу можно считать завершенной. Сохраняем шаблон на флешку и отправляемся на резку - компонент будет вырезан по контурам макета из любого нужного нам материала. Если есть желание дополнить деталь гравировкой, необходимо просто добавить компонент (фигуру или букву) на необходимую область и залить ее цветом (место заливки будет подвержено гравировке). На нашем примере пусть это будет буква М!

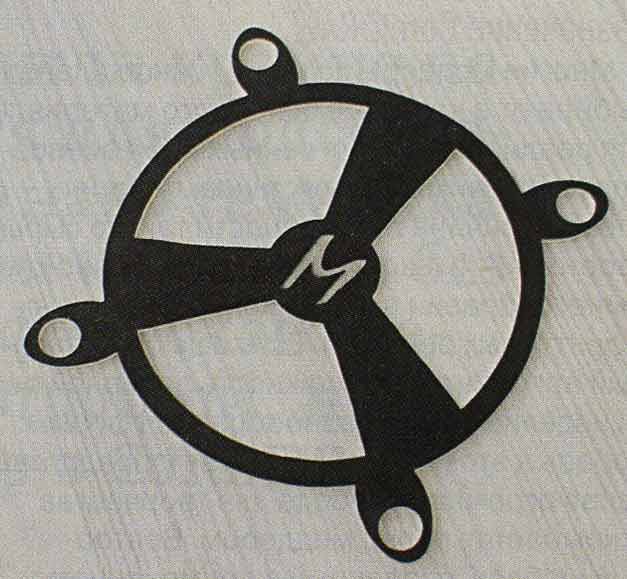

Результат резки лазером и гравировки вполне достойный.

Подведение итогов

Используя рассмотренный сегодня способ, можно создать деталь абсолютно любой формы. В совокупности это открывает перед мастерами компьютерного искусства невероятные возможности: фантастические конструкции из оргстекла и многослойные фигуры, которые всегда здорово выглядят. При этом методика доступна с финансовой точки зрения: оргстекло, как и сама обработка этого материала станками с ЧПУ, стоит недорого. Единственный недостаток подхода - необходимость покупки лицензии CorelDRAW. Но и этот вопрос тоже решаем, ведь всегда можно найти достойные альтернативы в виде бесплатных векторных пакетов.

CorelDRAW очень популярен у дизайнеров, оформителей, рекламщиков и позволяет им творить настоящие чудеса. Хотя далеко не все жалуют подобный подход к компьютерному искусству, ведь фактически ты лишь готовишь макете помощью программы, сводя объем ручной работы к минимуму.

Владислав Кондратьев

***
