A-Trend FX5500 видеокарта, 256 MB 128 bit DDR TV-OUT/B16 AGP

Из серии "Антиквариат"

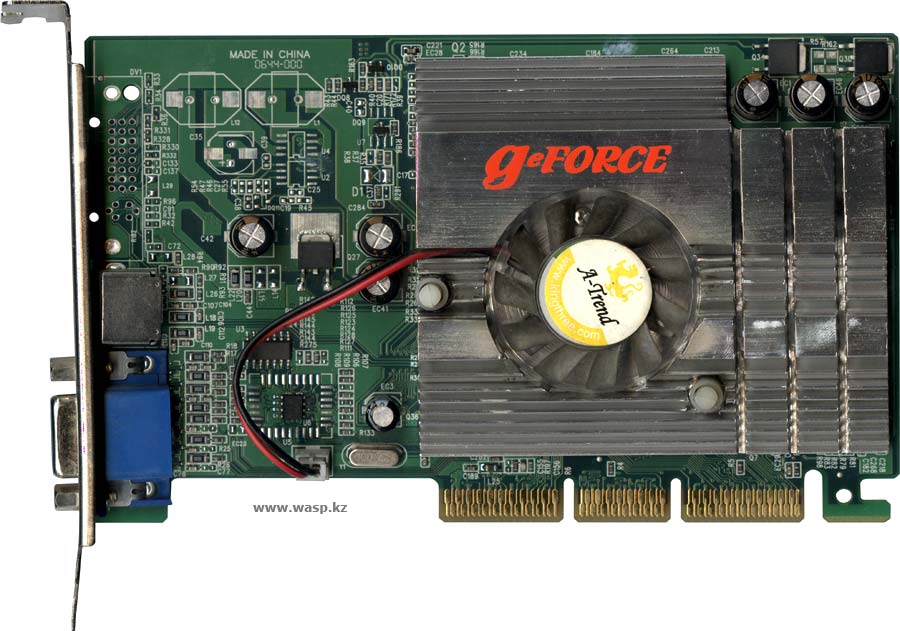

Вообще-то компания A-TREND исчезла с лица земли в 2001 году, тем не менее, какое-то охвостье да и осталось... Пример эта видеокарта - A-Trend GeForce FX 5500... ведь NV34 вышел только в 2004 году... За то, что эта видеокарта имеет отношение к A-Trend, говорит наклейка на обратной стороне печатной платы (на фото ее нет - отвалилась), и наклейка на кулере.

В остальном - обычная FX 5500 без премудростей. Разъем AGP имеет две прорези, а это значит, что видеокарта универсальная, автоматом подстраиваемая под 3,3 или 1,5 вольт питания, соответствующие стандартам AGP 1.0 и AGP2.0 (сама видеокарта соответствует стандарту AGP 3.0)

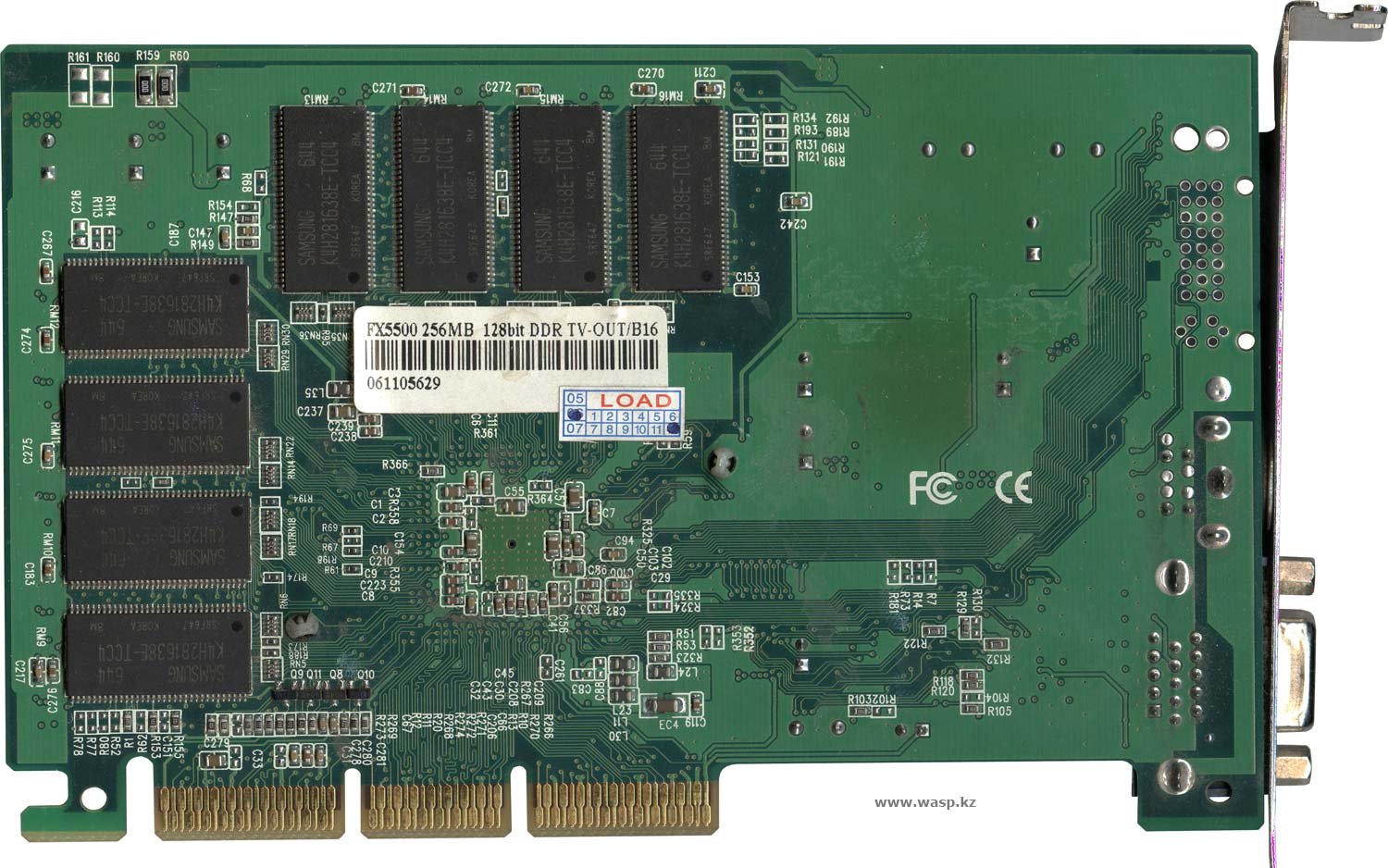

Наклейка на видеокарте

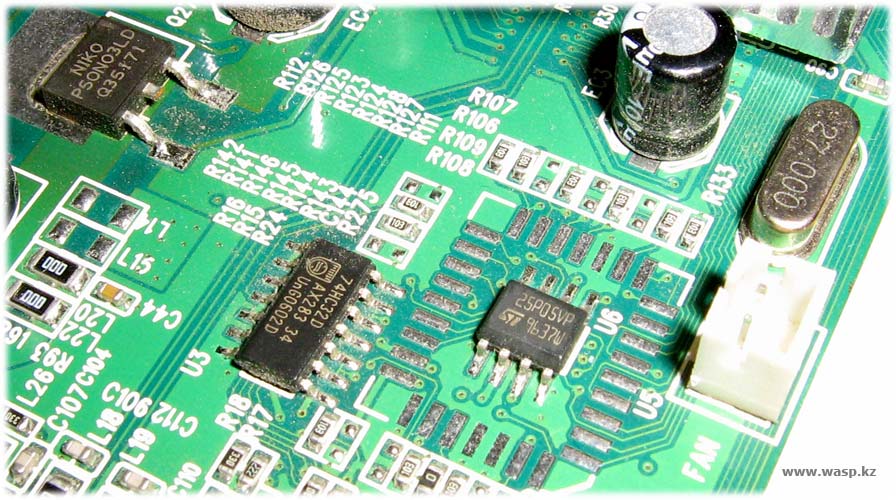

Внешний осмотр видеокарты A-Trend GeForce FX 5500 не выявил никаких серьезных изъянов, помимо ее бюджетности и достаточно многих разведенных и не распаяных мест. Видеочип промаркирован GP8647.1T 0633B1. BIOS видеокарты - перезаписываемый флеш-чип 25P05VP, S-Video обеспечивается микросхемой 74HC32D. На плате с обеих сторон распаяно 16 чипов видеопамяти Samsung K4H281638E-TCC4.

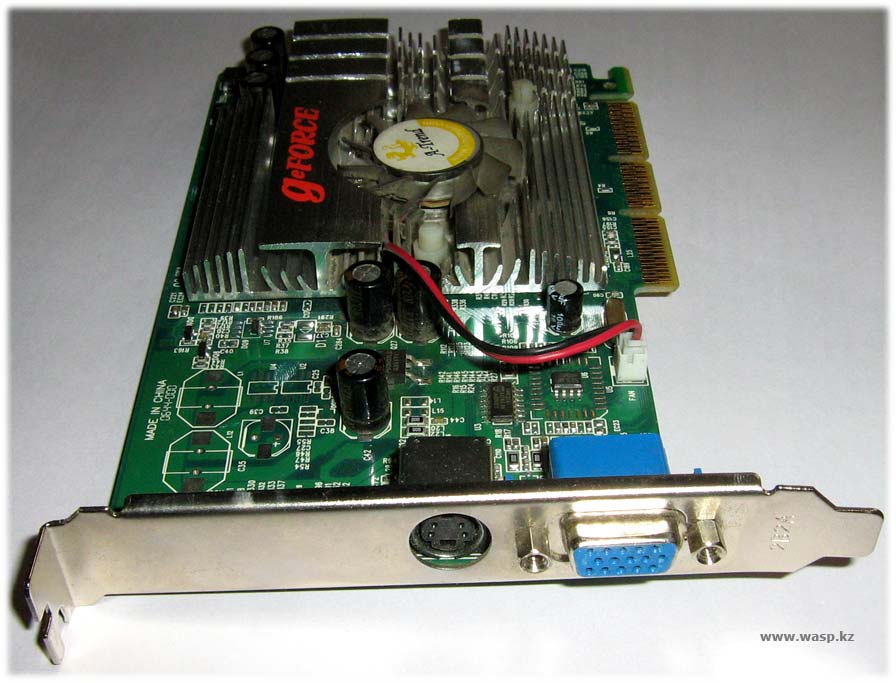

На панели выходных разъемов имеются всего два выхода - D-Sub (VGA или попросту аналоговый) и стандартный S-Video. Судя по разводке, есть место под цифровой разъем DVI - но его нет, как нет и электронных элементов обеспечивающих его работу...

Выходные разъемы видеокарты

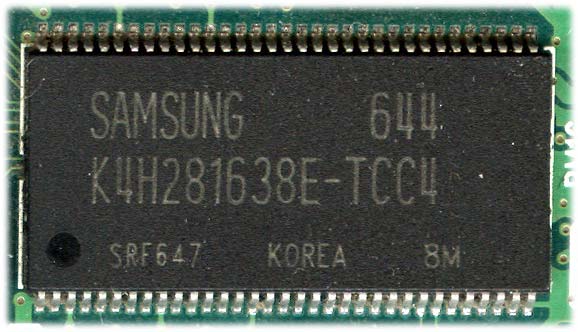

Чип видеопамяти от Самсунг

Кулер стандартный, алюминиевый, прикрывает чипы памяти с лицевой стороны, но не контактирующий с ними. Вентилятор маленький, оборотистый и весьма быстро забивающийся грязью и начинающий безбожно тарахтеть.

С разгоном у этой видеокарты дело обстоит неважнецки. Не сказать, чтобы ее вообще нельзя подразогнать, но... потенциал невелик, охлаждение GPU неважное, память же вообще не охлаждается...

На наклейках, где упоминается A-Trend, есть, между прочим, и адрес веб-сайта - www .kingthree. com (уже нет этого сайта - wasp), а, как известно "родной а-трендовский" сайт давно числится в покойниках. Но и на этом сайте можно найти многое из того, что именуют "нонеймом"... присутствует и данная видеокарта. И имя этому сайту Yшхан...

Щелкните по рисунку, чтобы увеличить!

Щелкните по рисунку, чтобы увеличить!

Характеристики видеочипа GeForce FX 5500 и видеокарты

Кодовое имя видеопроцессора - NV34

PCI DeviceID - 0326 (Идентификатор шины PCI графического процессора)

Частота ядра в режиме 3D - 270 МГц

Транзисторов - 47 млн.

Технологический процесс - 130 нм

Конвейеров - 2

Блоков текстурирования на конвейере - 2 (Число блоков текстурирования (TMU) в конвейере графического процессора)

Максимально накладываемых текстур за проход - 4

Аппаратный TnL

Блоков исполнения пиксельных шейдеров - 2

Блоков исполнения вершинных шейдеров - 1

Скорость заполнения сцены - 540 млн. пикселей/с (Fillrate, без текстурирования)

Скорость заполнения сцены - 1080 млн. текселей/с (Fillrate, с текстурированием)

Быстродействие блока геометрии - 68 млн. вершин/с

Видеопамять - 256 Мб DDR

Ширина шины видеопамяти - 128 бит

Частота шины видеопамяти - 200 МГц

Полоса пропускания шины видеопамяти - 3.2, 6.4 Гб/с

Разделенный контроллер видеопамяти

Разделенный кэш видеопамяти

Раннее отсечение невидимых объектов (HSR)

Сжатие данных Z-буфера

Быстрая очистка Z-буфера

Быстрая очистка буфера цвета

Интерфейс шины - AGP 3.0 8x

Поддержка AGP SBA

Поддержка AGP Fast-Writes

Интегрированная поддержка TV-выхода S-Video

Возможность одновременной работы с двумя дисплеями

Вершинные шейдеры - версия 2.0

Пиксельные шейдеры - версия 2.0

Кубические карты среды (CEM)

Наложение рельефа (Bump mapping) - Emboss, DOT3, EMBM

Объемные (3D) текстуры

Сжатие текстур S3TC

Paletted (indexed) текстуры

Максимальный размер текстур - 4096x4096 пикселей

Форматы буфера глубины - Z (16b, 24b fixed), W (16b, 32b fixed)

Степени анизотропной фильтрации (AF) - 2, 4, 8

Степени полноэкранного сглаживания (FSAA) - MSAA 2x, 2xQ, 4x, 4xS, 6xS, 8x

Максимальная глубина цвета на канал - 32 бит

Параллельный рендеринг (MRT) - 1

Декодирование MPEG-2 - IDCT, MoComp

Устранение чересстрочности (Deinterlacing) - PixelAdaptive, MedianFiltering

Поддержка Direct3D - версия 9.0

Поддержка OpenGL - версия 1.5

Поддержка DXVA - версия 1.0

Поддержка XvMC

Частота интегрированного RAMDAC - 2x350 МГц

Максимальное разрешение для VGA - 2048х1536х60 Гц

Поддержка TwinView

БИОС видеокарты

Вывод. Как антикварная видеокарта, A-Trend GeForce FX 5500 смотрится средненько во всех отношениях.

- Forsa GeForce FX5500 - обзор старой AGP видеокарты (ссылка по теме - еще одна видеокарта)...

Михаил Дмитриенко, Алма-Ата, 2011 г.
