Sharp Compet CS-2108 обзор и разборка калькулятора из 70-х...
 Данная штука мне попала совершенно случайно, полностью в рабочем состоянии, а до этого она была имиджевым аксессуаром одного весьма солидного учреждения...
+ Щелкайте по фото, чтобы увеличить!
Внешне это...

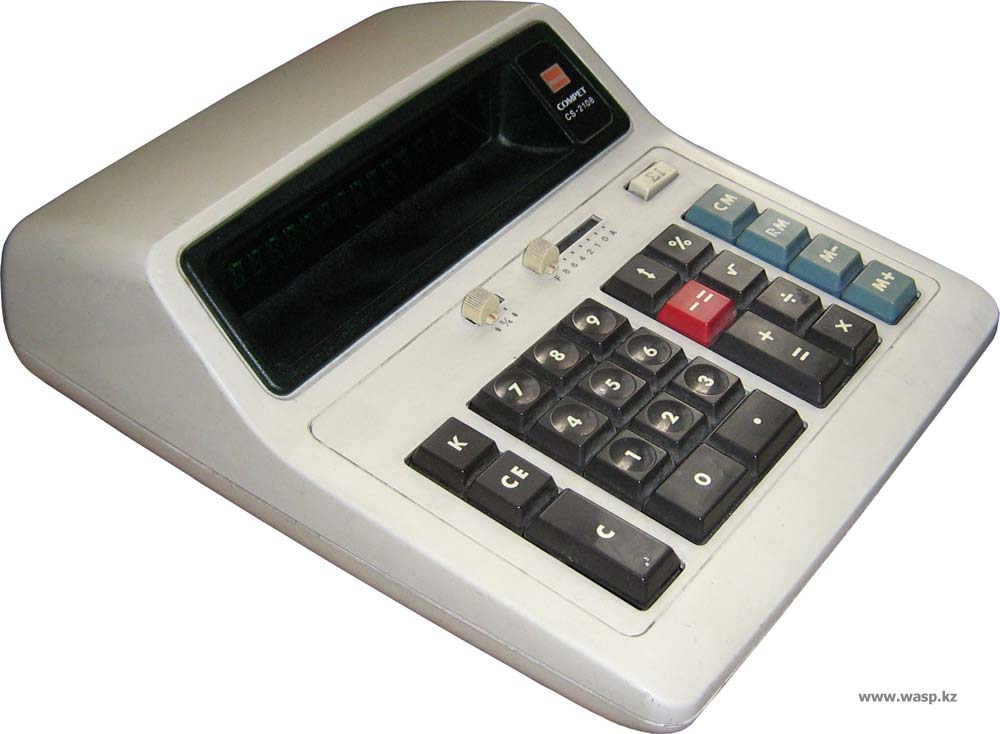

Калькулятор Sharp Compet CS-2108 бросается в глаза: стильный, прямо таки в духе нынешнего Apple, корпус из прочного белого пластика. 26 кнопок управления, два регулируемых "ползунка", кнопка питания... кнопки очень мягкие и приятные при нажатии. Дисплей зеленого цвета достаточно яркий. Питание от сети переменного тока 220 вольт (~ 50-60 Hz, 2.5W), шнур питания прочный и длинный.

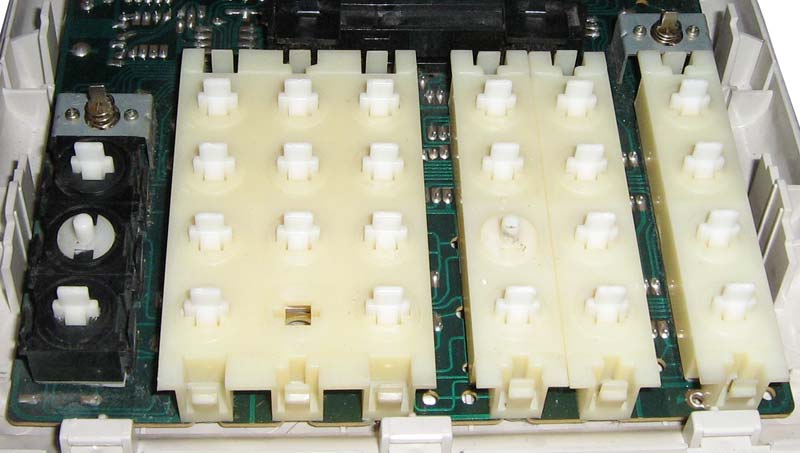

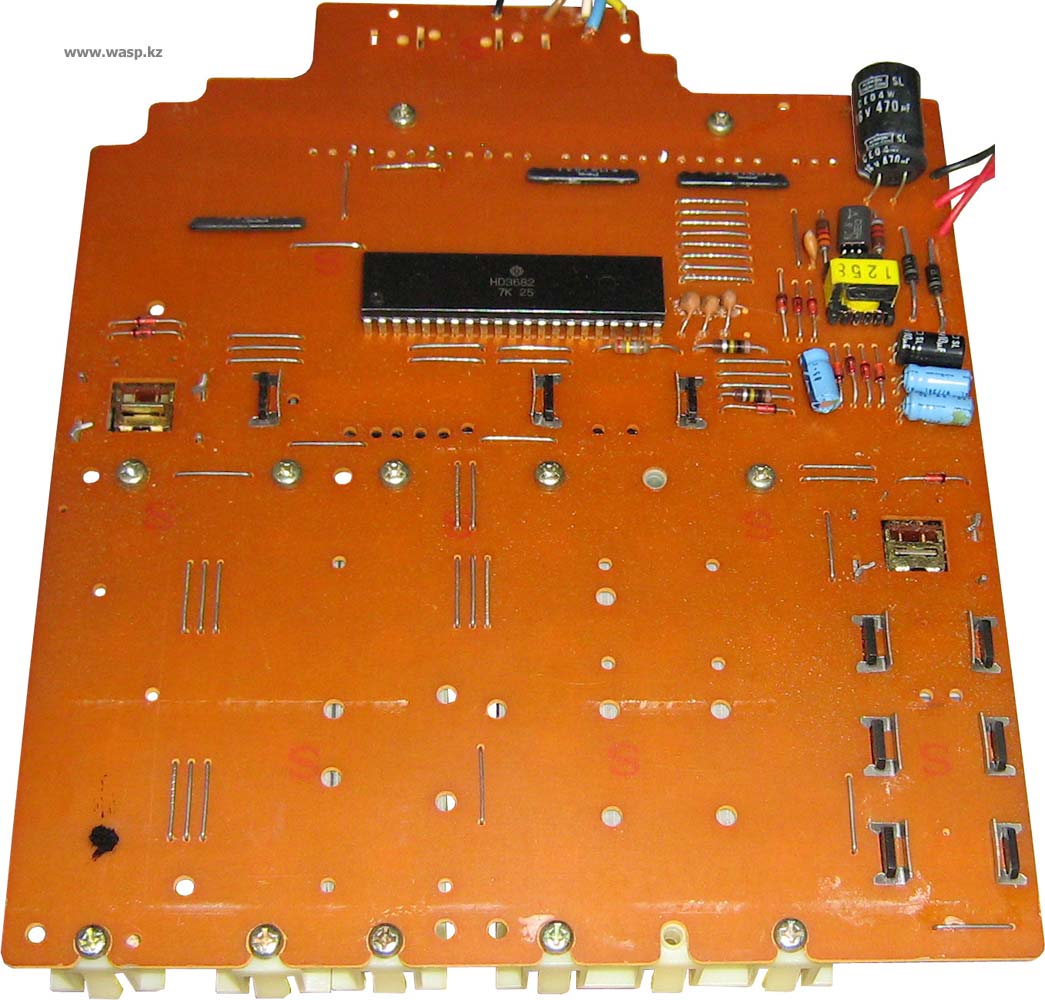

Основан калькулятор CS-2108 на одной единственной микросхеме HD3682, между прочим производства Hitachi, больше ничего особенного и примечательного на односторонней печатной плате нет. Некоторые контакты позолочены. Конструкция клавиатуры старого надежного типа. Там же два микропереключателя.
13-разрядный вакуумный флуоресцентный дисплей с зеленым фильтром 13-BT-04A производства Futaba. 12 ячеек цифрового отображения и одна символьного.

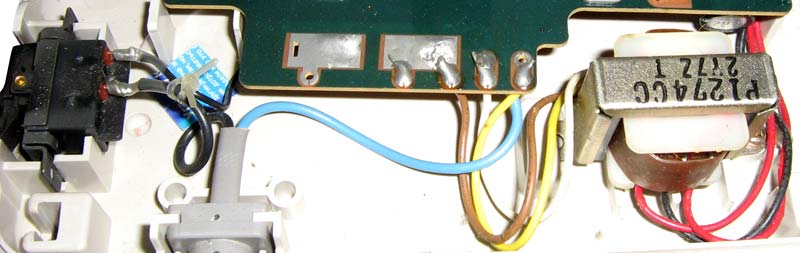

Блок питания - это просто трансформатор с маркировкой P1274CC 2Y7Z T и минимумом деталей на основной плате. Печатная плата имеет маркировку SHARP 011 H13A F1479CC. Хотя калькулятор сам по себе не требователен к питанию, но именно этот элемент - вакуумный дисплей, наверное, самая "прожорливая" его часть...
В работе калькулятор надежен, практически не греется и не утомляет пользователя. Хотя, цифры на дисплее все же выглядят миниатюрно... но это уже другой разговор. Калькулятор сделан в Японии, и это сразу же чувствуется...
Этот экземпляр середины 70-х годов выпуска (судя по серийному номеру год выпуска 1979), для сравнения привожу фото (внизу страницы) самого первого калькулятора компании Sharp - Compet CS10A, он был запущен в производство в 1964 году и был одним из самых первых калькуляторов вообще основанных на транзисторах (вес 25 кг., размеры 420 x 440 x 250 мм, 540 транзисторов и 2300 диодов и стоил 530 тысяч йен или почти полторы тысячи долларов США. До этого компания выпускала только ламповые калькуляторы, например серия Anita).
Так же можно сравнить Sharp Compet CS-2108 с советским калькулятором Электроника Б3.02 >> В отличии от отечественной Электроники эти калькуляторы не представляют интереса для извлекателей драгметаллов - в Шарповском калькуляторе его нет, или в ничтожнейшем количестве...
Что непонятно, так это полное отсутствие информации об CS-2108 на официальном сайте изготовителя...
Сегментный монохромный дисплей...

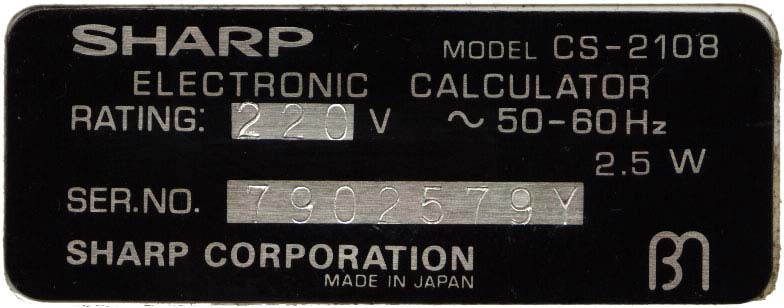

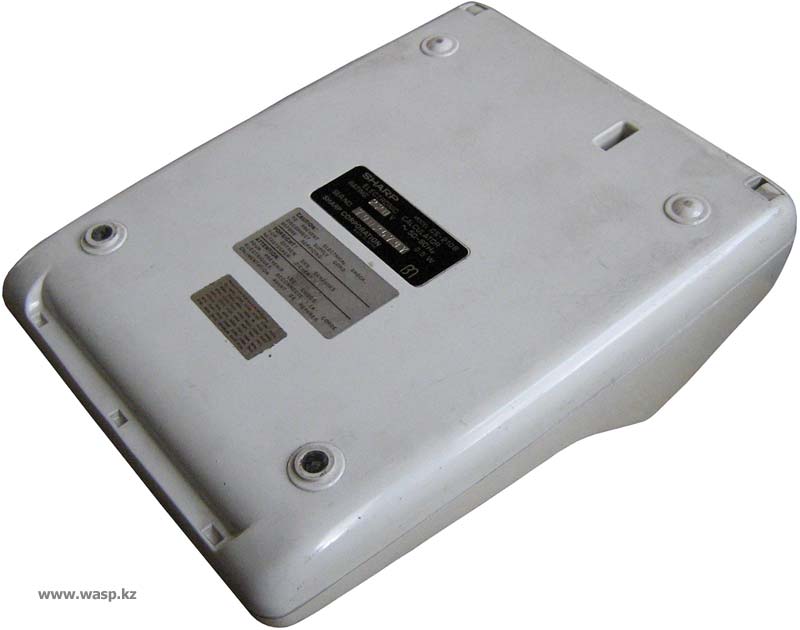

Этикетка калькулятора Шарп из 70-х годов...

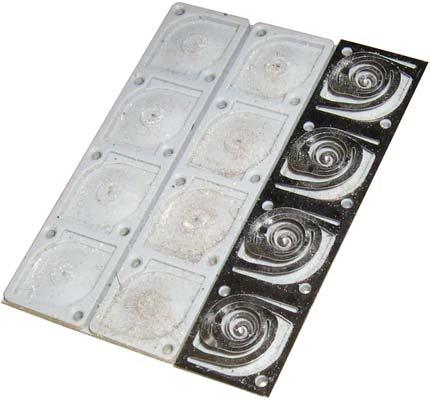

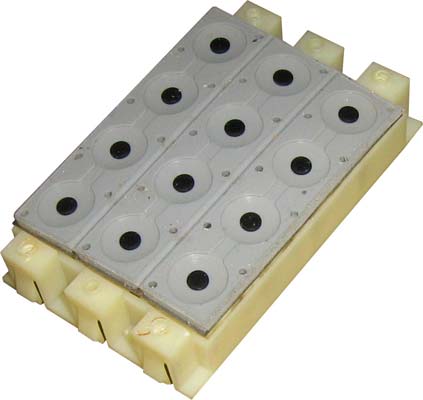

Так устроены кнопки калькулятора Шарп...

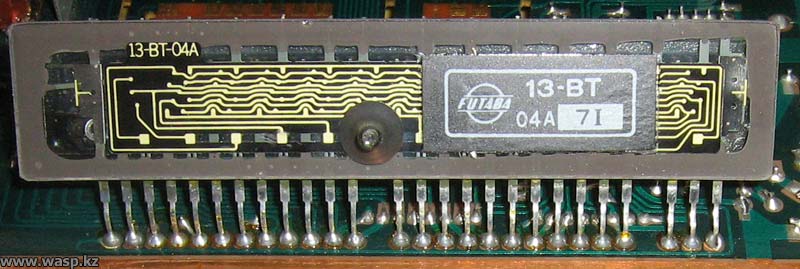

Futaba 13-BT-04A дисплей Sharp Compet CS-2108

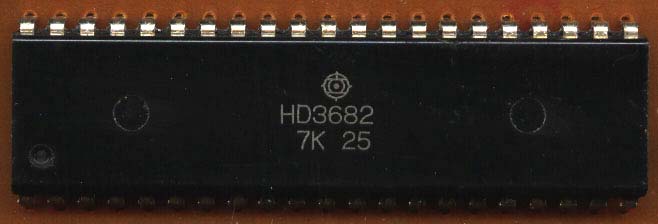

Hitachi HD3682 микросхема

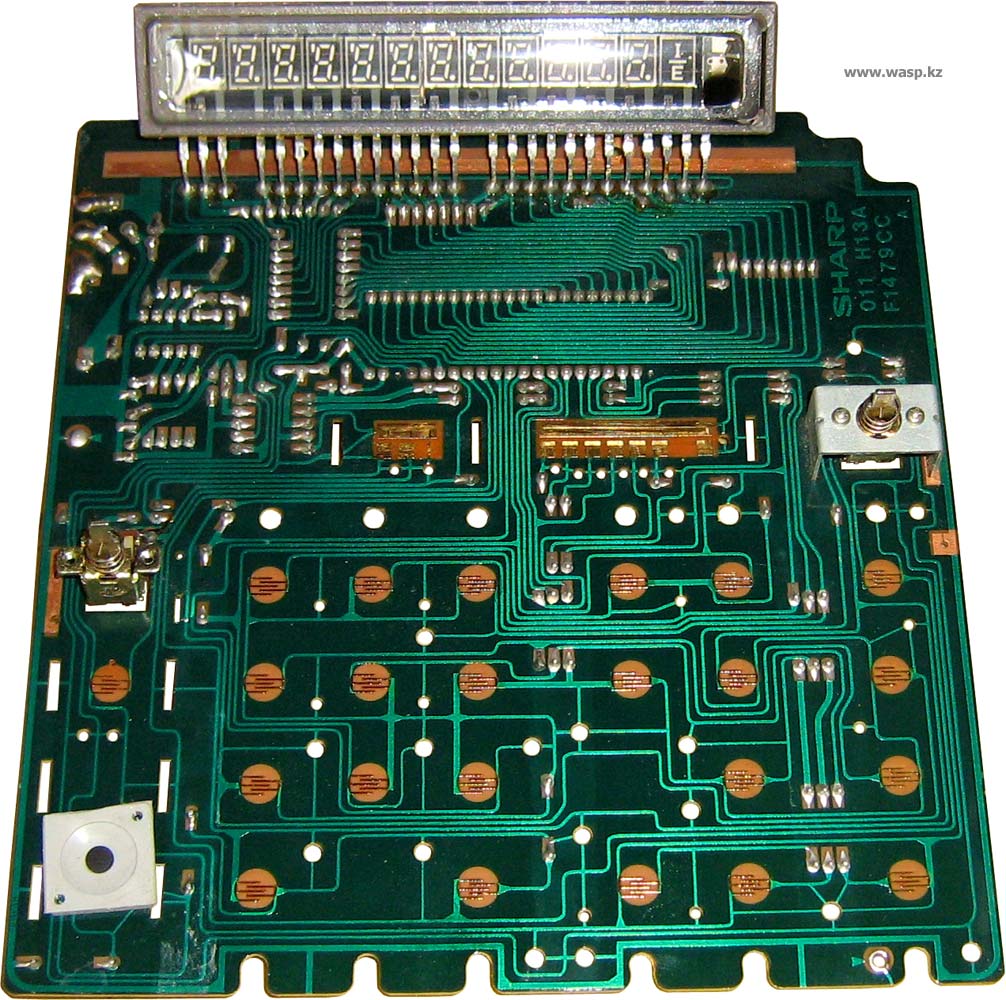

SHARP 011 H13A F1479CC калькулятор

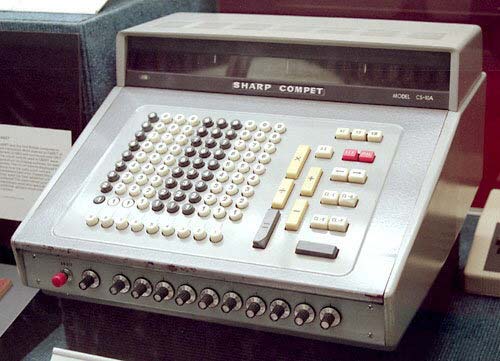

Калькулятор Sharp - Compet CS10A, 1964 года
Compet CS10A история компьютеров и калькуляторов
Михаил Дмитриенко, Алма-Ата, 2011 г.
Sharp Compet CS-2108 calculator review and disassembly
Sharp antique calculator, description This thing came to me quite by accident, in full working order, and before that it was a fashion accessory of a very reputable institution...
The Sharp Compet CS-2108 calculator catches the eye: a stylish, just the same in the spirit of the current Apple, a case made of durable white plastic. 26 control buttons, two adjustable "sliders", a power button... the buttons are very soft and pleasant to press. The green display is bright enough. Powered by AC 220 volts (~ 50-60 Hz, 2.5W), the power cord is durable and long.
The CS-2108 calculator is based on a single HD3682 chip, by the way, manufactured by Hitachi, there is nothing more special and remarkable on a single-sided printed circuit board. Some contacts are gold plated. The design of the keyboard is of the old reliable type. There are also two microswitches.
Futaba 13-bit green filter vacuum fluorescent display 13-BT-04A. 12 digital display cells and one character display.
The power supply is just a transformer marked P1274CC 2Y7Z T with a minimum of parts on the main board. The printed circuit board is marked SHARP 011 H13A F1479CC. Although the calculator itself is not demanding on power, but this very element - the vacuum display, is probably the most "gluttonous" part of it...
In operation, the calculator is reliable, practically does not heat up and does not tire the user. Although the numbers on the display still look miniature ... but that's another story. The calculator is made in Japan, and you immediately feel it...
This copy of the mid-70s of release (judging by the serial number, the year of manufacture is 1979), for comparison, I give a photo (at the bottom of the page) of the very first Sharp calculator - Compet CS10A, it was put into production in 1964 and was one of the very first calculators generally based on transistors (weight 25 kg., dimensions 420 x 440 x 250 mm, 540 transistors and 2300 diodes and cost 530 thousand yen or almost one and a half thousand US dollars. Before that, the company produced only tube calculators, for example, the Anita series).
You can also compare the Sharp Compet CS-2108 with the Soviet calculator Elektronika B3.02 >> Unlike the domestic Electronics, these calculators are not of interest to extractors of precious metals - it is not in the Sharp calculator, or in the smallest amount...
What is unclear is the complete absence of information about the CS-2108 on the official website of the manufacturer...
Sharp calculator - Compet CS10A, 1964
Mikhail Dmitrienko, Alma-Ata, 2011 |
