Сетевой адаптер 8ETHER16CTA4 ISA - производитель D-Link ?

Сетевая карта LAN ETHER-16 CT REV-A5

Из серии Лавка антиквара

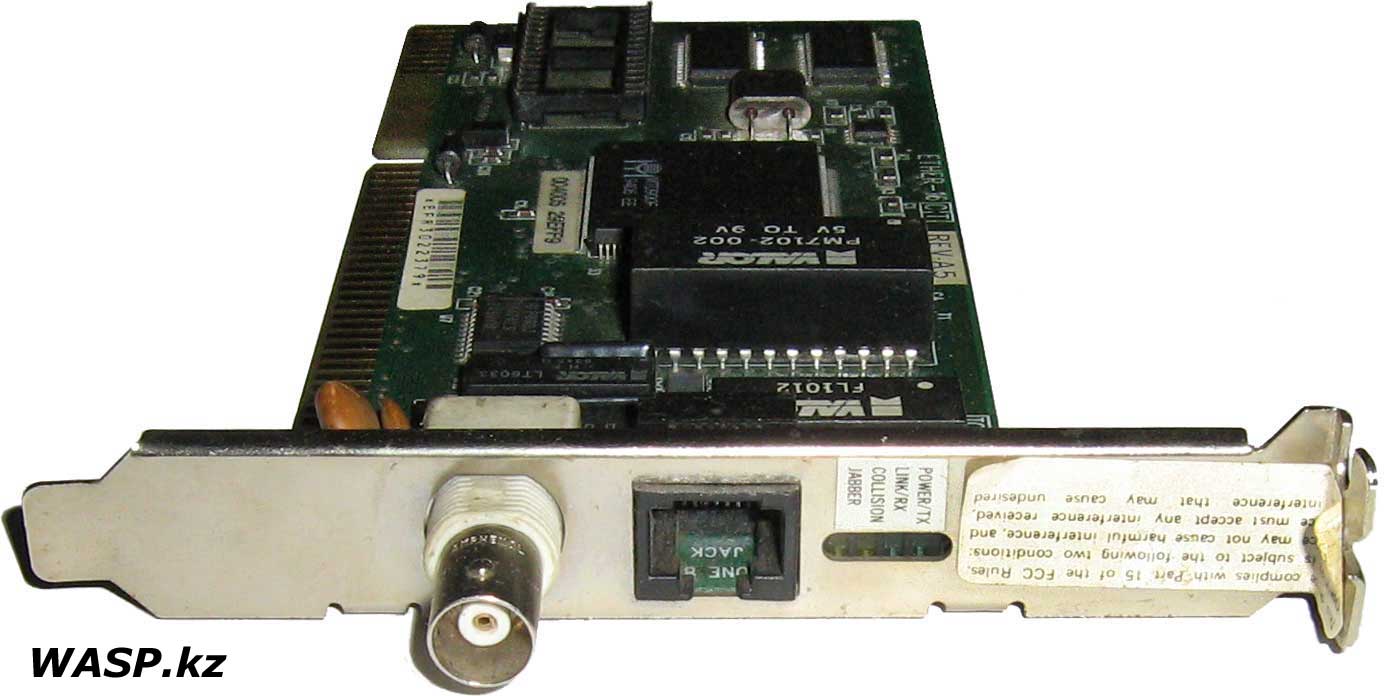

Древняя сетевая карта времен Ноя или царя Гороха... Сделана хорошо, и это вызывает уважение. Наименование: 8ETHER16CTA4 или ETHER-16 CT REV-A5... вставляется в слот ISA, а производитель, по некоторым данным - это D-Link... Сделана эта плата примерно в 1994-1995 годах...

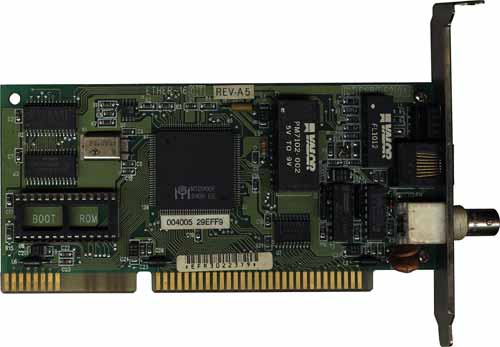

+ Щелкайте по фото, чтобы увеличить!

На полноформатной фотографии все элементы хорошо читаемы.

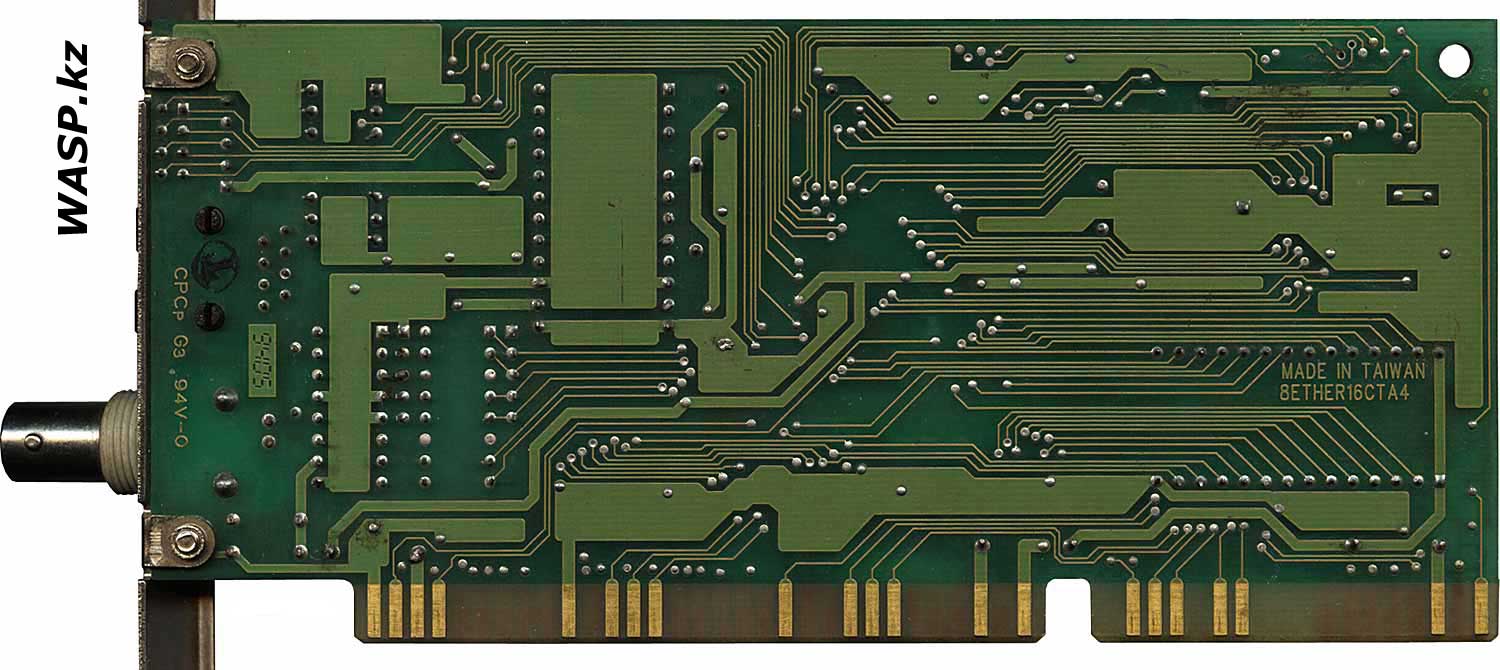

Обратная сторона старого сетевой карты - здесь пусто...

Сетевая ISA карта ETHER-16 CT REV-A5 основана на чипе MTD900F 9406 EE.

Кроме того на плате распаяны следующие основные компоненты:

Чип LC46 328 - это прошиваемая Serial EEPROM память, она же 93LC46

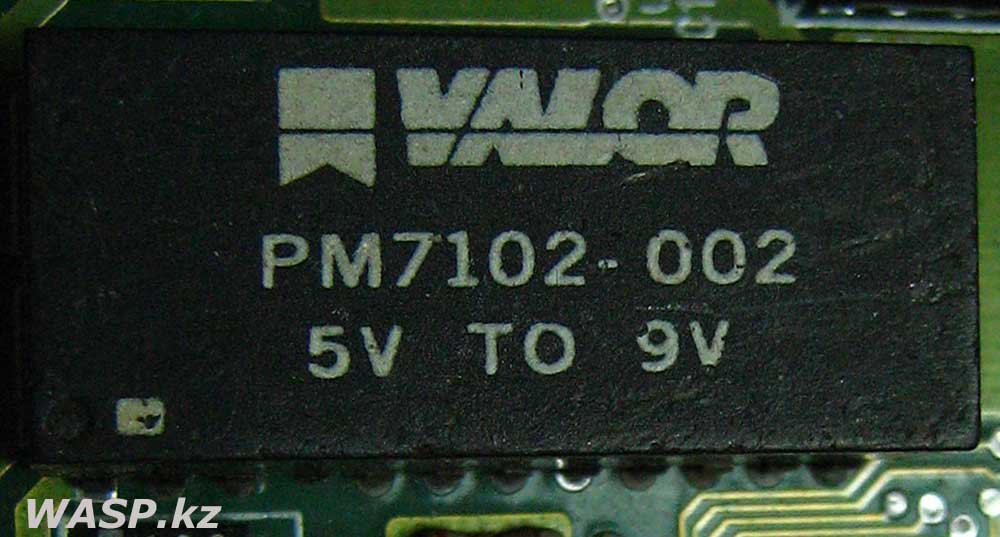

Valor PM7102-002 и это DC-DC конвертер 5V to 9V

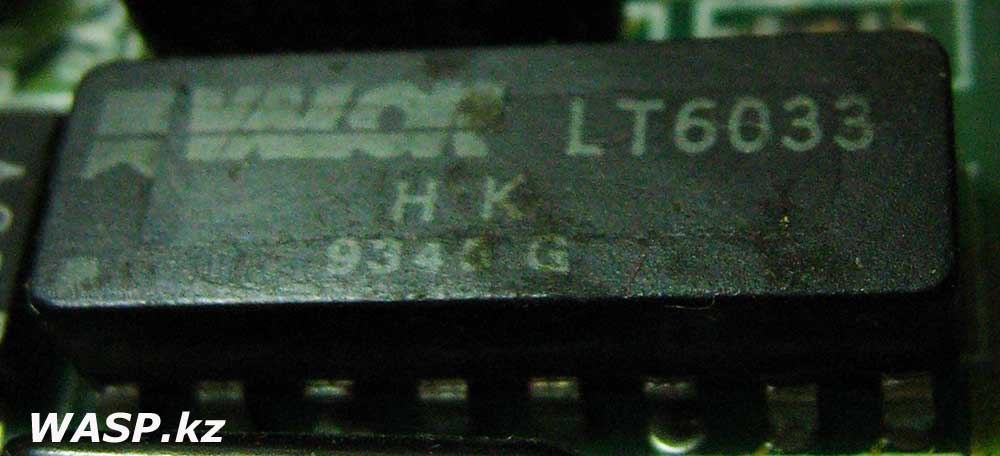

Valor LT6033 HK - трансформаторная сборка

Valor FL1012 - тоже трансформаторная сборка

Hyundai HY6264ALJ-70 чип памяти 8K x 8-Bit CMOS SRAM

Sony CXK5864BM-70L еще один чип памяти 8-BIT HIGH SPEED CMOS STATIC RAM

P39DJ DM74LS 245WM - чип 3-STATE Octal Bus Transceiver

Myson MTD492N 9352 EP - микросхема Coaxial Transceiver Interface

Кварцевый резонатор 20.0000

На плате имеются следующие маркировки:

ETHER-16 CT REV-A5

CPCp G3 94V-0

EFR3022379 - маркировка на штрих-коде

004005 29EFF9

8ETHER16CTA4

Михаил Дмитриенко, Алма-Ата, 2011 г.

Сетевые карты ISA plug'n'play

Некоторые старые компьютеры (486, 386, 286) не поддерживают технологию plug'n'play. Может также отсутствовать драйвер поддерживающий plug'n'play для вашей операционной системы. В этом случае необходимо при помощи программы настройки параметров сетевой карты отключить в ней эту функцию. И в дальнейшем настраивать сетевую карту при помощи программы.

Теоретически, при включении компьютера, BIOS должен сам указать сетевой карте свободные номер прерывания и адрес ввода вывода. Но на практике, очень часто случаются ошибки, приводящие к конфликтам между сетевой картой и другими устройствами.

Существует три подхода при установке сетевых карт plug'n'play:

1 - Устанавливать сетевую карту полностью полагаясь на технологию plug'n'play. Если произойдет какая-либо проблема, то воспользоваться одним из нижеследующих способов.

2 - Изменяя настройки BIOS, относящиеся к назначению прерываний различным слотам шины PCI, а также ISA устройствам, оставить свободным прерывание, которое и будет назначено сетевому адаптеру. Если же и этот способ не привел к положительному результату, тогда воспользуйтесь следущим пунктом.

3 - При помощи программы настройки вашего сетевого адаптера отключить, если это вообще возможно, функцию plug'n'play адаптера. И в дальнейшем устанавливать его, как адаптер с software конфигурированием.
