Сотовый телефон LG KG288 – полная разборка до винтиков…
 Мобильный телефон LG KG288, довольно таки простенькая модель из самых недорогих. Мне попался этот уже «убитый» аппарат, прежде чем выбросить его без сожалений я решил все же сделать ему небольшую фотосессию, с полным обнажением…
Для более подробного изложения фотографии выполнены в большом разрешении и формате. Также есть подробный мануал по электронной составляющей - на английском языке. Здесь это не выложено в виду экономии места.
Кратко приведу заявленные характеристики LG KG288, а потом можно будет посмотреть изнутри, что обеспечивает эти возможности.
Размеры 99,5x45x12,9 мм; Вес 65 г; Год выпуска 2007; Моноблок; Встроенная антенна.
Стандарт связи: GSM 1800, GSM 1900, GSM 900
Время работы в режиме разговора 4 ч. Время работы в режиме ожидания 400 ч. Тип аккумулятора Li-Ion 830 мАч
Дисплей 1.7-дюймовый, TFT, 256000 цветов, 128x160 точек.
Стоимость - менее 50 $ США
Есть: SMS, Часы, Будильник, Калькулятор, Подсветка клавиатуры, Блокировка клавиатуры, Игры, FM-приёмник, Java-приложения, 1 Мб встроенной памяти, Виброзвонок; Мелодии 16-тональная полифония; Бесшумный вызов; Автодозвон; Удержание вызова; Определение номера; Журнал последних звонков; Автоматическое запоминание последних 10 входящих/исходящих/оставшихся без ответа звонков; 300 записей в телефонной книге; Регулировка громкости.
Нет: EMS, MMS, WAP, Bluetooth, E-Mail, ИК-порт, HSCSD, EDGE, MP3-плеера, Встроенной камеры, Видео, Слота для карт памяти, USB входа/выхода.

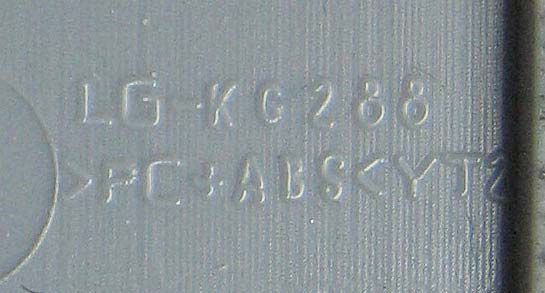

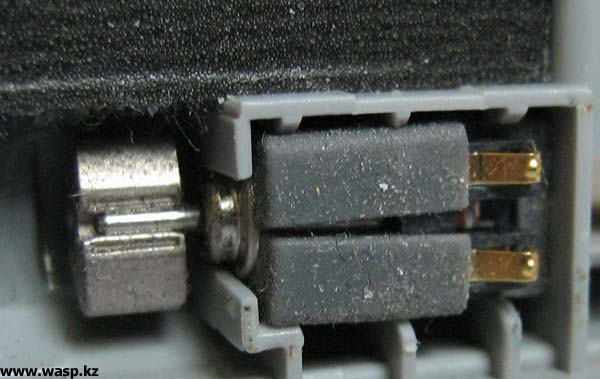

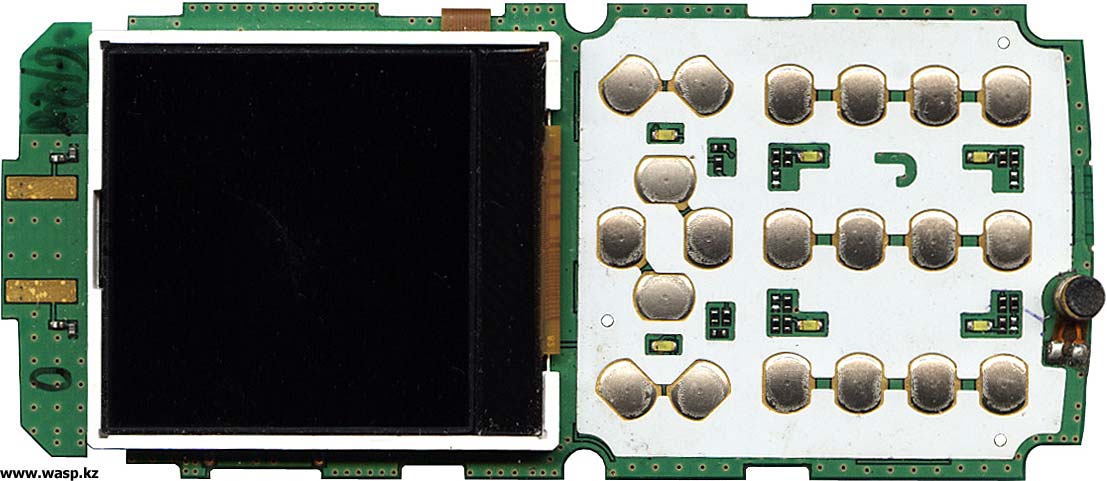

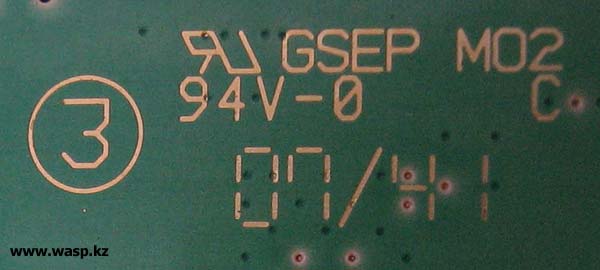

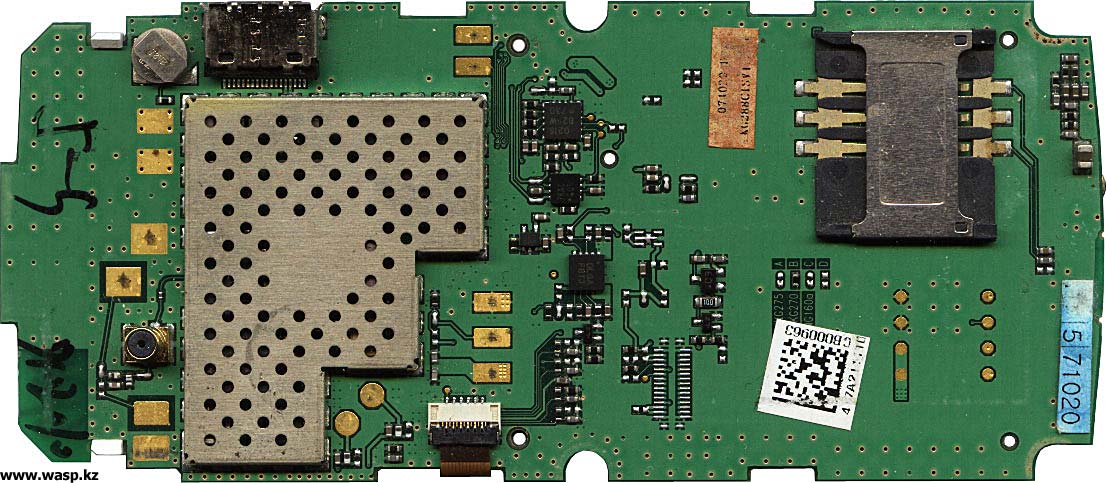

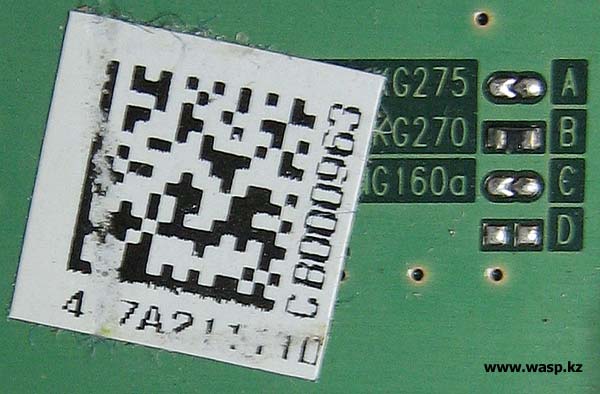

Плата с обеих сторон
Щелкните по рисунку, чтобы увеличить!
Щелкните по рисунку, чтобы увеличить!

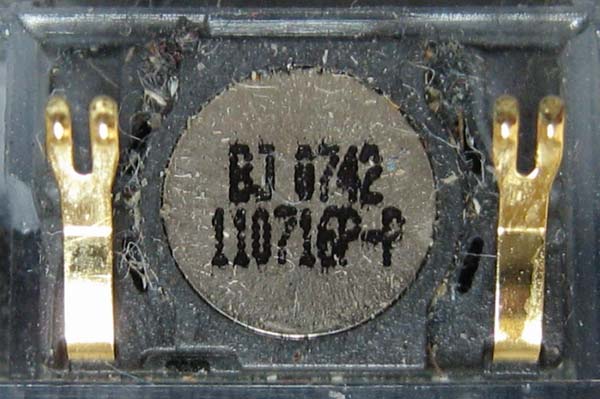

Микрофон OB4-15L42-C33L

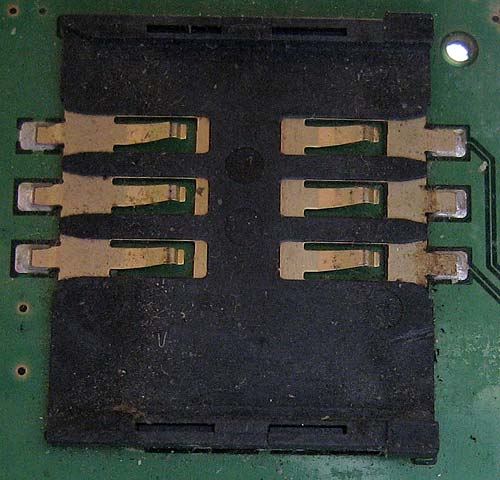

Слот под СИМ-карту...

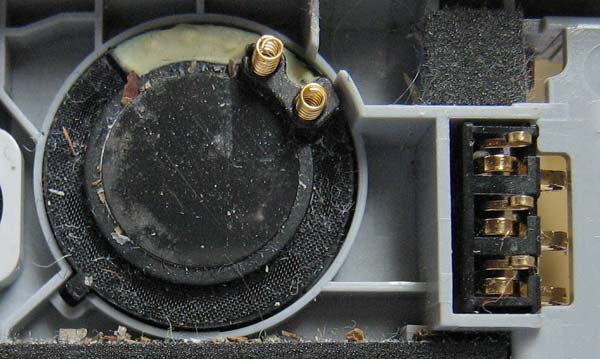

Внешний разъем и батарейка
Разъем под внешнюю антенну...

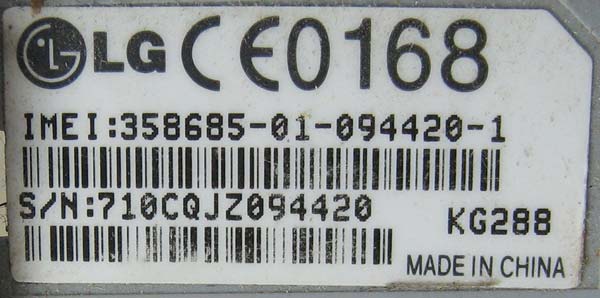

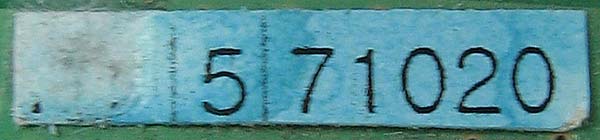

Наклейка IMEI телефона...
Щелкните по рисунку, чтобы увеличить!

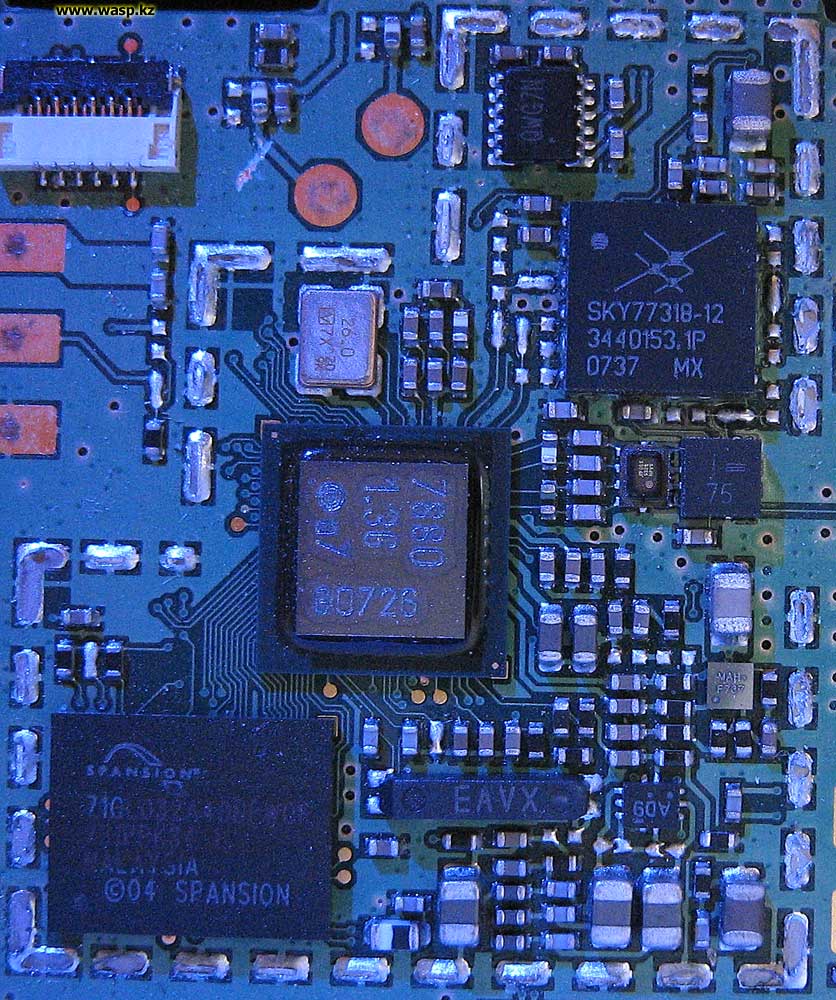

Memory - S71GL032A40BAW0F
RF Interface - LMSP2PAA-575 TEMP

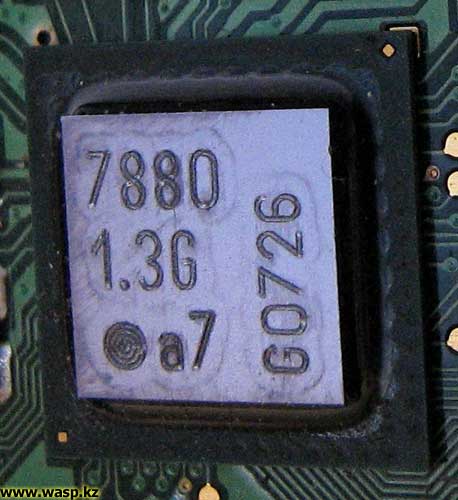

Процессор PMB 7880 1.3G G0726 a7

Power Amplifier Module SKY77318-12
Main Speaker interface - NCP2890AFCT2G - MAN F737

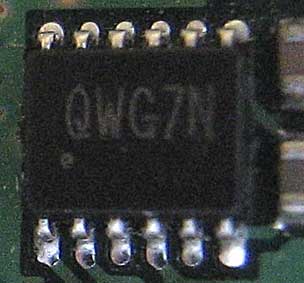

QWG7N - Charge pump interface AAT3157ITP-T1

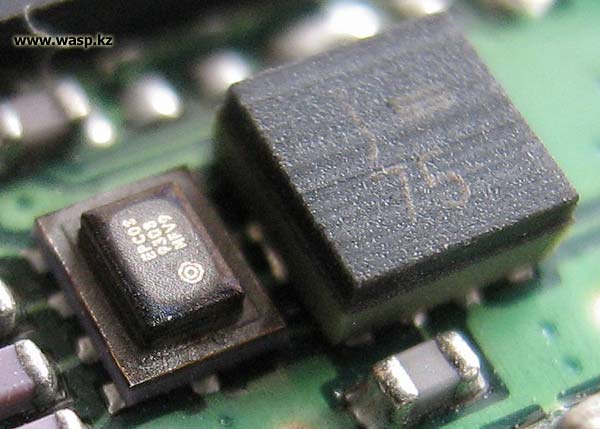

SAW Filter interface B9308 - RX SAW Filter EPC03 9308

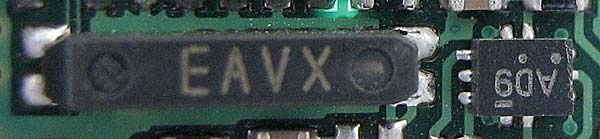

EAVX - E-Gold Voice RTC MC-146 12 5PF 32.768KHZ CRYSTAL
AD9 - NLAS5223BMNR2G
Радио блок
BH28FB1WHFV (CE7 989)
DLGA FBTJ Battery Charging Block Interface - ISL9201IRZ-T

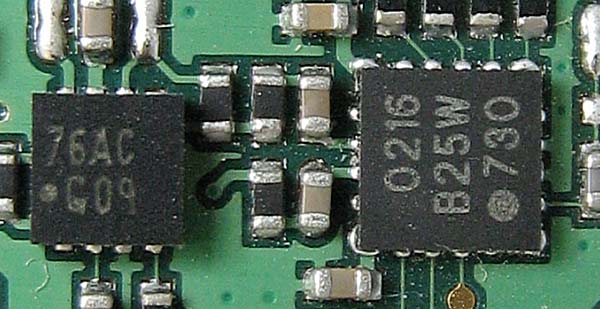

SI4702-B16 (0216 B25W 730))

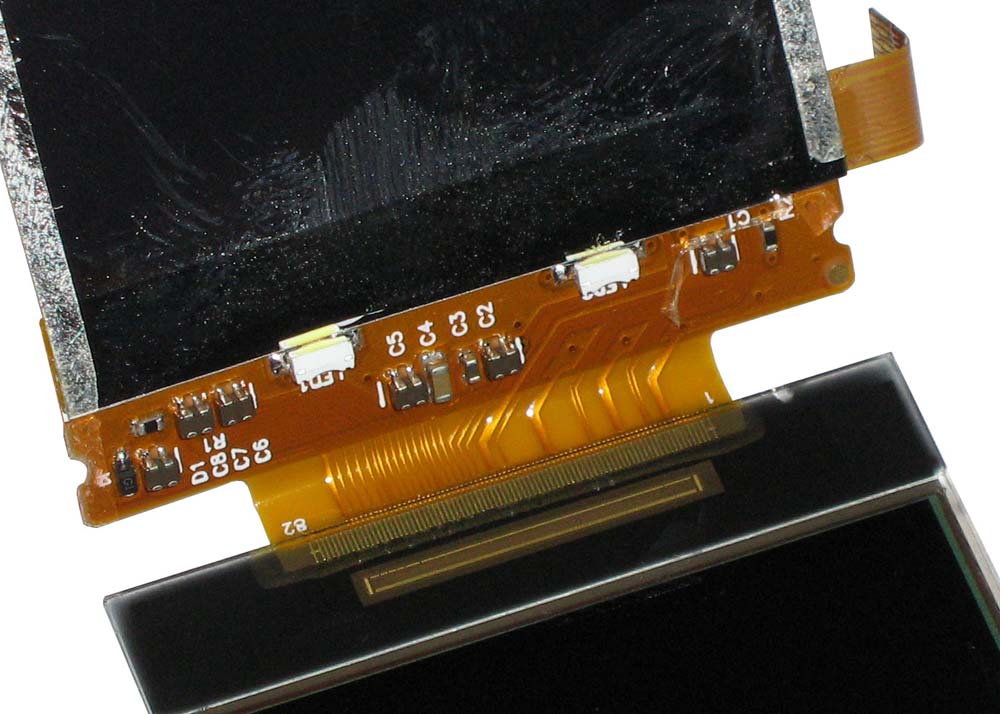

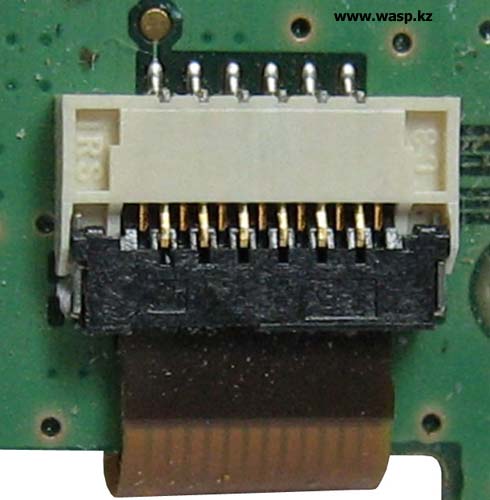

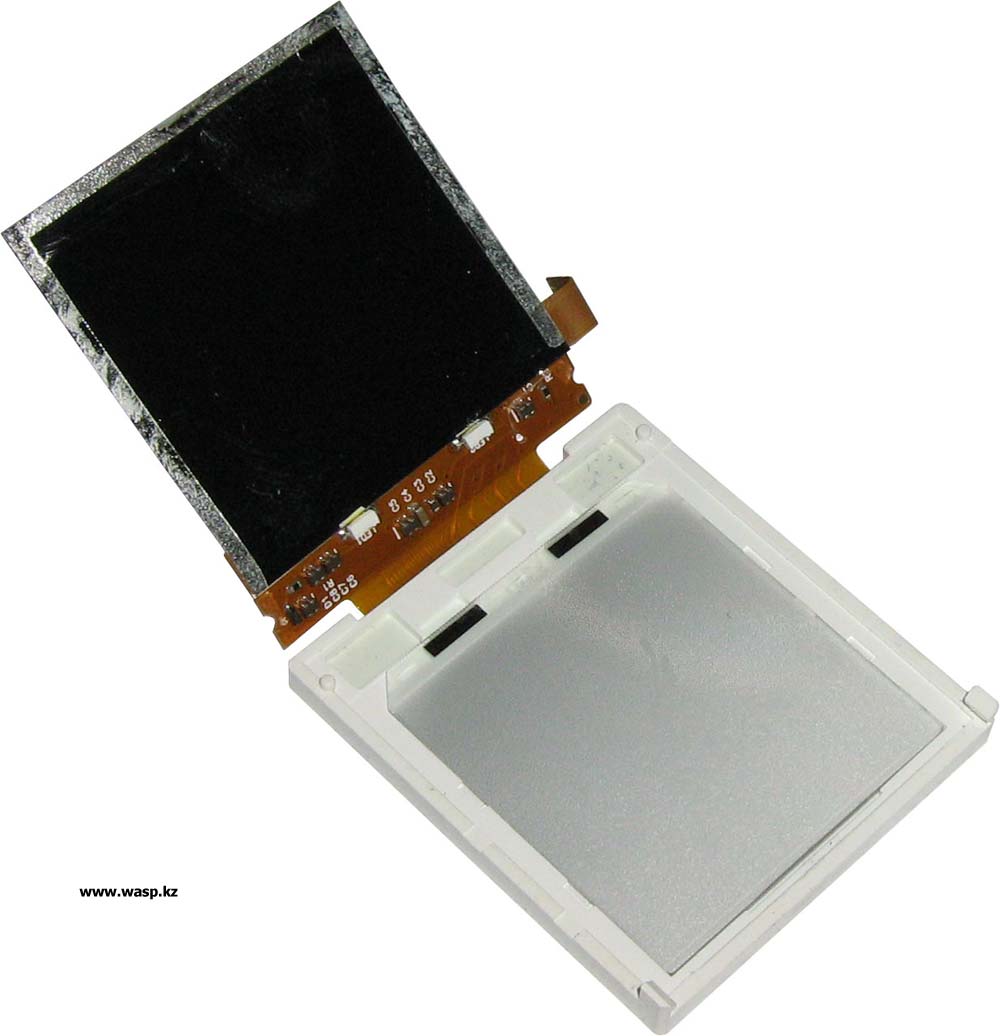

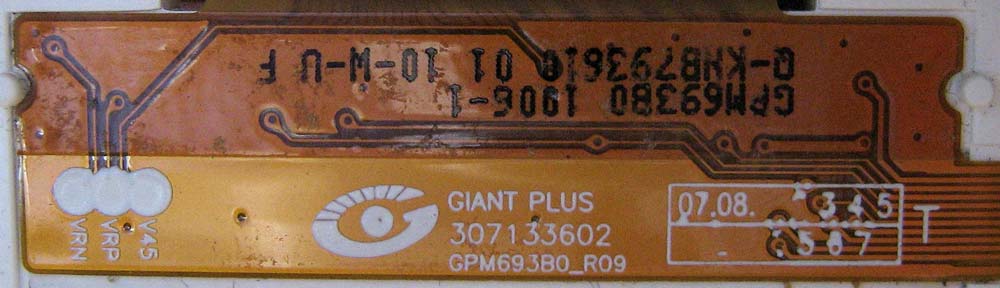

Разъем LCD Interface (3-wire SPI interface) IMSA-9671S-13Y902 (ENQY0013801)
Щелкните по рисунку, чтобы увеличить!
Щелкните по рисунку, чтобы увеличить!
Щелкните по рисунку, чтобы увеличить!!
ММихаил Дмитриенко, Алма-Ата, 2011 г. |
