Genius - обзор и разборка неведомой мыши
Совсем уж что-то невразумительное сегодня - оптическая мышь от Genius, названия модели нет, только - 3D Optical Mouse. Тышкан, одним словом, как говорят у нас в Казахстане... Только с USB хвостом.

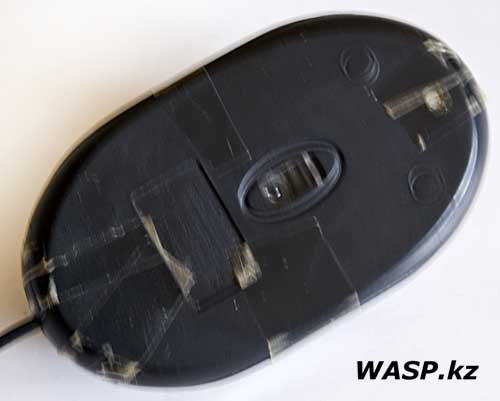

Итак, данный девайс появился у меня хоть и в рабочем, но убитом состоянии - корпус просто разваливался... его предыдущему владельцу пришлось склеивать скотчем. Как он говорит - эту мышь ему дали в качестве подарка, в довесок к другим покупкам, в одном нашем крупном магазине...
+ Щелкайте по фото, чтобы увеличить!
Корпус у мыши небольшой, овальный, универсальный - и для левши и для правши. Корпус сделан из черной пластмассы, с вставкой из оргстекла - во время работы она светится... Сверху логотип Genius. Органы управления стандартные - ЛКМ, ПКМ, скролл с кнопкой.
На нижней части ничего примечательного - оконце с сенсором и подсветкой, ножки - просто выступы на корпусе. В углублении данные: 3D Optical Mouse, обычные требования по питанию, сделано в Китае. Фото нижней части не получилось, а переснимать уже поздно - мышь разобрана и утилизирована.
Интерфейсный кабель тонки и ненадежный, длиной 1 метр 24 см. На конце USB разъем.

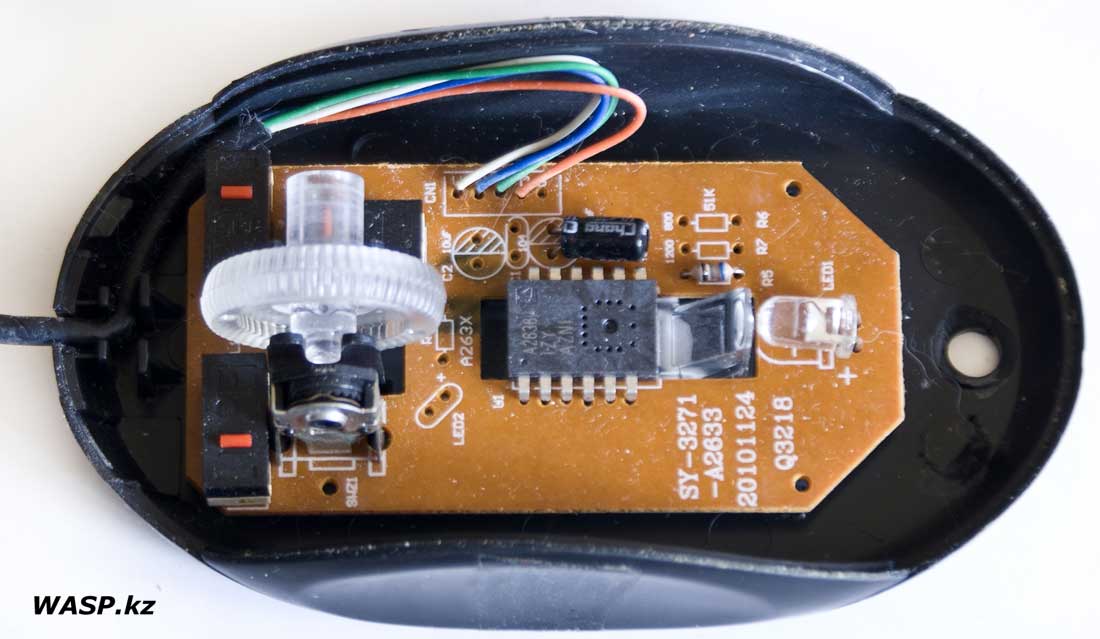

Пробуем разобрать, однако винт не успел выкрутиться и корпус лопнул. Убираем верхнюю часть, смотрим внутрь. Внутри маленькая плата, кабель с проводами, припаянными к ней... Колесо прокрутки - из оргстекла, тоже во время работы слега подсвечивается...

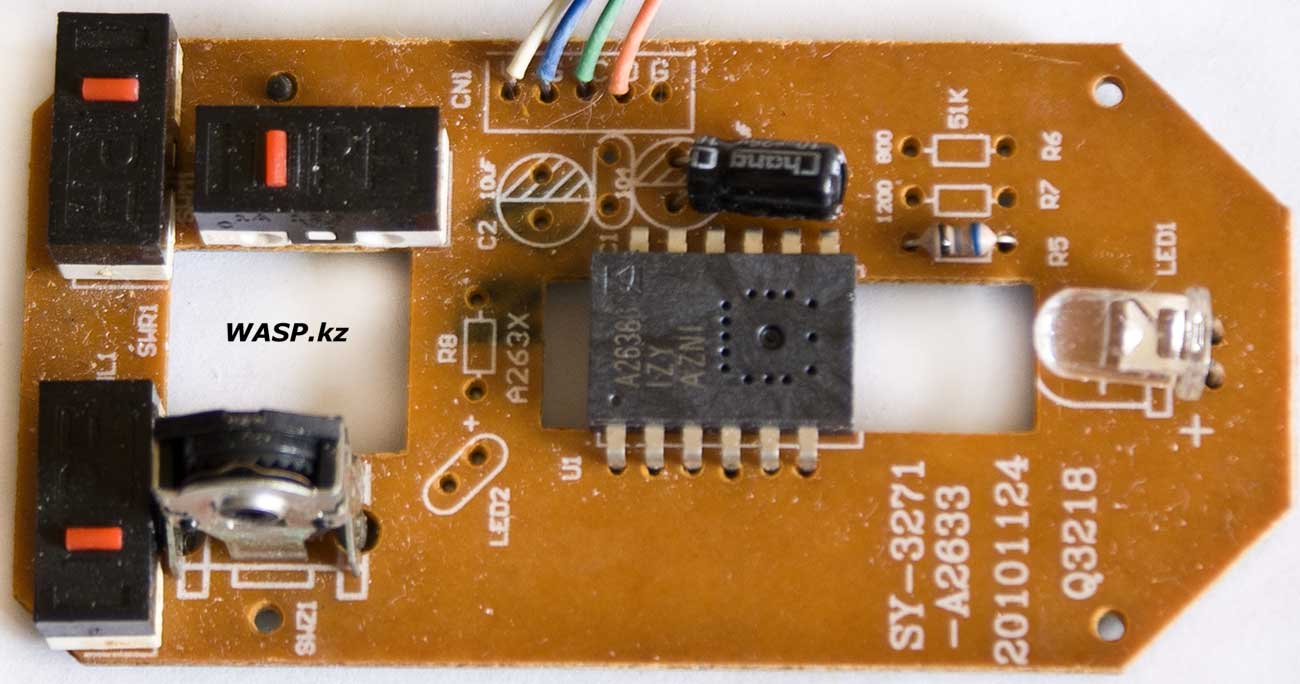

Плата электроники, на ней маркировка: SY-3271-A2633 20101124 Q3218. Плата основана на одной микросхеме, она же контроллер и сенсор, для считывания отраженного света - это чип A2636G IZY AZNI. Затем на плате один светодиод, три кнопки управления, валкодер, один резистор и один электролитический конденсатор. Есть места и под другие элементы, но они пустуют. И правильно - нечего на всякую ерунду радиодетали тратить!

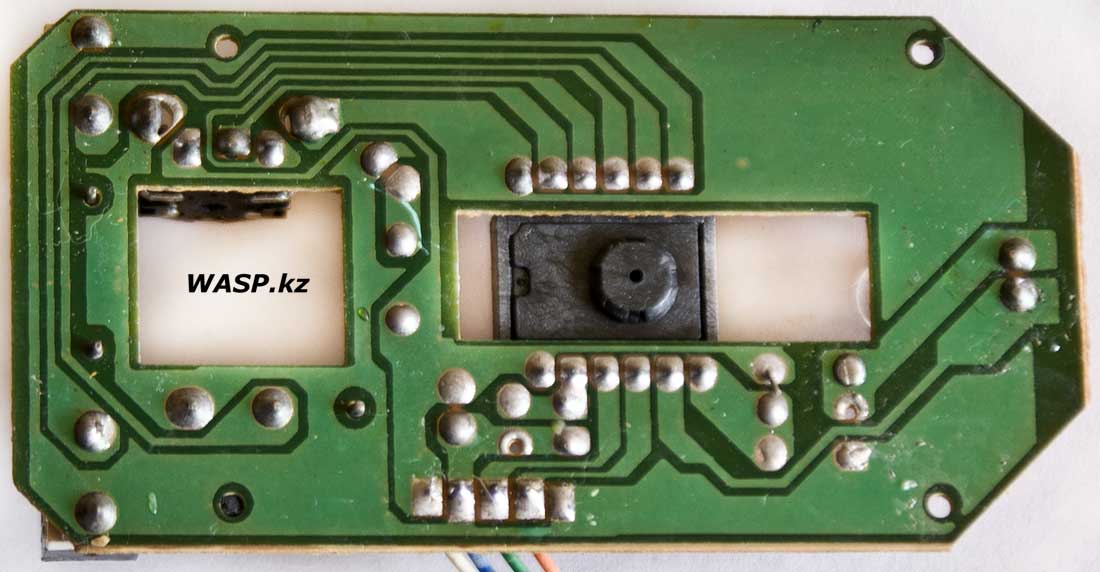

На обратной стороне платы только дорожки. Ну и в вырезе глазок сенсора, под которым прячется считывающая матрица...
На этом разборка мыши Genius 3D Optical Mouse (назовем ее так), закончена. В заключение: такими мышами часто комплектуют "для галочки" видеорегистраторы, ресиверы, медиаплееры и прочее... в целом она вполне рабочая, но исполнение корпуса и плохой кабель, это все отправляет эту мышку в мусорное ведро раньше срока.
Михаил Дмитриенко, 2019 г.
Genius - review and disassembly of an unknown mouse
Just something unintelligible today - an optical mouse from Genius, the model name is not, only - 3D Optical Mouse. Tyshkan, in a word, as we say in Kazakhstan ... Only with a USB tail.
So, this device appeared in my condition, though in a working, but killed state - the body just collapsed ... its previous owner had to glue tape. As he says - this mouse was given to him as a gift, in addition to other purchases, in one of our large store ...
The case of the mouse is small, oval, universal - both for left-handers and right-handers. The body is made of black plastic, with Plexiglas insert - it is lit during operation ... Top Genius logo. Standard controls - paint, PKM, scroll with a button.
At the bottom of nothing remarkable - the window with a sensor and light, legs - just the tabs on the body. AT deepening data: 3D Optical Mouse, common power requirements, made in China. Photo bottom did not work, but it's too late to retake - the mouse is disassembled and disposed of.
The interface cable is thin and unreliable, 1 meter 24 cm long. At the end is a USB connector.
We try to disassemble, however, the screw did not have time to unscrew and the case burst. We remove the upper part, we look inside.
Inside there is a small board, a cable with wires soldered to it ... The scroll wheel is Plexiglas, also during operation.
The light is highlighted ...
Electronics payment, on it marking: SY-3271-A2633 20101124 Q3218. The board is based on a single chip, it is the controller and sensor, for reading the reflected light - is a A2636G IZY AZNI chip. Then there is one LED on the board, three control buttons, valcoder, one resistor and one electrolytic capacitor. There are places for other elements, but they are empty. And rightly so - there is nothing to spend on any nonsense radio components!
On the reverse side of the board there are only tracks. Well, in the cut-out of the sensor's eye, under which the reading matrix hides ...
At this disassembly of the mouse Genius 3D Optical Mouse (let's call it that), is over. In conclusion: such mice are often
They are bundled with DVRs, receivers, media players, etc., ... in general, it is quite working, but the performance of the case and the bad cable, it all sends this mouse into the trash before the time limit.
Mikhail Dmitrienko, 2019
