ATI Mobility Radeon X1400 - мобильная видеокарта
Сегодня мы рассмотрим видеокарту для ноутбуков ATI Mobility Radeon X1400, которую я извлек из уже мною описанного лэптопа Dell Inspiron 9400. Видеокарта уже устаревшая в продаже такой не найти, разумеется кроме бывших в употреблении...
Итак, начнем с внешнего описания ATI Mobility Radeon X1400, но стоит сразу сказать, что видеокарта идет с уже установленной системой охлаждения, ее я снять не мог (она крепится винтами "со звездочкой", а у меня как назло не было ключа этого размера). Однако я нашел более-менее приличные снимки видеокарты со снятой системой охлаждения в интернете, которые здесь и выложу.
+ Щелкайте по фото, чтобы увеличить!

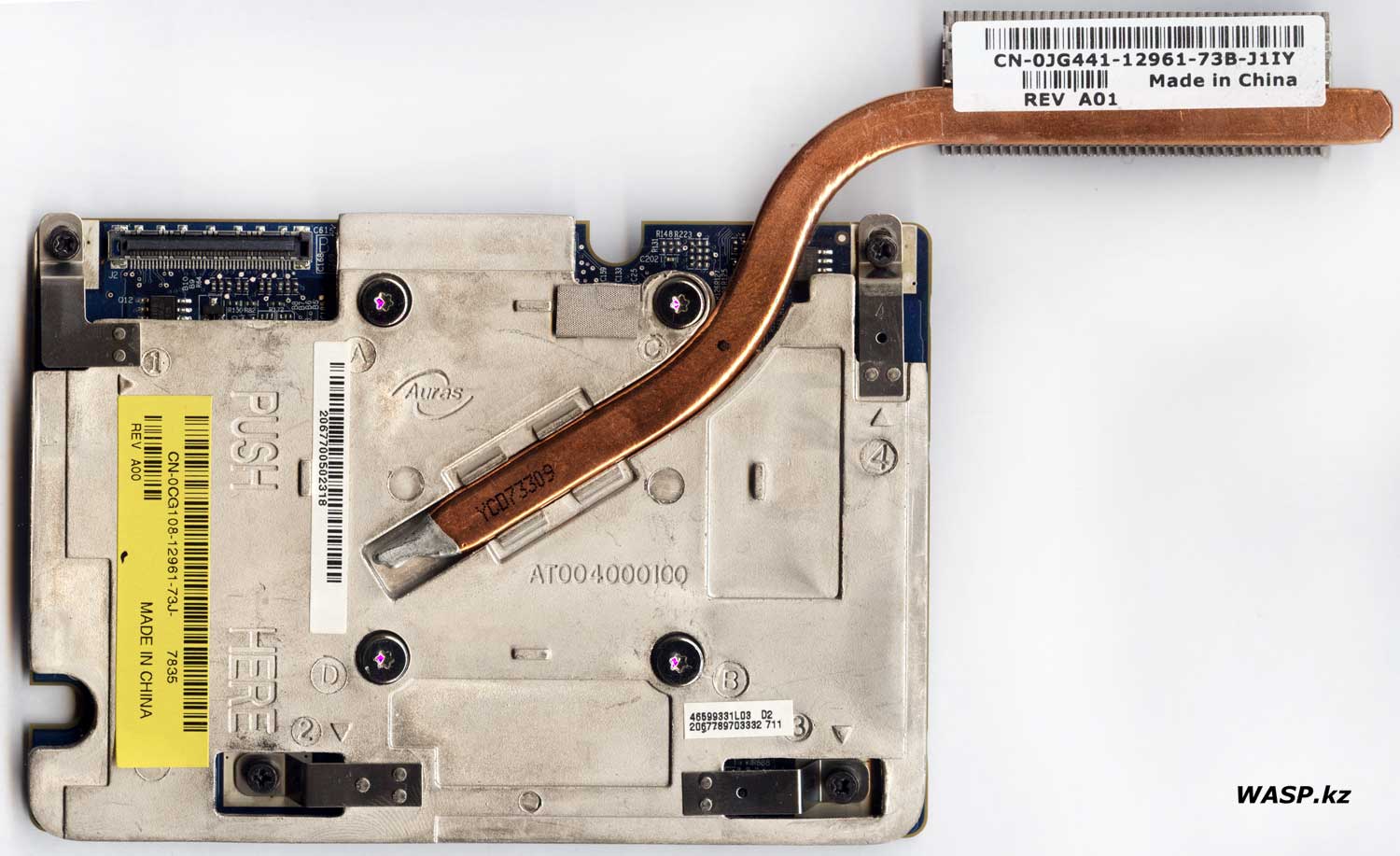

На верхней части платы видеокарты установлена большая алюминиевая отливка - она непосредственно прижата к видеопроцессору четырьмя винтами. В нее впрессована медная тепловая трубка, на конце которой расположен радиатор из тонких алюминиевых пластин (смотрите описание ноутбука Dell Inspiron 9400 - Полная разборка). На системе охлаждения много наклеек с маркировками, так, что единственно правильной и не найти: CN-0JG441-12961-73B-J1IY (или просто CN-0JG441), CN-0CG108-12961-73J-7835 (или просто CN-0CG108), AT004000100... На медной тепловой трубке маркировка YCD73309... С этой стороны плату видеокарты практически не видно, кроме одного разъема, обозначенного как J2 - его предназначение мне осталось неизвестным, вероятно к нему предполагается прямое подключение дисплея.

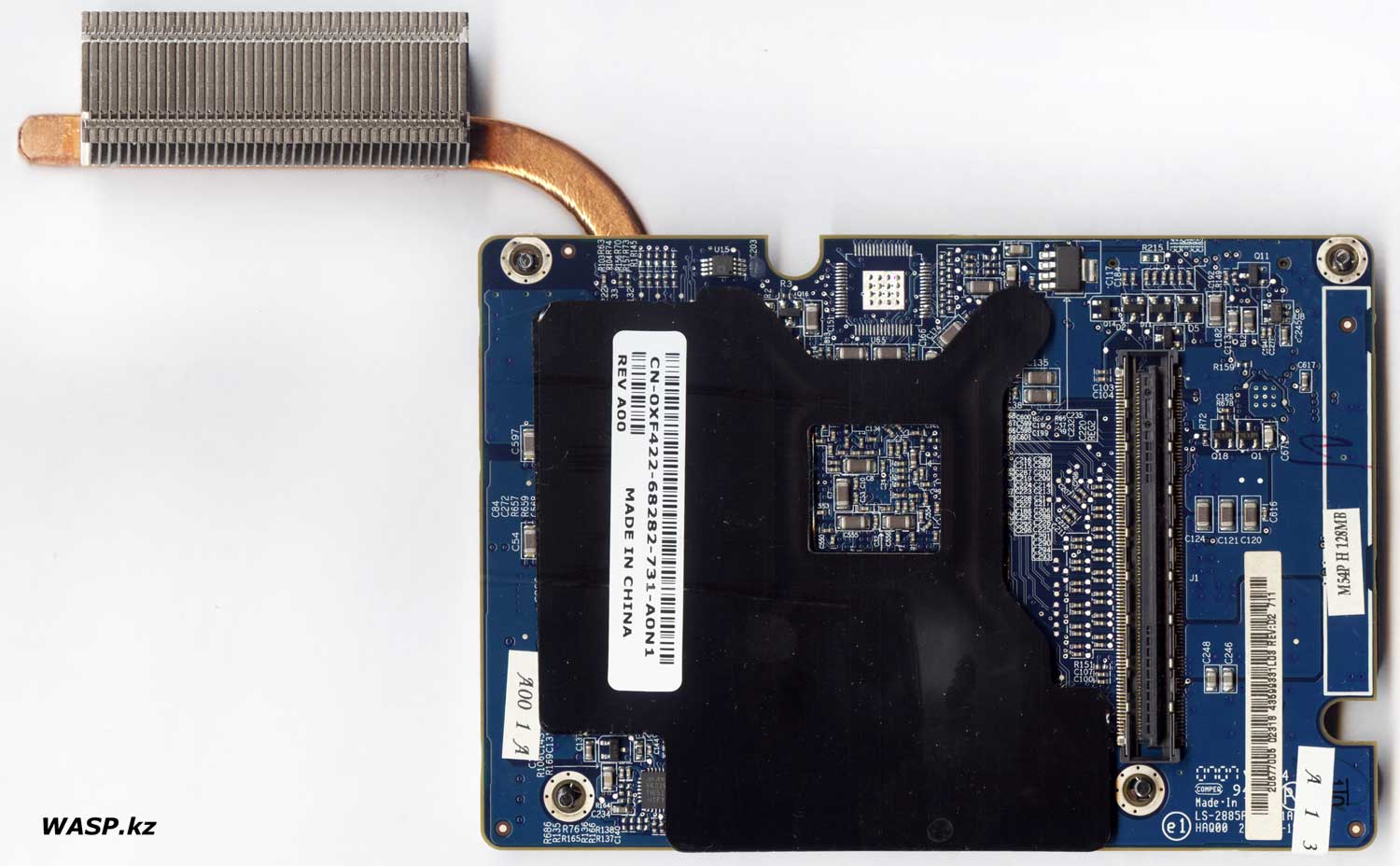

На обратной стороне видеокарты ATI Mobility Radeon X1400 также множество наклеек и маркировок, они должны нам чего-то говорить, но... ничего не говорят. Ну, например, наклейка с надписью M54P H 128MB... Или маркировка LS-2885P, а это название видеокарты от производителя, вендором, кстати, указан все тот же Compeq (смотрите обзор материнской платы LA-2881P все того же ноутбука)... Здесь также часть платы закрыта пластмассовой пластиной - обратной стороной крепления системы охлаждения. Видим разъем JVGA - им видеокарта соединяется с материнской платой ноутбука. Видим пустующее место под некую микросхему, промаркированную на плате как U65. Виден краешек микросхемы MAXIM 8632E - она обеспечивает питание оперативной памяти на видеокарте.
Выше приведены снимки из интернета, видеокарта ATI Mobility Radeon X1400 или LS-2885P без системы охлаждения. Отдельные моменты могут отличаться, но суть одна и та же - плата и видеопроцессор один и тот же.
Программа GPU-Z дает нам следующую информацию об видеокарте: Имя - ATI Mobility Radeon X1400, GPU - M54 (ревизия неизвестна), техпроцесс видеопроцессора 90 нм, размер кристалла 100 кв. мм. Дата изготовления - 2006 год. Количество транзисторов в GPU - 105 миллионов. Версия БИОСа видеокарты 009.012.001.009.019350. 128 МБ памяти DDR2... ну а все остальное смотрите на скриншоте.
А вот запускаем программу AIDA64 и смотрим в схожую и чуть более понятную информацию:
ATI Mobility Radeon X1400 – была анонсирована 19 января 2006 года, на тот момент она занимала свое место в ряду недорогих и малопроизводительных видеокартах среднего ценового диапазона, в мобильном секторе. В процессоре использована технология Avivo Video, которая помогала работать с MPEG-2, MPEG-4, DivX, WMV9 и VC-1. На плате пустуют места под чипы видеопамяти - выпускались видеокарты с 256 Мб... а технология HyperMemory позволяет отбирать из "системной памяти" еще 256 Мб. Видеокарта поддерживает DirectX 9c. Она поддерживает не самые "тяжелые", устаревшие игры на низких настройках, например S.T.A.L.K.E.R.: Тени Чернобыля.
Характеристики мобильной видеокарты ATI Mobility Radeon X1400:
Серия ATI Mobility Radeon X1000
Код видеочипа M54 (RV515)
Количество транзисторов 105 миллионов
Техпроцесс 90 нм
Тип шины PCI Express 1.0 x16
Пиксельные конвейеры 4
Версия PS 3.0
Геометрические конвейеры 2
Версия VS 3.0
Частота ядра GPU 445 МГц
Шина памяти 128 бит (4х32)
Объем памяти 128 Мб
В режиме HyperMemory до 256 Мб, от системной
Тип памяти DDR2
Частота памяти 340 (680) МГц
DirectX 9c, Shader 3.0
На этом описание видеокарты ATI Mobility Radeon X1400 я заканчиваю - это старая видеокарта и для современной работы не годится. Нет, она конечно без проблем "тянет" видео из Ютуба, как уже говорил - старые игры... не более того. По сути, ее место в музее или на помойке, но - ноутбук в котором установлена эта видеокарта работает под ОС Windows XP - исключительно ради старого сканера и лазерного принтера... И если принтер сейчас можно без проблем заменить, то хороший CCD сканер найти трудно.
Пару слов о драйверах. На ноутбуке есть наклейка лицензионной Windows Vista - заводская, однако драйверов под Висту нигде нет - не на сайте Dell, ни на сайте AMD-ATi... Когда я апгрейдил ноутбук Dell Inspiron 9400 - заменил процессор на самый мощный, который поддерживает матплата, поставил максимум самой быстрой ОЗУ, заменил модуль Wi-Fi... поставил вместо HDD твердотельный SSD... Решил интереса ради поставить Windows 7 64-бит. Все встало без проблем, но мне пришлось немного порыскать по интернету, чтобы найти драйвера на эту видеокарту, в конечном итоге я их нашел. И все равно, после апгрейда ноутбука видеокарта ATI Mobility Radeon X1400 осталась самым слабым звеном - узким местом...
Михаил Дмитриенко, 2019 г.
ATI Mobility Radeon X1400 - Mobile Video Card
Today we look at the video card for ATI Mobility Radeon X1400 laptops, which I learned from what I have already described laptop Dell Inspiron 9400. The video card is already outdated in the sale of this can not be found, of course, except for the former use ...
So, let's start with the external description of ATI Mobility Radeon X1400, but it’s worth to say right away that the video card comes with installed cooling system, I could not remove it (it is fastened with screws "with an asterisk", but unfortunately I did not have key of this size). However, I found more or less decent shots of a video card with the cooling system removed on the Internet, which here and lay out.
A large aluminum cast is installed on the top of the video card - it is directly pressed to video processor with four screws. A copper heat pipe is pressed into it, at the end of which there is a radiator from thin aluminum plates (see the description of the laptop Dell Inspiron 9400 - Complete disassembly). On the cooling system many labels with markings, so that the only correct one and not to find: CN-0JG441-12961-73B-J1IY (or just CN-0JG441), CN-0CG108-12961-73J-7835 (or simply CN-0CG108), AT004000100 ... On the copper heat pipe marking YCD73309 ... On this side, the video card is practically invisible, except for one connector, designated as J2 - its the purpose for me remains unknown; probably a direct connection of the display is supposed to it.
On the back of the ATI Mobility Radeon X1400 video card, there are also a lot of stickers and markings, they owe us something speak, but ... say nothing. Well, for example, a sticker with the inscription M54P H 128MB ... Or marking LS-2885P, and this the name of the video card from the manufacturer, by the vendor, by the way, is the same Compeq (see the review of the motherboard LA-2881P of the same laptop) ... Here also part of the board is covered with a plastic plate - the back side of the mount cooling systems. We see the JVGA connector - the video card is connected to the laptop motherboard. We see an empty place under a certain chip, marked on the board as U65. The edge of the MAXIM 8632E chip is visible - it provides power RAM on the video card.
Below are pictures from the Internet, an ATI Mobility Radeon X1400 or LS-2885P graphics card without a cooling system. Separate moments may differ, but the essence is the same - the board and the video processor are the same.
The GPU-Z program gives us the following information about the video card: Name - ATI Mobility Radeon X1400, GPU - M54 (revision unknown), the video processor process technology is 90 nm, the crystal size is 100 sq. m. mm Production date - 2006. amount 105 million transistors in the GPU. The version of BIOS video card 009.012.001.009.019350. 128 MB of DDR2 memory ... well, everything
See the rest of the screenshot. But we launch the AIDA64 program and look into similar and slightly more understandable information:
ATI Mobility Radeon X1400 - was announced on January 19, 2006, at that time it took its place in the series low-cost and low-performance video cards of the average price range in the mobile sector. Used in the processor Avivo Video technology that helped work with MPEG-2, MPEG-4, DivX, WMV9 and VC-1. On the board there are no places for chips. video memory - video cards with 256 MB were released ... and the HyperMemory technology allows you to select from the "system memory" 256 MB. The video card supports DirectX 9c. It supports not the most "heavy", outdated games at low settings, for example S.T.A.L.K.E.R .: Shadows of Chernobyl.
Characteristics of the mobile video card ATI Mobility Radeon X1400:
ATI Mobility Radeon X1000 Series
M54 video chip code (RV515)
105 million transistors
90 nm process technology
Type of bus PCI Express 1.0 x16
Pixel conveyors 4
PS Version 3.0
Geometric conveyors 2
VS 3.0 version
GPU core frequency 445 MHz
128-bit memory bus (4x32)
Memory size 128 MB
In HyperMemory mode up to 256 MB, from the system
DDR2 memory type
Memory frequency 340 (680) MHz
DirectX 9c, Shader 3.0
This concludes the description of the ATI Mobility Radeon X1400 video card - this is an old video card and for modern work is not good enough. No, of course she pulls videos from YouTube, as I said before - old games ... nothing more. In fact, its place in the museum or in the dustbin, but - the laptop in which this video card is installed runs under Windows XP - only for the sake of an old scanner and laser printer ... And if the printer can now be replaced without problems, then a good one CCD scanner is hard to find.
A few words about the drivers. On the laptop there is a sticker licensed Windows Vista - factory, but the drivers for Vista nowhere - not on the Dell website, not on the AMD-ATi website ... When I upgraded the Dell Inspiron 9400 laptop - I replaced the processor with the most powerful, which supports the motherboard, set the maximum to the fastest RAM, replaced the Wi-Fi module ... set instead of an HDD solid state SSD ... I decided to install Windows 7 64-bit for the sake of interest. Everything fell without problems, but I had to I’d search a bit on the internet to find drivers for this video card, I ended up finding them. And anyway, after laptop upgrade graphics card ATI Mobility Radeon X1400 remained the weakest link - the bottleneck ...
Mikhail Dmitrienko, 2019 |
