Видеокарта Manli DH813-10 rev.1.0 или S3 Trio 3D/2X 86С368, PCI – RS0202-362
из серии "Лавка антиквара"
Сегодня мы рассмотрим старую видеокарту Manli DH813-10 rev.1.0, которая основана на видеочипе S3 Trio 3D/2X (86С368), он имеет еще более древний интерфейс подключения, по шине PCI... 8 мегабайт видеопамяти, на те времена, вполне приличный объем... Видеокарта была очень распространенной благодаря своей низкой стоимости. Видеокарты на этом чипе производили очень многие производители, у меня же экземпляр производства Manli...
+ Щелкните по рисунку, чтобы увеличить!
Видеокарта S3 Trio 3D/2X - старая, даже древняя видеокарта... есть конечно и более древние, эта же изготовлена в декабер 2001 года. Текстолит покрыт зеленым лаком, на лицевой стороне маркировка: DH813-10 REV:1.0
На плате распаян видеочип S3 Trio 3D/2X On Board, еще - QCE2HC 86C368 0138 B3K54.
На плате буквой Г распаяно четыре микросхемы памяти TICE MS3E116-7A, стандарта SDRAM, с временем отклика 7 нс, общим объемом 8 мегабайт. Надо сказать, что этот производитель использовал память и других производителей...
В большой кроватке расположена микросхема BIOS видеокарты, на ней наклейка: S3 TRIO 3D2X. Вверху видим один большой MOSFET транзистор - FD3055. На плате есть разведенные, но не распаянные места...
+ Щелкните по рисунку, чтобы увеличить!
На обратной стороне платы элементов нет, разведены места еще для четырех чипов памяти, видимо они есть в более дорогих версиях видеокарты (с другим видеоядром или просто нереализованные задумки инженеров)... С этой стороны много наклеек, из них только одна является этикеткой, на ней мы видим следующее: RS0202-362 (S3 TRIO/3D2X 8M PCI VGA).
Видеокарты на этом GPU изначально предназначались для шины AGP, но для обладателей совсем древних ПК выпускались PCI видеокарты...

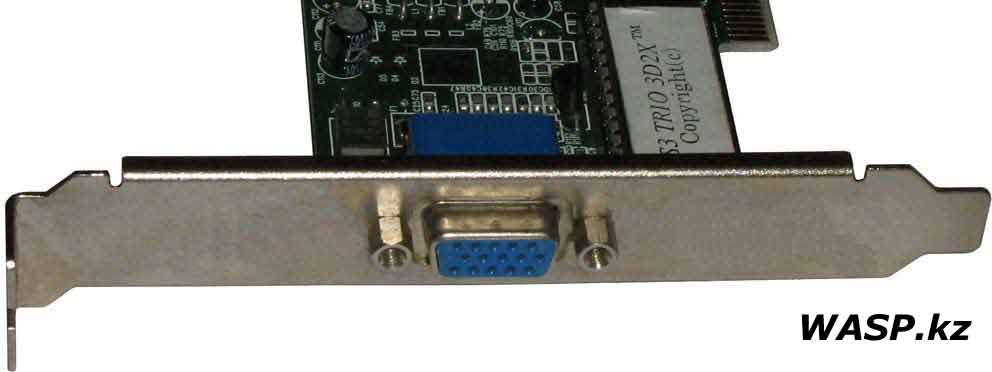

Выход всего один - это VGA или D-Sub...
Характеристики видеокарты Manli DH813-10 rev.1.0:
Производитель - Manli
Модель - DH813-10 rev.1.0
Код производителя - RS0202-362
Видеочип S3 Trio 3D/2X 86С368
64-х битное ядро
RAMDAC интегрированный 230 МГц, с гаммакорекцией
Частота GPU - 90 МГц
Поддержка API Direct3D, DirectX 7.0 (поддержка OpenGL отсутствует)
8 Мб памяти типа SDRAM 90 МГц (видеочип поддерживает не более 8 Мб)
Поддерживаемые разрешения: 1600x1200 - 8/16 bit, 1280х1024 - 24 bit при частоте кадров 85/86 Гц
Интерфейс подключения - PCI
Выход - один VGA или D-Sub
Поддержка Windows 3.x/95/98/ME, Windows NT/2000
+ Щелкните по рисунку, чтобы увеличить!
Видеокарты на чипах S3 Trio 3D/2X, в частности и эта DH813-10, еще в 2000 году считались самыми слабыми, на фоне прочих видеокарт. Если с 2D они справлялись идеально, то с 3D им было уже тяжело... Их рекомендовали в офисные ПК, да и цена их тогда составляла 26-30$, т.е. - самые дешевые видеокарты. Неудивительно, что видеочипы S3 Trio 3D/2X частенько можно было видеть прямо на материнских платах, которые шли с встроенными видеоадаптерами...
Официально драйвера под видеокарты с этим GPU выпускались до Windows XP - не включительно... Продвинутым пользователям приходилось, что называется "плясать с бубном", чтобы нормально привязать какие-либо драйвера к Windows XP...
Как бы там не было, они уже заняли свое место в истории. Для огромного количества пользователей ПК они были зачастую единственным выходом, так как были доступны по цене.
Здесь другие видеокарты на том же видео чипе...
S3 Trio 3D/2X QCE2EB

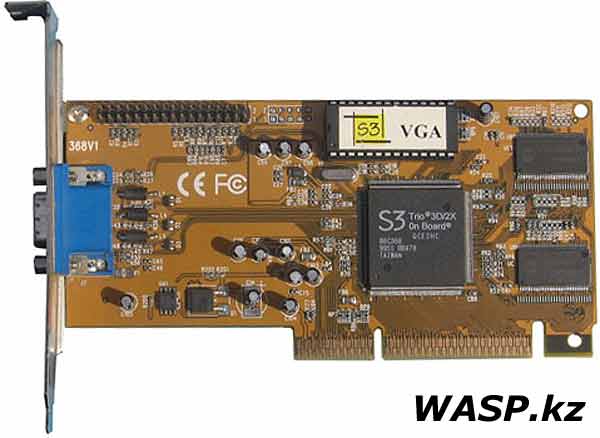

S3 Trio 3D/2X QCE2HC
Так как драйвера на видеокарту S3 Trio 3D/2X 86С368 есть максимум на Windows 2000, то поставил эту ОС на один экспериментальный компьютер. Видеокарта ведет себя нормально, драйвера встали без проблем.
Смотрим информацию на видеокарту. Разрешение 1600х1200 в режиме High Color, но только 16 бит... А вот 24 битный True Color работает при разрешении 1280х1024. Здесь информации маловато...

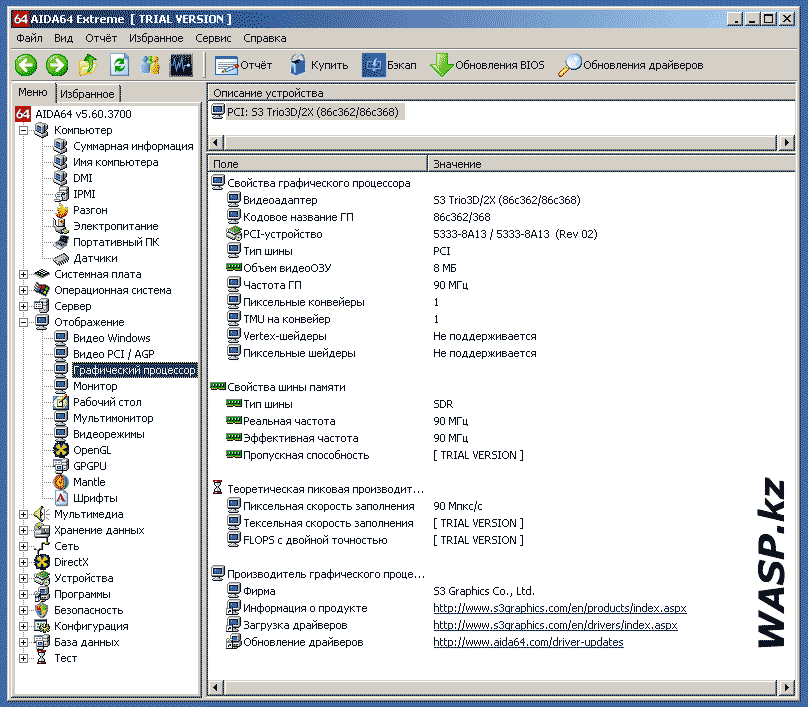

Устанавливаем и запускаем программу AIDA64, здесь уже данных больше. Памяти 8 Мб, типа SDR, частота 90 МГц. Частота графического процессора 90 МГц, пиксельные конвейеры 1, TMU на конвейер 1. Пиксельные шейдеры и Vertex-шейдеры не поддерживаются. В штатном режиме работы под этой ОС видеочип греется совсем немного.
Так как программа GPU-Z категорически не ставилась на Win2000, решил установить ОС Windows XP. Драйверов под XP нет, но прекрасно встали драйвера от Windows 2000. Запускаем программу GPU-Z и смотрим данные: имя - S3 Inc. Trio3D/2X, GPU - BA13, ревизии - 02. Версия BIOS видеокарты BB.00.20.2E, ID устройства 5333-BA13, шина PCI, версия драйвера s3t3d2x 0.5.30.5/XP. А вот с частотами GPU-Z явно путается... При работе с XP видеочип греется уже значительно сильнее.
Меня разобрало любопытство, и я поставил эту видеокарту в ПК с ОС Windows 7 32 бит. Все заработало! Более того, вручную установил все тот же драйвер от Windows 2000 и он отлично заработал!
На скриншотах видим данные из Диспетчера устройств Windows 7 под эту видеокарту...
Более свежая версия GPU-Z из-под Windows 7 ничего нового не сообщила, также она показывает какие-то странные частоты - 19293 МГц частота GPU и 26922 МГц частота памяти...
Напоследок посмотрим на общий индекс производительности в Windows 7. Мой опытный ПК имеет какой-то старенький процессор Pentium 4 на сокет 478, 1 Гб оперативной памяти... Но здесь нас интересует только видеокарта, здесь Графика и Графика для игр получили заслуженные 1,0 балла (удивительно, что вообще получили)...
В работе под Windows 7 видеокарта уже раскалилась сильно, тем не менее работала без нареканий несколько часов подряд…
- Скачать драйвера на видеокарты этого производителя
Михаил Дмитриенко, Алма-Ата, 2010 г.
Video Manli DH813-10 rev.1.0 or S3 Trio 3D / 2X 86S368, PCI - RS0202-362
Today we look at the old video card Manli DH813-10 rev.1.0, which is based on video chip S3 Trio 3D / 2X (86S368), it has an even more ancient connection interface, the PCI bus ... 8 megabytes of video memory, at that time, quite a decent volume ... Video has been a very common due to its low cost. Graphics cards based on this chip produced many manufacturers, I have the same production Manli instance ...
Video Card S3 Trio 3D / 2X - old, even ancient graphics card ... and of course there are more ancient, the same is made in dekaber 2001. Textolite is covered with green paint on the front of the marking: DH813-10 REV: 1.0
The board soldered chip S3 Trio 3D / 2X On Board, even - QCE2HC 86C368 0138 B3K54.
The board inverted letter L four soldered memory chip TICE MS3E116-7A, SDRAM standard, with a response time of 7 ns, a total of 8 megabytes. I must say that the manufacturer used memory and other manufacturers ...
In a large bed located BIOS chip video card, a sticker on it: S3 TRIO 3D2X. Above we see a large MOSFET transistor - FD3055. The board has divorced, but not soldered places ...
On the reverse side of the board members not yet divorced space for four memory chips, apparently they are in the more expensive versions of the graphics card (with a different graphics core, or simply unrealized ideas of engineers) ... On this side, a lot of stickers, of which only one is a label there we see the following: RS0202-362 (S3 TRIO / 3D2X 8M PCI VGA).
Graphics cards based on this GPU was originally intended for the AGP bus, but for owners of very old PC released PCI video cards ...
Exit only one - it is a VGA or D-Sub ... S3 Trio 3D / 2X On Board QCE2HC 86C368 chip, GPU. TICE MS3E 116 - 7A SDRAM memory on the graphics card Manli. RS0202-362 label on the video card S3 Trio 3D / 2X 86S368
Features video Manli DH813-10 rev.1.0:
Manufacturer - Manli
Model - DH813-10 rev.1.0
Manufacturer code - RS0202-362
The video chip S3 Trio 3D / 2X 86S368
64-bit kernel
RAMDAC Integrated 230 MHz, with gammakorektsiey
GPU frequency - 90 MHz
Support API Direct3D, DirectX 7.0 (OpenGL support is not available)
8 MB Memory type SDRAM 90 MHz (GPU supports a maximum of 8 MB)
Supported resolutions: 1600x1200 - 8/16 bit, 1280x1024 - 24 bit at a frame rate 85/86 Hz
Connection interface - PCI
Exit - one VGA or D-Sub
Support for Windows 3.x / 95/98 / ME, Windows NT / 2000
Video card on chips S3 Trio 3D / 2X, in particular, and this DH813-10, in 2000 were considered the weakest, on the background of the other cards. If 2D they coped perfectly with the 3D it was too hard ... They recommended to office PCs, and their price then was $ 26-30, ie, - The cheapest graphics card. Not surprisingly, the GPUs S3 Trio 3D / 2X often can be seen directly on the motherboard, which came with a built-in video cards ...
Driver under the official video card with this GPU were produced before Windows XP - not including ... For advanced users had what is called "dancing with a tambourine," normally to bind any driver for Windows XP ...
As if there was not, they have already taken their place in history. For the vast number of users a PC, they are often the only way, because they were affordable.
Since the graphics card driver to the S3 Trio 3D / 2X 86S368 is the maximum on Windows 2000, then I put the OS on one experimental computer. The card behaves normally, the driver got up without any problems.
See the information on the card. 1600x1200 resolution in High Color mode, but only 16 bits ... But 24-bit True Color operates at a resolution of 1280x1024. There is not enough information ...
Install and run AIDA64 program here for more information. In memory of 8 MB, such as the SDR, the frequency of 90 MHz. The frequency of the GPU to 90 MHz pixel pipelines 1, TMU on the conveyor 1. Pixel Shaders and Vertex-Shader is not supported.
In normal operation mode under the OS GPU heats up quite a bit.
Since the GPU-Z program is strictly not put on Win2000, I decided to install in Windows XP. Drivers under XP does not, but stood perfectly drivers from Windows 2000. Run GPU-Z program and see the data: name - S3 Inc. Trio3D / 2X, GPU - BA13, audit - 02. BIOS version video BB.00.20.2E, ID unit 5333-BA13, PCI bus version s3t3d2x 0.5.30.5/XP driver. But with the GPU-Z frequencies clearly confused ... When you work with XP chip heats already much stronger.
I disassembled curiosity, and I put this card in a PC with Windows 7 32 bit. It worked! Moreover, manually install the same driver on Windows 2000, and he earned great!
The screenshots can see data from Windows 7 Manager devices running this card ... A more recent version of GPU-Z from Windows 7 did not say anything new, and it shows some strange Frequency - 19293 MHz frequency 26922 MHz GPU and memory clock ... Finally look at the overall performance index in Windows 7. My PC has experienced some old Pentium 4 processor in the socket 478, 1 GB RAM ... But here we are only interested in video card, and the graphics are graphics for games got their deserved 1.0 points (surprisingly, even got) ... The work under Windows 7, the video card may burn strongly, nevertheless worked flawlessly for several hours ...
- Download drivers for video cards from this manufacturer
Michael Dmitrienko, Alma-Ata, 2010 |
