Lenovo MW89-RU 39T0946 - клавиатура для ноутбуков IBM-Lenovo

Сегодня мы рассмотрим и полностью разберем клавиатуру для ноутбуков Lenovo - MW89 39T0946, ее я вытащил из ноута IBM Lenovo ThinkPad T60 (обзор с разборкой читайте по ссылке).

+ Щелкайте по фото, чтобы увеличить!

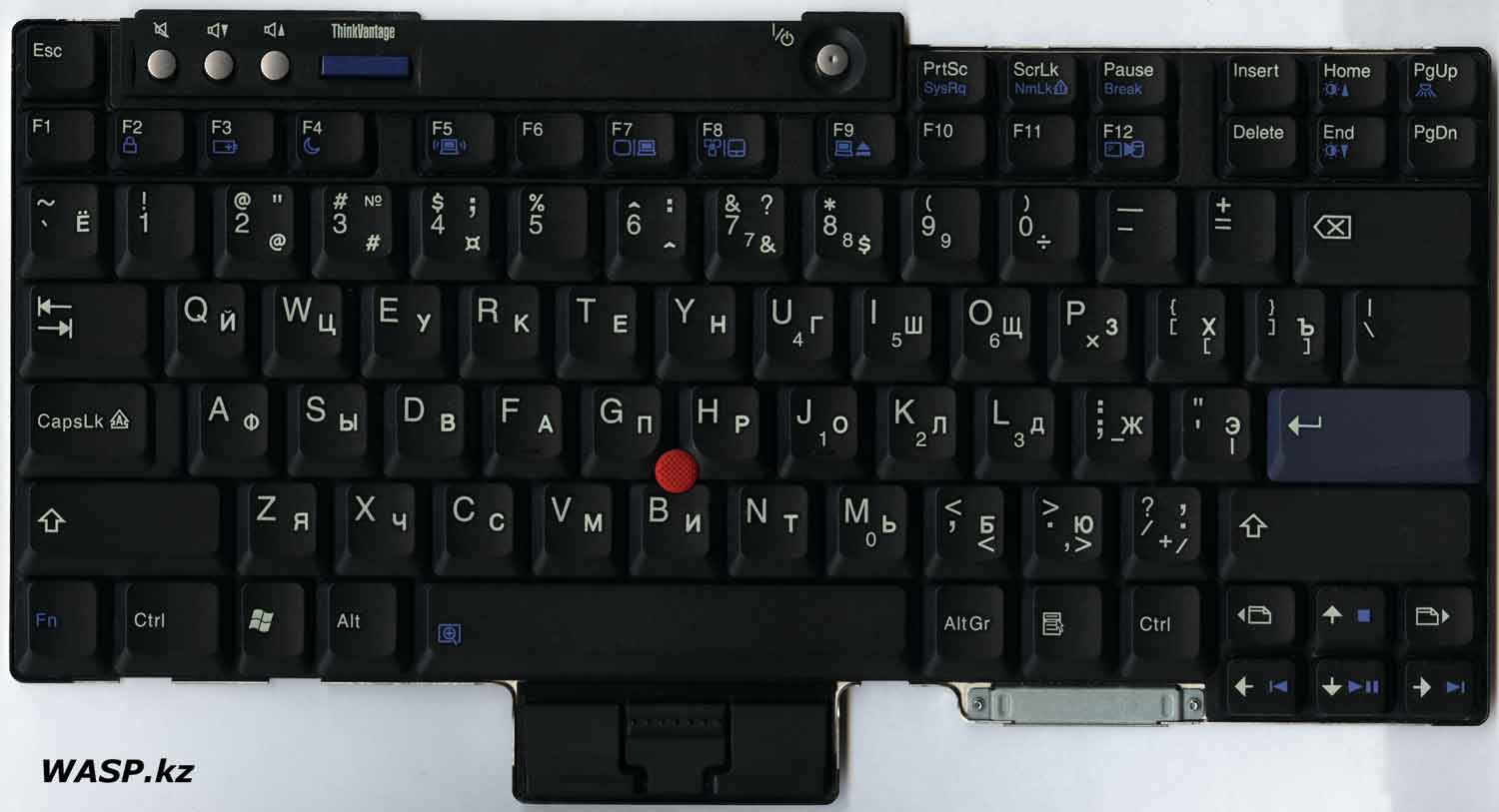

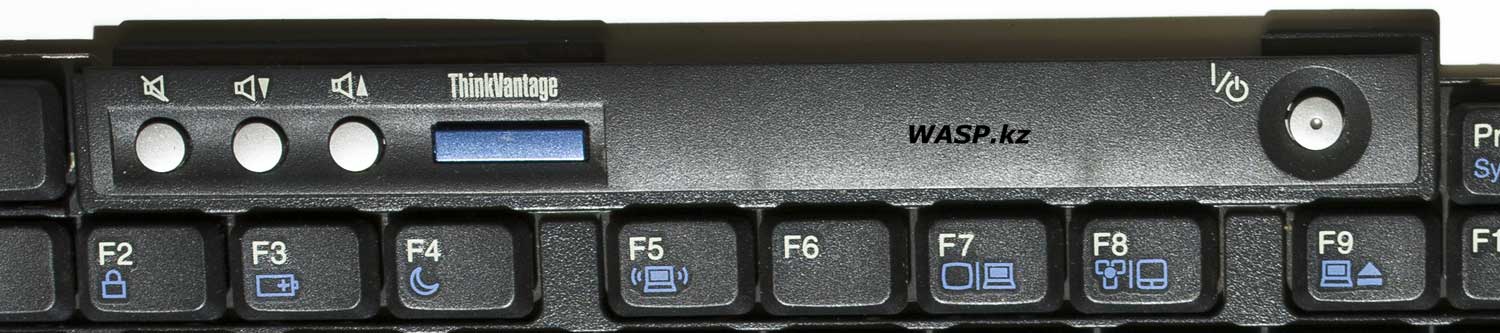

Клавиатура сравнительно небольшого размера, сделана весьма качественно - клавиатуры ноутбуков IBM, а затем на первых Lenovo были очень хороши... Раскладка стандартная, но присутствуют дополнительные клавиши и элементы. Вверху, например, идут три кнопки аудио - громче, тише и отключение звука, затем идет продолговатый элемент, подписанный ThinkVantage - синяя кнопка - во многом полезная штука... Затем кнопка включения и выключения ноутбука. Почти посередине клавиатуры расположена красная прорезиненная кнопка - это знаменитый трекпоинт - по сути, джойстик, который может во многом заменить мышку. На него не жмут как на клавишу, а нажимают в разные стороны... Под клавишей "Пробел" еще три кнопки - это аналог кнопок мыши - левая и правая кнопки, а средняя - прокрутка.

Маркировка нанесена четко, хорошо видимая и не стирается. "Шляпки" кнопок посажены на защелки, хорошего качества - не ломаются.

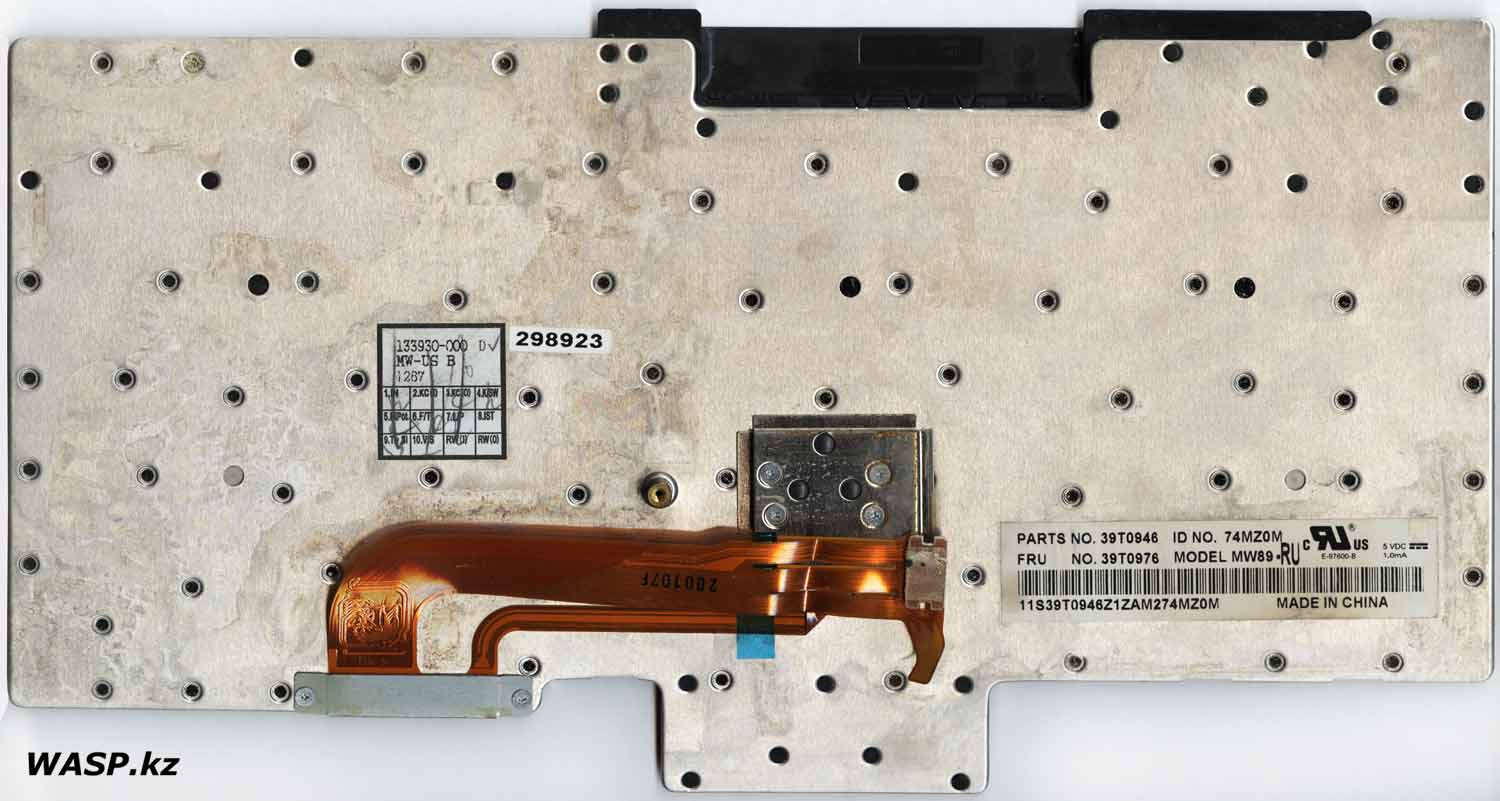

Обратная сторона - алюминиевая пластина с загнутыми краями. На ней три наклейки, одна из которых является этикеткой, на ней:

PARTS NO. 39T0946

ID NO. 74MZ0M

MODEL MW89-RU

Штрих код, серийный номер, требования по питанию, Сделано в Китае.

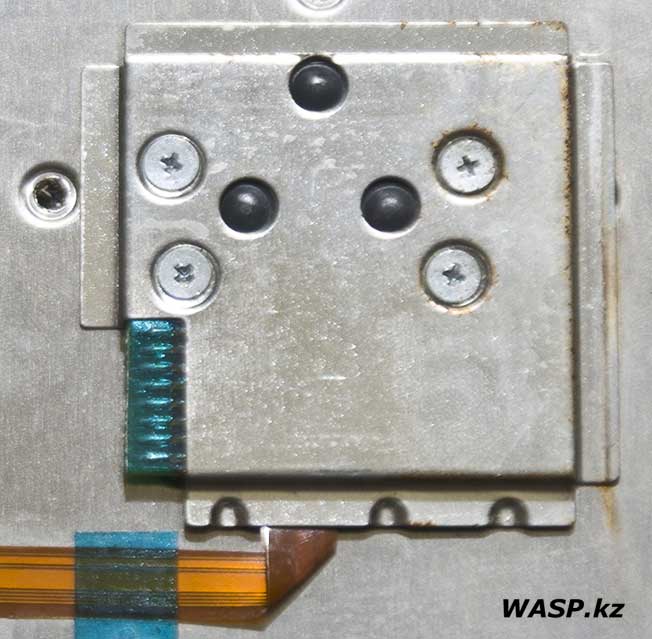

На клавиатуре сдвоенный шлейф - одной частью он прижат стальной пластиной к алюминиевому основанию и идет на матрицу кнопок, вторая широкая часть идет на материнскую плату ноутбука, на конце распаян полноценный разъем. Вторая узкая полоска шлейфа уходит в квадратный выступ, он притянут четырьмя винтами к основанию клавиатуры.

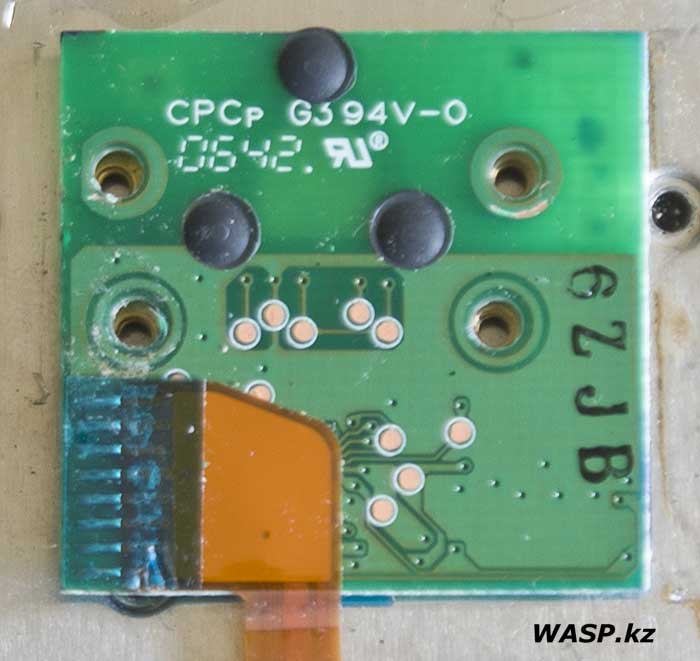

Снимаем стальную крышку, там видна небольшая плата... на ней маркировки: CPCp и 6ZJB.

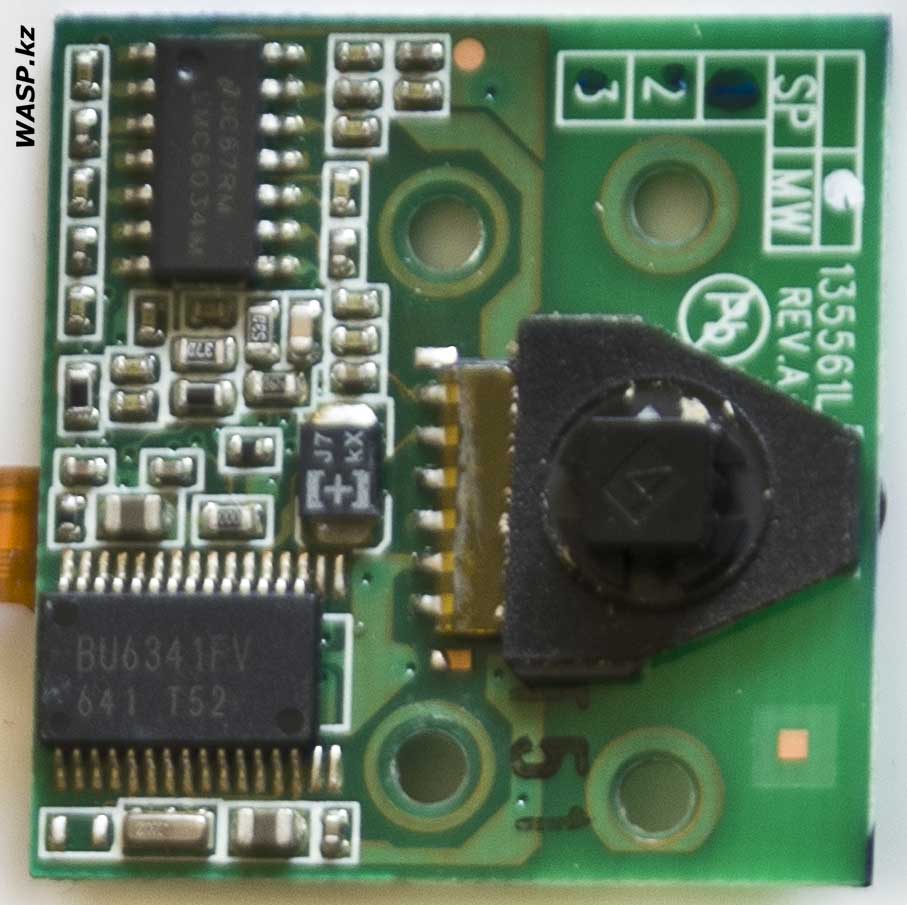

Это плата трекпоинта, на обратной стороне видим сам джойстик и две микросхемы: BU6341FV и JC67RM. Маркировка на плате 135561L REV.A

Снимаем все верхние части клавиш - они снимаются легко и не ломаются. На клавиатуре остаются пластмассовые накладки дополнительных клавиш. Чтобы их снять, надо срезать шляпки пластмассовых штифтов с тыльной стороны корпуса... Затем снимаем пленку (самоклеющуюся), под ней тонкая пластина из нержавеющей стали... Вытаскиваем ее со всеми кнопками, она местами также приклеена... Внутри остается матрица кнопок - и ее вытаскиваем... прежде откручиваем пластину, прижимающую шлейф.

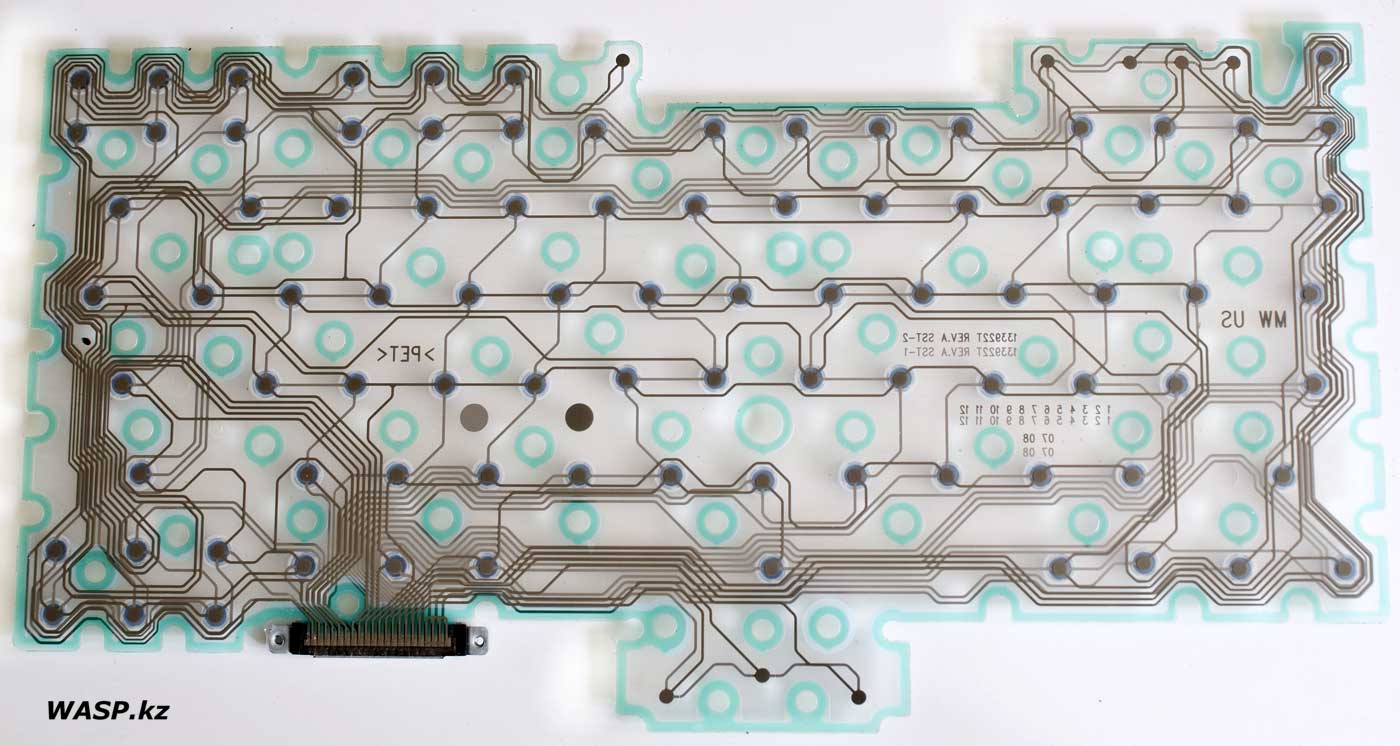

Матрица кнопок - обычного типа, как и у настольных ПК, те же три листа пленки, с дорожками и контактными площадками... только все сделано миниатюрнее, все склеено между собой и резиновые "давилки" приклеены к матрице... На пленке маркировка: 133922T REV.A SST-2/SST-1

Вот сам шлейф, на нем краской нанесено: 200107F...

Все - клавиатура MW89-RU 39T0946 разобрана, собрать назад ее непросто... Что можно сказать о не? Как уже говорил - высокое качество. Отличная эргономика - печатать на ней одно удовольствие. Я сравниваю эту клавиатуру с клавиатурой другого ноутбука - тоже старичка, DELL Inspiron 9400 - разница колоссальная!

Надо сказать, что производитель неплохо унифицировал эту клавиатуру, и она подходит для очень многих моделей ноутбуков - для Lenovo ThinkPad T60, T61, T61P, R60, Z60, T400, T500, X200, T410, W500, W700, Z60, Z60m, Z60t, Z61, Z61e, Z61m, Z61p, Z61t - что только плюс. Зачем придумывать что-то иное, когда и так есть отличнейшее решение.

Эта клавиатура была одной из первых и немногих, которая имела хорошую защиту от пролитой жидкости - она была защищена от попадания жидкости внутрь матрицы кнопок, и одновременно в ней были специальные дренажные отверстия, которые выходили через весь корпус ноутбука вниз. Вода просто стекала под ноутбук.

К сожалению, Lenovo уже основательно отошла от канонов заложенных компанией IBM, и хотя их продукция по-прежнему хороша, но прежнего духа уже нет.

Михаил Дмитриенко, 2019 г.

Lenovo MW89-RU 39T0946 - keyboard for IBM-Lenovo laptops

Today we will review and fully disassemble the keyboard for Lenovo laptops - MW89 39T0946, I pulled it out of the laptop IBM Lenovo ThinkPad T60 (review disassembly, read the link).

The keyboard is relatively small in size, made very high quality - IBM laptop keyboards, and then at the first Lenovo were very good ... The layout is standard, but there are additional keys and elements. At the top, for example, there are three audio buttons - louder, quieter and mute, then there is an elongated element, signed by ThinkVantage - the blue button is a useful thing in many ways ... Then the on / off button of the laptop. Almost in the middle of the keyboard is a red rubberized button - this is the famous trackpoint - in fact, a joystick, which can largely replace the mouse. They do not press it like a key, but press it in different directions ... Under the Spacebar, three more buttons are the analog of the mouse buttons — the left and right buttons, and the middle one is scrolling.

The reverse side is an aluminum plate with curved edges. There are three stickers on it, one of which is a label, on it:

PARTS NO. 39T0946

ID NO. 74MZ0M

MODEL MW89-RU

Barcode, serial number, power requirements, Made in China.

On the keyboard there is a double loop - in one part it is pressed with a steel plate to the aluminum base and goes to the matrix of buttons, the second wide part goes to the laptop motherboard, the full connector is soldered at the end. The second narrow strip of the loop goes into a square ledge, it is fastened with four screws to the base of the keyboard.

Remove the steel cover, there is a small board visible ... there are markings on it: CPCp and 6ZJB.

This is a trackpoint board, on the reverse side we see the joystick itself and two chips: BU6341FV and JC67RM. Marking on the board 135561L REV.A

Remove all the upper parts of the keys - they are removed easily and do not break.

On the keyboard are plastic lining of additional keys. To remove them, it is necessary to cut off the caps of plastic pins on the back of the case ...

Then we remove the film (self-adhesive), under it is a thin plate of stainless steel ... We take it out with all the buttons, it is also glued in places ...

Inside there is a matrix of buttons - and we take it out ... first we unscrew the plate that presses the cable.

The matrix of buttons is the usual type, like that of desktop PCs, the same three sheets of film, with tracks and pads ... only everything is made smaller, everything is glued together among themselves and rubber “presses” are glued to the matrix ... On the film there is a marking: 133922T REV.A SST-2 / SST-1

Here is the train itself, it has been painted on it: 200107F ...

All - the keyboard MW89-RU 39T0946 is disassembled, it is not easy to assemble it back ... What can you say about no? As already said - high quality. Excellent ergonomics - typing on it is a pleasure. I compare this keyboard with the keyboard of another laptop - also an old man, DELL Inspiron 9400 - a huge difference!

I must say that the manufacturer has fairly well unified this keyboard, and it is suitable for very many notebook models - for Lenovo ThinkPad T60, T61, T61P, R60, Z60, T400, T500, X200, T410, W500, W700, Z60, Z60m, Z60t, Z61, Z61e, Z61m, Z61p, Z61t - that is only a plus. Why invent something else when there is a great solution anyway.

This keyboard was one of the first and few that had good protection against spilled liquid - it was protected from liquid entering the matrix of buttons, and at the same time it had special drainage holes that went down through the entire body of the laptop. The water just flowed under the laptop.

Unfortunately, Lenovo has already thoroughly departed from the canons laid by IBM, and although their products are still good, but the spirit is no longer there.

Mikhail Dmitrienko, 2019
